Тестовый стенд
Для тестирования пассивного здоровяка Thermalright была собрана следующая система:
- Материнская плата: ASUS Maximus V Gene (Z77, BIOS ver. 1604);
- Процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155 );
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Samsung M378B5273DH0-CH9, 2x4 Гбайта, 1333 МГц;
- Блок питания: Enermax NAXN82+ 850W, 850 Ватт;
- Дисковая подсистема:
- OCZ Vertex 2, 60 Гбайт, SATA II;
- Corsair Force 3, 120 Гбайт, SATA 6 Гбит/с;
- Seagate Barracuda 7200.12 ST3500418AS, 500 Гбайт, SATA II;
- Реобас: Lamptron FC5v2;
- Корпус: открытый стенд.
Установка и совместимость
реклама
Со времен Archon процедура монтажа не изменилась, поэтому позволю себе пробежаться по этой теме, так сказать, «галопом по Европам».

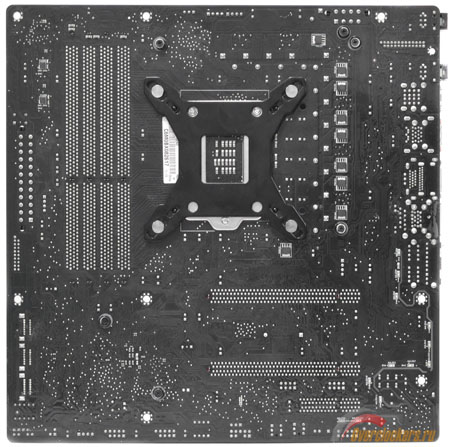

Первым делом, как всегда, берем опорную крестовину. Винты уже с завода закреплены в монтажных отверстиях «бэкплейта», так что нам остается только сдвинуть их в нужное положение. После чего прикладываем ее к обратной стороне материнской платы.

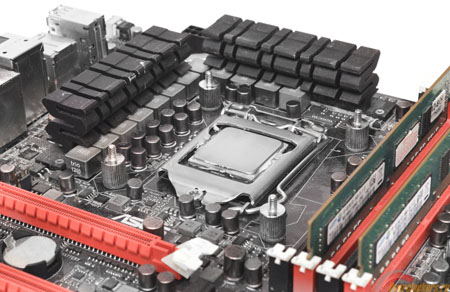

С обратной стороны на «хвосты» винтов накручиваются стойки для монтажной рамки.

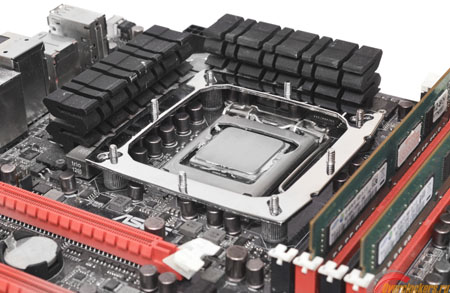

Затем сама она прикладывается сверху…

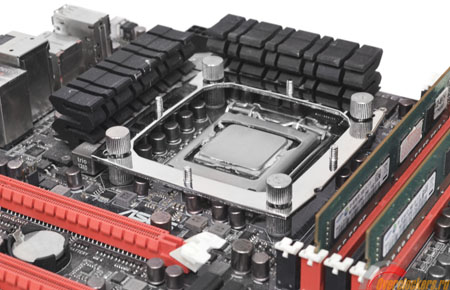

… и закрепляется четырьмя винтами с накатанной головкой.
реклама
После этого наносим слой термопасты на крышку процессора, снимаем защитную наклейку с подошвы кулера и устанавливаем его на системную плату.
Стоит придерживать радиатор, пока прижимная пластина не закреплена, поскольку он постоянно норовит упасть на систему охлаждения мосфетов (или оперативную память). Думаю, необходимо отметить интересный нюанс, который достаточно редко освещается – металл винтов на прижимной пластине очень мягкий и после пары установок формовка под крестовую отвертку практически полностью срывается. Из-за этого не стоит далеко убирать ключ из комплекта поставки.

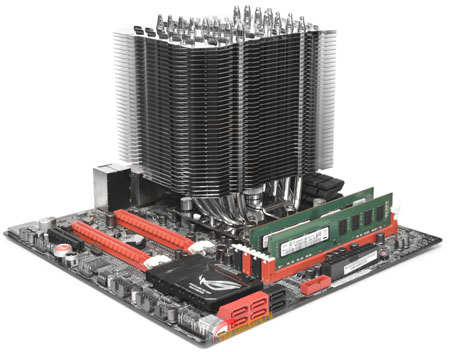

Без вентилятора HR-22 может похвастаться хорошей совместимостью с другими компонентами компьютера. Все слоты оперативной памяти можно занять модулями с радиаторами.
Для видеокарты, которую предполагается размещать в первом слоте, установленный гигант помех вроде бы не создает, но на стендовом графическом ускорителе HD 6950 опорная крестовина референсной системы охлаждения уже упиралась в ребра.
Теперь, когда кулер готов к работе, рассмотрим его соперников и технические характеристики.
Технические характеристики и соперники

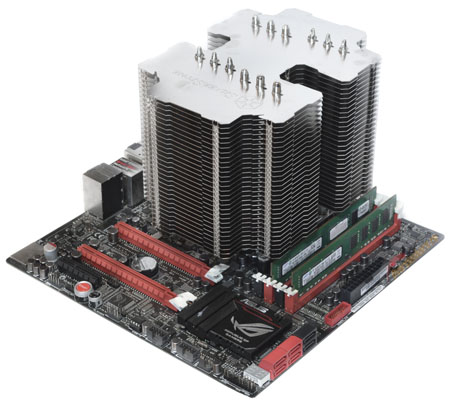

Под стать здоровяку Thermalright были подобраны и соперники. Поскольку HR-22 в первую очередь пассивный кулер, то логично, что его главным оппонентом станет Silverstone HE02. В свое время он произвел на меня неизгладимое впечатление, и мне даже сложно сказать, на стороне какого участника будут мои симпатии в этой схватке.

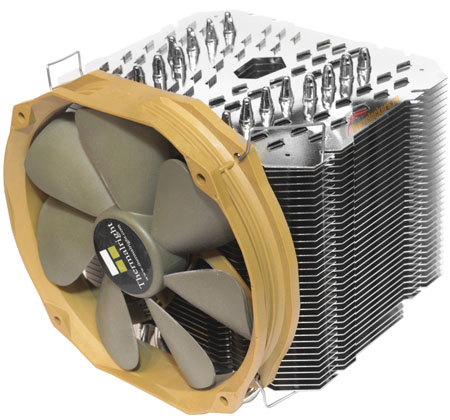

Другим соперником новичка стал близкий родственник в виде двухсекционного радиатора Silver Arrow SB-E.
Для сравнительного анализа характеристики конкурентов и главного героя сведены в единую таблицу.
Название модели |
HR-22 |
HE02 |
Silver Arrow SB-E |
Тип конструкции радиатора |
|
|
|
Количество секций, шт. |
|
|
|
Размеры радиатора, мм |
|
|
|
Масса радиатора, г |
|
|
|
Количество тепловых трубок, шт. |
|
|
|
Диаметр тепловых трубок, мм |
|
|
|
Количество ребер, шт. |
|
|
|
Площадь рассеивания, кв. см |
|
|
|
Типоразмер вентилятора, мм |
|
|
|
Количество вентиляторов, шт. |
|
|
|
