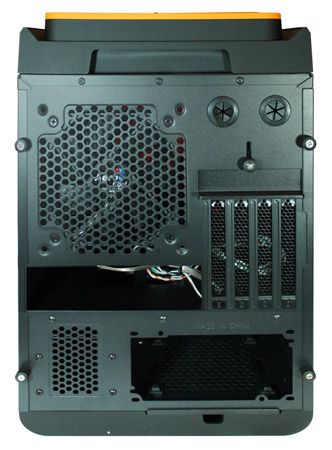

Задняя панель:
Сзади, над вырезом под I/O панель материнской платы, установлен вытяжной 120 мм вентилятор. Справа от него два резиновых разъема для внешней системы жидкостного охлаждения, а под ними четверка вертикальных заглушек слотов расширения.

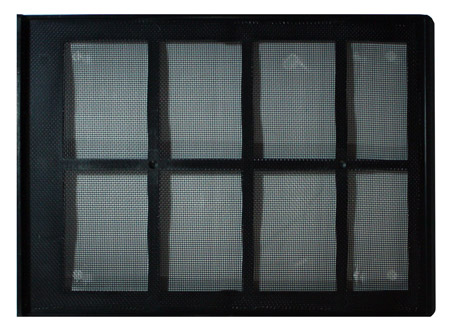

Внизу располагается отсек блока питания. Он может быть установлен вентилятором как вверх, так и вниз, благо набор монтажных отверстий это позволяет. Под ним скрывается пылевой фильтр, который можно легко достать для мойки.
реклама

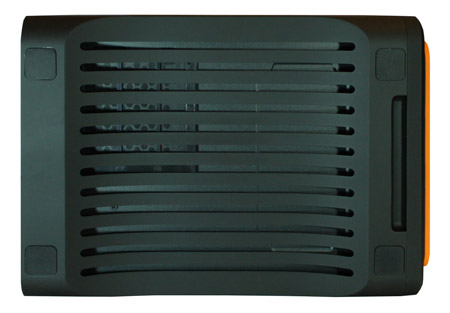

Днище выглядит очень необычно. Изогнутая центральная часть должна обеспечить хороший приток воздуха к блоку питания.
Внутреннее строение

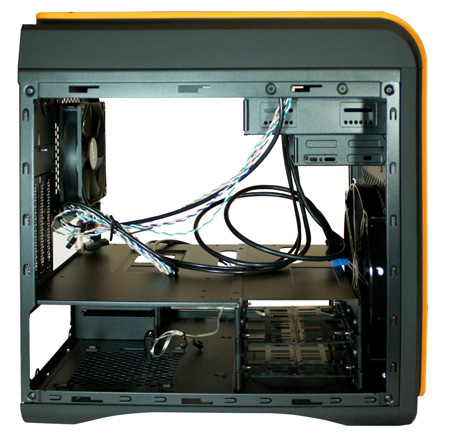

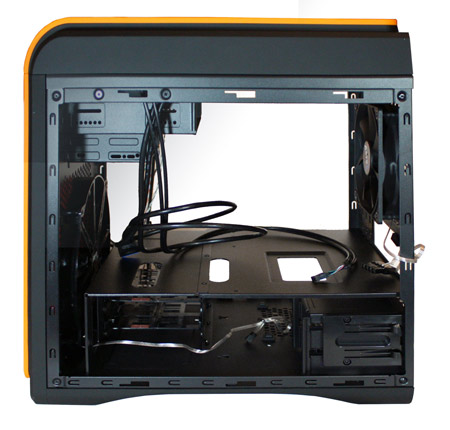

Главное отличие компоновки Aerocool DS Cube от стандартных «башен» в том, что отсек материнской платы располагается горизонтально, над блоком питания (слева) и корзиной для трех жестких дисков 3.5”/2.5”.

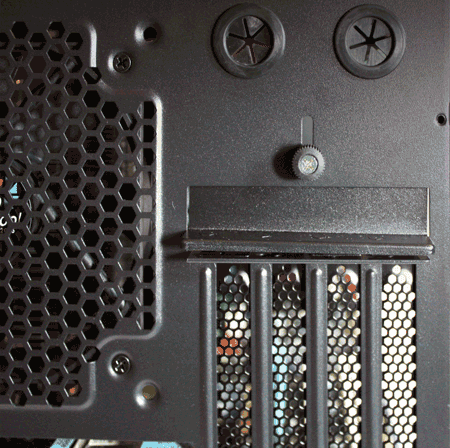

Заглушки слотов расширения соответственно располагаются вертикально и оснащены весьма оригинальной системой безвинтового крепления.
реклама
С обратной стороны внизу видно корзину, рассчитанную на два 2.5” жестких или SSD диска.
Для дисков предусмотрено безвинтовое крепление, которое будет подробно рассмотрено в разделе, посвященном особенностям сборки.
В верхней части размещены две корзины: одна для одного 5.25” устройства, другая (с возможностью ее демонтажа) рассчитана на 3.5”. Последнее может пригодиться при установке особо длинной видеокарты.
Под ними находится поражающий воображение огромный 200 мм вентилятор, который в соответствии со своими характеристиками вращается со скоростью 600 оборотов в минуту.

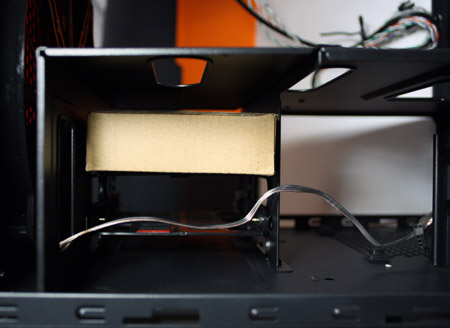

В корзине для 3.5” жестких дисков обнаружился картонный бокс с аксессуарами, крепко зажатый в салазках.
В нем можно найти:
- Системный динамик;
- Переходник для подключения разъемов USB 3.0 к выводам USB 2.0;
- Горстку черных пластиковых стяжек.
А также семь отдельных пакетиков с многоразовой застежкой, в которых рассортированы все необходимые винтики.
Все пакетики подписаны с указанием количества предметов.
- Восемнадцать винтиков для крепления материнской платы и приводов оптических дисков;
- Восемь винтиков для 3.5” жестких дисков;
- Восемь саморезов для вентиляторов;
- Шестнадцать винтиков для жестких дисков и SSD типоразмера 2.5”;
- Восемь резиновых прокладок для жестких дисков 2.5”;
- Четыре винта для блока питания;
- Десять стандартных стоек для крепления материнской платы.
Такой педантичный подход можно лишь приветствовать.

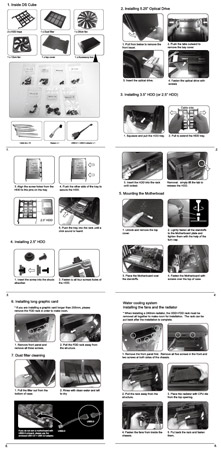

Но не обошлось и без ложки дегтя. Так, руководство пользователя представляет собой добротную брошюру формата А5 на двенадцати языках. Русская часть занимает три листа. К сожалению, в разделе загрузок на официальном сайте aerocool.us находится позорного качества руководство в виде .jpg файла, а не .pdf, но получить представление по нему можно.
реклама
Что ж, настало время посмотреть, сможет ли компактный «кубик» вместить тестовый стенд, с достаточно габаритной системой охлаждения CPU.
