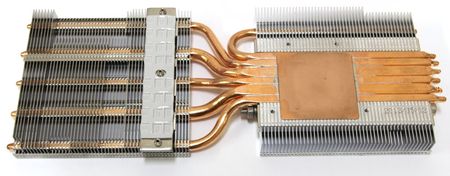

Он состоит из двух частей. Одну из них образуют пять тепловых трубок, выходящих из основания и пронизывающих массив из алюминиевых ребер.
Вторая часть разместилась как бы над основанием и состоит не только из тонких алюминиевых пластин, но и из более толстых фрагментов трапециевидной формы, попеременно чередующихся друг с другом. Весь этот набор стягивается длинным винтом с головкой под шестигранник и гайкой.

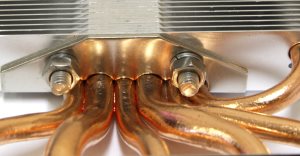

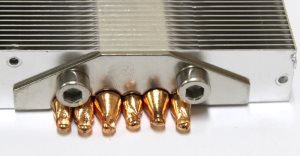

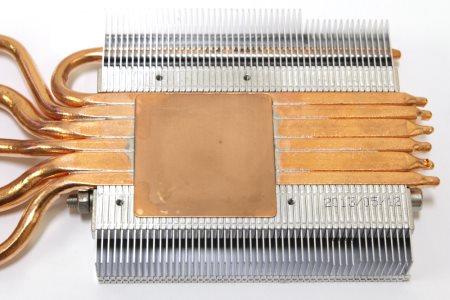

Таким образом получается как бы монолитная конструкция. В ней проделана полость, где проходят шесть тепловых трубок. Одна из них, выходя, сразу загибается обратно и пронизывает ребра во второй секции радиатора. В основании к трубкам припаяна небольшая тонкая медная пластинка.
реклама

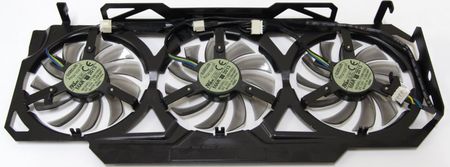

Данное решение можно счесть оригинальным, но оно встречается уже не впервые, по крайней мере, для меня. Несколько по-иному выполнен передний кожух и встроенные в него вентиляторы. Начнем с того, что конструкция изготовлена из алюминиевого сплава и выкрашена в черный цвет.
К ней крепится каждый из трех вентиляторов при помощи трех винтов. Здесь используются устройства Everflow T128010SU с техническими характеристиками 12 В, 0.35 А.
С лицевой стороны сверху есть логотип Windforce. Крепится вся эта конструкция при помощи четырех саморезов непосредственно к алюминиевым ребрам радиатора, что, на мой взгляд, не очень надежно.

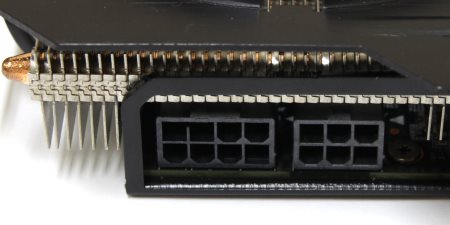

Дополнительное питание подается на плату через два разъема 6-Pin PCI-e и 8-Pin PCI-e.
реклама

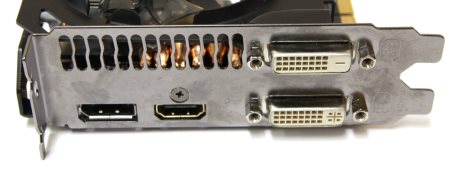

На задней панели находятся следующие видеовыходы.
- Один DVI-I;
- Один DVI-D;
- Один DisplayPort;
- Один HDMI.

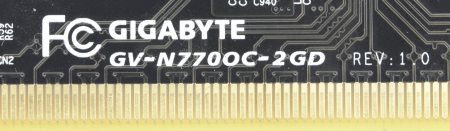

После детального изучения видеокарты можно с уверенностью отметить несколько вещей. Во-первых, печатная плата все-таки уникального дизайна, ранее ни в каких продуктах она замечена не была, об этом косвенно свидетельствует маркировка.
Во-вторых, система охлаждения, хоть и очень похожа на используемую ранее, все-таки существенно модернизирована. Количество тепловых трубок увеличилось и составляет четыре диаметром сечения 6 мм и две по 8 мм. Изменилась конструкция кожуха и теперь это изделие из алюминиевого сплава, а не пластика. Что касается самого радиатора, то идея, именуемая технологией Triangle Cool, с попеременным чередованием радиаторных ребер и толстых пластин в основании, осталась прежней.
Тестовый стенд
Тестирование видеокарты Gigabyte GV-N770OC-2GD проводилось на следующей конфигурации:
- Материнская плата: ASUS Z87 WS версия BIOS 1302;
- Процессор: Intel Core i7-4770K (3500 МГц);
- Кулер: Noctua NH-D14 (пассивный режим);
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 8 Гбайт DDR3 1333, Samsung M378B1G73BH0-CH9;
- Видеокарта: Gigabyte GV-N770OC-2GD, 2 Гбайта (1137 (1189 в режиме Boost)/7012 МГц (ядро/память));
- Накопитель SSD: Corsair Performance Pro 256 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Вт;
- Корпус: Corsair Graphite 600T.
Все вентиляторы, включая встроенный в блок питания, в ходе тестирования были отключены. Боковая стенка корпуса была открыта. Тестирование видеокарт по данной методике проводится на заводском термоинтерфейсе, не стал исключением и этот раз. Температура в помещении находилась на уровне 24°C, а шум составлял 27.1 дБ.
Стандартные частоты и разгон
Еще на лицевой стороне упаковки было извещение о том, что перед нами не абы какая версия, а самая что ни на есть OC. За двумя этими буквами скрывается заводской разгон. Еще бы его тут не было, ведь обещают, что кулер проморозит видеопроцессор до ColdBug'а и придется брать в руки горелку, чтобы прогреть его перед стартом (шутка). Однако шутки в сторону, пора переходить к тестированию.
По традиции начинаем с полного отсутствия нагрузки.
Хорошо видно, что заявлена базовая частота графического процессора 1137 МГц (в режиме GPU Boost 1189 МГц), частота памяти – 7012 МГц. Без нагрузки эти значения опускаются до обычных 135 / 162 МГц. Разумеется, в таком состоянии карта работает практически бесшумно или, во всяком случае, очень тихо. В автоматическом режиме управления вентилятором при этом отображается лишь 17% от максимума, что составляет 900 об/мин. Если перейти на ручное управление, то самым минимальным значением будет 25%, а количество оборотов не изменится.
Пора переходить к нагрузке. Для этих целей используется приложение MSI Kombustor, которое хорошенько прогревает карты. Кроме этого стабильность проверяется программой Unigine Heaven.
реклама

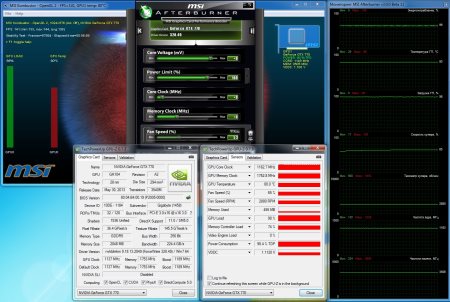

Результаты, мягко говоря, не впечатляют. 80°C, 65% от максимума, 2880 об/мин, и приличный шум. Это было бы только половиной беды, но ведь и GPU Boost не отрабатывает заявленных частот.
Кулер не тянет? Попробую раскрутить его на максимум.

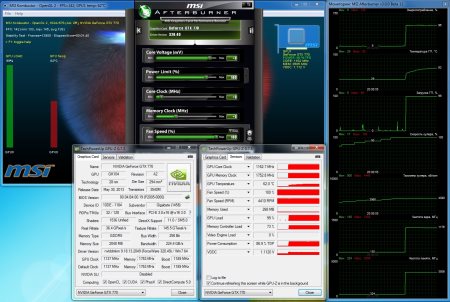

Теперь другое дело – уже 62°C, но рев стоит такой, что не спасут никакие наушники. И даже в такой ситуации GPU Boost не работает на 1189 МГц. Следовательно, проблема зарыта где-то в алгоритме управления этим режимом. Возможно, производителю нужно переделать лимиты в BIOS, чтобы выполнить обещание.
Тем не менее, перейдем к разгону.

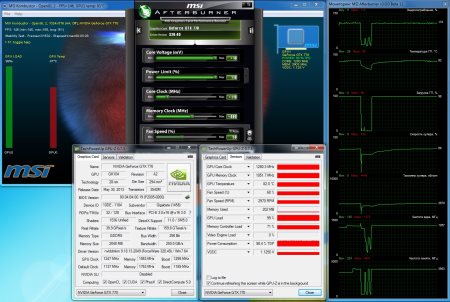

А вот это, на мой взгляд, неплохой результат, который лишь доказывает тот факт, что производителю стоит поколдовать с BIOS, чтобы карта спокойно могла покорять заявленные частоты. Для этого пришлось лишь сдвинуть границы Power Limit и немного поднять напряжение на графическом процессоре. Память, к сожалению, показала не очень хороший результат. Дальнейший рост частоты приводил к появлению артефактов. Разумеется, после разгона видеокарта стала еще горячее и еще более шумной, что ожидалось.
В заключение приведу таблицу зависимости температуры и шума от скорости вращения крыльчаток вентиляторов кулера.
Заключение
Не знаю кого как, а меня система охлаждения не впечатлила. Шум от нее все-таки есть и немаленький, да и 450 Вт тепла, скорее всего, ей не одолеть. К тому же использовать три маленьких высокооборотистых вентилятора вместо двух больших изначально сомнительная перспектива. Зато производитель может похвастать тем, что его система охлаждения действительно занимает два слота. Однако об этом, как ни странно, тоже лучше вслух не говорить, поскольку уже давно известно, что при последовательной установке двух видеокарт по-прежнему лучше всех справляется турбина. Неспроста же компания NVIDIA устанавливает ее повсеместно. Именно турбина рассчитана на установку карт друг за другом. Она может всасывать воздух и выносить его за пределы корпуса. Здесь же такой трюк не сработает.
Еще один очень важный момент. Даже на полной скорости вращения крыльчаток вентиляторов видеокарта в нагрузке не способна держать частоты, задекларированные в режиме GPU Boost. Может это не очень существенно, но неприятно. Это сразу же наводит на мысль о том, что дальнейший разгон будет затруднителен без серьезного поднятия напряжения. Для этого придется заменить систему охлаждения на более производительную, например, СВО. А при детальном осмотре видеокарты был обнаружен еще один недочет. Контакты, которые подаются ко второму порту DVI, не закрыты крышкой или кожухом. На первый взгляд, мелочь, а может привести к потере одного DVI.
Безусловно, система охлаждения на карте оригинальная и очень перспективная, но работать еще есть над чем. Например, можно пропаять все места соединений и все-таки поставить два больших вентилятора вместо трех маленьких. Что касается невозможности работы на заявленных частотах в нагрузке, то это просто недоработка в BIOS, поскольку разгон наглядно показывает, что видеокарта способна на большее.
Выражаем благодарность:
- Компании Gigabyte за предоставленную на тестирование видеокарту Gigabyte GTX 770 OC.
