Технические характеристики
Название модели |
|
Тип конструкции |
|
Габариты корпуса (ШхВхГ), мм |
|
Масса корпуса (нетто), кг |
|
Материал корпуса |
|
Цветовая вариация |
|
Внешние 5.25 дюймовые отсеки, шт. |
|
Внутренние 3.5 дюймовые отсеки, шт. |
|
Внутренние 2.5 дюймовые отсеки, шт. |
|
Слоты расширения, шт. |
|
Внешние порты |
|
Поддержка материнских плат |
|
Штатная система охлаждения |
|
Максимальная длина видеокарты, мм |
|
Максимальная высота кулера CPU, мм |
|
Максимальная длина БП, мм |
|
Тестовый стенд
Для выяснения особенностей сборки FT04 и проверки возможностей штатной системы охлаждения была собрана тестовая система из следующих компонентов:
- Материнская плата: Asus Maximus V Gene (Z77, BIOS ver. 1604);
- Процессор: Intel Core i5 2500K (Sandy Bridge, LGA1155 );
- Система охлаждения: Scythe Ninja 3 rev. B;
- Оперативная память: Samsung M378B5273DH0-CH9, 2x4 Gb, 1333MHz;
- Видеокарта: AMD Radeon HD6950@6970
- Блок питания: Enermax NAXN82+ 850W;
- Дисковая система:
- OCZ Vertex 2, 60 Гбайт, SATA II;
- Corsair Force 3, 120 Гбайт, SATA 6 Гбит/с;
- Seagate Barracuda 7200.12 ST3500418AS, 500 Гбайт, SATA II;
- Термоинтерфейс: Gelid GC-Extreme;
- Контроллер: Lamptron FC5V2.
Особенности сборки
реклама
Монтаж системы внутри новой «крепости» в целом прост и понятен, хотя некоторые моменты сопряжены с трудностями, но обо всем по порядку.
Сначала на днище были прикручены 2 SSD, иначе в дальнейшем доступ к ним будет осложнен из-за процессорного охладителя.

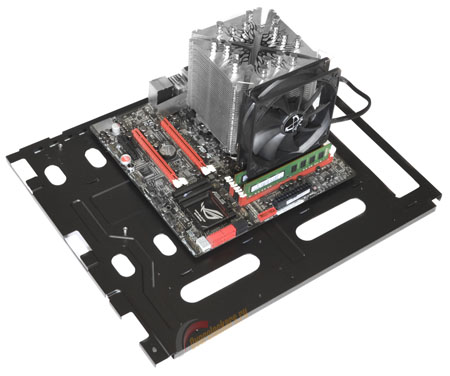

Следующей на очереди занять свое место была материнская плата. Монтаж осуществлялся вне корпуса.
Стойки для «материнки» производитель установил уже на заводе, но некоторые из них пришлось перекрутить под размеры стендовой ASUS Maximum V Gene.
После чего получившаяся конструкция устанавливается в сам корпус и закрепляется винтами.
реклама
Теперь настал черед винчестеров. Чтобы не тратить время на укладку проводов из основной корзины я решил задвинуть накопитель в нижний лоток.
Но это не так просто, как оказалось. Между крышкой корзины и направляющими расстояние существенно больше, нежели толщина HDD, из-за чего последний постоянно перекашивался. А в глубине сложно понять, как надо наклонить диск, чтобы его входы и разъемы на корпусе состыковались.
После победы над жестким диском, можно взяться за установку видеокарты. Из сложностей, возникших в этом процессе стоит упомянуть только странную антипатию производителя к винтам с накатанной головкой, из-за чего постоянно приходится браться за отвертку.
Монтаж оптических приводов так же прост и понятен – пластиковые заглушки удаляются снаружи, после чего можно задвинуть привод внутрь и зафиксировать винтами.

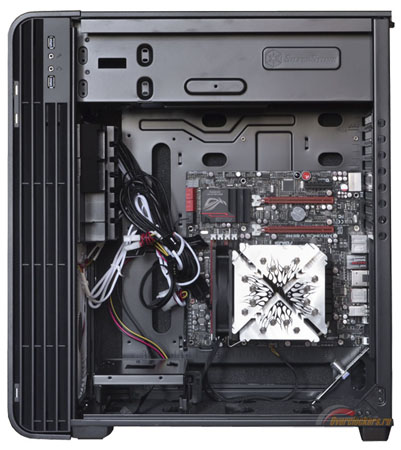

Хочешь – не хочешь, а для установки блока питания все равно придется снимать верхнюю панель корпуса. Когда доступ открыт, PSU ставится на отгибы боковых панелей и фиксируется винтами. Затем дело остается за подключением кабелей. А вот здесь наблюдаются основные сложности. Для подключения разъема 24-pin придется временно удалить корзину для HDD.
Подключение SATA и питания к SSD еще мудренее. Ввиду невысокого положения дисков можно задействовать только кабели с прямым разъемом. Такие же проблемы с подключением разъема от БП. Не стоит забывать, что при этом стендовый радиатор Ninja 3 не дает особо разгуляться рукам.

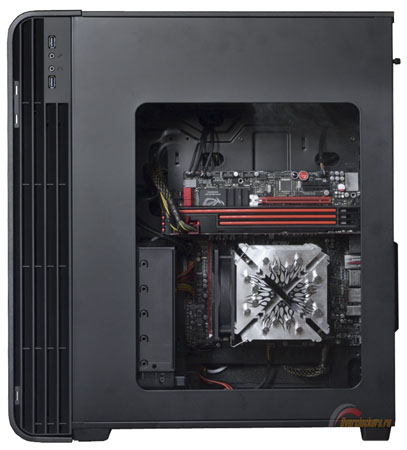

После преодоления всех трудностей можно закрыть боковую стенку и полюбоваться установленной системой.

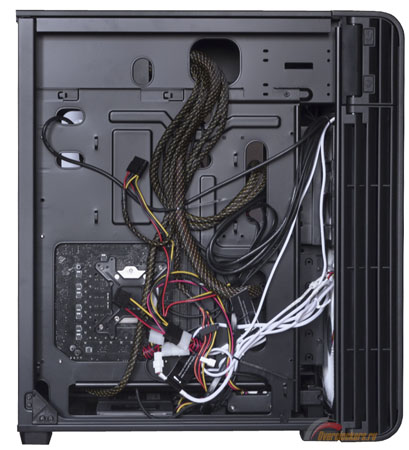

Сзади кабели собраны с помощью комплектных стяжек в пучки и притянуты к петлям в поддоне.
Теперь перейдем к вопросам совместимости компонентов.

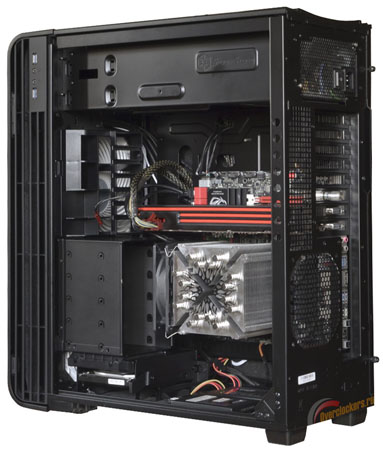

Главный герой позволяет разместить процессорные кулеры высотой до 165 мм. У стендового радиатора от кончиков тепловых трубок до окошка оставался еще добрый сантиметр.
Край видеокарты от передней панели отделяет всего ~ 60 мм, что означает, что максимальная длина видеокарты составляет всего ~ 330 миллиметров.
реклама
Отсек для блока питания позволяет установить модели длиной около 280 миллиметров.
Инструментарий и методика тестирования

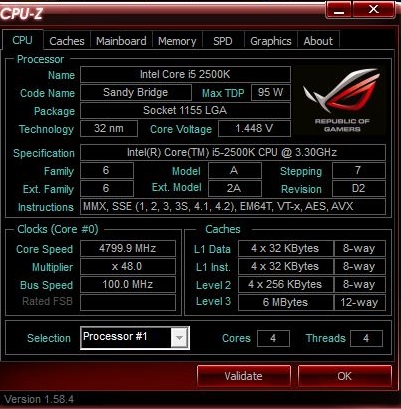

Одной из частей проверки штатной системы охлаждения стал процессор i5 2500k, который работал на повышенных частотах – 4.8 Ghz, при напряжении 1.45V.

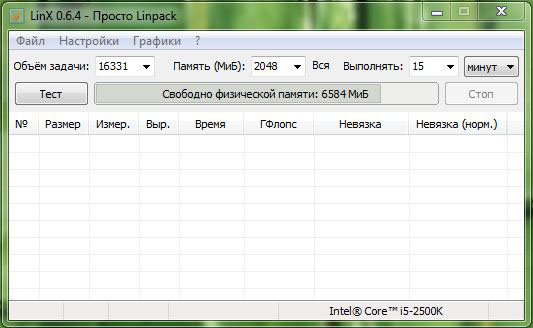

За его нагрузку отвечала утилита Linpack в оболочке LinX версии 0.6.4 с AVX. Тест заключался в запуске пятнадцатиминутного прогона с объемом задействованной памяти 2048 Gb.

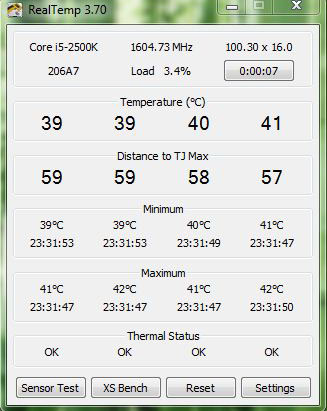

Максимальную температуру ядер фиксировала программа RealTemp версии 3.70.
Видеокарта с референсной системой охлаждения разгону не подвергалась. Турбина видеокарты фиксировалась в значении 80% от максимальной мощности. Нагрев видеочипа осуществлялся программой MSI Kombustor, в то время как основная программа MSI Afterburner следила за температурным состоянием. В зачет шла стабильная температура, которая не менялась в течение нескольких минут.
Жесткий диск тестировался копирование нескольких файлов, общим объемом 300 Gb с раздела на раздел. За его температурными показателями следила программа HWMonitor 1.23.
Все тесты были проведены в среде операционной системы Windows 7 Максимальная с последними обновлениями.
Помещение, было по возможности изолировано для исключения влияния воздушных потоков на результат, а средняя температура воздуха составила 26 градусов по Цельсию.
Замеры шума были произведены в ночное время с помощью шумометра TENMARS TM-102, микрофон которого располагался в одном метре от фронтальной панели SilverStone Fortress FT04. При этом все окна в помещении были закрыты, чтобы исключить влияние посторонних звуков.
Поскольку скоростной диапазон штатных пропеллеров достаточно большой, то решено было выбрать четыре режима для тестирования. Максимальная скорость составила 2000 RPM. Промежуточные значения фиксировались на 1500 и 1000 RPM, а нижняя граница для тестирования оказалась на уровне 500 оборотов в минуту.
Когда все точки над ё расставлены, можно обратиться к результатам.
Результаты тестирования
Поглядим, как пара больших вентиляторов справится с разгорячёнными компонентами тестового стенда.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
На максимальной скорости обоих пропеллеров закрытая «крепость» идет вровень с открытым стендом в деле охлаждения CPU, который разогнан до 4.8 ГГц. С понижением скорости FT04 начинает сдавать, но даже на минимальных оборотах комплектных вентиляторов главный герой отстает не сильно – температура процессора находится еще достаточно далеко от границ троттлинга.
С видеокартой дела обстоят так же хорошо – температура видеочипа только на минимальной скорости вращения крыльчатки становится равной открытому стенду. На максимуме же разница составляет уже 4 градуса в пользу главного героя, что является отличным результатом.
Ну а жесткий диск в закрытом корпусе чувствует себя и вовсе прекрасно, ведь ему достаточно даже легкого обдува. На скорости в 500 оборотов в минуту диск нагревается всего до 30 градусов по Цельсию.
Теперь обратимся к показателям шумометра и узнаем, какими жертвами далась эта эффективность Fortress FT04.
Замеры шума
Микрофон прибора располагался в одном метре от лицевой панели корпуса. Дверца при этом была закрыта, что слегка приглушало шум от работающих вентиляторов.
Меньше – лучше
С расстояния 1.0 м
Включите JavaScript, чтобы видеть графики
На минимуме пару «стовосьмидесяток» практически не слышно. С увеличением скорости вращения крыльчатки звук пропеллеров становится все более очевидным. Так на скорости около 1500 RPM рядом с компьютером уже не комфортно находится, а 2000 оборотов у окружающих может создаться впечатление, что где-то рядом начал свою работу аэродром. При этом если открыть дверцу, то уровень шума тут же подскакивает до 57 дБ.
Скажу личное впечатление, которое не в силах передать шумометр – на максимуме штатные «вертушки» работают очень громко. И к шелесту прокачиваемого воздуха добавляется низкий периодичный гул от подшипников. По-хорошему SilverStone должна еще поставлять в комплекте беруши для тех, кто вздумает использовать родную систему охлаждения на полную катушку.
Однако если соотносить результаты шумовых тестов с температурами компонентов, то можно сказать, что занижение скорости до самого минимума не сильно скажется на состоянии компонентов, но позволяет забыть о том, что внутри кроме охлаждения процессора и видеокарты еще что-то крутится. В этом плане производитель определенно заслужил похвалу, что снабдил вентиляторы возможностью регулировки, дабы каждый обладатель смог настроить скоростной режим, исходя из своего личного соотношения эффективности и шума.
Заключение
Наша экскурсия по четвертой версии «крепости» SilverStone подошла к концу. Можно сказать, что мы получили добротный корпус отличного качества. С интересным и привлекательным внешним видом, весьма необычной компоновки и с эффективной системой охлаждения, которая даже в ультра тихом режиме не дает работающим «железкам» перегреваться. Ко всему прочему новичок обладает весьма скромными размерами (глубиной в особенности), что позволит ему легко поместиться в нишах обычных компьютерных столов.
Отдельно стоит отметить факт отличной информационной поддержки, который напрямую к корпусу не относится, но явно добавляет плюсов к карме SilverStone.
Можно вспомнить и широкий диапазон оборотов комплектных вентиляторов, и их шумность на высоких оборотах. С другой стороны, чего мы ожидали услышать от пары «стовосьмидесяток» на 2000 об/мин?
Кроме этого я бы записал в минусы установку с подключением жестких дисков и SSD в дополнительных корзинах. Вообще возникло ощущение, что вопросами размещения накопителей стали заниматься в последний момент и сделали это абы как. Зато могут теперь салютовать красивыми цифрами доступных посадочных мест. Практически полное отсутствие систем безвинтового крепления кому-то не понравится, а кого-то, наоборот, порадует своей надежностью.
Что касается цены, то она пока неизвестна, но вряд ли корпус окажется дешевым. Впрочем, он и предложить может многое.
Плюсы Silverstone Fortress FT04:
- Привлекательный внешний вид, который совмещает минимализм и элегантность;
- Качество сборки;
- Эффективная работа штатной системы охлаждения;
- Окно в боковой стенке.
Минусы корпуса:
- Неудобная система крепления HDD и SSD в дополнительных корзинах.
Выражаем благодарность:
- Компании SilverStone за предоставленный на тестирование корпус Silverstone Fortress FT04.
