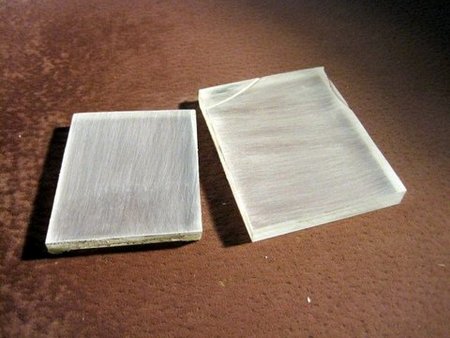

Перед склейкой необходимо обработать оргстекло грубой наждачной бумагой, чтобы процесс расплавления шел быстрее:

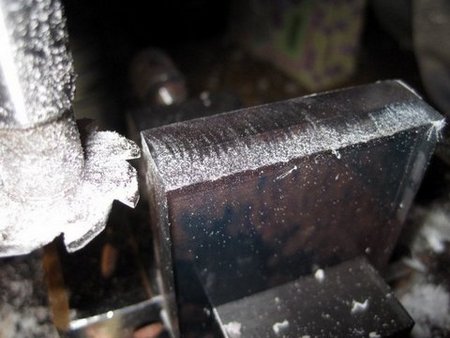

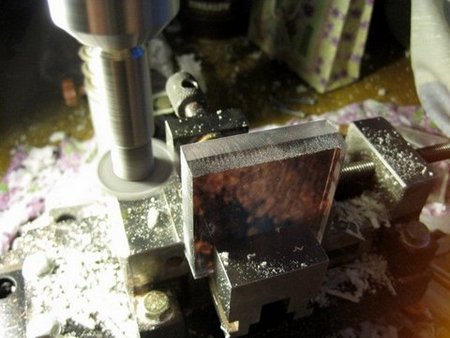

Теперь нужно отторцевать заготовки в размер. Для этого была куплена дисковая фреза и процесс пошел:
реклама

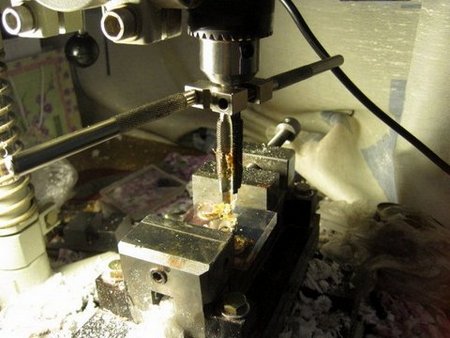

Сверлим отверстия под штуцера и нарезаем резьбу. Поскольку оргстекло хрупкое, при сверлении запорол одну заготовку. Нарезать резьбу обязательно нужно с солидолом, либо маслом. Первый вариант лучше, не так вымазываешься:

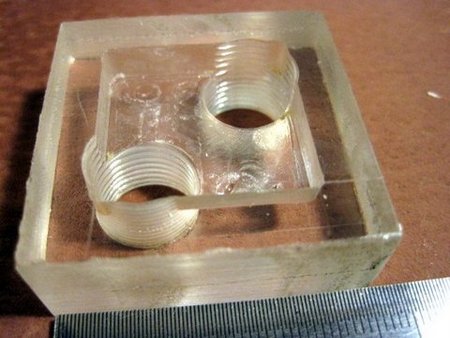

Теперь нужно сделать выборку под ребра водоблока. С работы взял фрезу диаметром 2 мм. Скорее всего, рабочие на заводе сделали ее с зенкера. Она показалась мне более удобной в работе, чем обычная.
реклама
Зажимаем заготовку и фрезеруем:

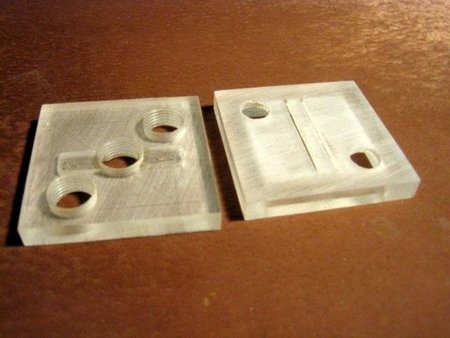

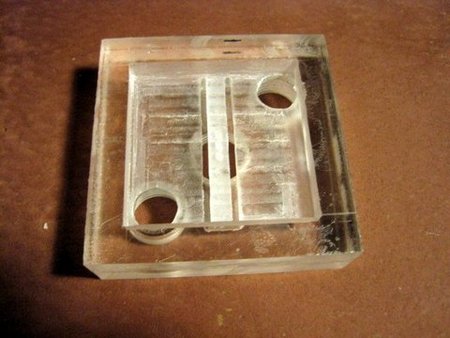

Водоблок на процессор будет с тремя штуцерами. Крышку решил сделать особой конструкции:
Часть, которая на снимке слева, выфрезерованной поверхностью будет накладываться на водоблок. А часть справа – на верх левой части. В левой части профрезерованы две канавки, а посередине три отверстия. Это сделано для того, чтобы жидкость, подаваемая в средний штуцер, распределялась по всей площади водоблока, для лучшего омывания ребер и уменьшения мертвых зон. А три отверстия – для подачи жидкости непосредственно в середину водоблока, в его самое горячее место.
В части справа сделан специальный буфер, для скопления жидкости и подачи под небольшим давлением в канавки левой части. Площадь канавок, по моим расчетам, меньше площади внутреннего сечения подающего штуцера. Следовательно, количество жидкости подается чуть больше, чем вытекает из канавок, отсюда и рост давления. Это немного увеличит общее ГДС системы, что не есть хорошо, но зато возрастет площадь омывания ребер, что плюс. Компромисс, короче.

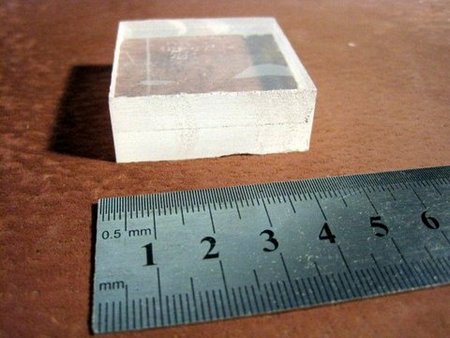

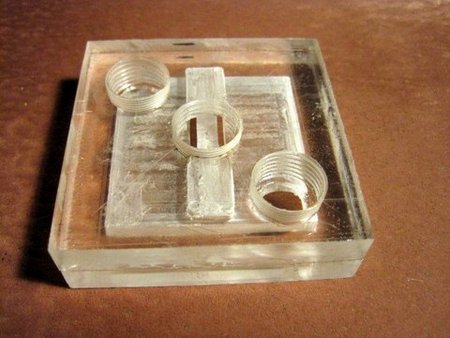

Зачищаем обе части и склеиваем между собой:
Осталось просверлить отверстия для крепления водоблоков и готово.
реклама
Для герметизации крышки и водоблока использовались самодельные прокладки. Для этого берем коробку из оргстекла от CD диска и вырезаем внутри нее квадрат по размерам как внешние границы водоблока. Вырезать лучше сломанным полотном по металлу. Просто скребем туда-сюда, пока не прорежем насквозь. Середину выбрасываем, нам она не понадобится.
Берем пластиковую папку для документов, кладем наверх вырезанную часть от коробки CD. Затем заполняем наше подобие формы герметиком, проводим линейкой и ждем до полного отвердения, после чего снимаем прорезанную коробку от диска и отдираем прокладку от папки. Прокладка получается очень эластичной и по толщине как коробка от CD. Затем по месту вырезаем все нужные отверстия канцелярским ножом.
Теперь все готово. Жаль, фотографий водоблоков с крышками сделать не удалось. Когда все было собрано, фотоаппарата, как всегда, не оказалось под рукой.

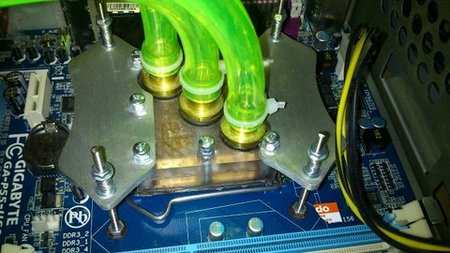

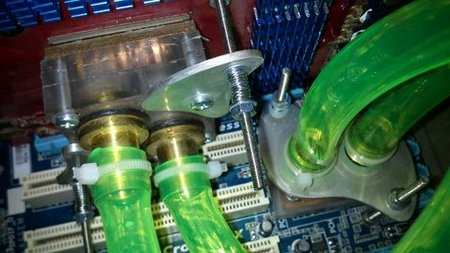

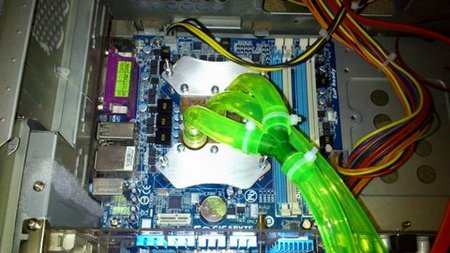

А монохромная Nokia, как выяснилось, делать это почему-то тоже не умела. Снимки сделал уже в собранном варианте на «железе»:

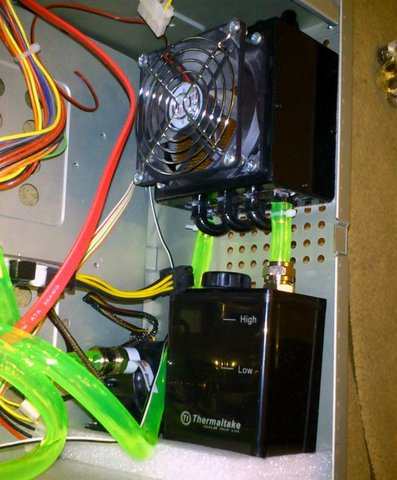

Помпа куплена у знакомого, вместе со шлангами. Все шло в комплекте, когда он покупал системный блок, но поставить так и не решился. Да мне и лучше .

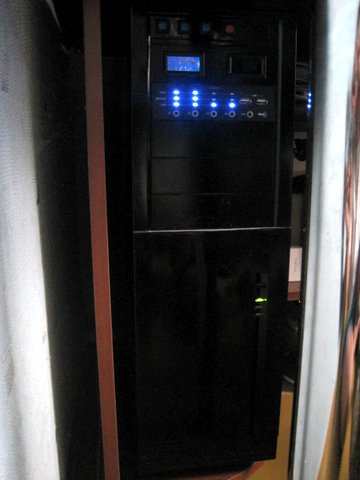

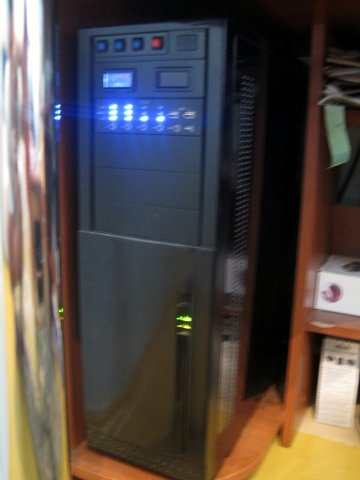

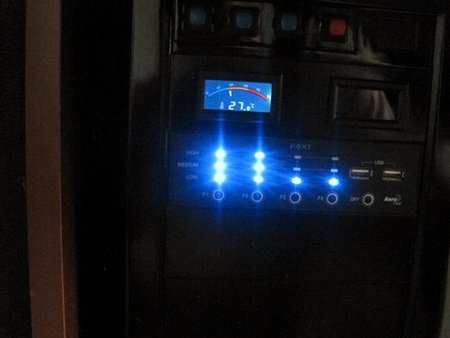

Системный блок был окрашен в черный глянец, с установкой всяких примочек. К примеру, двух термометров. Тот, который справа, сломался. Все руки никак не доходят заменить. Рабочий показывает температуру жидкости в бачке, а сломанный – температуру в корпусе. Помимо них установлен реобас для регулировки вращения вентиляторов. Да, все-таки они есть.
Один на выдув горячего воздуха из корпуса, второй для обдува радиатора охлаждения. Включаю только тогда, когда играю в требовательные игрушки, что бывает очень редко. В основном они крутятся на самой низкой скорости, так что их не слышно.
Помпа, если сравнивать с аквариумными, шумновата, поскольку не погружного типа, но в пределах разумного. Не раздражает.
Вот такая история по созданию системы водяного охлаждения.
Заключение
Для чего все это нужно, если сейчас все продается в магазинах, скажете вы.
Во-первых, все, что продается в магазинах, не всегда удовлетворяет всем требованиям покупателя. Хотелось бы водоблок с крышкой из плексигласа, а он из черного пластика. Необходимы синие шланги, а в комплекте зеленые. А при самостоятельном изготовлении получаешь то, что задумал.
Во-вторых, не у всех есть возможность купить себе систему водяного охлаждения. У кого-то нет средств на покупку, кто-то живет в маленьких городах или поселках и там таких систем попросту нет.
В-третьих, это самый важный пункт, на мой взгляд. Да, я мог позволить себе купить очень хорошую систему. И жаба из-за ее немаленькой стоимости меня бы не душила. Но «просто купить и поставить» было бы не для меня. Круче всего осознавать, что твоя СВО – эксклюзивная вещь. Интересен сам процесс изготовления (лично для меня так и есть). Осознание того, что ты это сделал сам. Первый пуск системы (это круче всего). Все это и заставляет таких пользователей, как я, изготавливать собственные конфигурации СВО.
Все это, конечно, лишь моя точка зрения. Я никого не настраиваю против покупки, ведь не у всех есть необходимые для собственного изготовления такой системы навыки. Кому-то просто лень заморачиваться с этим. А кто-то может посчитать это бессмысленной фантазией и изобретением велосипеда. Сколько людей, столько и мнений. Я выбрал такой путь, о чем ни капельки не жалею. Так что, на мой взгляд, изготовление СВО не является пережитком даже сейчас, когда такие системы стали доступными для большинства потребителей.
Хочу поблагодарить всех, кто помогал в создании моих СВО. И тех, кто меня в этом поддерживал. Желаю всем холодного «железа» и успешных разгонов! С уважением.
