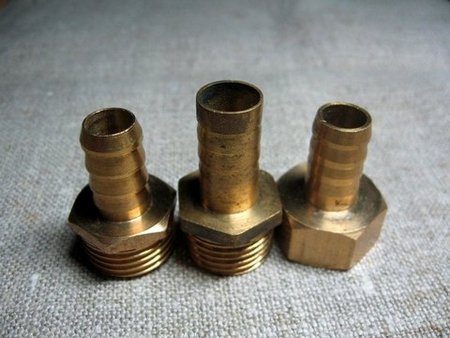

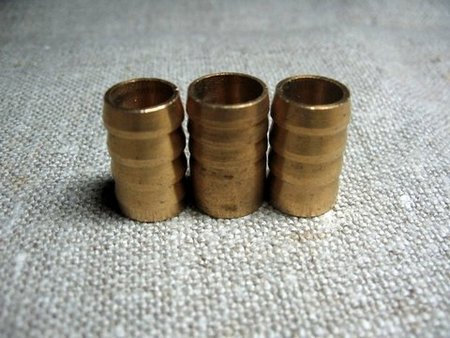

Чтобы все эти заготовки стали называться водоблоками, нужно было изготовить крышки со штуцерами. Штуцера были взяты обычные водопроводные и обрезаны:
На блошином рынке у какого-то продавца за символическую цену были куплены кругляки из какого-то непонятного сплава. Но не чермет. В качестве теста неделю провели наполовину в воде:
реклама

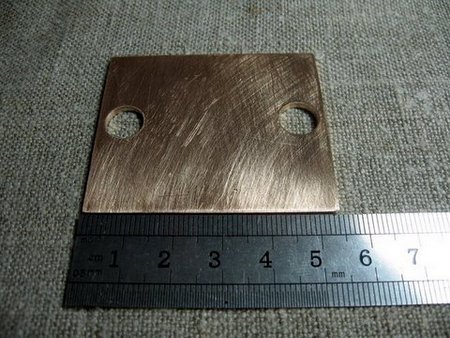

Затем из них были вырезаны квадратные крышки, в которых в свою очередь просверлены отверстия под штуцера. Их облудил с двух сторон. На процессорном водоблоке поставил три штуцера, на остальных по два:

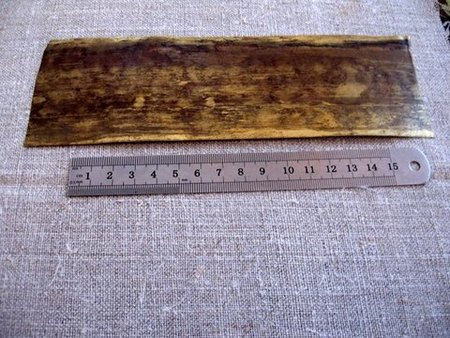

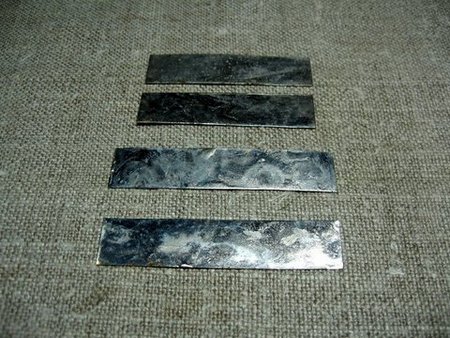

Для герметизации по периметру водоблоков была куплена полоска какой-то цветной жести, по толщине как консервная банка. Из нее нарезаны полоски под размер каждого водоблока и облужены серебряным припоем:

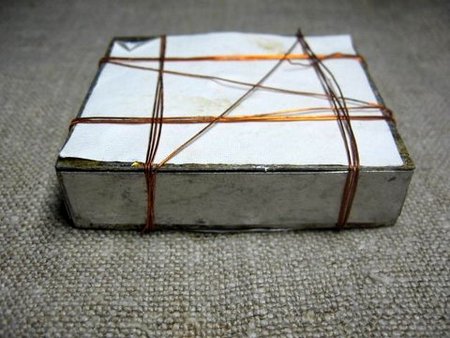

Теперь самый ответственный момент, необходимо припаять все это дело. Самая большая сложность в том, чтобы при спаивании крышек и боковых стенок не развалилась предыдущая пайка, как например, в водоблоках видеокарты и чипсета. Для этого взял тонкую медную проволоку из какого-то трансформатора и фольгу из пачки (она не так рвется как та, что в рулонах). Затем собрал все стенки водоблока, на крышку положил фольгу и обмотал все проволокой:
реклама
Фольга нужна для того, чтобы проволока во время нагрева не припаялась к облуженной крышке. Теперь можно повторить такую же процедуру на остальных водоблоках и топать на кухню. Самое главное при нагреве на плите – не допускать расплавки припоя. Всем этим делом будет заниматься паяльник. А плитой нужно только помогать разогревать. Как только будет видно, что паяльник начинает хорошо пропаивать, выключаем плиту и продолжаем паять стыки. Если стало заметно, что припой плохо плавится, значит, водоблок остыл. Опять зажигаем плиту и продолжаем. При этом нужно не забывать и о канифоли. Хоть все детали и облужены, все равно приходится обмазывать ею стыки. Я просто брал кусок и пожирнее мазал на них.

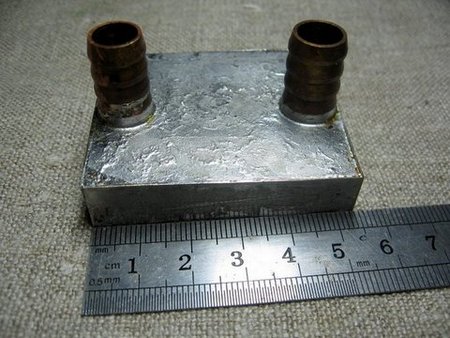

Когда все грани запаяны, снимаем фольгу и проволоку, ставим на конфорку и тем же методом припаиваем штуцера. После всех проделанных процедур получаем запаянный водоблок, наканифоленную конфорку и люлей от мамы:

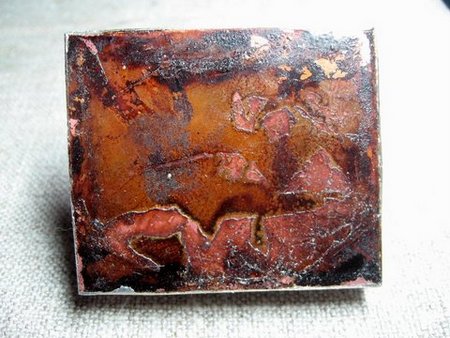

На снимке выше он уже отмытый. А вот пример основания водоблока сразу после пайки:
Примерно такая же ситуация и внутри. Чтобы от нее избавиться, кидаем в растворитель, пусть поваляется минут тридцать. Достаем, отмываем все снаружи. Наливаем свеженького растворителя и основательно полощем внутри.
Чтобы проверить на герметичность, одел на каждый штуцер шланг. И окунул сам водоблок в воду. В один шланг дуем, второй закрываем. На процессорном водоблоке просто поставил перемычку из шланга между двумя штуцерами, а в свободный дул. В последнем как раз и появились маленькие пузырьки, пришлось подпаивать.
После промывки и чистки наступил процесс полировки подошв водоблоков. Конечно, дело это монотонное, но того стоит:
Если присмотреться, то на правом водоблоке виден серебристый кружок. Это след от припоя. Там когда-то было отверстие, которое заделал жалом паяльника.

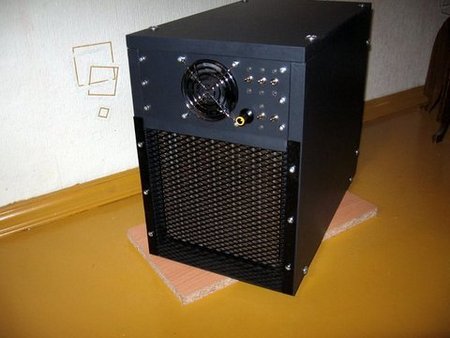

Наконец-то все закончено. Осталось собрать коробку под СВО. В конторе по раскрою ДСП работяги из отходов нарезали мне листы нужного размера. Состряпал коробочку и оклеил черной самоклеющейся пленкой:
Спереди поставил радиатор от печки какой-то иномарки, который купил на разборке. Вентилятор от компьютера просто вытягивал горячий воздух из бокса. Сделал регулятор вращения оборотов вертушки, включение и выключение помпы, включение и выключение подсветки. И все в таком духе.

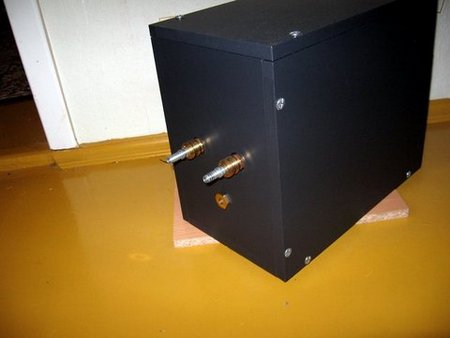

Сердцем всей системы служила аквариумная помпа, а емкостью для воды – пластиковая банка. Подвод воды сделал сзади:
реклама
Штуцера поставил быстросъемные. Они были честно взяты отцом на заводе для благого дела. Снизу видна гайка от обрезанного штуцера. Через нее выходит питающий провод помпы.

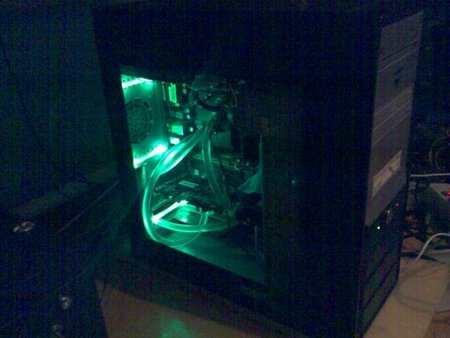

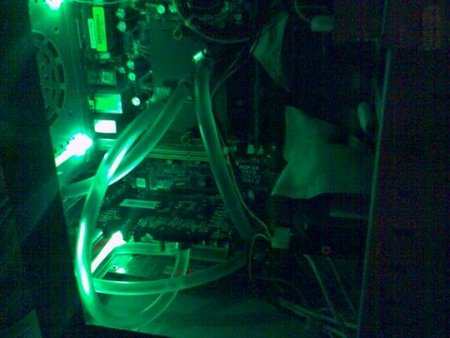

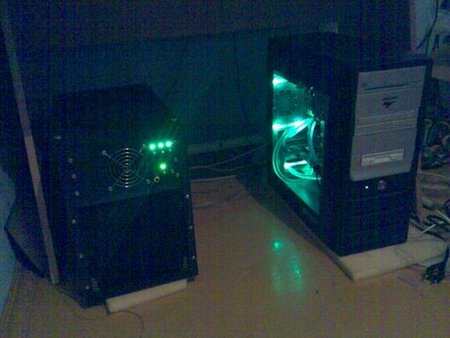

А вот так все выглядело в сборе. Правда, качество снимков не очень, поскольку под рукой не было фотоаппарата:
Самое приятное – это первый запуск системы. Просто неописуемое чувство. Нажимая на кнопку, подсознательно понимаешь, что сейчас все вентиляторы дружно начнут шуметь, а тут раз… и тишина. Долго привыкал к этому. Поначалу думал, что помпа не работает. Недели две на боксе была открыта верхняя крышка, и после включения компьютера нагибался и слушал, крутит помпа или нет. Правда, потом начал раздражать скрежет «винчестера», который просто давил на мозг. До этого он сливался с шумом вентиляторов, я его не особо-то и слышал. Теперь же это очень сильно начало раздражать.
В итоге жесткий диск был откручен от корпуса системника и просто положен в слоте на поролон. Тогда я сделал для себя вывод, что никогда не поставлю в компьютер что-либо, кроме СВО. Был, конечно, свой геморрой с ее периодической заправкой, но на фоне всех достоинств это можно не считать недостатком. В качестве жидкости использовал обычный дистиллят. А чтобы не цвела вода, бросил в емкость серебряную цепочку и чуть добавил какого-то раствора для аквариумов.
Как-то зайдя к знакомому в гости, увидел у него на столе гайку на 19 серебристого цвета. Причем без покрытия. Расспросив, зачем ему эта гайка, оказалось, что она из технического серебра. По крайней мере, он себя в грудь бил, заверяя это. На заводе была чушка серебряная, из нее и выточили гайку. Выклянчив ее у него и придя домой, не задумываясь, кинул гайку в бачок с помпой, где она провалялась недели три. Доверяй, но проверяй. Это как раз был мой случай. Что дело было не в бобине, я понял тогда, когда по шлангам потекла коричневая жидкость. Долго думать, откуда она взялась, не пришлось. Сказав слова благодарности в адрес знакомого, полез чистить систему.
Заключение
Собранная СВО благополучно проработала у меня два года. Как-то поздним вечером брат играл в страшную на то время игру F.E.A.R.. И как раз в тот момент, когда эта стремная девочка-призрак уставилась на него с экрана монитора, по его словам, он почувствовал под ногами что-то мокрое и теплое .
Можно было бы долго смеяться, но все оказалось плачевнее. Сорвало шланг, который стоял на помпе. Это был мой просчет – на радостях, при сборке системы штуцер на помпе был установлен большего диаметра, чем шланг. Он был одет, но не до конца, поскольку планировалось сделать проставку из шланга большего диаметра, хотя потом до этого дело не дошло. В итоге лужа под столом и залитая коробка с СВО. Поскольку все делалось из ДСП, то через пару дней все это набухло и стало мало похожим на прежний девайс. Да и в шлангах еще остались отголоски «серебряной» гайки.
Что было внутри водоблоков, оставалось только догадываться. Пришлось все снимать и ставить кулеры с вентиляторами назад. А возвращаться от хорошего к прежнему, ой как не хотелось. Но выбор в пользу СВО был уже сделан. Так что после краха системы по моей вине было решено, что в будущем построю другую конфигурацию, которая будет лишена подобных огрехов и станет полностью соответствовать моим требованиям. В таких делах халтуре не место, необходимо уделять внимание каждой мелочи.
Ведь единственное, на что я тогда махнул рукой, был тот самый шланг. И что получилось в итоге – описано выше. Правду говорят, на своих ошибках учатся. Был бы умнее, учился бы на чужих. Конечно, было жалко трудов. Но в голове сразу же завертелись какие-то мысли, идеи, наброски, чертежи. «Понеслось», – подумал я, улыбнувшись и глянув на свой шумящий компьютер.
