Обзор и тестирование материнской платы Gigabyte G1.Sniper M5 (страница 2)
реклама

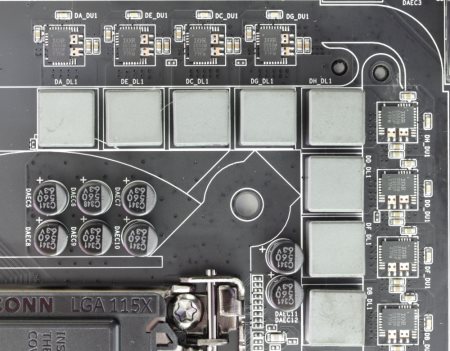

Питание процессора выполнено по восьмифазной схеме. Конечно, это далеко не рекордный показатель, но для небольшой платы, предназначенной для Haswell, хватит с лихвой.
К тому же G1.Sniper M5 позиционируется как устройство для любителей компьютерных игр. Это не значит, что стоит ограничиться штатным режимом, но для экстрима предназначены другие модели, а обычных результатов разгона можно добиться и здесь.
Хорошо видно, что на каждую фазу приходится по одной транзисторной сборке International Rectifier IR3553M с интегрированным диодом Шоттки. Кроме этого здесь используются катушки индуктивности в ферритовых корпусах и твердотельные конденсаторы Durable Black. ШИМ-контроллер представлен микросхемой International Rectifier IR3563B, который как раз обеспечивает восемь фаз.
реклама

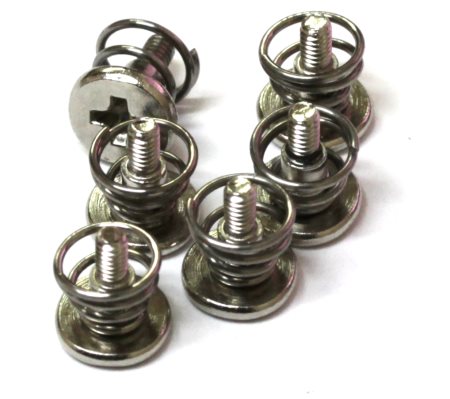

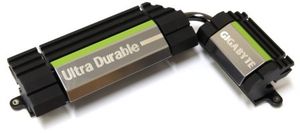

Сверху чудо-транзисторы закрыты двумя радиаторами, которые сошли с картинки упаковки. Между собой они соединены тепловой трубкой. Каждый из них изготовлен из алюминиевого сплава, окрашен в черный цвет и крепится к материнской плате при помощи двух подпружиненных винтов с обратной стороны.

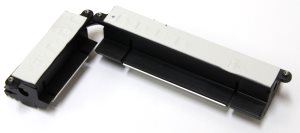

В качестве термоинтерфейса применена серая терморезинка толщиной около 1 мм. Сверху каждого радиатора находится декоративная крышка с надписью. В первом случае это Ultra Durable, а во втором – Gigabyte.

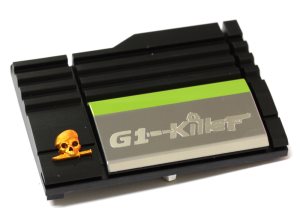

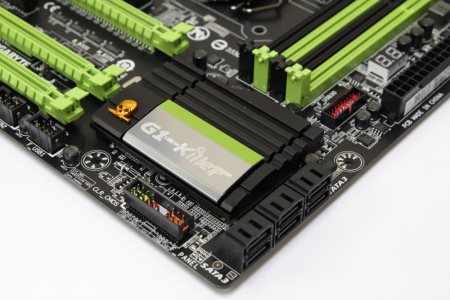

Еще один радиатор отвечает за охлаждение чипсета Intel Z87. Это устройство отвода тепла, если его можно так назвать, представляет собой кусок алюминия с маленькими и редкими ребрами. Зато он также окрашен в черный цвет и снабжается своей декоративной пластинкой с надписью G1-Killer. Рядом находится крохотный оранжевый барельеф с изображением логотипа серии – черепа с ножом.

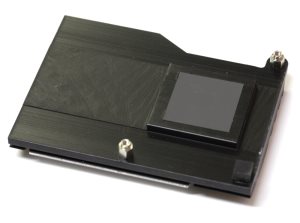

Его крепление осуществляется при помощи двух подпружиненных винтов, а в качестве термоинтерфейса можно увидеть тонкую терморезинку. С таким подходом не надо оттирать кристалл чипсета от розовой «жвачки». Вот кстати и сам Intel Z87.
реклама

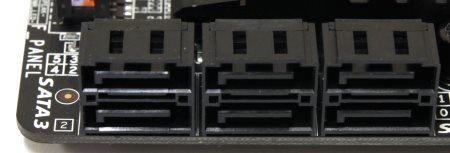

Для небольшой платы его функционала вполне достаточно и теперь не нужно будет нагромождать кучу различных дополнительных микросхем-контроллеров. Так, все шесть портов SATA 6 Гбит/с реализованы благодаря ему.
Поддерживаются различные уровни RAID, а также фирменные технологии компании Intel (такие как Intel Rapid Start Technology, Intel Smart Response Technology и Intel Smart Connect Technology).

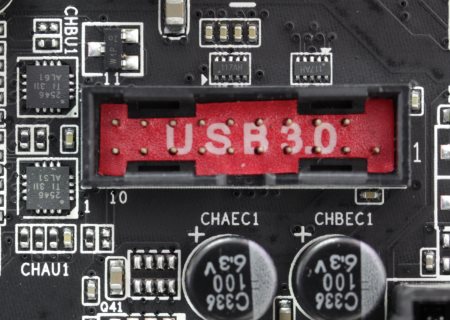

Это же распространяется и на реализацию интерфейса USB 3.0. Всего чипсет Intel Z87 поддерживает шесть таких портов и всем им нашлось место. Четыре находятся на задней панели и два в виде колодки, расположенной недалеко от коннектора питания ATX.

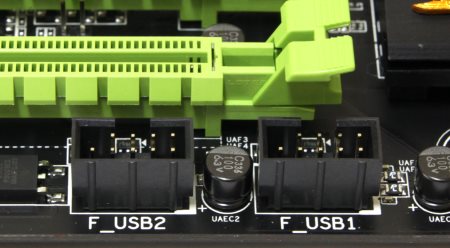

Колодка специально выделена красным цветом для того, чтобы было понятно, что на каждый порт поступает усиленное питание, необходимое для зарядки подключенных к нему мобильных устройств. Кроме этого в самом низу размещены две колодки USB 2.0 для подключения четырех устройств. Еще два порта этого стандарта находятся на задней панели.

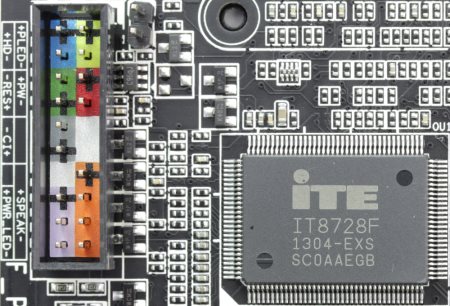

В правом нижнем углу разместился разъем для подключения кнопок и индикаторов корпуса.
Рядом присутствует перемычка для сброса настроек BIOS. В данном случае производителю следовало бы вывести кнопку, так как при переразгоне плата ведет себя не всегда корректно.
Чуть выше под радиатором спряталась микросхема контроллера ввода/вывода ITE IT8728F.

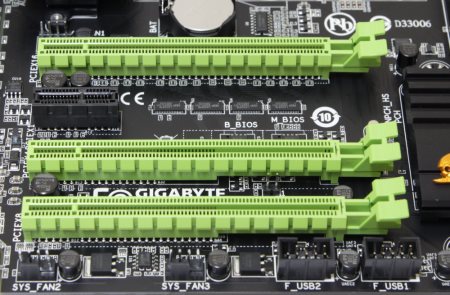

Поскольку перед нами материнская плата стандарта mATX, то можно рассчитывать только на четыре слота расширения.
Это два PCI-e x16 Gen 3.0, один PCI-e x16 (x4) Gen 2.0 и еще один PCI-e x1 Gen 2.0. Первая пара разместилась по самым краям: один вверху, другой внизу. Что это дает? Теоретически можно поставить два видеоадаптера с трехслотовой системой охлаждения, однако для этого понадобится полноразмерный корпус и все разъемы, находящиеся внизу, будут перекрыты. Точно таким же образом не влезет вниз двухслотовая видеокарта.
реклама
Однако с одним ускорителем больше проблем доставляет верхний слот. Он размещен слишком близко от процессора, поэтому стендовый кулер пришлось развернуть так, чтобы вентилятор внутри дул вверх.

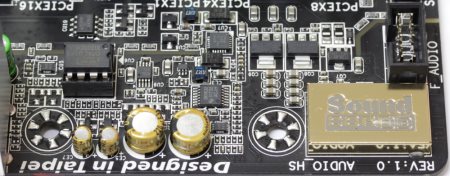

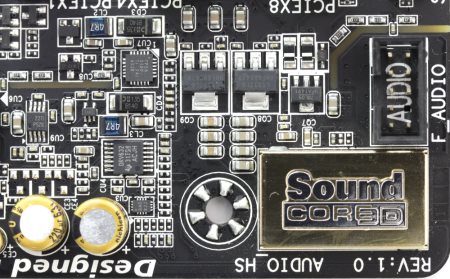

В левом нижнем углу находится звуковой кодек, который закрыт специальной декоративной крышкой с надписью Sound Core3D. Она припаяна к материнской плате, но я рискну предположить, что за ней скрывается микросхема Creative CA0132.
Точно такой же кодек находился на плате Gigabyte G1.Sniper M3. Здесь по-прежнему применяются специальные «музыкальные» конденсаторы производства компании Nichicon. Вдобавок вся звуковая часть отдельно выделена на печатной плате, а границей служит миллиметровая полоска из печатной платы без слоев металлизации. На этом островке в самом низу находится разъем для подключения передней аудиопанели.

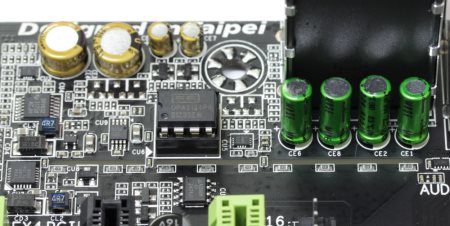

Под реализацию звука здесь выделено просто огромное пространство по сравнению с оставшейся площадью материнской платы. Занимает место и разъем для установки операционного усилителя. Как уже отмечалось ранее, здесь его можно заменить.

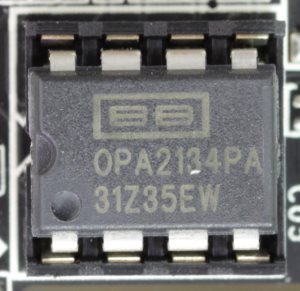

По умолчанию установлена микросхема OPA2134PA.

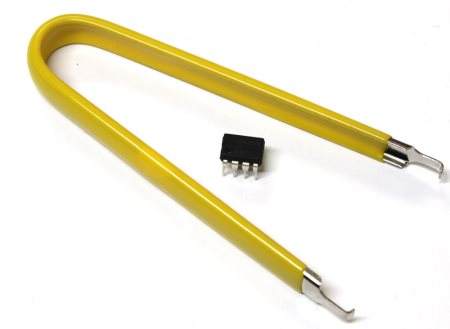

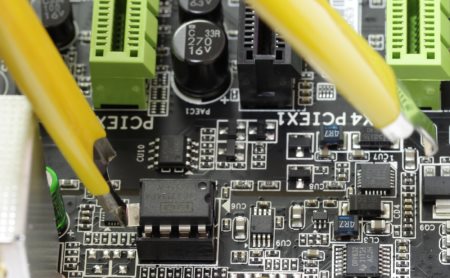

Еще одна поставляется в комплекте вместе со специальными щипцами для удобства демонтажа.

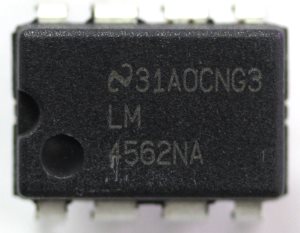

Это микросхема National Semiconductor LM4562NA.
Пока неясно, как эти манипуляции повлияют на звук, но сам факт того, что пользователь может установить любой операционный усилитель на свой вкус, смотрится неплохо.

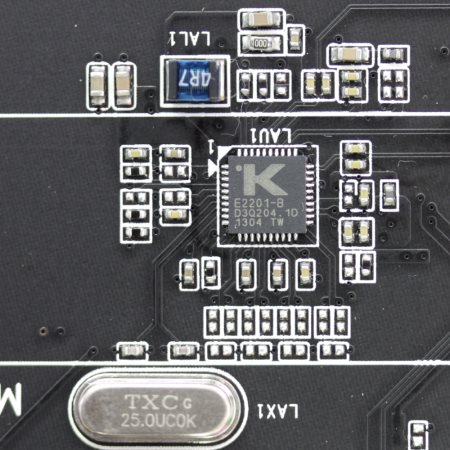

За задней панелью в районе сетевого гнезда RJ-45 скрыта микросхема сетевого контроллера Qualcomm Atheros Killer E2200.
О нем уже немного рассказывалось при обзоре новых материнских плат компании MSI. Основным его преимуществом перед остальными является программное обеспечение, которое устанавливает приоритеты для различных типов трафика, позволяя получить чуть меньшие задержки в компьютерных онлайн-играх. Несмотря на то, что это выглядит весьма сомнительно, технология работает, но только на хорошем канале, где все зависит только от сетевого адаптера, а не от качества соединения.
В правом верхнем углу находится своего рода блок управления платой.
Здесь можно обнаружить два переключателя, которые позволяют выбрать BIOS, и три кнопки Power, Reset и ClrCMOS. По правому краю расположены контактные площадки для замера напряжения на различных компонентах. А неподалеку распаян ШИМ-контроллер International Rectifier IR3570A, предназначенный для питания памяти.

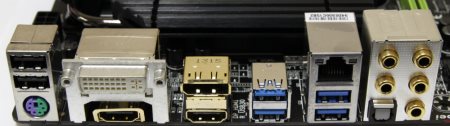

На задней панели расположились следующие компоненты.
- Один разъем PS/2 для подключения мыши или клавиатуры;
- Два разъема USB 2.0;
- Четыре разъема USB 3.0;
- Два видеовыхода HDMI;
- Один видеовыход DVI-I;
- Один видеовыход DisplayPort;
- Один гигабитный сетевой разъем RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
