Тестовый стенд
Я внял сообщениям читателей, которые были недовольны используемым для тестов процессором, поэтому i5-3570K благополучно уступил место проверенному i5-2500K. В остальном система осталась без изменений:
- Процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Материнская плата: ASUS Maximus V Gene (Z77, BIOS ver. 1604);
- Оперативная память: Samsung M378B5273DH0-CH9, 2x4 Гбайта, 1333 МГц;
- Блок питания: Enermax NAXN82+ 850W, 850 Ватт;
- Дисковая система:
- OCZ Vertex 2, 60 Гбайт, SATA II;
- Corsair Force 3, 120 Гбайт, SATA 6 Гбит/с;
- Seagate Barracuda 7200.12 ST3500418AS, 500 Гбайт, SATA II;
- Термоинтерфейс: Arctic Cooling MX-4;
- Реобас: Lamptron FC5v2;
- Корпус: открытый стенд.
Поскольку тестировалась только процессорная система охлаждения, было решено обойтись встроенным графическим ядром процессора.
Установка и совместимость
Инженерам из Страны восходящего солнца все-таки еще далековато до Thermalright или Noctua по такому критерию, как удобство установки. Но путь выбран правильный.
реклама

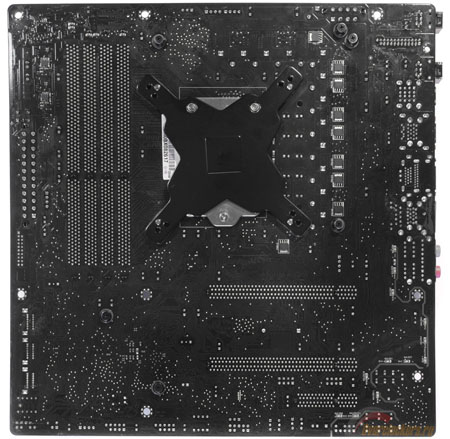

Первым делом надо взять опорную крестовину, четыре длинных винта из комплекта и белые пластиковые ограничители. Далее следуем инструкции: «бэкплейт» прикладывается к обратной стороне материнской платы, а винты с шайбами вкручиваются в него сквозь текстолит.
На бумаге это выглядит прекрасно, но в реальной жизни получается, что нужно одной рукой держать крестовину и «материнку», а другой пытаться вкручивать винты. При этом нельзя забыть о пластиковых ограничителях. Поэтому удобнее всего производить манипуляции, когда материнская плата расположена вертикально (как показано в руководстве). Винты можно крутить руками, но головка на всякий случай отформована под крестовую отвертку, так что дополнительно подтянуть их никто не мешает.

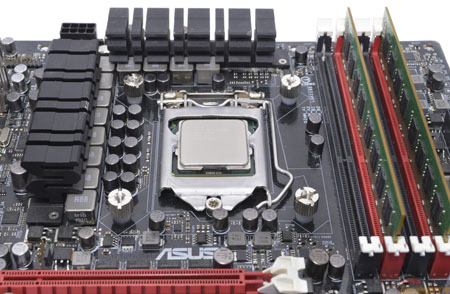

В случае с сокетом LGA 2011 такие сложности не понадобятся. Особые винты с резьбой с двух сторон вкручиваются прямо в «бэкплейт».

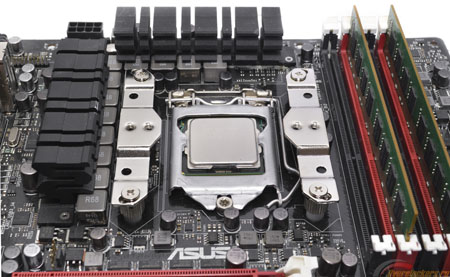

Когда дело сделано, из комплекта поставки извлекаются монтажные планки под необходимую платформу.
Для платформы Intel они прямые, в то время как для AMD применены изогнутые планки.
реклама

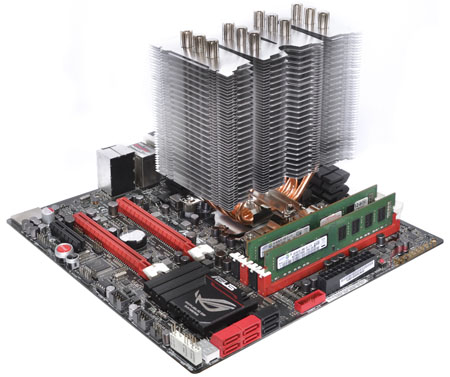

Теперь пришло время взяться за радиатор. На теплораспределительную крышку наносится термопаста, после чего на нее ставится охладитель. В следующий момент он закрепляется с помощью прижимной пластины и пары винтов. Как раз для этих болтиков с шестигранной головкой в комплекте прописался маленький ключ.
Когда радиатор Mugen 4 расположился на процессоре, словно на троне с подогревом, стоит переходить к монтажу вентилятора. Для этих целей производитель заготовил четыре проволочные скобы.
На самом деле из всех нюансов сборки больше всего нареканий вызывают именно они. Дело в том, что в моем случае скобы просто не держались на вентиляторе! Пару раз даже было так, что в момент заведения скоб в специальные канавки на торцах радиатора они вылетали из рук навстречу приключениям, со скоростью космического шаттла. И ищи их потом по темным закоулкам под столом или креслом. Только после нескольких минут стараний и неоднократного поминания инженеров Scythe, которые, по всей видимости, сами не пробовали устанавливать свой кулер, мне удалось закончить монтаж Mugen 4 на материнской плате.
Перед тем, как перейти к вопросам совместимости, замечу, что все действия были проделаны на открытом стенде, и при мысли о необходимости монтировать вентилятор в условиях корпуса у меня выступал холодный пот. Прикрутить монтажную планку с установленным вентилятором можно, но едва ли это будет легче. Так что проще всего вытащить «материнку» на свежий воздух.

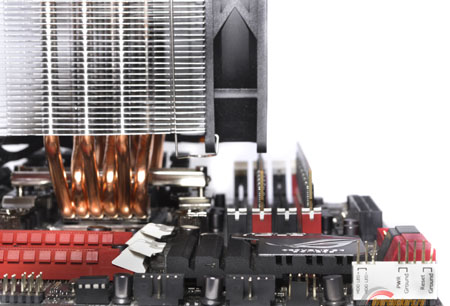

В плане взаимоотношений с остальными частями системы у главного героя есть как положительные, так и отрицательные стороны. Плюс в том, что даже в условиях форм-фактора mATX, он не мешает первому слоту PCI-e.
Минус был предсказуем и заключается в ограничении на высоту охлаждения модулей памяти.

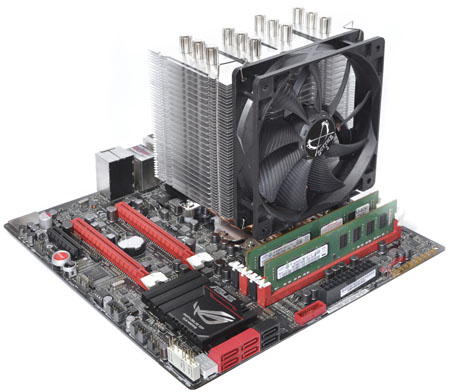

Сам радиатор никаким образом не влияет на этот показатель, но вот установленный вентилятор полностью перекрывает два ближайших слота оперативной памяти. С другой стороны, никто не мешает повесить вентилятор с обратной стороны.

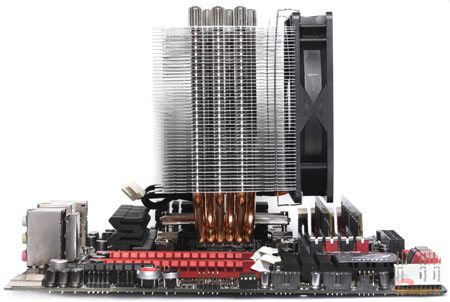

Напоследок представлю главного героя в установленном виде на материнской плате в профиль…

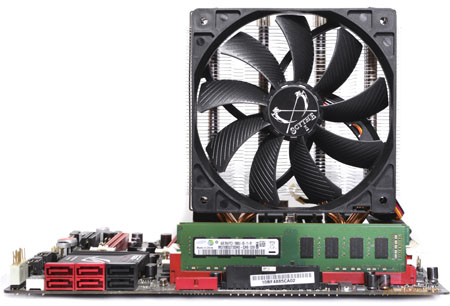

… и анфас.
реклама
Технические характеристики и соперники
Одним из соперников Scythe Mugen 4 выступит близкий родственник – Scythe Ashura, который неплохо себя показал в ходе прошлого тестирования. Вторым противником был выбран Thermalright Macho 120.
Технические характеристики всей троицы приведены в таблице:
Название модели |
Mugen 4 |
Ashura |
Macho 120 |
Тип конструкции радиатора |
|
|
|
Количество секций, шт. |
|
|
|
Размеры радиатора (ШхВхГ), мм |
|
|
|
Масса радиатора, г |
|
|
|
Количество тепловых трубок, шт. |
|
|
|
Диаметр тепловых трубок, мм |
|
|
|
Материал ребер радиатора |
|
|
|
Количество ребер, шт. |
|
|
|
Типоразмер вентилятора, мм |
|
|
|
Количество вентиляторов, шт. |
|
|
|
Инструментарий и методика тестирования
Стендовый процессор был разогнан до частоты 4.8 ГГц при напряжении 1.45 В.
Прогрев осуществлялся утилитой LinX с объемом памяти 2048 Мбайт. Количество циклов равнялось пятидесяти. За контроль температуры отвечала программа RealTemp 3.70.
Фиксировалась температура самого горячего ядра. Замеры проводились в закрытом помещении, чтобы исключить влияние внешних воздушных потоков на результаты. После смены кулера на крышку процессора наносился новый слой термопасты.
Все тесты были проведены в среде операционной системы Windows 7 Максимальная 64 bit с последними обновлениями. Температура воздуха в помещении на момент тестирования составляла ~29-30 градусов по Цельсию.
Замеры шума производились в ночное время при закрытых окнах. Использовался шумомер TENMARS TM-102. Микрофон располагался в метре от вентилятора.
Скорость вентиляторов у всей троицы фиксировалась на 1400 об/мин. Так как комплектный вентилятор у Macho по умолчанию крутится на полутора тысячах оборотов, то его пыл пришлось слегка поубавить. Следующим скоростным режимом для проверки возможностей Mugen 4 стали 1200 об/мин. Тестирование в тихом режиме проводилось на скорости 900 об/мин.
Поскольку второй комплект проволочных скоб производитель положил не для красоты, то было решено задействовать пару Scythe GentleTyphoon. Однако на этом этапе трио участников превратилось в дуэт. Ashura адаптирована под вентиляторы 140 мм, а в случае со «стодвадцатками» как минимум четверть радиатора просто не обдувается. Включать же результаты с парой пропеллеров 140 мм – значит заведомо отдавать победу. Так что в этой номинации система охлаждения Ashura явно лишняя.
Результаты тестирования
После описания нюансов тестирования переходим непосредственно к результатам.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Видно, что в вопросах охлаждения разогнанного процессора наш герой недалеко ушел от своего родственника. А уж соперник из стана Thermalright и вовсе остался позади.
Посмотрим, как на результатах скажется добавление второго вентилятора.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
По сути мало что изменилось. Второй вентилятор позволил скинуть еще градус, но стоит ли такой минус прибавки шума? Macho 120 по-прежнему выглядит бледно по сравнению с главным героем и совсем не оправдывает свое название, хотя удивляться этому не стоит – меньшее количество ребер и масса дают о себе знать.
Раз уж коснулись темы звука, то стоит познакомиться с показателями шумомера.
Меньше – лучше
С расстояния 1.0 м
Включите JavaScript, чтобы видеть графики
А здесь все весьма недурно. Конечно, на максимальных оборотах вы будете прекрасно слышать вентилятор даже на фоне нескольких корпусных пропеллеров, но стоит понизить обороты хотя бы на пару сотен и звуковая составляющая сразу становится более приятной. А уж на минимальной скорости в ночной тишине можно услышать только легкий шорох прокачиваемого воздуха. Посторонних шумов или потрескивания замечено не было.
Заключение
Нужно сказать, что новичок показал себя неплохо. Он совсем чуть-чуть отстал от более весомого и габаритного собрата в лице Ashura, а уж Macho 120 после сравнения с ним перешел в легкую категорию. Стоит отметить, что Scythe Mugen 4 хорошо справляется со своими обязанностями даже при малых оборотах вентилятора, оставаясь при этом довольно тихим. А рекомендованная цена в 50 долларов не отпугнет покупателя.
Кулер не мешает слотам PCI-e. С другой стороны, с установленным вентилятором можно распрощаться с парой ближайших разъемов для оперативной памяти. Еще к минусам стоит отнести систему крепления, которая могла быть удобнее (всем брать пример с Noctua!), а уж про крепление вентилятора вообще вспоминать не хочется.
В итоге пользователи получили добротный кулер, который отрабатывает свою цену и послужит хорошим жаропонижающим для разогнанного процессора, но для его установки придется повозиться.
Плюсы:
- Хорошая эффективность охлаждения;
- Невысокая цена;
- Габариты СО позволяют разместить кулер даже в небольших корпусах;
- Комплектный вентилятор на средних и низких скоростях не будет особо докучать своим шумом.
Легко заметить, что в число недостатков попали только субъективные вещи.
Минусы:
- Собирать лучше всего, когда материнская плата установлена вертикально, что не всегда удобно;
- Монтаж вентилятора комплектными скобами не радует (после трех-четырех попыток возникает желание и вовсе приклеить вертушку на скотч);
- На максимальных оборотах штатный GlideStream напомнит о себе даже на фоне корпусных вентиляторов.
