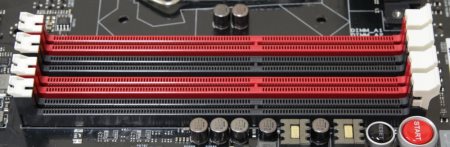

Для поддержки оперативной памяти типа DDR3 предусмотрено четыре слота. Они попарно окрашены в красный и черный цвет. С одной стороны каждого из них находится фиксатор, а с другой защелка. Подобный конструктив компания ASUS использует давно и нельзя не оценить его удобство.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / ((1800 / 1866 / 2000 / 2133 / 2200 / 2400 / 2500 / 2600 / 2666 / 2800 / 2933 / 3000 (разгон)) МГц со штатным напряжением 1.5 В, которое разумеется можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт. Этого легко можно добиться путем установки четырех модулей по 8 Гбайт каждый и таких комплектов на рынке сейчас немало.
Питание графического процессора и вспомогательных интерфейсов выполнено по восьмифазной схеме, и я не вижу смысла для увеличения этого количества.
реклама

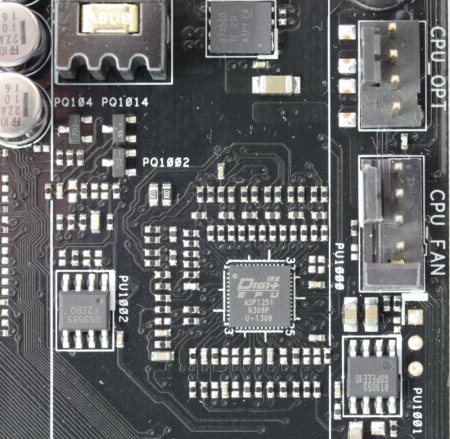

ASUS традиционно использует собственную маркировку в обозначениях ШИМ-контроллеров. Здесь он обозначен как Digi+ VRM / EPU ASP1251.

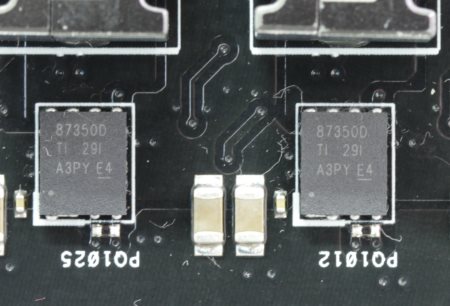

В силовой цепи используются транзисторные сборки Texas Instrument 87350 типа NexFET.

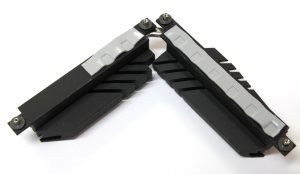

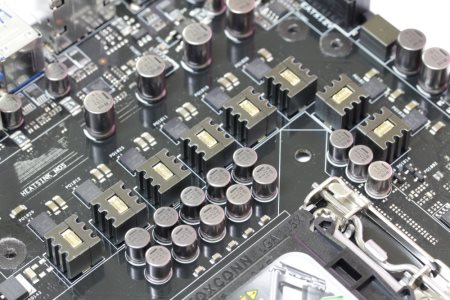

Рядом можно обнаружить красивые катушки индуктивности с золотым логотипом ASUS сверху, которые именуются как 60А BlackWing. Конденсаторы тоже какие-то необычные, но, на мой взгляд, это все чистой воды маркетинг. Сверху транзисторы накрывает система охлаждения, которая состоит из двух черных алюминиевых радиаторов, соединенных между собой тепловой трубкой.

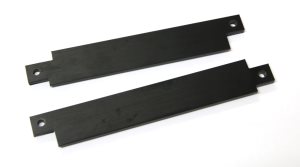

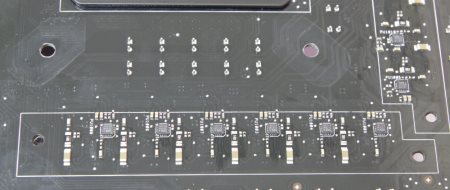

Крепление осуществляется при помощи четырех винтов без пружин с обратной стороны. Там же находятся две вспомогательные пластинки, которые закрывают драйверы распаянные там.
реклама

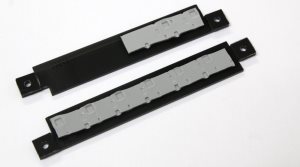

Они также изготовлены из алюминиевого сплава и окрашены в черный цвет. Сквозь отверстия по их краям проходят винты и завинчиваются во втулки на радиаторах.
В качестве термоинтерфейса и на радиаторах и на планках используется серая терморезинка толщиной около 1 мм. Еще одно устройство для отвода тепла находится на чипсете.

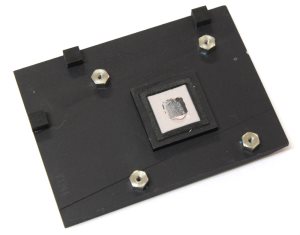

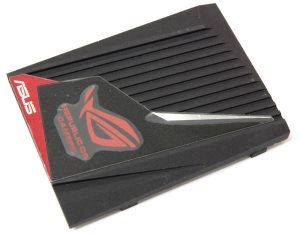

Это также радиатор, изготовленный из алюминиевого сплава и больших габаритов. Оребрение не сильно развито, зато на лицевой стороне есть пластинка ROG и ASUS. Крепление осуществляется при помощи четырех подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется хорошо знакомая розовая «терможвачка». Для защиты от перекосов с обратной стороны предусмотрена рамка вокруг места контакта и несколько мягких элементов по краям, поскольку габариты радиатора не маленькие.

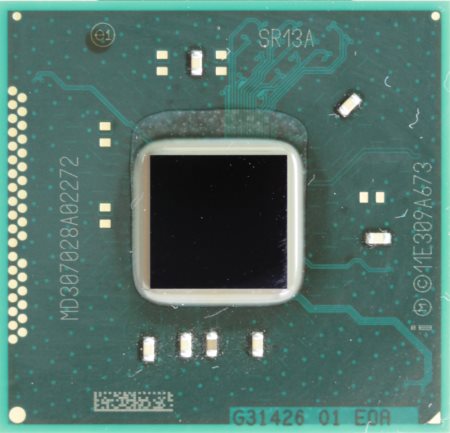

После его демонтажа можно увидеть сам набор логики Intel Z87.

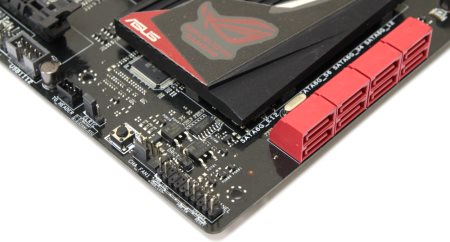

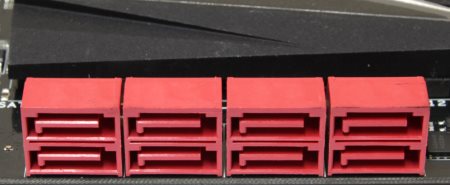

Его мы уже рассматривали неоднократно. Недалеко от него с правого края находятся восемь портов SATA.

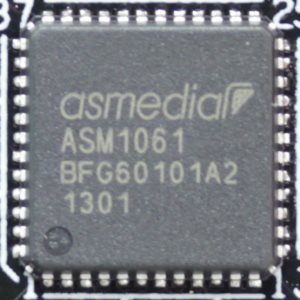

Они представлены четырьмя сдвоенными разъемами и все красного цвета. Разумеется такое количество портов SATA 6 Гбит/с не поддерживается чипсетом, поэтому одна пара реализована при помощи дополнительного контроллера. В его роли выступает микросхема Asmedia ASM 1061, которая распаяна рядом.

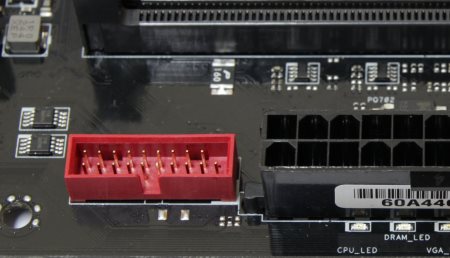

Чем еще богат чипсет? Например, контроллером шины USB 3.0. Все шесть портов представлены на плате: четыре на задней панели и два в качестве колодки находятся недалеко от коннектора питания ATX.
Кроме этого поддерживается предыдущий стандарт - USB 2.0. портов этого интерфейса совсем мало всего шесть штук. А представлены они точно также как и USB 3.0. Это значит, что четыре разъема находятся на задней панели и еще одна колодка для подключения двух устройств расположена на плате по нижнему краю.
реклама

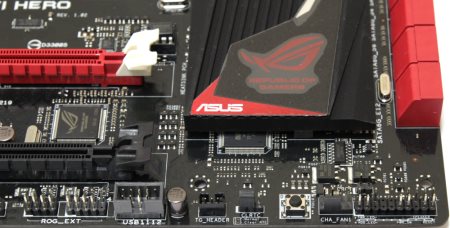

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса, а также спикерфона.
Рядом можно увидеть кнопку Direct Key, для быстрого входа в BIOS, а также джампер для сброса его настроек. Дальше по нижнему краю платы можно обнаружить две колодки для подключения специальной ROG панели и рядом разъем для TPM модуля.

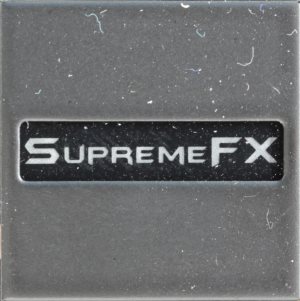

В левом нижнем углу находится звуковой кодек, который закрыт декоративной крышкой с надписью Supreme FX.
На самом же деле под ней распаяна микросхема производства компании Realtek. Я не рискнул посмотреть, какая именно, но осмелюсь предположить, что это современный Realtek ALC1150, поскольку именно он встречается на последних платах компании, основанных на чипсете Intel Z87.

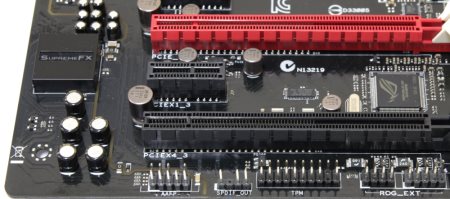

На материнской плате ASUS Maximus VI Hero маловато слотов расширения – всего шесть штук. Один показался лишним, и производитель убрал его.
Сразу видно, что под верхним слотом PCI-e просится еще один, но него размещение даже не предусмотрено. Если вы пользователь двухслотовой видеокарты, то для вас эта потеря будет незаметна. Всего же на плате присутствуют три слота PCI-e x16 и три PCI-e x1. не много ли получается линий? Два красных PCI-e x16 стоят обособлено и идут напрямую из процессора, контроллер которого поддерживает третье поколение этого интерфейса. На них выделено 16 линий, которые они могут делить пополам. Откуда взялись остальные? Чипсет. Однако, он может обеспечить только 4 линии, а здесь вместе получается семь. Никаких дополнительных мостов и контроллеров нет, но спецификация открывает нам глаза: работает либо x4 либо x1+x1+x1.

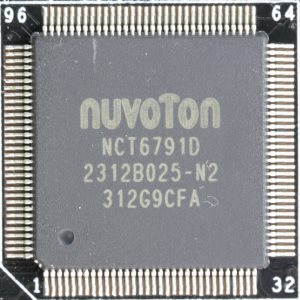

Недалеко от чипсета находится микросхема контроллера ввода вывода и системного мониторинга Nuvoton NCT6791D.

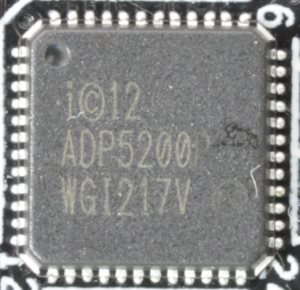

По левому краю можно обнаружить гигабитный сетевой контроллер Intel I217V.

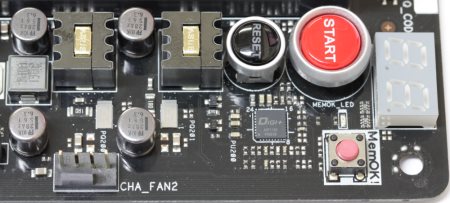

В правом верхнем углу находится много всего интересного.

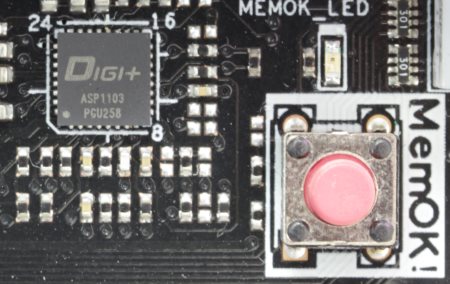

Прежде всего там можно увидеть сдвоенный семисегментный индикатор POST кодов загрузки и инициализации. Рядом находятся кнопки Power и Reset, а также MemOK!. Кроме этого там можно обнаружить две фазы питания памяти вместе с ШИМ-контроллером ASUS ASP1103.

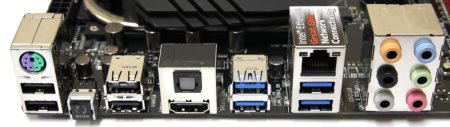

На задней панели расположились следующие компоненты.
- Один разъем PS/2 для подключения мыши или клавиатуры;
- Четыре разъема USB 2.0;
- Четыре разъема USB 3.0;
- Один видеовыход HDMI;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Одна кнопка BIOS FlashBack.
