Power Color AX7770 1GBD5-HE

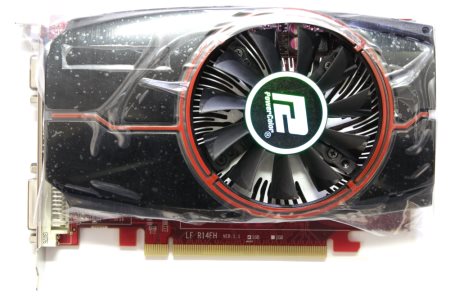

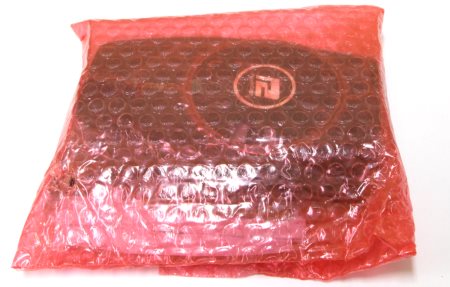

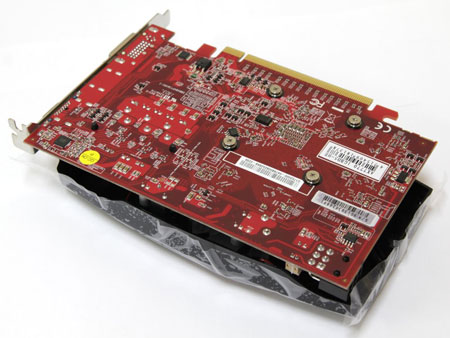

Мы уже познакомились с одной видеокартой этого производителя, которая была основана на эталонном дизайне. Чем отличается эта версия из названия понять сложно. Ясно лишь то, что карта поставляется в ОЕМ исполнении. Упаковка представляет собой ни что иное, как антистатический пакет с воздушными элементами.

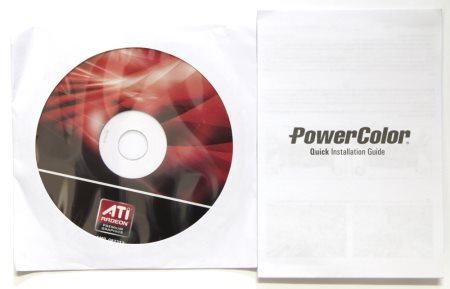

В комплекте поставки – только инструкция и диск с программным обеспечением.

Даже ни одного переходника. Если со стороны поддержки мониторов всё понятно: присутствуют три наиболее распространённых интерфейса, то с питанием – не до конца. Опять производитель проигнорировал заботу о тех покупателях, у которых до сих пор нет в блоке питания шестиконтактного разъема PCI-e.

Уже по видеовыходам на задней панели можно смело заявить, что дизайн видеокарты не эталонный.

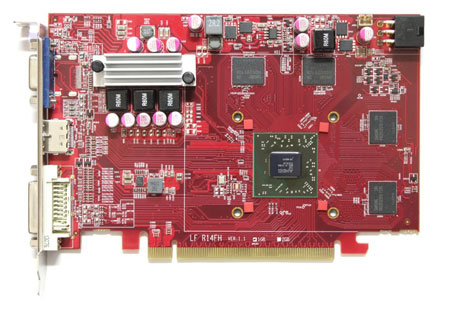

В остальном внешне она очень похожа на рассмотренную ранее. Похожая система охлаждения и тот же цвет печатной платы. Что касается расположения силовых элементов, то сразу это не заметишь. Если же присмотреться, то поймёшь, что у этого дизайна нет ничего общего с референсным.

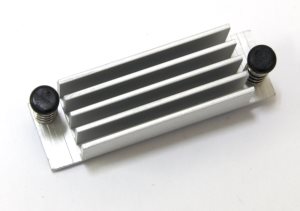

К тому же силовые элементы сразу не заметишь потому, что транзисторы закрыты небольшим алюминиевым радиатором.

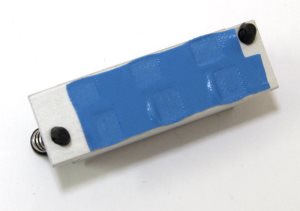

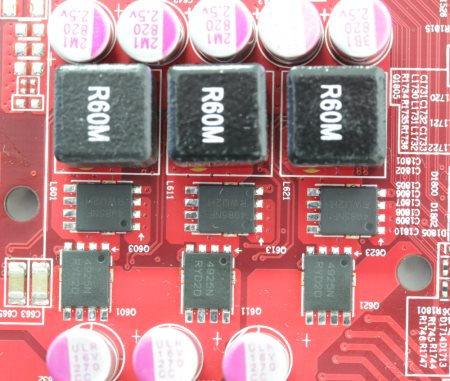

Он крепится при помощи двух пластиковых клипс на пружинках, а в качестве термоинтерфейса используется синяя терморезинка толщиной около 1 мм. Питание выполнено по схеме 3+1+1.

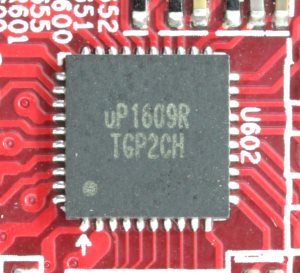

ШИМ контроллер обеспечивающий графический процессор представлен микросхемой uPI Semiconductor uP1609R, распаянной с обратной стороны.

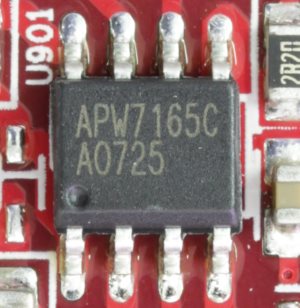

Кроме него можно обнаружить ещё два Anpec APW7165C. Один из них распаян спереди сверху, а другой сзади.

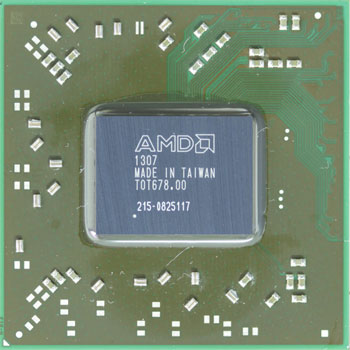

С лицевой стороны находится видеопроцессор AMD Cape Verde XT.

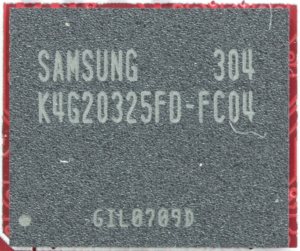

Повёрнутой буквой "Г" его окружают четыре микросхемы памяти типа GDDR5 производства компании Samsung.

Вместе они обеспечивают 128-ми разрядный интерфейс, а их совокупный объём составляет 1 Гбайт. С обратной стороны чипов памяти нет. С первого взгляда кажется, что система охлаждения не претерпела изменений, и производитель решил не сорить деньгами, а на все модели семейства установить одинаковые кулеры. Однако это не так.

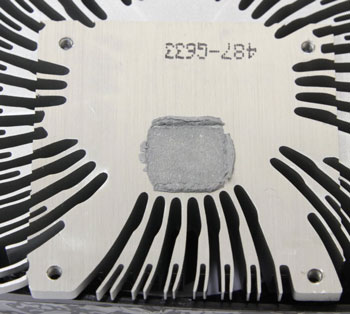

Здешняя конструкция также не очень сложная, но немного отличается. Крепление по-прежнему осуществляется при помощи четырёх подпружиненных винтов. В качестве термоинтерфейса используется мягкое вещество серого цвета.

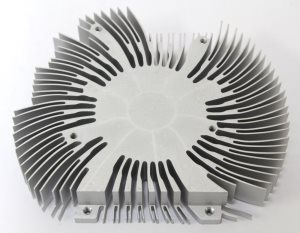

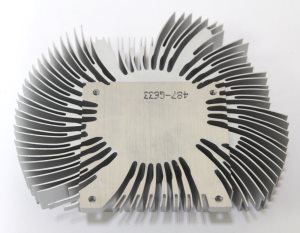

Теперь стало заметно основное отличие – это радиатор. Он также изготовлен из алюминиевого сплава, но на этот раз не окрашен в чёрный цвет, и форма его абсолютно другая.

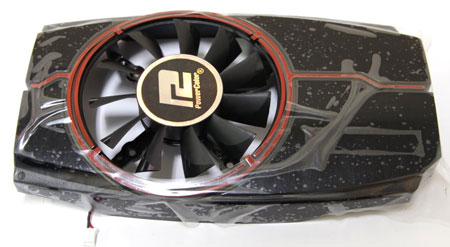

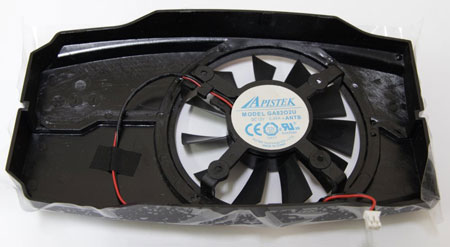

Зато кожух с интегрированным в него вентилятором остался без изменений, поэтому две разные системы охлаждения так легко спутать с первого взгляда.

Здесь также используется устройство Apistek GA82О2U с техническими характеристиками 12 В, 0,45 А.

На видеокарте присутствует шестиконтактный разъём для дополнительного питания, но при этом переходника в комплекте нет.

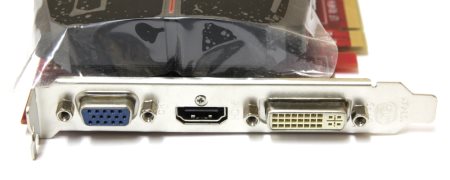

На задней панели находятся три различных видеовыхода.

• 1х D-Sub;
• 1x - DVI-I;
• 1x - HDMI.

Эту видеокарту очень легко спутать с рассмотренной ранее Power Color AX7770 1GBD5-DH потому, что цветовая палитра у них одинаковая, а также абсолютно совпадает кожух системы охлаждения. При этом дизайн печатной платы и радиатор кулера отличаются кардинально.
