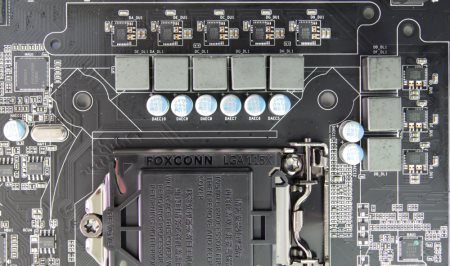

Питание процессора выполнено по восьмифазной схеме. По сравнению с платой Gigabyte Z87M-D3H их количество возросло вдвое.

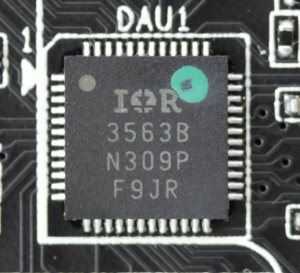

В качестве основного ШИМ-контроллера используется микросхема International Rectifier IR3563, которая обеспечивает восемь фаз.

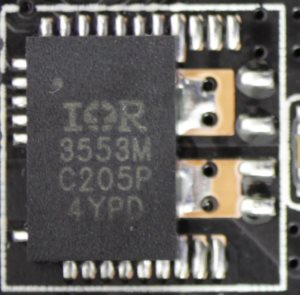

Здесь применяются сборки International Rectifier IR3553 с интегрированным драйвером и транзисторами типа Low Rds(on). Технология PowlIRstage обеспечивает эффективность до 95%.
реклама

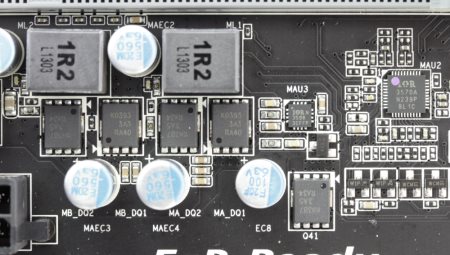

Все остальное уже встречалось много раз – это катушки индуктивности в ферритовых корпусах и твердотельные конденсаторы. Стоит вспомнить, что система питания памяти тоже цифровая, для ее реализации используется ШИМ-контроллер International Rectifier IR3570.

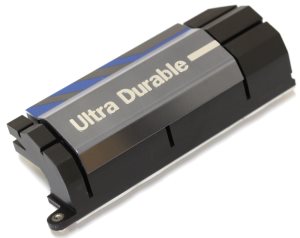

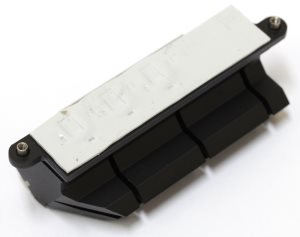

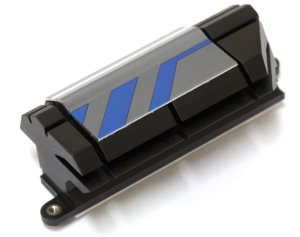

Тепло от транзисторных сборок отводят два алюминиевых радиатора черного цвета.
Сверху каждого находится декоративная пластинка. В качестве термоинтерфейса применена терморезинка толщиной около 1 мм.

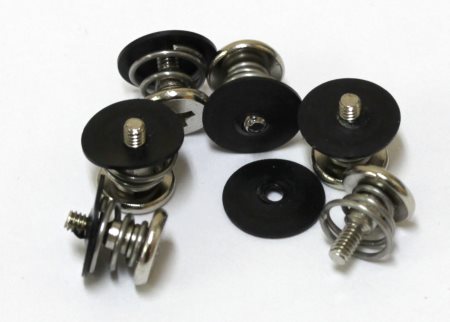

Крепятся все теплорассеиватели при помощи двух подпружиненных винтов.
реклама

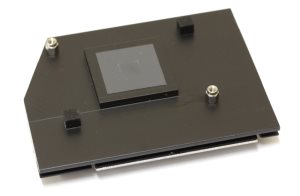

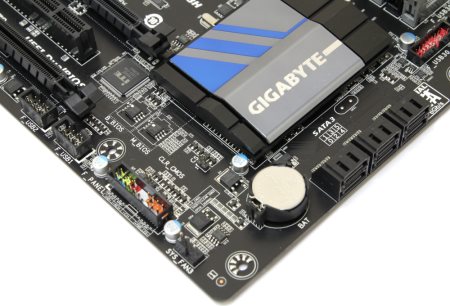

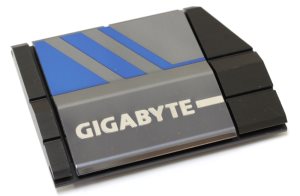

Еще один радиатор закрывает набор логики Intel Z87.
Он традиционно прикрыт алюминиевой декоративной крышкой. В качестве термоинтерфейса здесь применяется тонкая черная терморезинка. Благодаря ей кристалл чипсета снова не пришлось отчищать. Само крепление по-прежнему осуществляется при помощи двух подпружиненных винтов.
Справа от него находятся шесть портов SATA 6 Гбит/с. Поддерживаются различные уровни RAID, а также самые современные технологии Intel Rapid Start Technology, Intel Smart Response Technology и Intel Smart Connect Technology. Никаких дополнительных контроллеров нет, поэтому все представленные разъемы реализованы силами установленного набора логики.

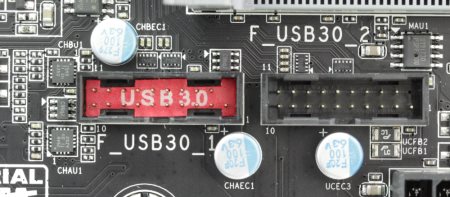

Выше расположились две колодки USB 3.0 для подключения четырех устройств.
Одна из них выделена красным цветом и обеспечивает большую силу тока, необходимую для быстрой зарядки мобильных устройств. На задней панели размещены еще шесть разъемов USB 3.0. Вместе с двумя колодками в итоге выходит десять портов.
Сам чипсет поддерживает всего шесть, оставшиеся четыре представлены двумя контроллерами Renesas D720210.

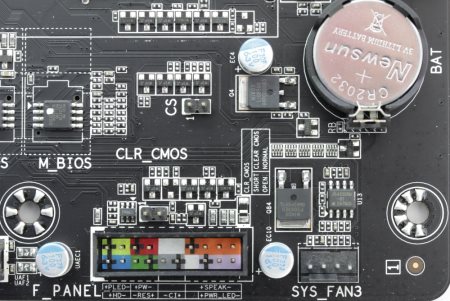

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.

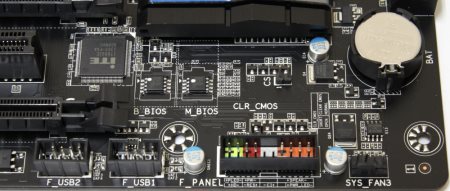

Рядом с ним распаяны две микросхемы BIOS, перемычка для сброса настроек и батарейка.
реклама
Левее по нижнему краю расположились две колодки USB 2.0 для подключения четырех устройств. Еще два разъема этого стандарта находятся на задней панели.

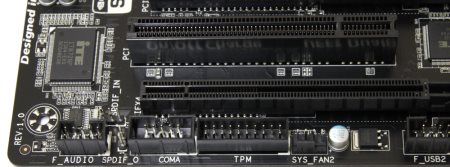

В левом нижнем углу можно обнаружить разъем для подключения передней аудиопанели, COM-порт и колодку для подключения TPM модуля.

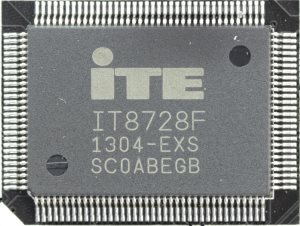

Рядом распаян контроллер ввода/вывода и системного мониторинга ITE IT8728F.

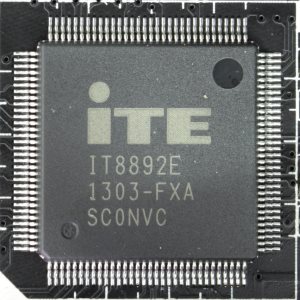

Однако, он не единственный на плате. Есть еще один – ITE IT8892E, который распаян между нижним и средним разъемом PCI-e x16.

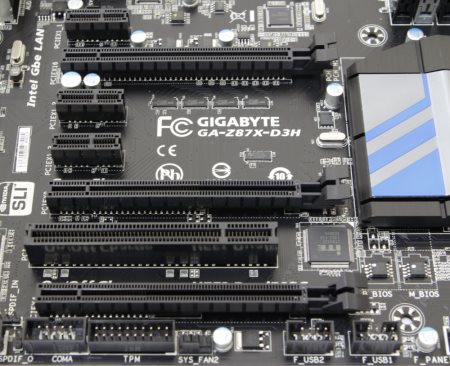

Всего на плате Gigabyte Z87X-D3H семь слотов расширения.
Три PCI-e x16, столько же PCI-e x1 и один обычный PCI. Все они черного цвета. Самый нижний PCI-e x16 работает в режиме x4, да к тому же поддерживает только второе поколение этого интерфейса. Оставшиеся два – полноценные Gen 3 от процессорного контроллера. Вместе они делят шестнадцать линий PCI-e. Это значит, что официально поддерживается не только CrossFire, но и SLI. Иначе, зачем мостик, объединяющий видеокарты, вложен в комплект?

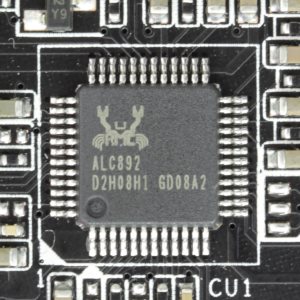

По левому краю разместился восьмиканальный звуковой кодек Realtek ALC892.

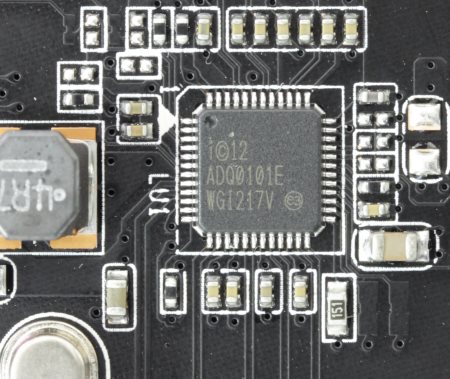

Немного выше находится микросхема гигабитного сетевого контроллера Intel I217V.

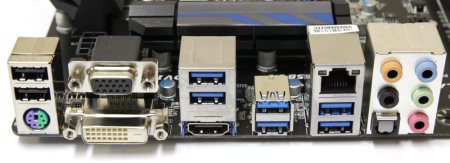

На задней панели можно обнаружить следующие разъемы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Шесть разъемов USB 3.0;
- Два разъема USB 2.0;
- Один видеовыход HDMI;
- Один видеовыход DVI-D;
- Один видеовыход D-Sub;
- Один гигабитный сетевой разъем RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
