Тестовый стенд
Тестирование материнской платы Gigabyte Z87M-D3H проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-4770K (3500 МГц);
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-4;
- Материнская плата: Gigabyte Z87M-D3H, версия BIOS F6;
- Память: 2 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
- Видеокарта: Sapphire HD 7750 (800/4500 МГц (ядро/память));
- Накопитель SSD: Corsair Performance PRO 256 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Вт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
В тот момент, когда я брал в руки ASUS Gryphon Z87, во мне еще жила надежда на получение приличных результатов. Здесь же я изначально отнесся к плате очень скептически. Судите сами, рядовая модель компании Gigabyte, нацеленная на массовую аудиторию. Может ли такой продукт блистать в разгоне? Да, бывают исключения, и я повидал немало таких, но в данном случае чуда не произошло.
Отчасти это объясняется тем, что многое перестало зависеть от самой системной платы. У меня на процессоре Intel Core i7-4770K свободный множитель, и какой коэффициент я поставлю, такой и должен заработать, разумеется, пропорционально увеличенному напряжению. Перегрев? Троттлинг? А при чем тут материнская плата?
реклама
Другое дело, оперативная память или шина BCLK. Да, контроллер встроен в процессор, но до модулей сигнал должен как-то доходить. Здесь уже многое зависит от разводки, поскольку на одной плате я легко получаю 2400 МГц с таймингами 11-11-11-30, а на другой только 2133 МГц с 9-10-10-28 и дальше вообще никак. То же самое происходит с шиной. На ASUS Gryphon Z87 без особых сложностей частота BCLK была поднята до 175 МГц, а здесь только 130 МГц.

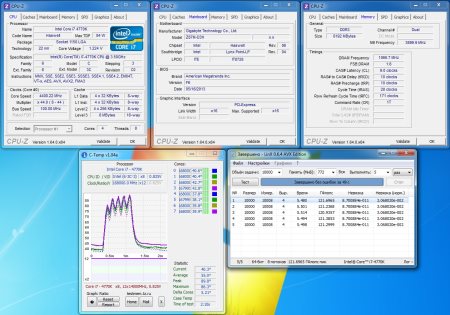

Со страйпом 166 МГц система отказывается запускаться. На 125 МГц такое происходит через раз, поэтому даже полученный результат нельзя назвать постоянным. Осталось лишь прибегнуть к помощи свободного множителя и снова упереться в сам процессор с его частотой 4400 МГц.
Память на Gigabyte Z87M-D3H тоже разгоняется не самым лучшим образом. Такие результаты, как DDR3 2133 МГц с таймингами 9-10-10-28-1Т, я получал еще на платформе Intel LGA 1155 вообще без поднятия напряжения. Здесь же оно было увеличено до 1.6 В. Какие бы большие основные и субтайминги я не ставил, рубеж в 2133 МГц не покорился. Приходится констатировать, что для разгона плата не подходит.
Производительность и тепловой режим
Тестирование Gigabyte Z87M-D3H проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 26°C в следующих режимах:

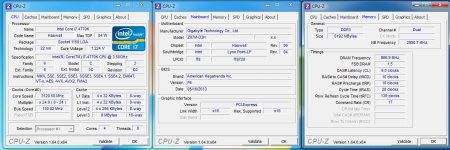

- Gigabyte Z87M-D3H, Intel Core i7-4770K (3500 МГц), турборежим 3900 МГц, память 1333 МГц, тайминги 9-9-9-24-1Т, Sapphire HD 7750;
- Gigabyte Z87M-D3H, Intel Core i7-4770K @ 4400 МГц (44х100), память 2133 МГц, тайминги 9-10-10-28-1Т, Sapphire HD 7750.
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
реклама
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark 2011
Performance, Marks
Включите JavaScript, чтобы видеть графики
3DMark 2013
Ice Storm, Marks
Включите JavaScript, чтобы видеть графики
Cloud Gate, Marks
Включите JavaScript, чтобы видеть графики
Fire Strike, Marks
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
PCMark 7
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
SVPmark 3.0.3a
Synthetic CPU, MC
Включите JavaScript, чтобы видеть графики
Synthetic CPU, MG
Включите JavaScript, чтобы видеть графики
AIDA64 2.70 Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
AIDA64 3.00 Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
