Обзор и тестирование материнской платы Gigabyte GA-Z87M-D3H (страница 2)
реклама

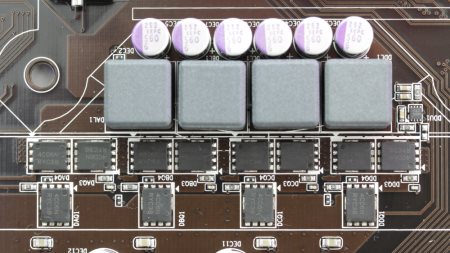

Питание процессора выполнено по четырехфазной схеме. Похоже на то, что это и есть тот самый необходимый минимум.

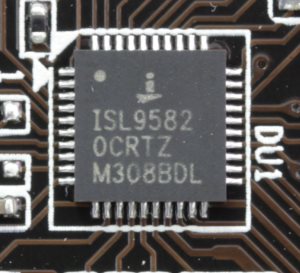

В качестве основного ШИМ-контроллера используется микросхема Intersil ISL9582.

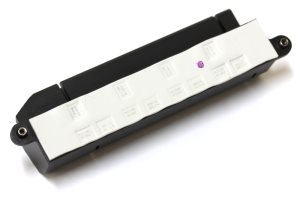

Транзисторы накрыты черным алюминиевым радиатором, который крепится с обратной стороны двумя подпружиненными винтами.
реклама

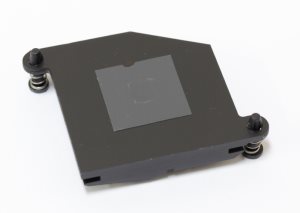

Ребер практически нет, а в качестве термоинтерфейса используется серая терморезинка толщиной около 1 мм.
Еще один радиатор отводит тепло от чипсета. По своему оформлению он очень напоминает первый. В первую очередь у него такой же черный цвет и золотая надпись сверху.

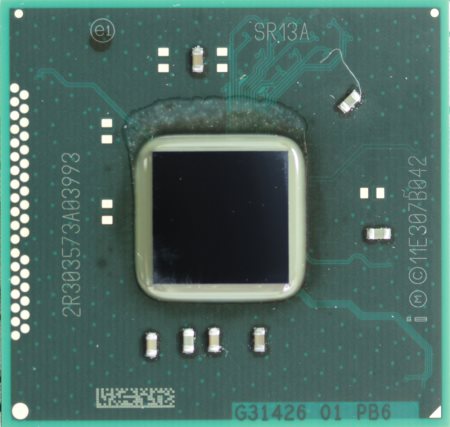

В качестве термоинтерфейса здесь применяется не привычная розовая «терможвачка», а тонкая черная терморезинка. Крепится этот алюминиевый радиатор двумя пластиковыми клипсами на пружинках по краям. Под ним скрыт набор логики Intel Z87, который даже не пришлось отчищать.

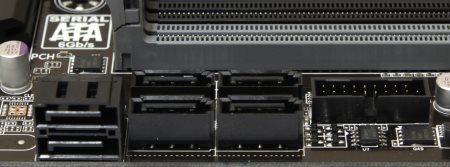

По правой стороне в середине находятся шесть портов SATA 6 Гбит/с и одна колодка USB 3.0.
реклама
На задней панели разместились еще четыре разъема USB 3.0. Все это хозяйство представлено силами одного чипсета. Вдобавок поддерживаются различные уровни RAID, а также самые современные технологии Intel Rapid Start Technology, Intel Smart Response Technology и Intel Smart Connect Technology.

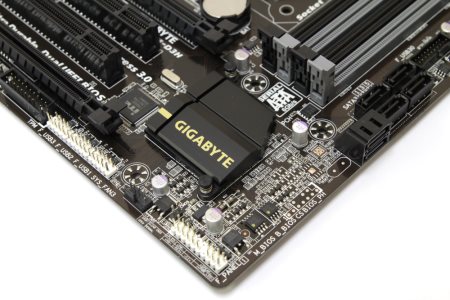

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса, а также две микросхемы BIOS.
Рядом по нижнему краю можно видеть три колодки USB 2.0 и разъем для установки TPM модуля.

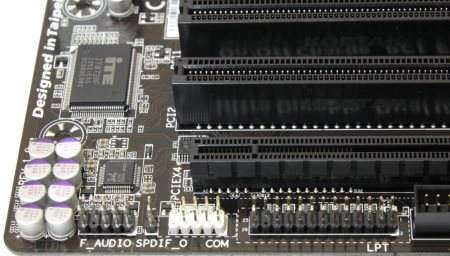

С уважением и пониманием отношусь к поддержке старых интерфейсов, но здесь, на мой взгляд, уже перебор. Если COM-порт по-прежнему востребован, то LPT свое уже отжил и его давно заменили не только различные переходники-адаптеры, но и сами устройства постепенно исчезли.

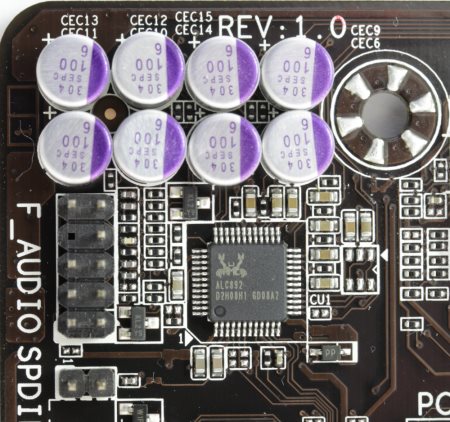

В левом нижнем углу распаяна микросхема восьмиканального звукового кодека Realtek ALC892. Рядом находится разъем для подключения передней аудиопанели.

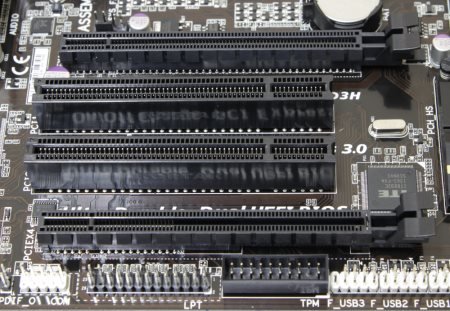

На материнской плате Gigabyte Z87M-D3H представлены четыре слота расширения.
Два PCI-e x16 и два обычных PCI. Все они окрашены в черный цвет. Самый нижний PCI-e x16 работает в режиме x4. А вот верхний полноскоростной, да еще и третьего поколения. Хотя и обычный PCI до сих пор актуален, поэтому без него порой обходиться непросто. Правда, переломный момент уже наступил и практически не осталось устройств, которые не заменяются аналогом с интерфейсом PCI-e.
Из мультиграфических технологий поддерживается только CrossFire, который я бы не рискнул здесь использовать из-за разницы в слотах PCI-e x16.

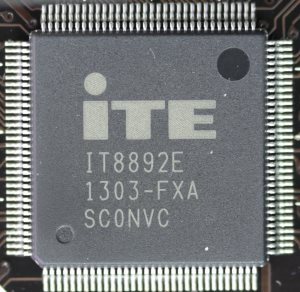

Справа от нижнего разъема PCI расположился контроллер ввода/вывода ITE IT8892.
реклама

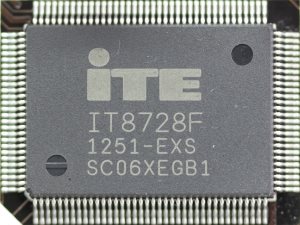

По правому краю находится еще один – ITE IT8728F.

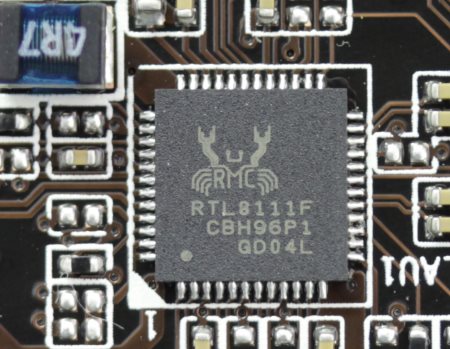

Еще выше расположена микросхема гигабитного сетевого контроллера Realtek RTL8111F.

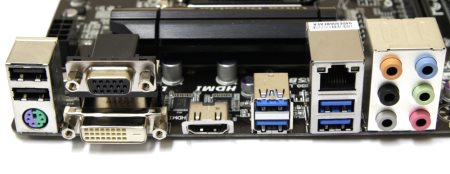

На задней панели находятся следующие разъемы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Четыре разъема USB 3.0;
- Два разъема USB 2.0;
- Один видеовыход HDMI;
- Один видеовыход DVI-D;
- Один видеовыход D-Sub;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack.
После детального изучения особенностей понимаешь, что на плате нет ничего лишнего. Есть базовый набор различных современных интерфейсов и нет никакого избытка в виде дополнительных контроллеров или разделения слотов PCI-e x16 на х8+х8. Система питания представлена всего четырьмя фазами, а если бы на транзисторах не оказалось радиатора, то Gigabyte Z87M-D3H могла бы сойти за бюджетную модель.
Технические характеристики
Поддерживаемые процессоры | Celeron, Pentium, Core i3, i5, i7 четвертого поколения в исполнении Socket 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z87 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 2933 (разгон) МГц |
Слоты расширения | 1 - PCI-e 3.0 x16 1 - PCI-e 2.0 x16 (х4) 2 – PCI 2.2 |
Поддержка Multi-GPU | CrossFireX |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z87; RAID 0, 1, 5, 0+1, JBOD |
Поддержка mSATA | нет |
Сеть | 1х Realtek RTL8111F |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 2+6x USB 2.0 (Intel Z87) |
USB 3.0 | 4+2x USB 3.0 (Intel Z87) |
IEEE-1394 | нет |
Системный мониторинг | ITE IT8892, ITE IT8728F |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы задней панели | 1x PS/2 2x USB 2.0/1.1 4х USB 3.0 1x RJ-45 1x D-Sub 1x HDMI 1x DVI-D 6x 3.5 мм Jack |
Фирменные технологии |
|
Размеры, мм | 244 x 225 |
Форм-фактор | mATX. |
