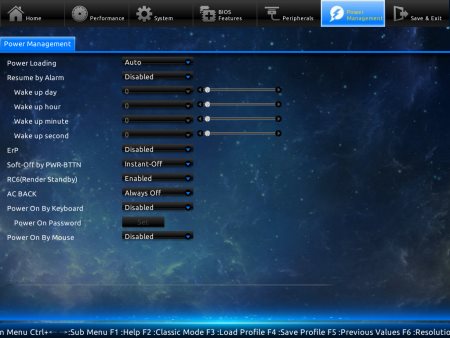

Затем идет раздел Power Management.

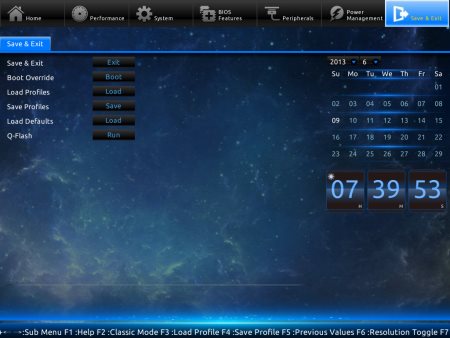

В самом конце находится Save & Exit.

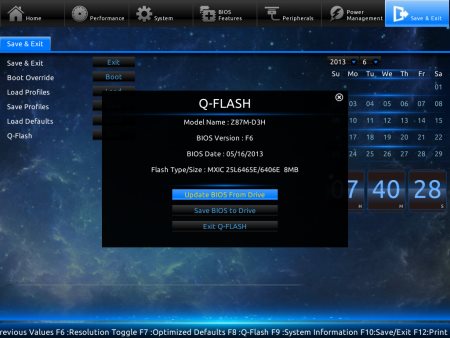

Отсюда можно запустить утилиту Q-Flash.
реклама
Чтобы быстро перейти в классический режим, необходимо нажать клавишу F2. Перед нами появляется практически все то же самое, но без красивых обоев.

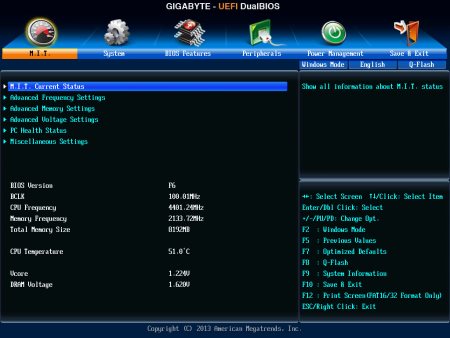

Этот режим мне показался более привычным и информативным. Открывается он на вкладке M.I.T. основного верхнего меню. Здесь есть несколько ссылок.

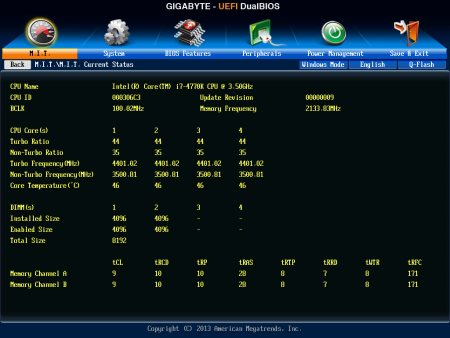

M.I.T. Current Status.

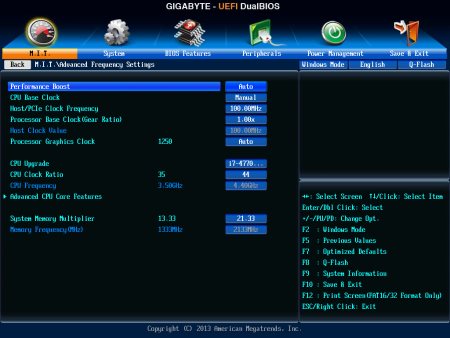

Advanced Frequency Settings.
реклама

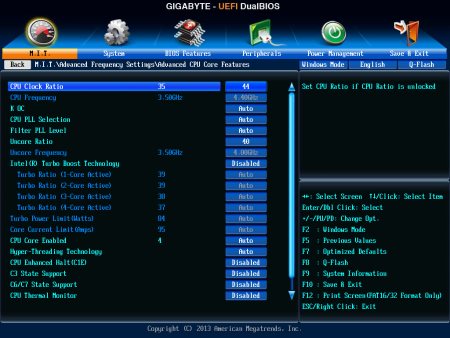

Здесь есть ссылка Advanced CPU Core Features.

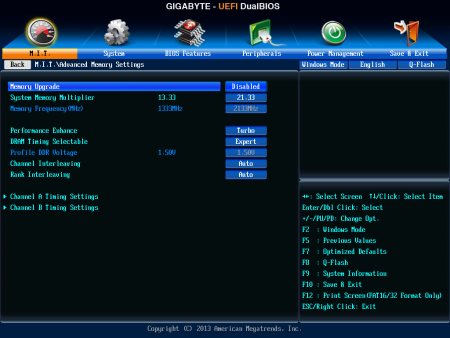

Возвращаемся назад и выбираем Advanced Memory Settings.

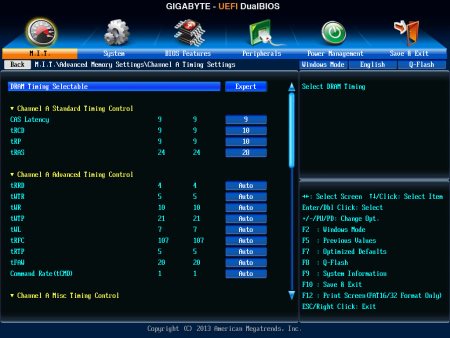

Присутствуют две ссылки Channel A Timing Settings и Channel B Timing Settings.

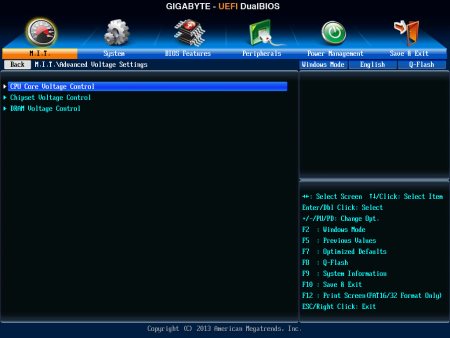

Дальше идет Advanced Voltage Settings.
Три ссылки делят пункты изменения напряжения по компонентам.

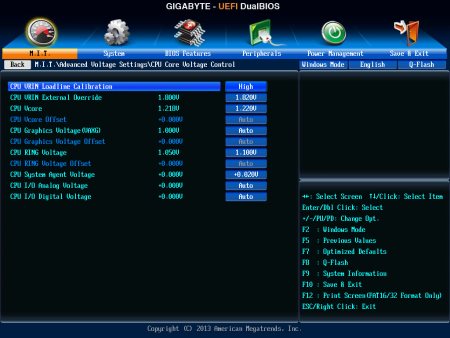

CPU Core Voltage Control.

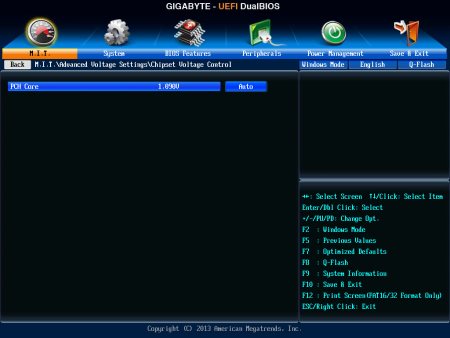

Chipset Voltage Control.

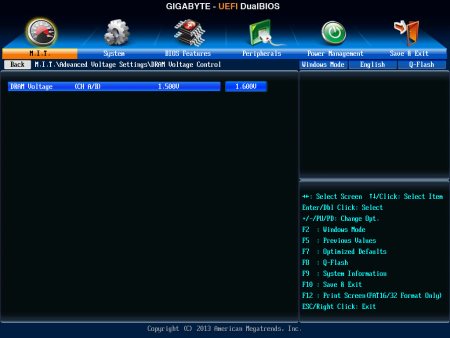

DRAM Voltage Control.
реклама
Напряжение на компонентах изменяется в следующих диапазонах:
- CPU VRIN (от 1.0 до 2.3 В с шагом 0.01 В);
- CPU VCore (от 0.5 до 1.8 В с шагом 0.001 В);
- CPU Graphics (от 0.5 до 1.7 В с шагом 0.001 В);
- CPU Ring (от 0.8 до 1.8 В с шагом 0.001 В);
- CPU I/O Analog (от -0.300 до +0.400 В с шагом 0.001 В);
- CPU I/O Digital (от -0.300 до +0.400 В с шагом 0.001 В);
- PCH Core (от -0.300 до +0.400 В с шагом 0.001 В);
- DRAM Voltage (от 1,150 до 2.1 В с шагом 0.005 В).

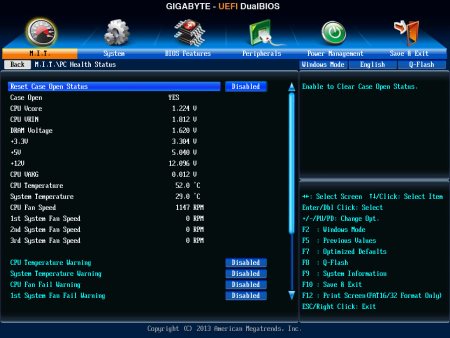

Самая нижняя ссылка – PC Health Status.

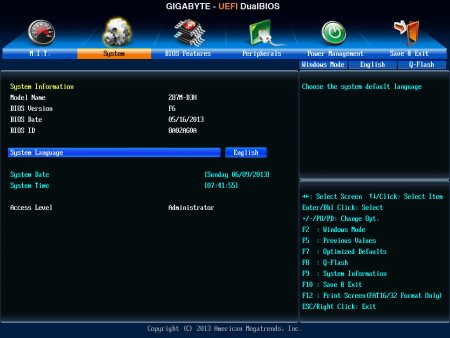

Следующим разделом меню идет вкладка System.

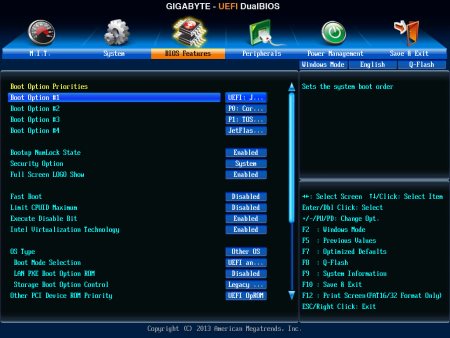

Затем BIOS Features.

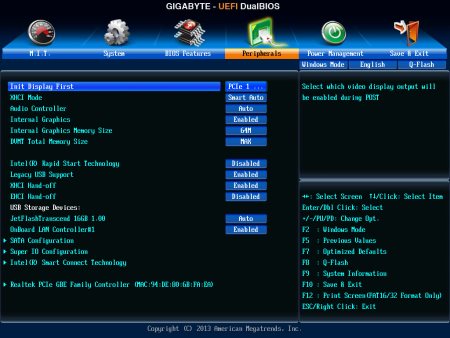

Peripherals.
Power Management.

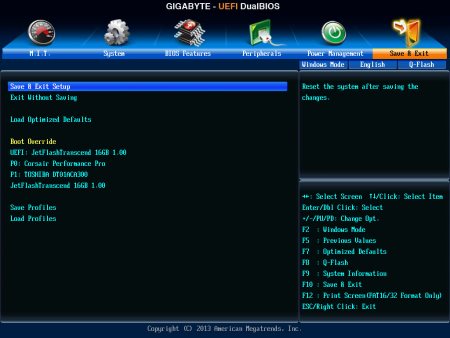

Save & Exit.
Таким образом, меню настроек как бы дублируется в двух разных режимах, которые, по сути, отличаются только задним фоном. Прошлый вариант с трехмерной моделью был куда интереснее.
