Технические характеристики
Поддерживаемые процессоры | Все модели CPU AMD для разъема FM2 (с тепловым пакетом до 100 Вт) |
Системная логика | AMD A85X (Hudson-D4) |
Оперативная память | 2x DIMM DDR3-1066/1333/1600 МГц (номинальный режим) и 1866/2133/2400 (разгон); Поддержка Intel Extreme Memory Profiles (XMP) 1.2/1.3 и AMD Memory Profile (AMP) |
Слоты расширения | 1x PCI-e 2.0 16x |
Режимы работы видеосистемы | Поддержка технологии AMD Dual Graphics |
Разъемы под накопители | 7x SATA 6 Гбит/с (AMD A85X); 1x eSATA 6 Гбит/с (AMD A85X) |
Сетевой адаптер | Broadcom BCM57781; 10/100/1000 Мбит/с LAN |
Аудиокодек | HD Realtek ALC892 (2/4/5.1/7.1-channel) |
USB | 2x USB 3.0/2.0 (задняя панель) AMD A85X; 4x USB 2.0/1.1 (задняя панель) AMD A85X; 2x USB 3.0/2.0 (внутренние разъемы платы) AMD A85X; 4x USB 2.0/1.1 (внутренние разъемы платы) AMD A85X |
Разъемы задней панели | 1x HDMI; 1x DVI-D; 1x VGA; 2x USB 3.0/2.0; 4x USB 2.0/1.1; 1x eSATA 6 Гбит/с; 1x PS/2; 5x аналоговый аудиоразъем («мини-джек»); 1x S/PDIF (оптический); 1x RJ-45 |
Внутренние разъемы | 7x SATA 6 Гбит/с; 4x USB 2.0/1.1; 2x USB 3.0/2.0; 1x S/PDIF Out; 1x Front panel audio |
Разъемы для подключения вентиляторов | 2x 4-pin; 1x 3-pin |
Комплектация | Диск с драйверами и утилитами; Инструкции; 4 шлейфа SATA 6 Гбит/с; Заглушка панели I/O для корпуса |
Форм-фактор | mITX |
Габариты, мм | 170 x 170. |
Тестовый стенд
Для тестирования была собрана следующая конфигурация:
- Материнская плата: ASRock FM2A85X-ITX (BIOS 1.4);
- Процессор: AMD A10-5800K;
- Система охлаждения процессора: Ice Hammer IH-1500 (стандартные вентиляторы);
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2x2 Гбайта, двухканальный режим);
- Видеокарта: AMD HD 7950 (AMD reference);
- Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
- Блок питания: Hiper K1000, 1 кВт;
- Корпус: открытый стенд.
Программное обеспечение
- Операционная система: Windows 7 x64 Ultimate;
- Драйвер видеокарты: AMD Catalyst 12.10;
- Вспомогательные утилиты:
- SpeedFan 4.47;
- Real Temp 3.70;
- CPU-z 1.63;
- LinX 0.6.5;
- Prime 27.9 build 1 (Small FTTs).
Отдельно отмечу, что специально для теста малогабаритной платы был подобран соответствующий кулер. В некоторых предшествующих тестированиях на mITX платы устанавливались очень производительные системы охлаждения – вплоть до огромных двухсекционных «башен». Безусловно, для полной реализации разгонного потенциала это верный подход, но система в такой конфигурации получается разбалансированной и далекой от реальности. Вот почему в этот раз было решено выбрать более подходящий вариант.
реклама
В ближайшее время вниманию читателей будет представлен отдельный материал, посвященный тестированию малогабаритных кулеров на платформе FM2.
Разгон
Предлагаю начать с изучения поведения системы при стандартных настройках. В простое множитель CPU снижается до 14, при этом напряжение составляет 0.936-0.95 В.
Частота шины выдерживается платой не слишком точно – наблюдаются скачки с амплитудой до 0.4 МГц. Чаще всего это значение занижается на 0.18 МГц – именно такой момент запечатлен на скриншоте.
Под нагрузкой напряжение поднимается до 1.3-1.32 В. При этом частота процессора достигает 4200 МГц. Стоит отметить, что при многопоточной нагрузке система авторазгона работает в режиме «рубильника» – независимо от сложности теста частота мгновенно достигает максимума (без промежуточных значений).
реклама
Ряд экспериментов по разгону позволил выявить сразу несколько проблем.
Во-первых, плата не позволяет с достаточной точностью регулировать базовую частоту. Если при стандартных настройках она обычно чуть занижается, то при увеличении частоты вручную реальное значение, наоборот, начинает обгонять выставленное пользователем. Так, при 103 МГц на практике наблюдается 103.6. А чтобы получить 106 МГц мне пришлось умышленно выставлять 105. Непорядок.
Но к этому можно приспособиться – а вот следующая особенность платы очень мешает нормальному разгону. Дело в том, что система при изменении базовой частоты обычно загружается далеко не с первой попытки. Более того, в большинстве случаев при любом изменении этого параметра после перезагрузки происходит «глухое» зависание, требующее принудительного отключения питания.
При этом после нескольких неудачных попыток старта есть вероятность (именно так!), что плата отрапортует о «неудачном оверклокинге» и предложит перейти в BIOS Setup. Парадокс, но если после этого перезагрузиться еще раз (с теми же настройками), то, скорее всего, все заработает как надо. Это чертовски неудобно: раз за разом перезагружая систему в процессе, невозможно понять – «капризничает» ли она или же настройки на самом деле завышены. Если же не угадать, и после сообщения об ошибке перезагрузиться с заведомо нерабочей частотой, весь цикл придется повторять снова.

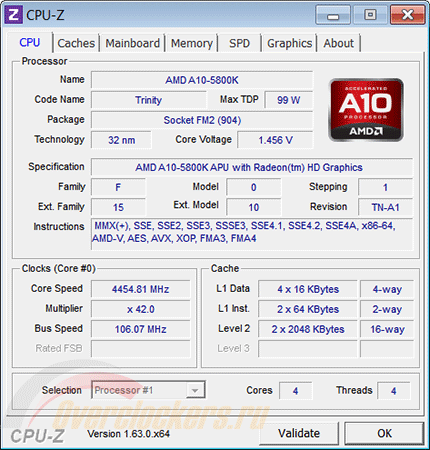

При изменении множителя CPU подобных проблем не замечено. У такого способа разгона тоже есть право на существование, но часто выгоднее использовать комбинированный метод с одновременным изменением частоты и множителя. К примеру, в моем случае оптимальным оказался вариант 42х106, поскольку при регулировке только множителя процессор упирался в значение 44 (с частотой 4400 МГц). Выигрыш составил более 50 МГц:
Максимальное напряжение было решено ограничить разумным значением 1.45 В, так что частота 4454 МГц и стала итоговым достижением этой системы. Что ж, совсем неплохо – этот показатель соответствует возможностям стендового процессора при указанном напряжении. Однако достигнут он был со значительными затруднениями – времени на бесконечные перезагрузки было потрачено значительно больше, чем на итоговую проверку стабильности стресс-тестами.
Еще одна проблема – исключительно высокая температура силовых ключей. Радиаторы (из-за пластиковых защелок) не очень плотно прилегают к корпусам MOSFET – так что их температура невысока, не более 66 градусов. Однако термопара, закрепленная на текстолите с обратной стороны платы, позволила снять значение уже в 82 градуса! Несложно представить, до какой степени «раскаляются» сами ключи при разгоне с повышением напряжения.
Видеоядро удалось заставить работать на частоте более 1 ГГц без увеличения напряжения питания.
Заключение
Подведение итогов предлагаю начать с традиционного перечисления достоинств и недостатков протестированной модели. Нужно отметить, что плата оценивается в сравнении с конкурирующими решениями, использующими тот же набор логики. Вот почему среди плюсов не нашлось место таким пунктам, как, например, «наличие большого числа портов SATA 6 Гбит/c» – это не заслуга ASRock, а следствие использования AMD A85X. С другой стороны, не будет и надуманных минусов. Здесь не стоит жаловаться на отсутствие кнопок для управления открытым стендом или усиленного многофазного преобразователя питания – это атрибуты моделей совсем другой категории. Если постараться рассуждать максимально объективно, получается следующее.
Плюсы:
- Общее качество изготовления, грамотное размещение элементов на текстолите;
- Использование качественной элементной базы;
- Полноценная реализация возможностей набора логики AMD A85X (с учетом ограничений данного форм-фактора);
- Наличие нескольких функциональных утилит в меню BIOS Setup.
Минусы:
- Чрезвычайно трудоемкий процесс разгона;
- Высокая температура элементов VRM APU после повышения напряжения питания.
В итоге можно заключить, что перед нами типичное потребительское устройство. Серьезных оверклокеров эта плата вряд ли заинтересует – возможностей BIOS Setup все же недостаточно для тонкой настройки, да и необходимость бесконечных перезагрузок может вывести из себя кого угодно. Зато FM2A85X-ITX отлично подходит для решения задачи, сформулированной во вступлении к данному обзору – для сборки компактного и недорогого домашнего компьютера без дискретной видеокарты.
реклама
При этом частоты, полученные при разгоне, нельзя назвать такими уж низкими. Если со следующими ревизиями BIOS проблема неустойчивого старта после изменения базовой частоты будет решена, на эту плату могут обратить внимание и любители разгона.
Выражаем благодарность:
- Компании 3Logic за предоставленную на тестирование материнскую плату ASRock FM2A85X-ITX.
