Технические характеристики
Название модели |
|
Тип конструкции |
|
Габариты корпуса (Ш х В х Г), мм |
|
Масса корпуса (нетто), кг |
|
Материал корпуса |
|
Цветовая вариация |
|
Внешние 5.25-дюймовые отсеки, шт. |
|
Внутренние 3.5-дюймовые отсеки, шт. |
|
Внутренние 2.5-дюймовые отсеки, шт. |
|
Слоты расширения, шт. |
|
Внешние порты |
1 x USB 2.0 1 x e-SATA HD Audio |
Поддержка материнских плат |
|
Система охлаждения |
Верхний вентилятор: 2 х 140 мм (~1000 об/мин, выдув) Задний вентилятор: 1 x 120 мм (~1200 об/мин, выдув) |
Максимальная длина видеокарты, мм |
|
Максимальная высота кулера CPU, мм |
|
Максимальная длина блока питания, мм |
|
Тестовый стенд
Во время испытаний в Lian Li PC-V750 собиралась следующая система:
- Материнская плата: ASUS P8P67 (Intel P67 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Система охлаждения процессора:
- Кулер: Thermalright TRUE Spirit 120;
- Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ~1200 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: A-Data DDR3-1333 AXDU1333GC4G9-2G, 2 x 4096 Мбайт (Low Voltage);
- Видеокарта: MSI GeForce GTX 570 (Overclocking Edition) 786/4200 МГц, 1280 Мбайт («референс»);
- Жесткие диски:
- Corsair Solid-State Drive FORCE SATA 6 Гбит/с 60 Гбайт (SSD), 1 шт.;
- Western Digital Caviar Blue WD10EALX SATA 6 Гбит/с, 1 Тбайт (2 пластины, 4 головки), 3 шт.;
- Блок питания: Thermaltake TR-500P TR2, 500 Вт;
- Корпус:
- Lian Li PC-V750;
- открытый стенд;
- Операционная система: Windows 7 Home Premium 64-бит.
Методика тестирования, используемые утилиты
реклама
Эффективность системы охлаждения корпуса сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жестких дисков. Так как в испытуемом корпусе не предустановлен контроллер вентиляторов, тестирование проводилось в одном скоростном режиме – при номинальной скорости вращения штатных вентиляторов. Во время испытаний на открытом стенде материнская плата располагалась горизонтально.

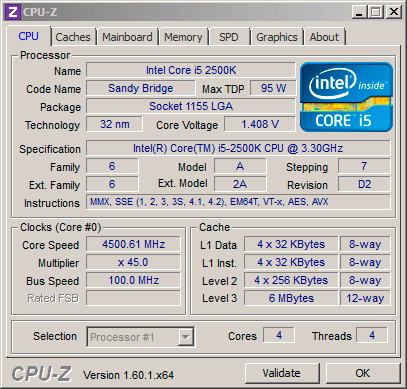

Процессор Intel Core i5–2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore поднималось в BIOS материнской платы до 1.4 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z составляло именно это значение. Во время нагрузки на ЦП напряжение Vcore не изменялось.

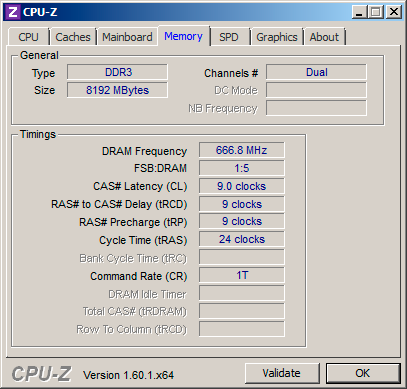

Оперативная память не разгонялась и функционировала на номинальной частоте 1333 МГц с задержками 9-9-9-24 1Т, при штатном напряжении 1.35 В.
Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем задачи выставлялся в значение 26 000 (5178 Мбайт), время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводились два аналогичных прогона.

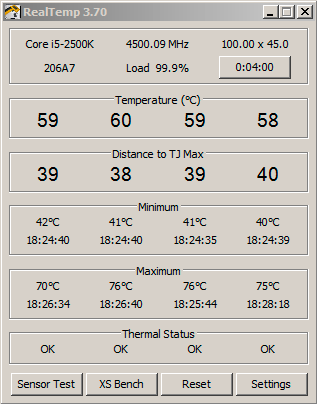

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
реклама
Для разогрева жестких дисков применялся пакет IOMeter. Использовался режим «Access Time», поскольку именно он наиболее сильно разогревает дисковую подсистему. Три стендовых Western Digital Caviar Blue WD10EALX нагружались одновременно. Время тестирования составляло 60 минут. Температурные показатели с «винчестеров» снимались с помощью программы AIDA64 v1.80.1484, учитывалась температура самого горячего HDD (как правило, результаты выдавали значение плюс-минус 1°С).
Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель на заводе. Для более сильного нагрева напряжение на GPU было увеличено с 1.000 до 1.025 В. Для прогрева использовался бенчмарк Heaven DX11 Benchmark 2.5 со следующими настройками:
- API: DirectX 11.0;
- Stereo 3D: Disabled;
- Shaders: High;
- Tessellation: Normal;
- Anisotropy: 16;
- Anti-aliasing: 4x;
- Full Screen: On;
- Resolution: 1920 x 1200.
Нагрев видеоускорителя проводился в течение 20 минут, а замеры температуры GPU осуществлялись при помощи утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчатки вентилятора СО видеокарты при тестировании последней задавалась как фиксированная – 66% (~2700 об/мин). Во время тестирования других компонентов обороты СО видеокарты понижались до номинальных (режим «Auto», 40%).
Кроме того, тестирование видеокарты проводилось в дополнительном режиме («+Fan» на графиках) с установленным на днище корпуса вентилятором (модель Lian Li, аналогичная двум верхним) типоразмера 140 x 140 x 25 мм, функционирующим на вдув, скорость вращения которого задавалась как ~1000 об/мин.
Стоит учесть, что стендовый видеоускоритель MSI GeForce GTX 570 OC получил эталонный дизайн и систему охлаждения турбинного типа. Соответственно, большая часть нагретого ею воздуха выбрасывается за пределы системного блока.
Для лучшей наглядности список программного обеспечения был занесен в таблицу.
Нагрев CPU | LinX 0.6.4 AVX Edition |
Мониторинг CPU | Real Temp 3.7, CPU-Z 1.6.1 x64 |
Нагрев GPU | Heaven DX11 Benchmark 2.5 |
Мониторинг GPU | MSI Afterburner 2.2.3 |
Нагрев HDD | IOMeter |
Мониторинг HDD | AIDA64 v1.80.1484 |
Температура окружающей среды в районе тестового стенда поддерживалась равной 22°C и не менялась во время тестирования. Для всех полученных результатов допускается погрешность измерения в районе +/– 2%.
Результаты тестирования
На графиках ниже представлены результаты тестирования.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Корпус Lian Li PC-V750 показал отменную эффективность охлаждения центрального процессора, температура которого не повышалась больше, чем на открытом стенде. Результаты составили одинаковое значение: 78 градусов по Цельсию в обоих случаях.
Ситуация с охлаждением графического адаптера вышла неординарная. Температура GPU подскакивает в корпусе до 97 градусов по Цельсию и срабатывает защита от перегрева. При этом на открытом стенде температура GPU составляет 80°C.
Виной всему практически полное отсутствие обдува видеокарты: сказывается и значительное удаление фронтальных вентиляторов, и установленные в корзину жесткие диски, которые «сидят» очень плотно, мешая прохождению воздушных потоков. Привносит дегтя и отсутствие каких-либо вентиляционных отверстий на левой боковине, в районе ускорителя.
реклама
Но не будем забывать про возможность установки вентилятора снизу. Как ни странно, при тестировании в таком режиме ситуация с охлаждением видеоускорителя не улучшилась. Температура GPU продолжает увеличиваться до 97 градусов по Цельсию. Посему вердикт: для сборки мощной игровой машины корпус Lian Li PC-V750 никуда не годится. По крайней мере, при использовании воздушной СО. На моей памяти это первая «башня» такого класса (Full Tower), где охлаждение видеокарты столь плохое.
Ради интереса было проведено тестирование при максимальной скорости вращения вентилятора СО видеокарты: 85%, ~4000 об/мин (режим «Fan, Max» на графиках). Но здесь деваться некуда, температура GPU снизилась до 64°C.
А вот эффективность охлаждения HDD, напротив, очень хороша: температура массива из трех плотно скомпонованных жестких дисков не поднимается в нагрузке выше 35 градусов по Цельсию, хотя на открытом стенде это значение доходит до 46°C.
Шум
Напоследок займемся изучением уровня шума, исходящего от работающего закрытого системного блока. Основная задача – исследовать шумность штатной СО корпуса и сравнить ее с шумом от открытого стенда (Open Stand на графиках).
Скорость вращения вентилятора процессорного кулера во время замера уровня шума не уменьшалась. Скорость вращения турбины СО видеокарты оставалась минимальной – 1440 об/мин (40%). Все привносящие шум жесткие диски отключались.
Звуковое давление замерялось цифровым шумомером Becool BC-8922*. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~26 дБ. Замеры проводились на расстоянии 0.5, 1 и 2 м от системного блока, так как именно на таком расстоянии чаще всего пользователь находится от компьютера. Шумомер располагался спереди от «системника» со смещением влево на 45 градусов.
*Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
На графике ниже можно ознакомиться с результатами тестирования.
Меньше - лучше
2 | 1 | 0.5 м
Включите JavaScript, чтобы видеть графики
Графики показывают, что Lian Li PC-V750 обладает шумностью выше среднего. И хотя подопечный «дырявостью» не отличается, тем не менее, работающие пять штатных вертушек дают о себе знать.
При среднем расстоянии от системного блока в один метр звуковое давление составляет 35 дБ, увеличиваясь до 38 дБ при сближении на расстояние в полметра и уменьшаясь до 33 дБ при отдалении на двухметровое расстояние. Субъективно, исходящий от компьютера шум на порядок выше, чем от открытого стенда, и отчетливо слышен. Но все же он не оказывает раздражающего воздействия и его можно назвать сносным.
По работе HDD можно сказать, что антивибрационное крепление делает свое дело – «грохотания» при частом перемещении головок диска не наблюдается. Передаваемая на корпус вибрация при работе диска в простое практически не заметна.
Заключение
Что в итоге? С одной стороны, полностью алюминиевая конструкция корпуса, высокое качество изготовления, продуманная компоновка и удобство сборки, а также поддержка крупногабаритного «железа» (включая платы форм-фактора E-ATX и XL-ATX). Не стоит забывать и про поддержку большого количества накопителей, с возможностью их горячей замены. Вдобавок Lian Li PC-V750 показал отличные результаты в плане эффективности охлаждения CPU и HDD.
Но, с другой стороны – с охлаждением видеокарты вышел косяк. Если собирать в рассмотренном корпусе игровой компьютер, то стоит заранее предусмотреть для нее возможность установки СВО. Из минусов также можно отметить лишь один внешний отсек для 5.25-дюймовых устройств. Для полноразмерной «башни» это явный недостаток.
Не все гладко и со стоимостью Lian Li PC-V750. В московской рознице заметить его в продаже не удалось, европейские же цены составляют примерно ~300-320 евро. В рублевом эквиваленте это будет около 12 000 рублей. Сказать честно, ценник завышен. Видимо, продукт больше рассчитан на обеспеченных пользователей.
Плюсы:
- Внешнее исполнение и дизайн;
- Высокое качество изготовления, полностью алюминиевая конструкция;
- Продуманность конструкции и удобство сборки;
- Отличная эффективность охлаждения CPU и HDD;
- Поддержка крупногабаритных комплектующих, включая платы форм-фактора E-ATX и XL-ATX;
- Поддержка большого количества накопителей с возможностью их горячей замены;
- Съемные противопылевые фильтры на всех впускных отверстиях;
- Наличие двух портов USB 3.0 и порта e-SATA;
- Модельный ряд, состоящий из трех вариаций, в том числе с прозрачным акриловым окном.
Минусы:
- Плохая эффективность охлаждения видеокарты;
- Только один внешний отсек для устройств;
- Высокая стоимость.
Выражаем благодарность:
- Компании 3Logic за предоставленный на тестирование корпус Lian Li PC-V750.
