Обзор и тестирование материнской платы Sapphire PURE Platinum A85XT (страница 3)

Минуло уже достаточно времени с момента анонса новой платформы AMD – Trinity. Однако материнские платы, для которых AMD представила несколько наборов логики, только сейчас наводнили рынок. В лаборатории уже тестировались платы Sapphire, предназначенные для процессоров Intel. Теперь производитель представляет флагмана для новой платформы AMD Socket FM2 – Sapphire PURE Platinum A85XT.

23 января 2013, среда 00:00

wildchaser для раздела Лаборатория

Страница 3 из 5

Технические характеристики

Поддерживаемые процессоры	AMD APU второго поколения в исполнении socket FM2
Системная шина, частота	UMI (2 Гбайт/с)
Системная логика	AMD FCH A85X
Оперативная память	4 x 240-pin DDR3 DIMM, двухканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 /2000 (разгон) / 2133 (разгон) МГц
Слоты расширения	2 - PCI-e 2.0 x16 (x8+x8) 2 - PCI-e x1 1 - PCI-e x4 2 - PCI 2.3
Поддержка Multi-GPU	да (CrossFire)
Поддержка SATA/RAID	7x SATA 6.0 Гбит/с портов – AMD A85X; RAID 0, 1, 5, 0+1, JBOD; 1х mSATA 6.0 Гбит/с.
Поддержка IDE и eSATA	нет; нет;
Сеть	1х Realtek RTL8111F;
Аудио	Realtek ALC892 – 8-канальный HD аудиокодек
USB 2.0	4+4x USB 2.0 (AMD A85X)
USB 3.0	2+2x - AMD A85X
IEEE-1394	нет
Системный мониторинг	Fintek F71889
Питание материнской платы	ATX 24-pin, 8-pin ATX 12V
Разъемы задней панели	1x PS/2 клавиатура или мышь 4x USB 2.0/1.1 2х USB 3.0 1x DVI-D 1x D-Sub 1x HDMI 1x Display Port 1x RJ45 1x optical S/PDIF Out 6x 3.5 мм Jack 1х антенна-индикатор Bluetooth
Размеры, мм	305 x 244
Форм-фактор	ATX.

Возможности BIOS

Как ни странно, но BIOS серьезных изменений не претерпел. Все по-прежнему выглядит топорно и совершенно не соответствует исполнению платы и комплекту поставки. Пробежаться по нему можно, посмотрев видеоролик.

Сама оболочка морально устарела и нуждается в таких нововведениях, как возможность делать скриншоты, но, с другой стороны, поддержка мыши уже есть. В самом низу разместились три удобные вставки, в которых можно увидеть текущие значения частот, напряжения на некоторых шинах, а также температурные показатели.

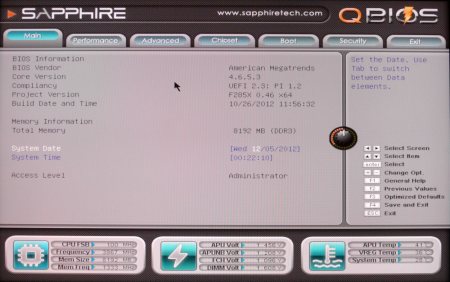

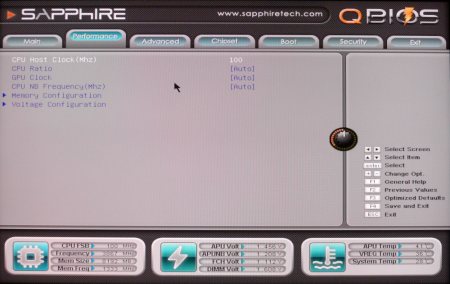

Меню настроек открывается на странице Main. Это видно по одноименной вкладке сверху. Здесь отображается версия BIOS, объем памяти, а также устанавливается время и дата. Следующая вкладка называется Performance.

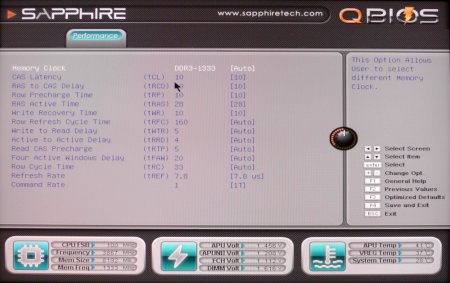

Именно здесь осуществляется разгон. Первые четыре пункта задают частоты и множители процессора и его шин. Ниже расположены две ссылки. Первая – Memory Configuration.

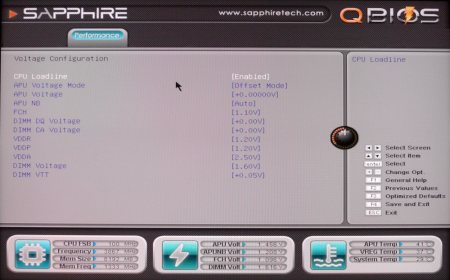

Здесь производится не очень тонкая, но все-таки настройка памяти и ее таймингов. За ней следом идет Voltage Configuration.

На этой странице можно изменить настройки напряжения в следующих диапазонах:

APU Voltage - (от 1.20000 до 1.70000 В с шагом 0.00625 В);
APU NB - (от 1.20000 до 1.54375 В с шагом 0.00625 В);
FCH - (от 1.10 до 2.30 В с шагом 0.01 В);
DIMM DQ - (от - 0.32 до + 0.32 В с шагом 0.01 В);
DIMM CA - (от - 0.32 до + 0.32 В с шагом 0.01 В);
VDDR - (от 1.20 до 1.83 В с шагом 0.01 В);
VDDP - (от 1.20 до 1.83 В с шагом 0.01 В);
VDDA - (от 2.50 до 3.13 В с шагом 0.01 В);
DIMM Voltage - (от 1.30 до 2.30 В с шагом 0.01 В);
DIMM VTT - (от - 0.32 до + 0.32 В с шагом 0.01 В).

Лично мне меню разгона показалось не очень удобным и информативным. На самом деле, невелико и количество настроек. Так, например, тайминги устанавливаются только основные, поэтому не все модули удастся завести. Где изменяется коэффициент шины HT? Загадка.

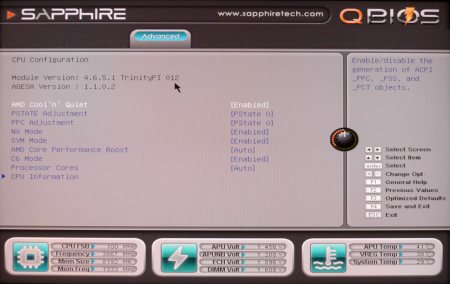

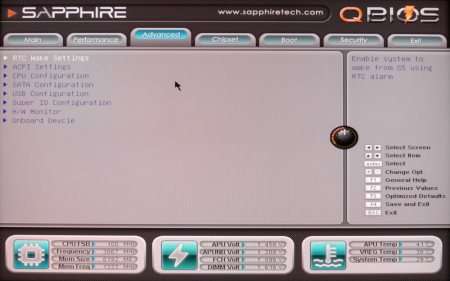

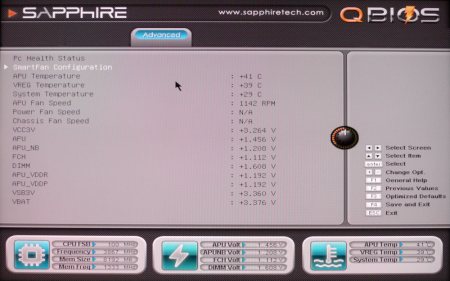

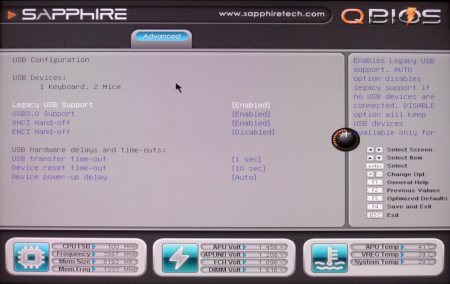

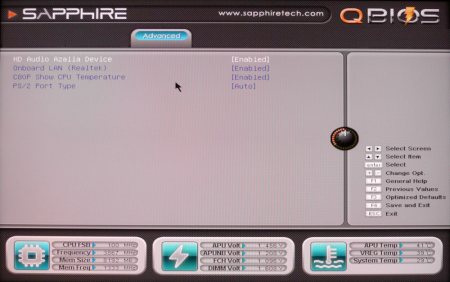

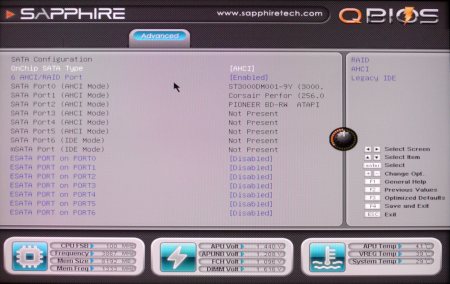

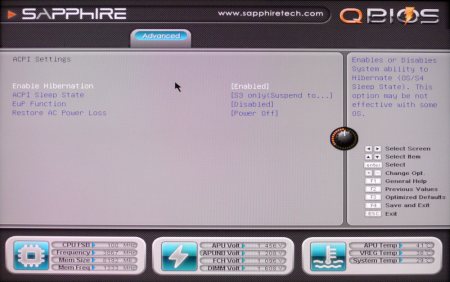

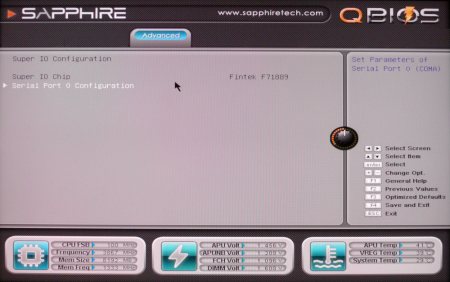

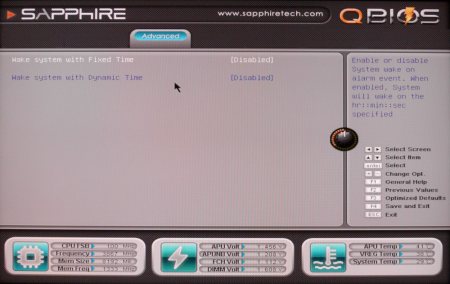

Дальше все интуитивно понятно, поэтому нет смысла приводить подробное описание каждой страницы. Ниже представлена вкладка Advanced, в которой содержится восемь ссылок.
