Обзор и тестирование материнской платы Sapphire PURE Platinum A85XT (страница 2)

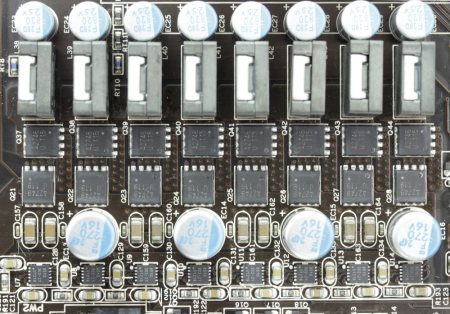

Для питания процессора выделено целых восемь фаз.

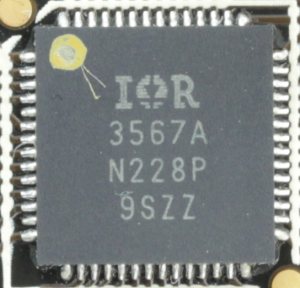

За управление ими отвечает ШИМ контроллер International Rectifier IR3567A.

Используются драйверы CHiL 8510 и транзисторы с маркировкой A2749 и A2746. Интересно смотрятся катушки индуктивности, которые компактно расположены рядом.

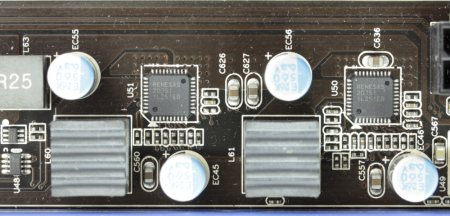

Память питают две фазы, в состав которых входят транзисторные сборки Renesas 20751.

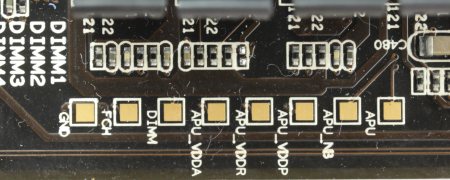

Сверху, по краю платы, в области защелок памяти находятся маленькие площадки для замера напряжения на компонентах системы.

Элементы силовой цепи питания процессора накрыты черным радиатором.

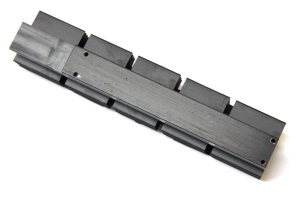

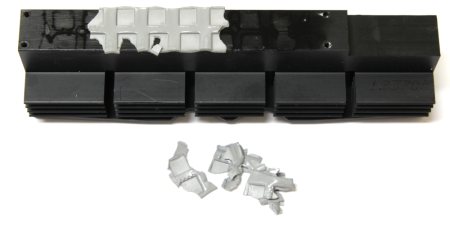

Он изготовлен из алюминиевого сплава и крепится с обратной стороны при помощи сразу четырех подпружиненных винтов. В качестве термоинтерфейса используется хрупкое пластичное вещество, которое мгновенно ломается при любых воздействиях.

Поэтому настоятельно не рекомендуется снимать радиатор, иначе придется заранее позаботиться о термоинтерфейсе. Сам радиатор представляет монолитную конструкцию, к которой сверху прикручена двумя винтами шероховатая черная пластинка. Еще одно устройство отвода тепла находится на наборе системной логики и крепится при помощи четырех подпружиненных винтов с обратной стороны.

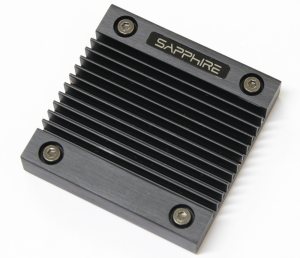

В качестве термоинтерфейса здесь используется серо-серебристое пластичное вещество. Сам радиатор изготовлен из алюминиевого сплава и окрашен в черный цвет. На лицевой стороне есть четыре декоративные винтовые шляпки под шестигранник и вставка с логотипом производителя. Со стороны контакта предусмотрена защитная рамка из мягкого пористого материала.

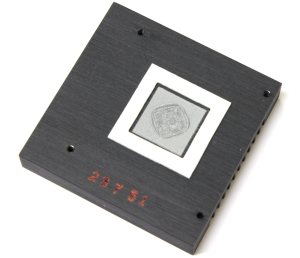

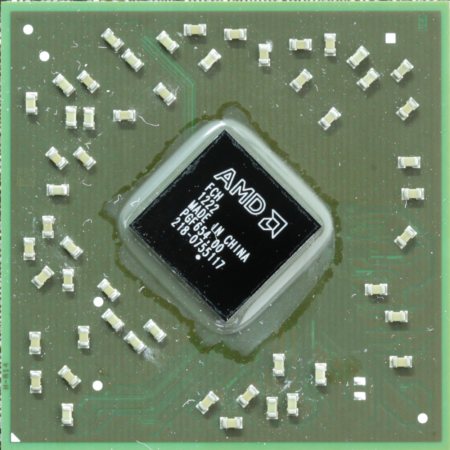

Эта мера направлена на предотвращение перекосов при установке и, как следствие, образования сколов на голом кристалле AMD FCH A85X.

Напомню, что флагман обеспечивает поддержку технологии CrossFire. Для ее реализации не обойтись без двух слотов PCI-e x16.

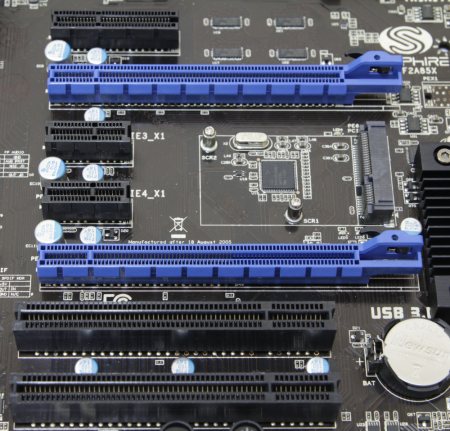

Кроме вышеупомянутых интерфейсов присутствуют два разъема PCI-e x1, два простых PCI и один PCI-e x4, распаянный в самом верху. Он примечателен еще тем, что не содержит ограничителя. Иными словами, в него можно установить адаптер x8 или x16, но работать он будет только на скорости x4. И хотя компания AMD нигде особо не афиширует этого, но в ее процессорах по-прежнему используется второе поколение шины PCI-e. Таким образом, две видеокарты, работающие по схеме x8+x8 Gen 2 – совсем не то же самое, что x8+x8 Gen 3 на чипсете Intel Z77 с процессором поколения Ivy Bridge.

Невелика потеря. Зато есть целых восемь портов SATA 6 Гбит/с.

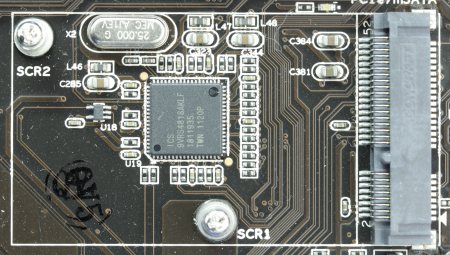

Где же еще один, ведь на картинке только семь? Выясняется, что он задействован в качестве разъема mSATA.

Конечно, тут нет таких умных технологий как Intel RST, STR и прочих, которые позволяют задействовать SSD накопитель для кэширования обычного диска. Возможно, это и правильно, поскольку цены на флеш-память уже упали настолько, что подобные решения стали доступны не только энтузиастам. Можно предусмотреть отдельный накопитель для операционной системы, а данные хранить на классическом жестком диске. А здесь соответственно интерфейс mSATA должен обеспечивать передачу данных на скорости 6 Гбит/с, что для SSD немаловажно.

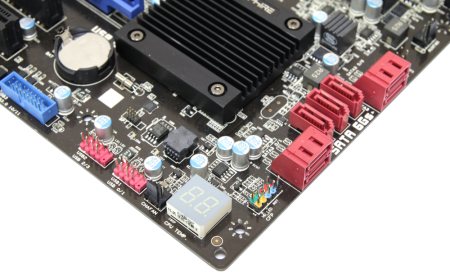

Рядом с нижним портом SATA разместился разъем для подключения кнопок и индикаторов корпуса.

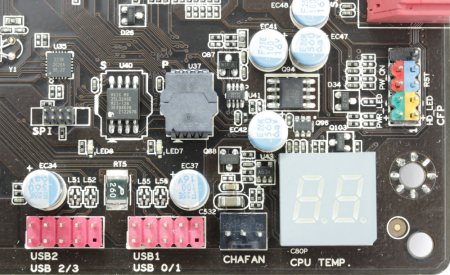

По соседству с ним расположен сдвоенный семисегментный индикатор для отображения POST-кодов загрузки и инициализации системы. Рядом по нижнему краю заметен красный пластик двух колодок для обеспечения четырех устройств USB 2.0. Еще четыре разъема этого стандарта находятся на задней панели. Помимо них там можно обнаружить два порта USB 3.0, а неподалеку еще одну колодку для поддержки еще парочки устройств этого современного интерфейса. Причем в комплекте поставляется специальная панель в отсек 3.5" с двумя такими разъемами. Все это богатство реализовано собственными силами чипсета.

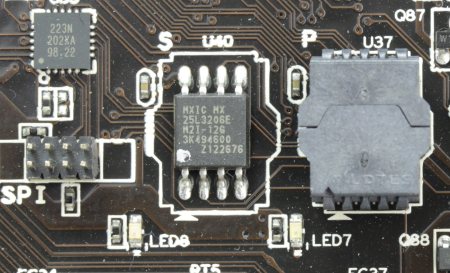

Чуть выше колодок USB 2.0 находятся две микросхемы BIOS.

Рядом с ними можно обнаружить по одному светодиоду. Этот индикатор показывает, какая из микросхем активна на данный момент. А переключить их можно при помощи специального переключателя, который установлен рядом с колодкой USB 3.0.

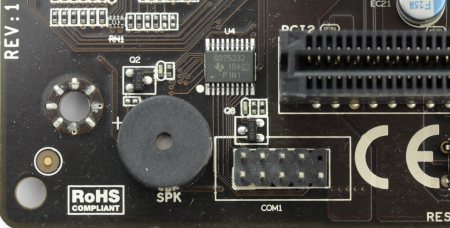

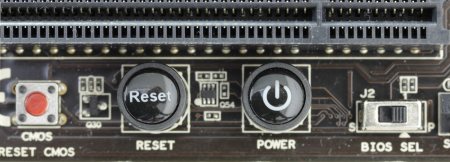

Левее от него расположены три кнопки: Power, Reset и Clr CMOS. В левом нижнем углу распаян спикерфон и колодка COM порта.

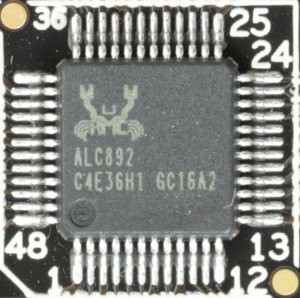

Выше по левому краю можно обнаружить звуковой кодек. Он представлен микросхемой Realtek ALC892.

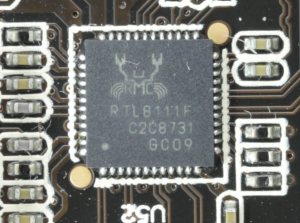

Рядом с ней находится разъем передней аудиопанели и S/PDIF Out. Практически сразу за задней панелью можно обнаружить гигабитный сетевой контроллер, представленный Realtek RTL8111F.

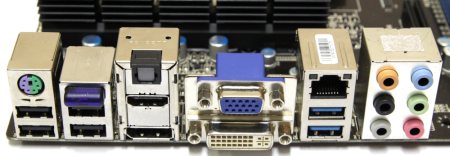

Теперь посмотрим, что же находится на самой задней панели.

• Четыре разъема USB 2.0;
• Два разъема USB 3.0;
• Один разъем PS/2 для подключения мыши или клавиатуры;
• Один видеовыход HDMI;
• Один видеовыход DisplayPort;
• Один видеовыход DVI-D;
• Один видеовыход D-Sub;
• Один гигабитный сетевой разъем RJ-45;
• Шесть аудиоразъемов типа minijack;
• Один оптический разъем S/PDIF Out;
• Антенна-индикатор Bluetooth.

Да, это не ошибка, материнская плата Sapphire PURE Platinum A85XT действительно поддерживает Bluetooth.
