Обзор и тестирование материнской платы ASUS F2A85-M LE (страница 3)
реклама
Технические характеристики
Процессоры | AMD APU A4 APU A6 APU A8 APU A10 Athlon II В исполнении Socket FM2 |
Чипсет | AMD A85X (Hudson D4) |
Оперативная память | 2 x DDR3 разъема DIMM с поддержкой до 32 Гб памяти Поддержка двухканального режима Поддержка DDR3 2400(O.C.)/2250(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866/1600/1333/1066 MHz Поддержка AMD Memory Profile (AMP) и Extreme Memory Profile (XMP) («O.C.» означает режим разгона). |
Аудио | Realtek ALC887 High Definition Audio 2/4/5.1/7.1-канальные конфигурации Поддержка S/PDIF Out |
Сеть | 1 x Realtek RTL8111F (10/100/1000 Mbit) |
Слоты расширения | 1 слот PCI Express x16, физически как x16 (PCIEX16_1) 1 слот PCI Express x16, физически как x8 (PCIEX16_2) 2 слота PCI Express x1 3 слота PCI |
Поддержка графических тандемов | Поддержка AMD Dual Graphics |
Дисковая подсистема | На базе чипсета A85X: - 7 портов SATA 6Gb/s Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 5, RAID 0+1, JBOD. |
USB | На базе чипсета A85X: - 10 портов USB 2.0/1.1 (3 разъема на плате для подключения 6 портов, 4 порта на задней панели) - 4 порта USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 2 порта на задней панели) |
Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 4-pin ATX 12V 7 x SATA 6Gb/s 1 разъем вентилятора процессора 2 разъема для подключения дополнительных вентиляторов 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 3 колодки USB 2.0/1.1 для подключения 6 портов 1 колодка COM-порта Перемычка сброса настроек CMOS |
Разъемы и прочий функционал на задней панели | 1 универсальный порт PS/2 D-Sub (с разрешением до 1920 х 1600 включительно и частотой обновления 60Гц) Dual-link DVI-D (с разрешением до 2560 х 1600 включительно и частотой обновления 60Гц) HDMI (с разрешением до 1920 х 1080 включительно и частотой обновления 60Гц) 1 x оптический выход S/PDIF 6 портов USB 2.0/1.1 2 порта USB 3.0/2.0/1.1 RJ-45 port 3 аудиоразъема (линейный вход/линейный выход/вход микрофона). |
Контроллер I/O | ITE IT8623E |
Системный мониторинг | System voltage detection APU/System temperature detection APU/System fan speed detection APU overheating warning APU/System fan fail warning APU/System fan speed control |
BIOS | 64 Mbit flash Use of licensed AMI EFI BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a |
Фирменные технологии | ASUS EPU: - EPU ASUS Hybrid Phase: - 3 +2 Phase Power Design ASUS Digital Power Design: - ASUS DIGI+ VRM Utility TurboV ASUS Exclusive Features: - AI Suite II - Anti-Surge - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl ASUS Quiet Thermal Solution: - ASUS Fan Xpert ASUS EZ DIY: - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 2 |
Размеры, мм | 244 х 234 |
Форм-фактор | mATX (uATX) |
Возможности BIOS Setup
Тестирование проводилось с прошивкой версии 5107 за 26 ноября 2012 года – последней на момент написания обзора.

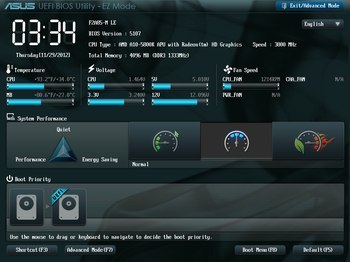

В качестве микропрограммы используется UEFI BIOS. Она поддерживает два типа интерфейса – упрощенный (EZ Mode) и полный (Advanced). По умолчанию запускается EZ Mode.
реклама

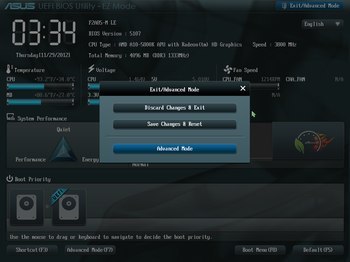

Максимальное количество настроек доступно в режиме Advanced. Для того чтобы перейти в него, необходимо вызвать меню настроек клавишей ESC на клавиатуре или щелчком мышью по кнопке «Exit/Advanced Mode».
Выбираем последний пункт и оказываемся в требуемом режиме:

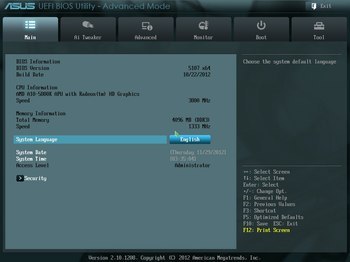

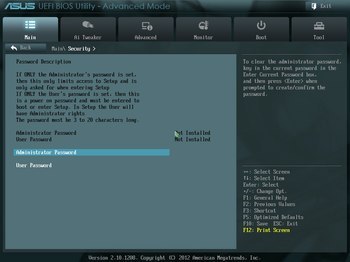

Перед нами краткая информация о системе: версия прошивки материнской платы, модель установленного процессора, объем установленной оперативной памяти и ее частота. В подразделе Security можно задать разграничение доступа к настройкам BIOS и установить административный и пользовательский пароли.
Можно выбрать различные языки интерфейса UEFI BIOS. Присутствует и русский, пусть и с большими проблемами – кириллический шрифт реализован весьма плохо:
реклама
В особенности, обратите внимание на букву «З». Поэтому возможности BIOS будут рассматриваться на примере английской локализации.

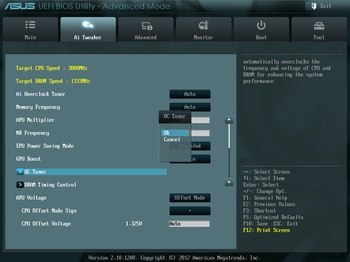

Все настройки, связанные с разгоном, сосредоточены в следующей закладке - Ai Tweaker:
- Частота базовой шины (становится доступна при переключении Ai Overclock Tuner);
- Частота памяти (доступны множители 8.00/13.33/16.00/18.66/21.33/24.00);
- Множитель процессора;
- Частота северного моста (задается в виде выбора из списка частот, если частота BCLK выше штатной, то итоговую частоту необходимо высчитывать в уме – система ее не отобразит);
- Напряжения CPU Core и CPU NB Core (задаются только сдвигом относительно штатных напряжений для установленного экземпляра процессора, в большую и меньшую стороны, указать конкретное напряжение вручную нельзя);
- Напряжение оперативной памяти;
- Ряд второстепенных напряжений, в том числе – встроенного графического ядра (APU1.2V Voltage);
- Настройки силовой обвязки материнской платы (в том числе, LoadLine Calibration для напряжений CPU Core и CPU NB Core).
OC Tuner не подраздел, как можно подумать, а только опция, у которой есть два положения – при выборе Enabled активируется встроенный механизм автоматического разгона.
Необходимо заметить, что если разгонять систему, не затрагивая напряжений CPU Core и CPU NB Core (оставив их в Auto), то они будут подниматься материнской платой автоматически, что не всегда оптимально (для частоты ядер процессора, например, 4200 МГц, далеко не всегда нужно 1.425 В). Но если выставить коррекцию вручную, даже самую маленькую, скажем, 0.00625 В, то автоматическое повышение напряжений работать не будет и они будут задаваться, исходя из штатных для установленного процессора.
