Разгон
Процесс разгона графических ускорителей семитысячной серии Radeon очень прост, но в то же время требует некоторых знаний. Во-первых, у них нет никаких вспомогательных алгоритмов, увеличивающих частоту в зависимости от нагрузки. Исключение - недавно выпущенные версии «GHz Edition». Во-вторых, потолок разгона напрямую зависит от максимального уровня энергопотребления, который в свою очередь зависит от напряжения vGPU. То есть, чем выше напряжение, тем выше тепловой пакет видеокарты. В-третьих, диапазон изменения напряжения получил гораздо больший запас, нежели видеокарты NVIDIA, что является существенным плюсом.
И напоследок - одна интересная особенность, связанная с прошивкой различных версий BIOS. С некоторого времени я стал, как замечать сам, так и получать письма, в которых говорится о невозможности запустить CCC (Catalyst Control Center) на перепрошитых видеокартах. После проведения нескольких подобных операций был сформулирован вывод, что AMD странным образом защитила запись ID модели от перепрошивки. Некоторые экземпляры нереференсных карт все еще можно перепрошить полностью, но большинство ускорителей потеряло эту возможность.
В свою очередь это говорит о постоянной работе инженеров по предотвращению переделки видеокарт и разблокировки лимита CCC по разгону, что естественно очень печально. Практические методы обхода защиты пока не найдены и вряд ли в ближайшее время найдутся. Таким образом, часть покупателей лишилась возможности переделки референсных моделей в версии «GHz Edition». Из присутствующих в лаборатории экземпляров ускорителей не переделались ни эталонная AMD Radeon HD 7970 (красный текстолит), ни HIS, ни MSI. Неудачей закончилась и попытка модифицировать Radeon HD 7970 GHz в Radeon HD 7970. BIOS прошивается с заменой ID и названия вендора, но при установке драйверов выдается предупреждение, что он не нашел совместимого оборудования.
Стоит сказать несколько слов о разгоне через панель CCC. В ней вы наверняка найдете процентную полосу, которая отвечает за разгон. Но нет никакого смысла скрывать от вас реальный смысл этой настройки. А отвечает она за простой вольтмод GPU. Речь здесь не идет о +20% к напряжению относительно номинального значения. В пересчете на нормальный вид, а также в зависимости от серии видеокарты, максимальное напряжение вырастает на 0.05-0.07 В. Обратная сторона медали состоит в том, что достигнув максимальной частоты в панели ССС (та частота, что заложена в BIOS как максимально допустимая), перестает действовать настройка предела энергопотребления.
Так как же разблокировать максимальную частоту, не тем ли методом, что отключается система Power Tune? Да, после этого вы можете продолжать разгон видеокарты, но о добавленном напряжении (до 20% через предел энергопотребления) забудьте. У вас установится номинальное значение vGPU. Ситуация сложная и решается сменой BIOS (такие версии получают экстремальные оверклокеры для видеокарт на соревнованиях), аппаратным вольтмодом, программным повышением напряжения с помощью сторонних утилит.
реклама
В отличие от графических ускорителей NVIDIA, Radeon не обладает фиксированным TDP. Теплопакет каждой карты индивидуален, а максимальное его значение превращается в относительную величину. Для примера, разберем разгон нескольких видеокарт NVIDIA с разным потенциалом. Карта «А» штатно работает на частоте 900 МГц, и напряжении 1 В, Power Limit установлен на отметке 125%. Карта «Б» работает на частоте 1000 МГц и напряжении 1.1 В, Power Limit установлен на отметке 110%. Но после разгона и измерения энергопотребления можно получить приблизительно одно и то же значение. Что же все эти вычисления говорят? А всего лишь то, что NVIDIA в добровольно-принудительном порядке ограничивает разгон GPU путем внедрения некой максимальной величины TDP для всех карт единовременно! Начальные частоты и напряжения могут быть разными, но практический предел у всех одинаков.
И в этом существенное отличие видеокарт Radeon. Начальная точка движения у каждого экземпляра индивидуальная. В зависимости от качества кремниевого кристалла напряжение находится в определенном диапазоне, причем его максимальное значение ограничено программно. Формально, любой используемый ШИМ-контроллер VRM позволяет задать значения до 1.6 В. Только не забывайте о системе защиты, которая срабатывает гораздо раньше, хотя легко устраняется руками и паяльником.
Сброс частот у Radeon происходит в полной аналогии с продуктами NVIDIA. При достижении максимальных уровня энергопотребления и температуры частота начинает падать. Отмечу, что в процессе разгона я применяю жесткие методы определения стабильности, в частности программу Furmark. Так, частота считается стабильной, если при проверке она не падала на протяжении как минимум 10 минут после достижения наибольшей температуры. И последнее, сдвигая ползунок в панели ССС и в программах разгона, итоговое число не суммируется. А в игровых сценах финальная частота GPU с легкостью может быть на 50 МГц и даже на 100 МГц выше той, что была определена тестированием в Furmark.
К сожалению, большинство видеокарт HD 7850 лишено возможности изменять напряжение vGPU ввиду слишком простого ШИМ-контроллера. В конце концов, лучше всего разгоняется та модель, у которой начальное напряжение выше, а оно зачастую лежит в пределах 1.15-1.25 В.

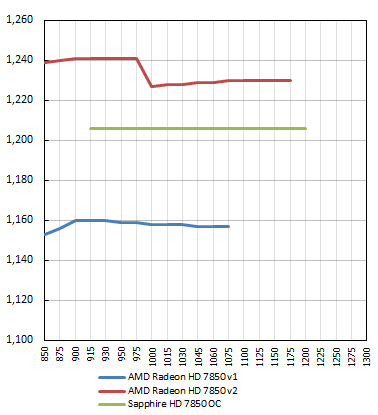

Потенциал графического ядра в зависимости от подаваемого на него напряжения.
Разгон большинства видеокарт AMD HD 7850 напрямую зависит от стартового напряжения - чем оно выше, тем больше потенциал. А поскольку HD 7850 лишили умного ШИМ-контроллера, то и успех прямо пропорционален значению напряжения.
У модели Sapphire изначально немного повышенные частоты, что не мешает ей удачно разогнаться до частоты 1200 МГц, что на 25 МГц больше, чем у версии V2. Заслуга в основном лежит на плечах хорошего охлаждения и умеренно высокого напряжения.
- AMD Radeon HD 7850 v1 – 1.153-1.157 В, 860-1075 МГц.
- AMD Radeon HD 7850 v2 – 1.239-1.23 В, 860-1175 МГц.
- Sapphire HD 7850 OC – 1.206 В, 920-1200 МГц.
реклама
Максимальный разгон у всех карт дополнительно ограничен TDP. После достижения этой планки становится неважно, пользуетесь ли вы повышенным напряжением или охлаждаете GPU до 50°C, процесс будет прекращен.

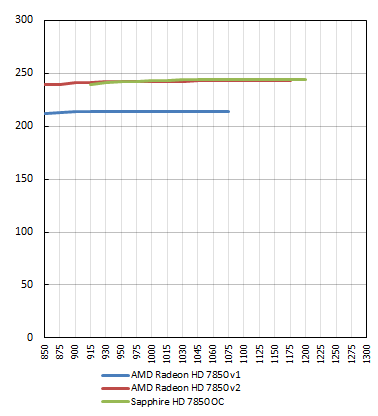

Энергопотребление в зависимости от разгона.
Несложно заметить, что максимальное энергопотребление Radeon HD 7850 ограничено отметкой ~220-250 Вт (для тестовой системы в целом). Это практически потолок TDP карт. И этим числом ограничен разгон с учетом должного охлаждения. Хотите большего? Придется делать аппаратный вольтмод и снимать защиту по силе тока. Сам по себе разгон Radeon достаточно необычен. Энергопотребление мало зависит от частоты GPU, равно как и его нагрев. Видеокарта как будто заранее резервирует некий объем и во время разгона полностью его использует.
Температура графического ядра в зависимости от разгона.
Температура GPU напрямую зависит от нескольких условий. Во-первых, большую роль играет эффективность системы охлаждения и ее настройки. Во-вторых, не менее важно напряжение Vgpu. Поскольку напряжение на испытуемых участниках менялось не столь сильно, то и максимальный нагрев был стабильно постоянным.
Температура VRM в зависимости от частоты GPU.
Важная часть любой видеокарты - ее силовая часть. Если не следить за ее температурой, то срок службы продукта сильно сокращается. Максимальные температуры зависят от многих факторов, таких как: эффективность и скорость вентиляторов, расчетная максимальная температура мосфетов. Лидером по праву можно считать охлаждение Sapphire, не позволяющее нагреваться VRM выше 55°C.

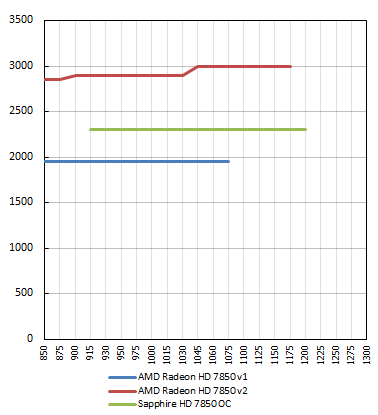

Обороты вентилятора/ов в зависимости от частоты графического ядра.
Алгоритм управления вентиляторами Sapphire HD 7850 OC совсем не замечает изменения частоты. На то есть причина, TDP карты остается постоянным на протяжении всего процесса разгона.
Результаты разгона
AMD Radeon HD 7850 v1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
реклама
AMD Radeon HD 7850 v2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sapphire HD 7850 OC
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Предел энергопотребления, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора (max), об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление, Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Лимит частоты, заложенный в BIOS видеокарты, указывает на отметку 1050 МГц, а продолжить разгон позволяет отключение службы Power Tune.
Подведение итогов
Sapphire HD 7850 OC
По комплектации.
Недочеты:
- Нет (исчезновение мостика CrossFireX и диска с драйверами оставим на совести предыдущих авторов).
Приятные мелочи:
- Кабель HDMI.
- Широкий набор переходников.
Недочеты:
- Простая система питания по сравнению с первой ревизией AMD Radeon HD 7850.
- Невозможность регулировать напряжения из-за установки упрощенного ШИМ-контроллера.
Приятные мелочи:
- Компактные размеры.
- Двойные фазы питания памяти и PLL.
- Высокая начальная настройка напряжения vGPU.
- Применение качественных элементов – катушек и конденсаторов.
Недочеты:
- Сложность очистки системы охлаждения.
- Отсутствует как радиатор памяти, так и радиатор VRM.
- Нагретый воздух лишь частично выходит за пределы системного блока.
Приятные мелочи:
- Бесшумная работа в 2D.
- Качественная сборка радиатора.
- Достаточно тихая работа вентиляторов в 3D.
- Полноценный контакт тепловых трубок с основанием и ребрами.
- Эффективность охлаждения графического ядра находится на высоком уровне.
Недочеты:
- Нет поддержки софтвольтмода распространенными программами для разгона.
- В конкретном случае мне повезло с изначально высоким напряжением GPU, в ином варианте фортуна может отвернуться от вас.
Приятные мелочи:
- Собственная программа для разгона Sapphire TriXX.
- Высокий потенциал разгона, до частоты выше 1200 МГц (конкретно для данного образца без вольтмода).
Недочеты:
- Разгон сильно зависит от экземпляра.
Приятные мелочи:
- Штатный заводской разгон.
- Бесшумная система охлаждения.
- Потенциально быстрая карта с хорошим запасом по частоте GPU.
Заключение
Богатый для графического ускорителя такого класса комплект поставки поверг меня в шок. Второй нокдаун я получил после включения тестовой системы, не услышав ожидаемого уровня шума. Видеокарта действительно бесшумна в 2D режиме, хотя некоторые вопросы к 3D режиму все же есть. Алгоритм работы системы охлаждения можно назвать более или менее нормальным, но с таким запасом стоило бы существенно снизить обороты вентиляторов не в ущерб температурным результатам.
С другой стороны, печально, что разработчики, использовав штатный дизайн печатной платы, лишили свой продукт одного из основных инструментов для оверклокеров – возможности программного управления напряжением.
Выражаем благодарность за помощь в подготовке материала:
- Компаниям AMD и Sapphire за предоставленные на тестирование видеокарты Radeon HD 7850.
- А также лично donnerjack.
