Обзор блока питания Lepa G1600-MA-EU (страница 2)
реклама

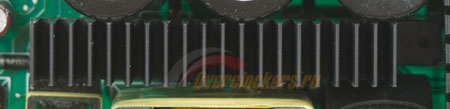

На длинном радиаторе установлены четыре высоковольтных мосфета MDF18N50:

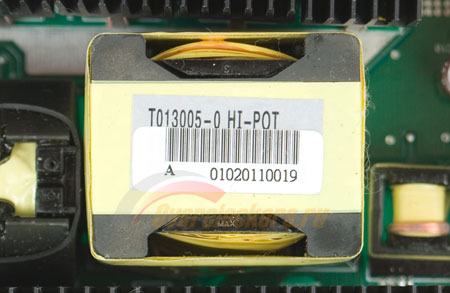

Силовой трансформатор распаян в центре платы:

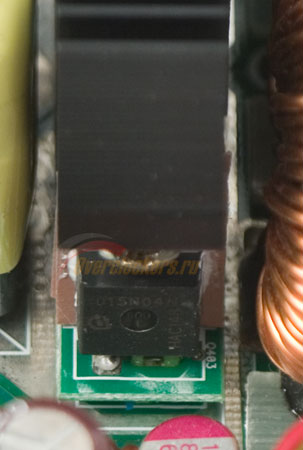

Чуть дальше – четыре небольших радиатора с восемью мосфетами IPP015N04N (по два на один радиатор).
реклама
Вероятно, из-за сложностей с разводкой пришлось использовать «промежуточную» печатную плату, монтировать выпрямляющие транзисторы на неё, а уже потом собранную конструкцию устанавливать на основную PCB.

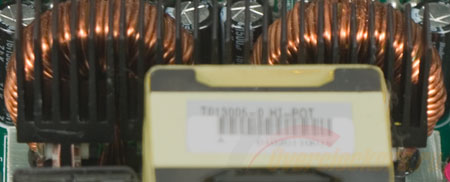

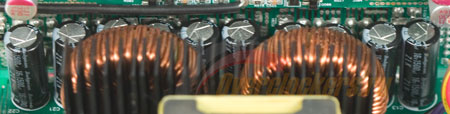

За мосфетами распаяны дроссели (две штуки) и десять электролитических конденсаторов по 1500 мкФ (16 В) каждый, производства United Chemi-Con.

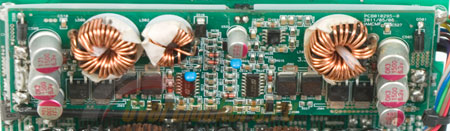

На плату с модульными разъемами, установленную перпендикулярно к основной, через жесткие стойки прикреплена вторая плата, на которой разведены два DC-DC преобразователя каналов +3.3 В и +5 В.
Преобразователи построены на базе контроллеров APW7073A.

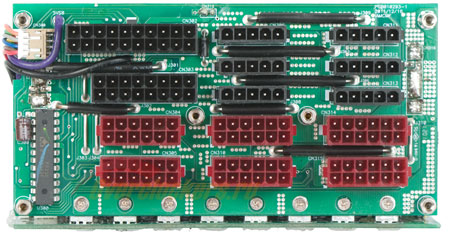

На лицевой стороне платы с модульными разъемами также распаяна микросхема PS238, контролирующая выходные напряжения.
реклама

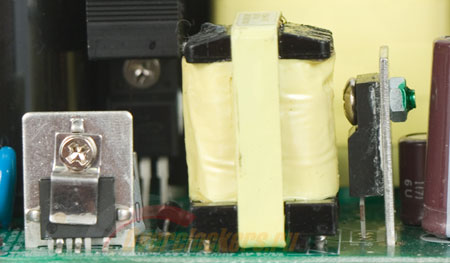

Напряжение для канала +5Vsb формируется преобразователем на базе микросхемы TOP265EG, установленной на радиатор и распаянной рядом с трансформатором и выпрямляющей сборкой.

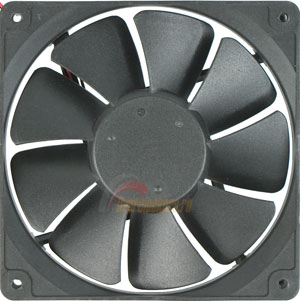

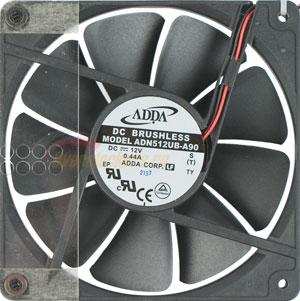

Обдувает «частокол» алюминиевых ребер вентилятор ADN512UB-A90 производства ADDA. Примечательно, что на 1350-ваттной версии установлен более мощный (судя по току) Enermax ED142512S-DA.
Также в случае с блоком Enermax в пластиковом прямоугольнике, «управляющим» воздушным потоком, не были проделаны восемь отверстий (как раз напротив радиатора диодных мостов в высоковольтной части).

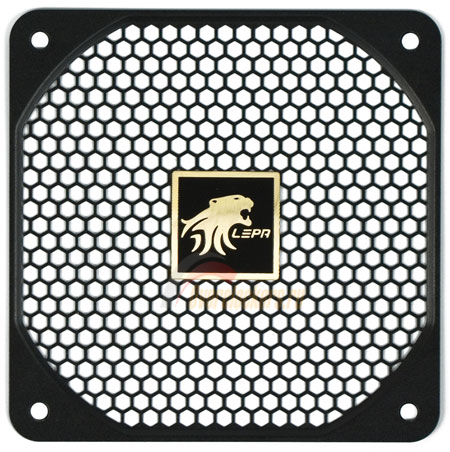

Вентилятор закрыт штампованной решеткой с логотипом Lepa.
Результаты тестов

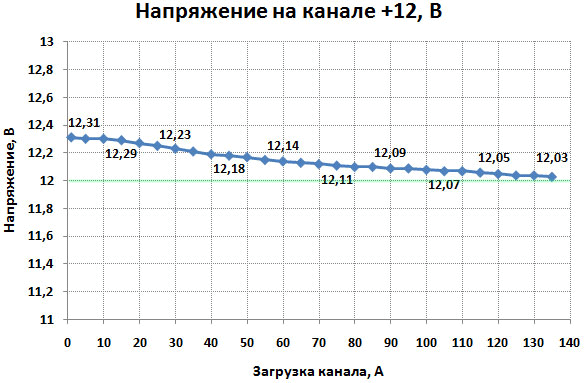

Как и во всех остальных обзорах блоков питания, наибольшее внимание будет уделено каналу +12 В (подробный график – по клику).
Хорошие показатели – разница между минимальным и максимальным значением составляет менее 0.3 В, притом даже при полной загрузке блока напряжение не проседает ниже номинального значения.

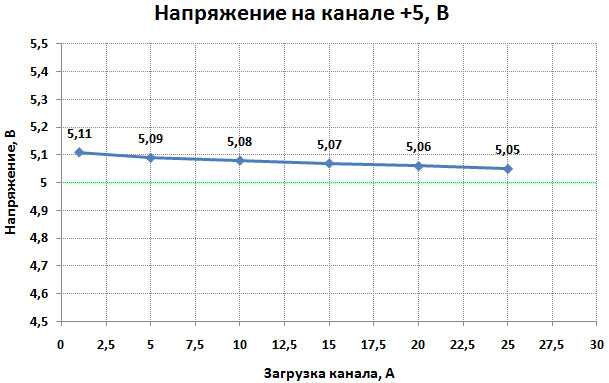

Напряжения на каналах +5 В и +3.3 В так же, как и на +12 В, немного завышены относительно номинала, и под значительной нагрузкой не падают сильно «в минус».
реклама

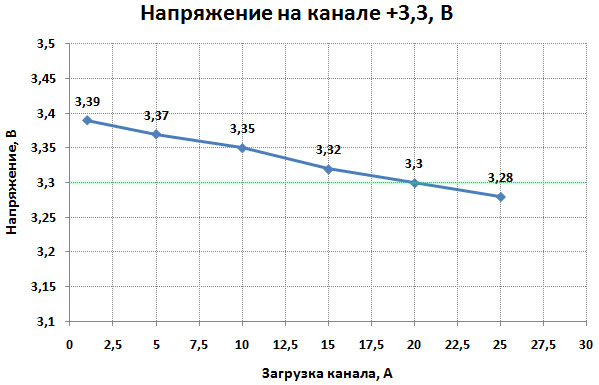

Самый стабильный – канал +5: просадка всего 0.06 В, на +3.3 чуть поболее – 0.11 В. Этот 1600-ваттник – один из немногих БП, на котором низковольтные каналы +5 и в особенности +3.3 не «проваливаются» при значительной нагрузке, и говорить о высокой стабильности напряжения можно без поправки на реальную загрузку в ПК.

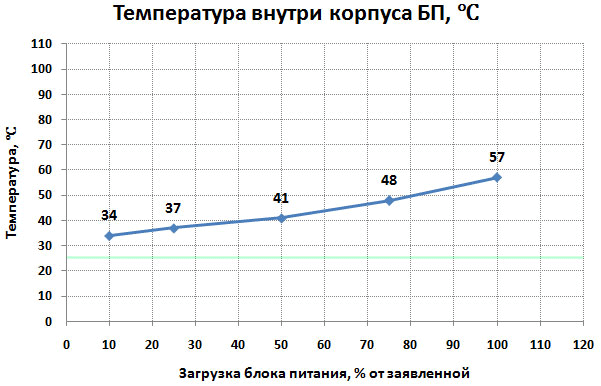

Температурный режим блока отличный, даже лучше, чем у 1350-ваттного Enermax: максимальная температура радиатора (самого горячего, в высоковольтной части) составляет всего 57 градусов Цельсия. Увы, традиционно «перегрузить» испытуемый блок на 10% выше номинала не получилось: защита настроена очень хорошо и срабатывает при мощности нагрузки 1620 Вт на канале +12.
А вот назвать тихим этот блок не получится.

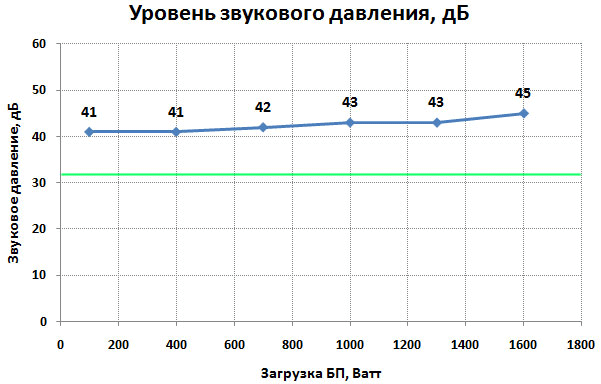

Но тут все зависит от того, как посмотреть. При малой нагрузке «шуметь» на 41 дБ странно, а вот при полной всего на 45 дБ – хороший показатель. Характер шума таков, что он отлично слышен даже на ненагруженном блоке с 20-40 см, но уже с метра-двух полностью теряется в остальных звуках. Также после выключения ПК вентилятор, ориентируясь на показания термодатчика, работает ещё десяток-другой секунд на средних оборотах.
Заключение
Между брендами Lepa и Enermax в данном случае можно ставить знак равенства, поскольку платформа, используемая в 1350-ваттной модели, при «разгоне» до 1600 Вт сохранила все свои плюсы и не приобрела минусов. Единственное, за что Lepa G1600-MA-EU можно пожурить, так это за излишне высокие обороты вентилятора (и, соответственно, шум) при малой загрузке блока – судя по показаниям термодатчиков, установленных в блок, причин столь быстро «молотить» крыльчаткой нет.
Так что Lepa G1600-MA-EU можно смело рекомендовать всем энтузиастам и оверклокерам наравне с изделиями Enermax. Что до цены, то 10 500 рублей, по моему мнению, адекватная цена за такую модель. Особенно с учетом того, что Enermax 1350 Вт стоит более чем на 3000 рублей дороже. Налицо ценовой прогресс.
