Тестовый стенд
В корпусе собиралась следующая система:
- Материнская плата: ASUS P8P67 (Intel P67 Express);
- Центральный процессор: Intel Core i5–2500K (Sandy Bridge, LGA 1155);
- Система охлаждения CPU:
- Кулер: Thermalright TRUE Spirit 120;
- Вентилятор: Scythe S-FLEX SFF21E (120 х 120 х 25 мм, ≈1200 об/мин);
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: Kingston DDR3-1600 KHX1600C9D3K2/4GX, 2 x 2048 Мбайт;
- Видеокарта: MSI GeForce GTX 570 (Overclocking Edition) 786/4200 МГц, 1280 Мбайт (референс);
- Жесткий диск: Seagate Barracuda ST3500418AS 7200.12 SATA-2, 500 Гбайт;
- Блок питания: Enermax MODU 87+, 600 Вт;
- Корпус:
- Fractal Design Define R4;
- Открытый стенд;
- Операционная система: Windows 7 Home Premium 64-бит.
Методика тестирования, используемые утилиты
Эффективность системы охлаждения корпуса сравнивалась с открытым стендом (Open Stand на графиках). Замеры температур осуществлялись для трех компонентов системы: центрального процессора, видеокарты и жесткого диска.
Тестирование проводилось во всех трех режимах работы штатного реобаса: «12V» (режим High), «7V» (Med) и «5V» (Low). Во время испытаний на открытом стенде материнская плата располагалась горизонтально.

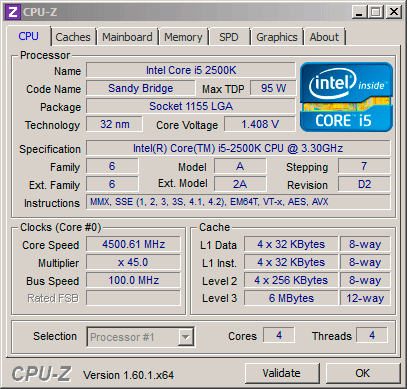

Процессор Intel Core i5–2500K был разогнан до частоты 4500 МГц путем увеличения множителя до 45. Напряжение Vcore было поднято в BIOS материнской платы до 1.4 В (Load-Line Calibration включен).
реклама

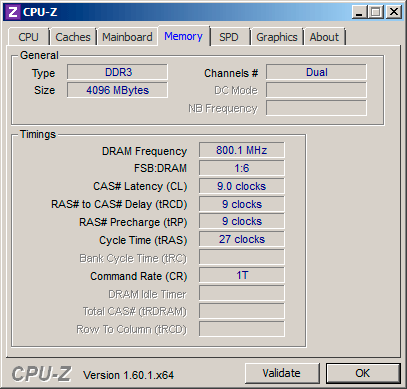

Оперативная память не разгонялась и функционировала на номинальной частоте 1600 МГц с задержками 9-9-9-27 1Т, при штатном напряжении 1.65 В.
Для прогрева процессора применялась LinX 0.6.4 AVX Edition в 64-битном режиме, объем задачи 18 000, время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводились еще два аналогичных прогона.

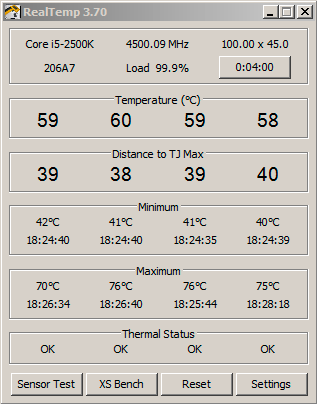

Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Для разогрева жесткого диска применялась программа AIDA64 v1.80.1484. Использовался тестовый бенчмарк HDD в режиме Average Read Access, поскольку именно он наиболее сильно разогревает дисковую подсистему. Время тестирования составляло 30 мин (три прогона по 10 мин). Температурные показатели с винчестера снимались с помощью этой же утилиты.
Видеокарта MSI GeForce GTX 570 OC функционировала на слегка повышенных частотах 786/4200 МГц – именно таким разгоном ее наделил производитель на заводе. Для более сильного нагрева напряжение на GPU было увеличено с 1.000 до 1.025 В. Для прогрева использовался тестовый бенчмарк Heaven DX11 Benchmark 2.5 со следующими настройками:
- API: DirectX 11.0;
- Stereo 3D: Disabled;
- Shaders: High;
- Tessellation: Normal;
- Anisotropy: 16;
- Anti-aliasing: 4x;
- Full Screen: On;
- Resolution: 1920 x 1200.
реклама
Нагрев видеоускорителя проводился в течение 20 мин, а замеры температуры осуществлялись с помощью утилиты MSI Afterburner 2.2.3. Скорость вращения крыльчатки вентилятора при тестировании последней выставлялась на 66% (≈2700 об/мин). Во время тестирования других компонентов обороты СО видеокарты понижались до номинальных (режим AUTO, 40%).
Температура окружающей среды в районе тестового стенда поддерживалась равной 21°C и не менялась во время тестирования. Для всех полученных в ходе тестирования результатов допускается погрешность измерения в районе +/– 2%.
Результаты тестирования
Настала пора заняться самым интересным – ознакомлением с результатами тестирования. Температурные режимы представлены на графиках ниже.
Включите JavaScript, чтобы видеть графики
GPU Temp, °C Меньше - лучше Нагрузка
Включите JavaScript, чтобы видеть графики
HDD Temp, °C Меньше - лучше Нагрузка
Включите JavaScript, чтобы видеть графики
Результаты получились разные. С процессором все в целом нормально. В режиме High температура CPU в корпусе всего на два градуса выше, чем на открытом стенде. Большинство «кейсов» аналогичной конструкции при использовании в системе башенного кулера показывают схожие результаты. При средних оборотах штатных вентиляторов температура процессора увеличивается на два градуса. А при минимальных – еще на один.
У видеокарты дела обстоят хуже. Тут даже в самом шумном режиме проигрыш открытому стенду – шесть градусов. И еще по два дает каждый шаг замедления вентиляторов.
Зато жесткий диск под обдувом фронтальной «стосороковкой», напротив, чувствует себя гораздо лучше именно в корпусе. Он выигрывает у открытого стенда три градуса даже в самом тихом режиме.
Температуры не идеальны, но терпимы. Если Fractal Design Define R4 окажется действительно тихим, то это компенсирует не лучшее охлаждение видеокарты. Тем более, что его можно улучшить, установив дополнительный вентилятор на боковой панели или днище (лучше).
Шум
Напоследок займемся изучением уровня шума. Основная задача – исследовать звукоизоляцию корпуса, поэтому будет приведено сравнение с шумовыми характеристиками открытого стенда (Open Stand на графиках). Как и при тестировании температурных режимов, замер звукового давления проводился при использовании в корпусе двух штатных вентиляторов в трех скоростных режимах. «Вертушка» процессорного кулера функционировала на штатных 1200 оборотах, турбина видеокарты – на минимальных 1440 (40%).
Звуковое давление замерялось цифровым шумомером Becool BC-8922. Уровень фонового шума в помещении, где проводилось тестирование, составлял ≈24 дБ*. Замеры звукового давления проводились с расстояния 0.5, 1.0 и 2.0 м от системного блока, так как именно на таком удалении от компьютера чаще всего находится пользователь. Шумомер располагался спереди от системного блока со смещением в левую сторону на 45 градусов.
* Использованный шумомер (модель 8922) гарантирует погрешность не более полдецибела, но лишь в диапазоне от 30 дБ. Так что относиться к выданным им значениям ниже этой отметки следует лишь как к ориентировочным.
Результаты:
Включите JavaScript, чтобы видеть графики
Fractal Design Define R4 оправдывает ожидания. Перед нами действительно тихий корпус. В первую очередь это касается режимов Med и Low. В них шума от «кейса» почти не слышно, система работает даже тише, чем открытый стенд.
реклама
Особенно меня порадовало уменьшение шума от жесткого диска. За счет антивибрационного крепления шума при активном перемещении головок практически не слышно, отсутствует и вездесущее «грохотание». Даже в режиме Low расслышать шуршание винчестера можно только с близкого расстояния.
В целом, шумовая эргономика Fractal Design Define R4 хороша. Несомненно, звукоизоляция делает свое дело. А если учесть, что при переключении из режима High в Med температура всех протестированных компонентов повышается всего на два градуса, рационально будет использовать именно его.
Заключение
Итак, настала пора подвести итоги. Fractal Design Define R4 определенно удался. Это один из немногих побывавших у меня на тестировании корпусов, которому можно поставить пятерку, пусть и с минусом (за не лучшее охлаждение видеокарты в штатной конфигурации СО). На его стороне: качество изготовления, продуманная конструкция, отличные возможности расширения, низкий уровень шума, поддержка самых крупных компонентов, спокойный дизайн с несколькими цветовыми вариациями и, главное, адекватная цена.
Рекомендованная стоимость – 95 Евро. Примерно за те же 4000 рублей Fractal Design Define R4 уже сейчас можно приобрести в московской рознице. Аналогичные продукты других брендов оцениваются заметно дороже. Перед нами одна из лучших покупок в данном ценовом сегменте и просто лучшая – в своей нише.
Плюсы:
- Качество изготовления;
- Продуманность конструкции;
- В целом адекватная эффективность охлаждения комплектующих с широкими возможностями кастомизации;
- Штатная шумоизоляция, корпус действительно тихий;
- Возможности расширения;
- Отсутствие ограничений на размеры компонентов;
- Порты USB 3.0 на фронтальной панели;
- Удобство сборки, система организации проводов с возможностью прокладывать большие связки кабелей за поддоном;
- Встроенный реобас;
- Наличие быстросъемных противопылевых фильтров на всех впускных отверстиях;
- Неплохой набор цветовых вариаций корпуса, в том числе с прозрачным акриловым окном и в целом (субъективно) дизайн;
- Адекватная цена.
Минусы:
- Не лучшая эффективность охлаждения видеокарты в штатной конфигурации вентиляторов;
- Отсутствие индикатора активности дисковой подсистемы;
- Проблематичная установка оптического привода в верхний 5.25-дюймовый отсек.
Выражаем благодарность:
- компании 3logic за предоставленный на тестирование корпус.
