Обзор и тестирование видеокарты Palit GTX 670 JetStream (страница 2)
реклама
Дизайн PCB и система питания

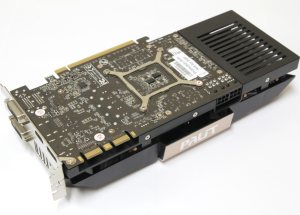

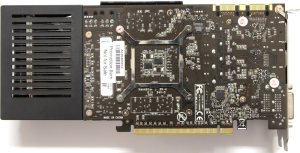

Спереди видеокарта выглядит большой, а вот с обратной стороны заметно, что печатная плата значительно короче системы охлаждения.
С виду она похожа на эталонную, но есть и отличия. Для того чтобы их разглядеть, нужно демонтировать систему охлаждения.

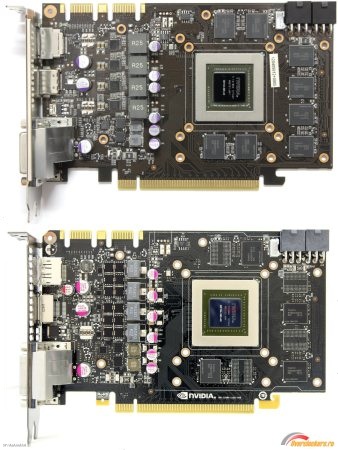

Для наглядности приведу фотографию обоих продуктов – референсного варианта (на снимке - внизу) и версии Palit.
реклама

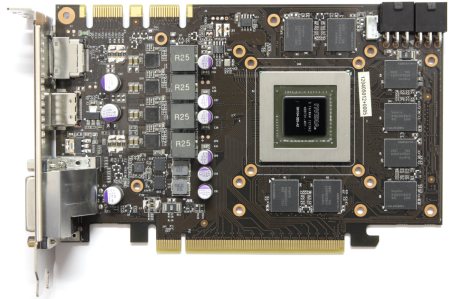

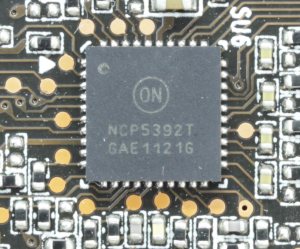

В глаза бросается расположение микросхем памяти и небольшие изменения в силовой части. ШИМ-контроллер по-прежнему находится с обратной стороны. Здесь используется микросхема ON Semiconductor NCP5392T .

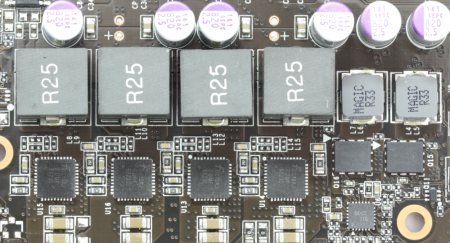

Она обеспечивает графический процессор GK104 четырьмя фазами. Силовые элементы размещены на лицевой части. Это катушки индуктивности в ферритовых корпусах и транзисторы типа DrMOS.
Установлены микросхемы производства компании Fairchild Semiconductor FDMF6823C. Точно такие же применяются на видеокарте Palit GTX 680 JetStream, отличие лишь в количестве фаз – шесть вместо четырех. Рядом находится ШИМ-контроллер для питания памяти с маркировкой 08=CL. По соседству с ним можно разглядеть два транзистора 4902N .

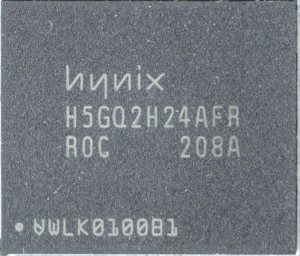

Все микросхемы памяти разместились на лицевой стороне - это еще одно отличие от ускорителя эталонного дизайна. Здесь используется продукция Hynix с маркировкой H5GQ2H24AFR-R0C.
реклама
Восемь таких микросхем дают в совокупности 2 Гбайта видеопамяти и шину разрядностью 256 бит. Память расположена буквой «П» относительно графического процессора GK104.

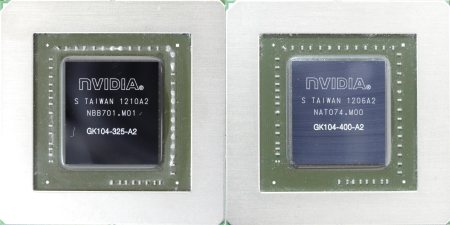

Аналогичный видеопроцессор установлен на видеокарте GTX 680, отличие лишь в маркировке.

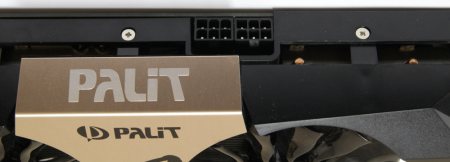

Дополнительное питание на видеокарту подается через два шестиконтактных коннектора PCI-e.

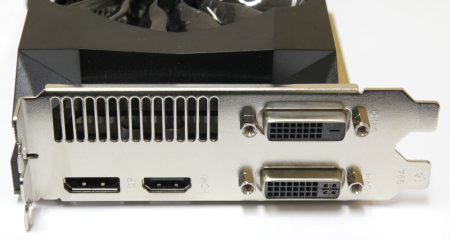

На задней панели разместились следующие видеовыходы:
- Два разъема DVI;
- Один HDMI;
- Один Display Port.

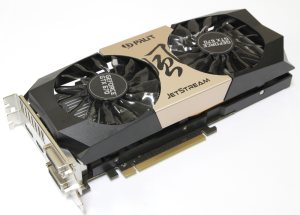

Толщина видеокарты Palit GTX 670 JetStream составляет два с половиной слота. Последнее необходимо учитывать, если вы планируете прикупить сразу два таких устройства и объединить их в SLI.
Система охлаждения
Устройство отвода тепла - это визитная карточка линейки JetStream. Фирменный дизайн кожуха, оригинальная форма крыльчатки вентиляторов вместе с подсветкой - вот основные козыри продукта Palit.

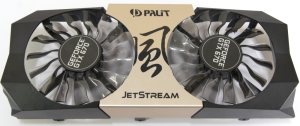

Печатная плата заметно короче системы охлаждения. Пластиковый кожух вместе с вентиляторами держится на шести саморезах.

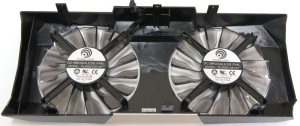

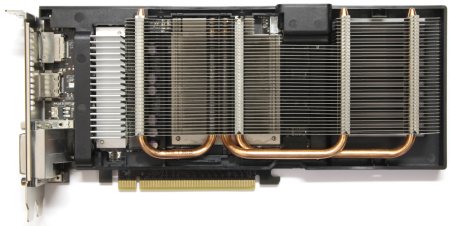

Здесь используются вентиляторы Power Logic PLA09215S12H с техническими характеристиками: 12 В, 0.55 А. Судя по последнему показателю, на максимальных оборотах их будет хорошо слышно. После снятия кожуха с вертушками перед нами предстает такая картина.
