Программное обеспечение

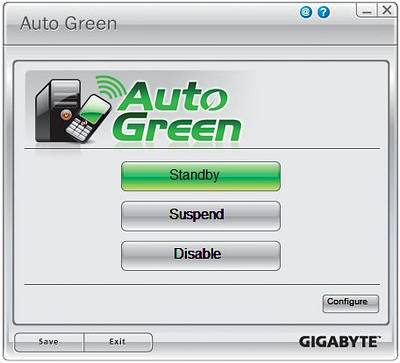

Gigabyte AutoGreen
Программа по содействию сбережения электричества в действии. Работает очень просто, хотя для этого понадобится BT приемник и телефон. Естественно, что за столь малую цену платы, BT в комплект не входит.
реклама
В главном меню нужно выбрать тип отключения системы - Standby/Suspend или временно вообще ничего не делать. Дальше в разделе «Конфигурация» определить телефон, по которому будет срабатывать функция. Теперь при отходе от компьютера на расстояние более чем 10 метров, будет активироваться Autogreen. Логично, что возвращаясь обратно, компьютер включается или пробуждается после нажатия кнопки включения.

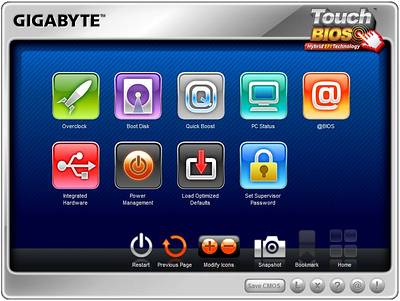

Gigabyte TouchBIOS
TouchBIOS - собственная разработка Gigabyte, хотя сейчас оболочкой в операционной системе, управляющей настройками BIOS, оснащена едва ли не каждая вторая плата. Равно как и у других производителей, TouchBIOS не лишен явных недостатков. Так, основному окну нельзя задать собственный размер. Фактический вид в программе сильно отличается от того, что вы видите в BIOS, создавая ряд неудобств. К примеру, сложно визуально осознавать и искать необходимые пункты.
Есть пара вопросов и к интерфейсу программы - почему в операционной системе, где «Х» закрывает окно, в TouchBIOS она расположена между вспомогательных кнопок снизу? Нет в листе языков и русской версии. В принципе, утилита работает, позволяет менять и применять настройки, а мелкие недоработки рано или поздно ликвидируют.

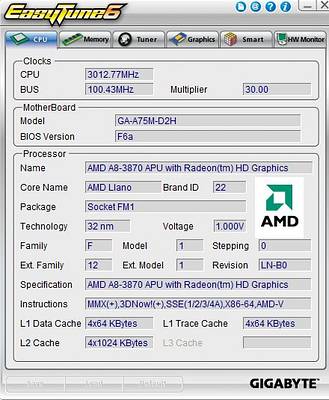

Gigabyte EasyTune6
реклама
Программа настройки компонентов компьютера в операционной системе. Содержит достаточный перечень инструментов, позволяющих разгонять процессор, его графическую часть, память и прочее.
В нескольких закладках расположены все возможности программы. Первая показывает информацию, касающуюся системы в целом. Весь процесс разгона происходит в Tuner меню, где задается максимальная частота процессора в quick boost режиме (на выбор несколько заранее определенных уровней), либо выбираются следующие уровни: easy (изменения распространяются на частоту шины) и advanced (к частоте добавляется управление частотой памяти и шиной PCI-E). В закладке Voltage можно поиграть напряжением vCPU и только. Остальные настройки - установка частоты графического части процессора и управление одним вентилятором расположены в последующих закладках.
В целом утилита проста для пользователя, но хотелось бы большего. С другой стороны, не стоит забывать о стоимости материнской платы, и соответствия «цена/возможности». При эксплуатации выявился ряд забавных моментов. Изменяя частоту шины, процессора или любую другую величину вы, несомненно, столкнетесь с проблемой точной настройки. Как выбрать частоту, скажем 141 МГц, если ползунок управляется только перемещением мышки?
Мне подобное не удалось, ни с первой попытки, ни со второй. Ага, есть же кнопки «влево» и «вправо», которые работоспособны только на вид. На самом деле, они служат для украшения. На видеоролике выше хорошо заметно, с чем придется столкнуться пользователям. И лично мне непонятно, почему бы тогда не разблокировать ячейки со значениями, чтобы в них вбивать нужные числа?
Gigabyte @BIOS
Легкий путь обновления BIOS спрятан в программе @BIOS. Она автоматически связывается с сервером и скачивает актуальную прошивку (beta версии не поддерживаются). В этом вы можете убедиться сами, посмотрев видеоматериал.
Несколько слов об обновлении. Запустив его, я долго не мог сообразить, почему скорость скачивания столь низка. Пришлось даже проверить возможности своего провайдера. По тесту получается до 20 Мбит/с, но утилита как будто совсем не использует интернет-канал. Проще самостоятельно скачать новую версию с сайта Gigabyte и вручную обновить BIOS.

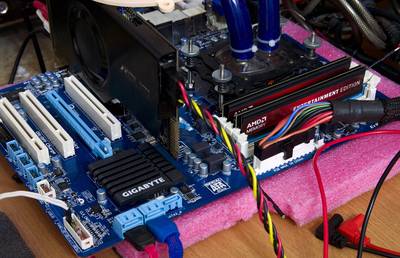

Тестовый стенд
реклама
- Процессор: AMD A8-3870K FM1 3000 МГц;
- Оперативная память: 8 Гбайт 1600 МГц (2 х 4) 9-9-9-28 2Т;
- Видеокарта: интегрированная в процессор AMD HD 6550;
- Аудиокарта: ASUS Xonar HDAV1.3;
- Накопители: SSD Crucial M4 128 Гбайт и Seagate 320 Гбайт;
- Блок питания: Tagan TG1100-U95, 1100 Ватт;
- Система охлаждение: СВО;
- Операционная система: Microsoft Windows 7 x64 Sp1.
Перечень используемых измерительно-контрольных приборов и инструментов
- Тарификатор электроэнергии: E305EMG;
- Цифровой термометр: Fluke 54II.
Проверка разгона
Начинаем с простого разгона, постепенно повышая множитель совместно с нужными напряжениями. Начальная точка – это множитель 36-37х, на котором испытуемый процессор на системной плате GA-A75M-D2H прекрасно себя чувствовал. Напряжение CPU NB Vid Control – 1.4 В, CPU Voltage Control -1.5 В. Система успешно прошла все стресс-тесты.

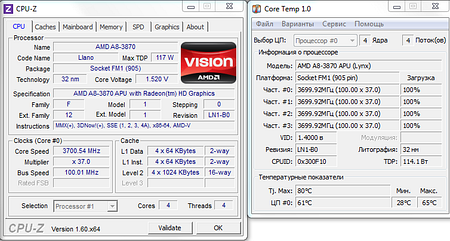

Поднимаем множитель до 37х. Никаких проблем не возникает, но следующее значение (38х) приводит к нестабильности системы. Ни поднятие напряжения, ни снижение температуры, ничего не помогало. Выяснился один интересный момент. Под нагрузкой спустя какое-то время множитель то на одном, то на двух, а иногда и на трех ядрах падал до 27х.
Стоит сказать, что проблема не в материнской плате, а в APU. Аналогичное поведение наблюдали как корейские оверклокеры, так и наши, российские. Суть феномена пока что необъяснима. Так что будьте внимательны при разгоне процессоров данного типа, следите за стабильностью множителей. Финальный результат составил 3.7 ГГц, без изменения частоты шины GA-A75-D3H.
Приведу настройки системы в BIOS.
- CPU Clock Ratio – х38;
- CPU Host Clock Control – Manual;
- CPU Frequency – 100;
- Dram E.O.C.P. – Disabled;
- Set Memory Clock – Manual;
- Memory Clock – x8.00;
- System Voltage Control – Manual;
- CPU PLL Voltage Control – Normal;
- DDR3 Voltage Control – 1.65V;
- DDR3 VTT Voltage Control – Normal;
- FCH Voltage Control – +0,1V;
- APU VDDP Voltage Control – Normal;
- CPU NB Vid Control – 1.4V;
- CPU Voltage Control -1.5V.

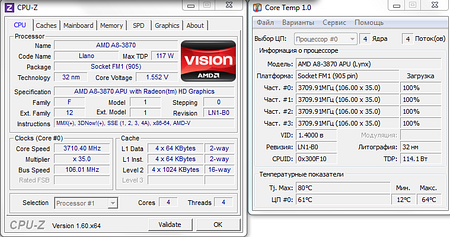

Посмотрим, на что способна связка из материнской платы и APU AMD A8-3870K при разгоне по частоте шины. Для начала увеличиваем частоту с шагом в 1 МГц относительно номинальных 100 МГц. 101 МГц, 102 МГц, 103 МГц, - плата ведет себя адекватно. На 106 МГц удалось добиться полной стабильности, а на 107 МГц перестали работать контроллеры жестких дисков и USB 3.0.
Ни с 110 МГц, ни с 125 МГц, ни с 133-135 МГц плата не заработала. Несмотря на использование всевозможных настроек, результат был один: система выключается и включается только после полного обесточивания, при загрузке отсутствуют все контроллеры.

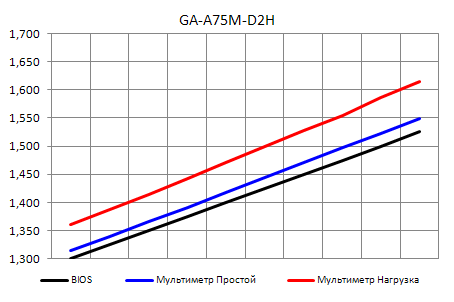

Проверим реальные показатели напряжения CPU, при условии выключенных функций энергосбережения AMD C6 Support, AMD K8 C&Q, C-state.
GA-A75M-D2H
|
простой |
нагрузка |
между BIOS и мультиметром в простое |
между BIOS и мультиметром в нагрузке |
напряжением в простое и нагрузке |
1,300 |
|
|
|
|
|
1,325 |
|
|
|
|
|
1,350 |
|
|
|
|
|
1,375 |
|
|
|
|
|
1,400 |
|
|
|
|
|
1,425 |
|
|
|
|
|
1,450 |
|
|
|
|
|
1,475 |
|
|
|
|
|
1,500 |
|
|
|
|
|
1,525 |
|
|
|
|
|

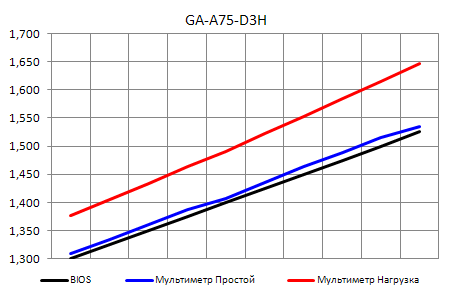

GA-A75-D3H
|
простой |
нагрузка |
между BIOS и мультиметром в простое |
между BIOS и мультиметром в нагрузке |
напряжением в простое и нагрузке |
1,300 |
|
|
|
|
|
1,325 |
|
|
|
|
|
1,350 |
|
|
|
|
|
1,375 |
|
|
|
|
|
1,400 |
|
|
|
|
|
1,425 |
|
|
|
|
|
1,450 |
|
|
|
|
|
1,475 |
|
|
|
|
|
1,500 |
|
|
|
|
|
1,525 |
|
|
|
|
|
Инструментарий и методика тестирования
Для корректного замера температуры использовались описанные далее условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°С +/-1°С. За точностью соблюдения заданных параметров наблюдало четыре датчика. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Температуры в графиках указаны не процессора, а самого горячего радиатора системы охлаждения (или места в преобразователе питания), как показывает практика, область PWM остается холоднее южного или северного моста. В любом случае, стандартное напряжение процессоров отличается в рамках одной партии, а в тестах материнских плат важнее знать запас прочности ее системы охлаждения без принудительного обдува воздухом.
Уровень потребления электричества (Вт) в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым цифрам с прибора. Настройки энергосбережения, впрочем, как и любые другие затрагивающие потребления системы в целом, выставлены по умолчанию.
Максимальная нагрузка создавалась программой LinX x64, которая задействует практически всю память, а в дополнение стартовал всеми любимый Prime95 x64 в режиме Small FFTs. Данные вносились после двадцатиминутного теста. Температура материнской платы есть не что иное, как значения с термодатчиков, установленных непосредственно в основании радиаторов.
- Нагрузка на GPU создается программой tessmark.
- Нагрузка на CPU создается программой LinX x64 и Prime95 x64.
- Нагрузка на GPU+CPU создается программой tessmark + LinX x64 и Prime95 x64.
Проверка USB и SATA. Программа HD Tune 5.00Pro (средняя скорость линейного чтения, блоки по умолчанию 64 Кбайт), внешний контроллер совместимый с SATA 3.0 (AgeStar 3UB2A8-St). SSD диск Intel X25E 64 Гбайт SLC, неинициализированный в системе, предварительно очищен специальной утилитой Intel Garbage (не для публичного пользования).
Измерение скорости Lan и Wi-Fi осуществляется утилитой iPerf с определенными настройками сервера и клиента по протоколу TCP шириной в 1 поток и 10 потоков. В качестве сервера используется сетевой адаптер Intel 82772, не дружащий с Jambo Frame (планируется апгрейд контроллера). Промежуточная точка соединения – маршрутизатор Netgear GS608 (datasheet), во время тестирования Wi-Fi добавляется в цепь роутер ASUS N16 (802n, WPA-AES).
Таким образом, оценивается связка Lan-порт сервера (Intel 82772) -Netgear GS608 – Lan-порт клиента (тестируемой материнской платы), или Wi-Fi решения: Lan-порт сервера (Intel 82772) - Netgear GS608-ASUS N16 – Lan-порт клиента (тестируемой материнской платы). На мой взгляд, вполне домашнее применение. Заблаговременно проверялась скорость между Netgear GS608 и ASUS N16, чтобы исключить влияние промежуточного участка.
Скорость работы связки «процессор-чипсет-память» оценивалась следующими приложениями:
- Cinebench 10;
- Cinebench 11.5;
- TrueCrypt Serpent-Twofish-AES;
- wPrime 2.00;
- x264 v3 (устаревшая версия, без агрессивных оптимизаций под многопоточность);
- x264 v4 (новая версия, хорошо оптимизирована под многопоточность с новыми кодеками);
- WinRAR;
- Photoshop CS5 x64 (применение последовательности из нескольких десятков фильтров);
- Autodesk Revit Architecture 2012 (визуализация 3D-чертежа дома).
Температурный режим и уровень потребляемого электричества
Условия: без внешнего обдува вентилятором/ми. Только сама материнская плата, процессор, оперативная память, СВО, без дискретной видеокарты (по возможности, в ином случае указана модель ускорителя).
Рабочие температуры
Радиатор цепей питания
Градусы, °C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Пояснения:
- Приставка FW означает, что на плату направлен поток воздуха с вентилятора 140 мм, 600 об/мин, установленного на расстоянии 10 см.
- Gigabyte GA-A75M-D2H – процессор AMD A8-3870K. vCPU BIOS - авто. vCPU реальное – 1.475 В. Частота шины и множитель - 100 МГц x 30. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 2Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.
- Gigabyte GA-A75-D3H – процессор AMD A8-3870K. vCPU BIOS - авто. vCPU реальное – 1.475 В. Частота шины и множитель - 100 МГц x 30. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 2Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.
Градусы, °C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Пояснения:
- Приставка FW означает, что на плату направлен поток воздуха с вентилятора 140 мм, 600 об/мин, установленного на расстоянии 10 см.
- Gigabyte GA-A75M-D2H – процессор AMD A8-3870K. vCPU BIOS - авто. vCPU реальное – 1.475 В. Частота шины и множитель - 100 МГц x 30. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 2Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.
- Gigabyte GA-A75-D3H – процессор AMD A8-3870K. vCPU BIOS - авто. vCPU реальное – 1.475 В. Частота шины и множитель - 100 МГц x 30. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 2Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.
Легко понять, что эксплуатировать материнскую плату, да еще и с разогнанным процессором просто небезопасно. А значит, вам следует ответственно подойти к вопросу охлаждения мосфетов.
Условия: без дискретной видеокарты (по возможности, в ином случае, указана ее модель), только материнская плата, процессор, память, жесткий диск, СВО. Настройки в BIOS по умолчанию.
Потребление электричества
Штатная частота процессора, Ватт
Простой | Нагрузка на GPU | CPU | GPU+CPU
Включите JavaScript, чтобы видеть графики
Пояснения:
- Gigabyte GA-A75M-D2H – процессор AMD A8-3870K. vCPU BIOS - авто. vCPU реальное – 1.475 В. Частота шины и множитель - 100 МГц x 30. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 2Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.
- Gigabyte GA-A75-D3H – процессор AMD A8-3870K. vCPU BIOS - авто. vCPU реальное – 1.475 В. Частота шины и множитель - 100 МГц x 30. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 2Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.
- Неуказанные напряжения задаются в BIOS в автоматическом режиме.
Потребление электричества
С разгоном процессора, Ватт
Нагрузка на GPU | CPU | GPU+CPU
Включите JavaScript, чтобы видеть графики
Пояснения:
- Gigabyte GA-A75M-D2H OC – процессор AMD A8-3870K 3700 МГц. vCPU BIOS – 1.525. vCPU реальное – 1.600 В. Частота шины и множитель - 100 МГц x 37. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 2Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.
- Gigabyte GA-A75-D3H OC – процессор AMD A8-3870K 3700 МГц. vCPU BIOS – 1.500. vCPU реальное – 1.613 В. Частота шины и множитель - 100 МГц x 37. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 2Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.
- Неуказанные напряжения задаются в BIOS в автоматическом режиме.
