Тестовый стенд
- Процессор: AMD A8-3870K, FM1 3000 МГц;
- Оперативная память: 8 Гбайт 1600 МГц (2 х 4) 9-9-9-28 1Т;
- Видеокарта: интегрированная в процессор AMD HD 6550;
- Накопители: SSD Crucial M4 128 Гбайт + Seagate 320 Гбайт;
- Блок питания: Tagan TG1100-U95, 1100 Вт;
- Система охлаждение: СВО;
- Операционная система: Microsoft Windows 7 x64 Sp1.
Перечень используемых измерительно-контрольных приборов и инструментов
- Тарификатор электроэнергии: E305EMG;
- Цифровой термометр: Fluke 54II.
Инструментарий и методика тестирования
реклама
Для корректного замера температуры использовались описанные далее условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°С +/-1°С. За точностью соблюдения заданных параметров наблюдало четыре датчика. В качестве жёсткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Температуры в графиках указаны не процессора, а самого горячего радиатора системы охлаждения (или места в преобразователе питания), как показывает практика, область PWM остаётся холоднее южного или северного моста. В любом случае, стандартное напряжение процессоров отличается в рамках одной партии, а в тестах материнских плат важнее знать запас прочности её системы охлаждения без принудительного обдува воздухом.
Уровень потребления электричества (Вт) в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым цифрам с прибора. Настройки энергосбережения, впрочем, как и любые другие затрагивающие потребления системы в целом, выставлены по умолчанию.
Максимальная нагрузка создавалась программой LinX x64, которая задействует практически всю память, а в дополнение стартовал всеми любимый Prime95 x64 в режиме Small FFTs. Данные вносились после двадцатиминутного теста. Температура материнской платы есть не что иное, как значения с термодатчиков, установленных непосредственно в основании радиаторов.
- Нагрузка на GPU создаётся программой tessmark.
- Нагрузка на CPU создаётся программой LinX x64 и Prime95 x64.
- Нагрузка на GPU+CPU создаётся программой tessmark + LinX x64 и Prime95 x64.
Проверка USB и SATA. Программа HD Tune 5.00Pro (средняя скорость линейного чтения, блоки по умолчанию 64 Кбайт), внешний контроллер совместимый с SATA 3.0 (AgeStar 3UB2A8-St). SSD диск Intel X25E 64 Гбайт SLC, неинициализированный в системе, предварительно очищен специальной утилитой Intel Garbage (не для публичного пользования).
Измерение скорости Lan и Wi-Fi осуществляется утилитой iPerf с определёнными настройками сервера и клиента по протоколу TCP шириной в 1 поток и 10 потоков. В качестве сервера используется сетевой адаптер Intel 82772, не дружащий с Jambo Frame (планируется апгрейд контроллера). Промежуточная точка соединения – маршрутизатор Netgear GS608 (datasheet), во время тестирования Wi-Fi добавляется в цепь роутер ASUS N16 (802n, WPA-AES).
Таким образом, оценивается связка Lan-порт сервера (Intel 82772) -Netgear GS608 – Lan-порт клиента (тестируемой материнской платы), или Wi-Fi решения: Lan-порт сервера (Intel 82772) - Netgear GS608-ASUS N16 – Lan-порт клиента (тестируемой материнской платы). На мой взгляд, вполне домашнее применение. Заблаговременно проверялась скорость между Netgear GS608 и ASUS N16, чтобы исключить влияние промежуточного участка.
Скорость работы связки «процессор-чипсет-память» оценивалась следующими приложениями:
- Cinebench 10;
- Cinebench 11.5;
- TrueCrypt Serpent-Twofish-AES;
- wPrime 2.00;
- x264 v3 (устаревшая версия, без агрессивных оптимизаций под многопоточность);
- x264 v4 (новая версия, хорошо оптимизирована под многопоточность с новыми кодеками);
- WinRAR;
- Photoshop CS5 x64 (применение последовательности из нескольких десятков фильтров);
- Autodesk Revit Architecture 2012 (визуализация 3D-чертежа дома).
реклама
Проверка разгона

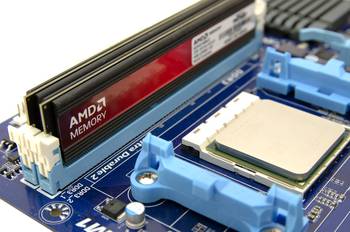

AMD APU A8-3870K - процессор уникальный. Это максимально производительная модель для разъёма FM1. В нём обе части процессора разблокированы, речь идёт о GPU и непосредственно вычислительной части. Естественно, их связывает логика, разделяемый кэш и прочее. Поэтому при разгоне лучше одновременно увеличивать частоты обоих блоков. В случае разгона процессорной части вы наращиваете скорость в 2D приложениях, а повышение частоты встроенного видеоядра приводит к улучшению 3D производительности.
Логично будет задать вопрос - как чувствуют себя GPU и CPU, работая в одной упряжке, да ещё и в нештатном режиме? Существует понятие баланса, при котором нельзя поднять частоту одной половинки процессора и одновременно максимально разогнать вторую. Придётся искать компромисс между частотой CPU, GPU и, внимание (!), частотой памяти. Да, одновременный разгон трех значимых частей компьютера – невозможен. Где в таком случае лучше всего искать дополнительную производительность? Естественно там, где её мало, а у APU AMD слабым звеном является процессорная часть. Поэтому в первую очередь разгоняем CPU, потом подбираем оптимальные частоты памяти и GPU.
Ранее опробованные модели Llano откровенно меня порадовали. Пусть множитель у них фиксированный, а частота шины синхронизирована с частотой PCI-E на 100 МГц и 133 МГц, но все это не мешало им разгоняться до более чем 4 ГГц. Но надежда на предоставленный экземпляр А8-3870К растаяла буквально после первого запуска системы.
Номинальное напряжение, заданное производителем, составило 1.4 В, что достаточно много для APU. Предыдущие модели обходились диапазоном от 1.2 В до 1.3 В. У меня сложилось впечатление, что микросхемы для разблокированного APU выбираются не с учётом наименьшего стартового напряжения, а просто путём увеличения до предельного значения, коим и является 1.4 В. В итоге после нескольких часов я вышел на 3700 МГц при 1.61 В!!!
Стоит отметить, что настройки в BIOS совсем не способствовали тонкой подстройке значений. Минимальный шаг изменения напряжения составлял аж 0.025 В. В моем случае 1.585 В процессору оказалось мало, а 1.625 В стало уже много =). Нет, он не сгорел, но хорошей системе водяного охлаждения не удалось обуздать жаркий пыл стендового Llano. Температура быстро подкатывала к 65 градусам по Цельсию, после чего система выпадала в синий экран.

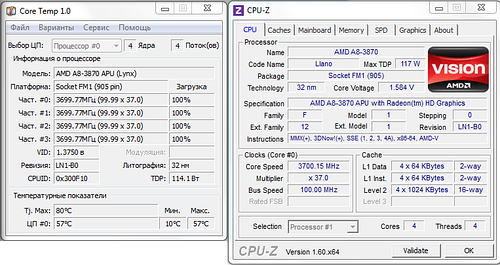

Приведу настройки системы в BIOS.
- CPU Clock Ratio – х37;
- CPU Host Clock Control – Manual;
- CPU Frequency – 100;
- Dram E.O.C.P. – Disabled;
- Set Memory Clock – Manual;
- Memory Clock – x8.00;
- System Voltage Control – Manual;
- FCH Voltage Control – +0.1V;
- DDR3 Voltage Control – 1.65V;
- DDR3 VTT Voltage Control – Normal;
- CPU VDDP Voltage Control – Normal;
- CPU NB Vid Control – +0.225V;
- CPU Voltage Control – +0.100V (относительно автоматически установленного 1.4 В).
Был вариант попробовать разогнать процессор шиной, но ввиду его низкого потенциала, я посчитал эту затею бессмысленной. Тем более что обычно все APU AMD спокойно переносят повышение до 133-145 МГц. Но для А8-3870К по большому счёту нет смысла тратить силы на подбор частоты шины, множитель-то у него разблокированный, а ранее проведенные тесты доказывают, что от неё (частоты шины) мало что зависит. И сейчас я готов признать, что все же разброс уровня разгона APU AMD колоссальный, от 3600 МГц до 4500 МГц. Будете ли вы счастливчиком, зависит от удачи.

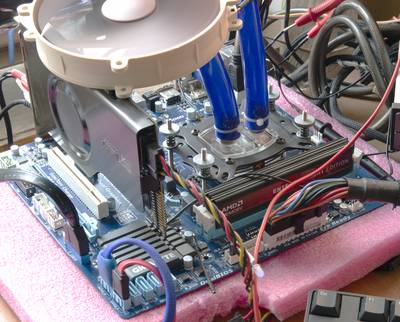

Для определения настоящего напряжения, подаваемого на процессор, я прибегнул к простому методу. На материнскую плату впаиваются два контакта: на землю 4Pin, и к одному из дросселей (+ контакт) в цепь питания. Далее просто измеряем мультиметром значения в простое и под нагрузкой. Полученные результаты приведены в таблице.
Частота процессора 3000 МГц, остальные напряжения, касающиеся APU (FCH Voltage Control, CPU VDDP Voltage Control, CPU NB Vid Control) оставлены в значении Normal. Изменению подвергается только CPU Voltage Control.
|
простой, В |
нагрузка, В |
и мультиметром в простое, В |
и мультиметром в нагрузке, В |
в простое и нагрузке, В |
1,300 |
|
|
|
|
|
1,325 |
|
|
|
|
|
1,350 |
|
|
|
|
|
1,375 |
|
|
|
|
|
1,400 |
|
|
|
|
|
1,425 |
|
|
|
|
|
1,450 |
|
|
|
|
|
1,475 |
|
|
|
|
|
1,500 |
|
|
|
|
|
1,525 |
|
|
|
|
|
реклама
На обед я приготовил второй APU с аналогичной маркировкой. Посмотрим, может быть, он оправдает свободный множитель и принадлежность к К-серии. VID процессора стал равен 1.375 В, вместо 1.4 В на предыдущем, что вселяло надежду на разгон получше, чем с первым APU. Аналогичные настройки в BIOS не дали никаких положительных результатов. С 1.612 В процессор жестко упирался в стену на частоте 3700 МГц, а операционная система грузилась и на 3800 МГц, но стабильности добиться не удалось.
Увеличение напряжения до 1.625 В ситуацию не улучшило и тесты пришлось прекратить. Можно добавить, что второй APU под нагрузкой грелся на ~5 градусов меньше, но это никак не повлияло на разгонный потенциал.
Температурный режим и уровень потребляемого электричества
Условия: без внешнего обдува вентилятором/ми. Только сама материнская плата, процессор, оперативная память, СВО, без дискретной видеокарты (по возможности, в ином случае указана модель ускорителя).
При замерах температур и уровня потребляемого электричества использовалась следующая конфигурация:
- Процессор: AMD A8-3870K, FM1, 3000 МГц;
- Оперативная память: 8 Гбайт 1600 МГц (2 х 4) 9-9-9-28 1Т;
- Видеокарта: интегрированная в процессор AMD HD 6550;
- Накопители: SSD Crucial M4 128 Гбайт + Seagate 320 Гбайт;
- Блок питания: Tagan TG1100-U95, 1100 Вт;
- Система охлаждение: СВО;
- Операционная система: Microsoft Windows 7 x64 Sp1.
Рабочие температуры
Радиатор цепей питания
Градусы, °C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Пояснения:
- GA-A75M-D2H FW – на плату направлен поток воздуха с вентилятора 140 мм, 600 об/мин, работающего на расстоянии 10 см.
Градусы, °C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Пояснения:
- GA-A75M-D2H FW – на плату направлен поток воздуха с вентилятора 140 мм, 600 об/мин, работающего на расстоянии 10 см.
Как вы понимаете, эксплуатировать материнскую плату, да ещё и с разогнанным процессором просто небезопасно. А значит, вам следует ответственно подойти к вопросу охлаждения мосфетов. Без активного охлаждения жизненный цикл платы будет стремиться к нулевой константе.
Я лично не рискнул проводить тест без вентилятора, а его обороты пришлось увеличить до 1200. Логично считать, что такой подход выходит за принятые мной стандарты тестирования, поэтому вы не увидите температурных показателей.
Условия: без дискретной видеокарты (по возможности, в ином случае указана ее модель), только материнская плата, процессор, память, жёсткий диск, СВО. Настройки в BIOS по умолчанию.
Потребление электричества
Штатная частота процессора, Ватт
Простой | Нагрузка на GPU | CPU | GPU+CPU
Включите JavaScript, чтобы видеть графики
Пояснения:
- Gigabyte GA-A75M-D2H – процессор AMD A8-3870K. vCPU BIOS - авто. vCPU реальное – 1.475 В. Частота шины и множитель - 100 МГц x 30. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 1Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.
- Неуказанные напряжения задаются в BIOS в автоматическом режиме.
Потребление электричества
С разгоном процессора, Ватт
Нагрузка на GPU | CPU | GPU+CPU
Включите JavaScript, чтобы видеть графики
Пояснения:
• Gigabyte GA-A75M-D2H ОС - процессор AMD A8-3870K 3700 МГц. vCPU BIOS – 1.525. vCPU реальное – 1.600 В. Частота шины и множитель - 100 МГц x 37. Частота памяти 1600 МГц. 8 Гбайт, 9-9-9-28 1Т. Чипсет А75. Видеокарта – встроенная AMD HD 6550.
- Неуказанные напряжения задаются в BIOS в автоматическом режиме.
Результаты тестов
По самим APU написано достаточно материала, любознательным рекомендую ознакомиться с обзором «Новые APU. Cравнительное тестирование процессоров AMD Llano в 2D и 3D». Объективно, AMD A8-3870K не является чем-то новым, просто компания решила немного увеличить частоту до 3 ГГц и разблокировать множитель CPU и GPU частей.
Cinebench 10
Настройки:
- Монопоток и многопоточный тест.
- Профиль CPU.
Баллы
Performance 1 CPU | Multi CPU
Включите JavaScript, чтобы видеть графики
Cinebench 11.5
Настройки:
- Профиль CPU.
Баллы PPS
Performance CPU Test
Включите JavaScript, чтобы видеть графики
TrueCrypt
Настройки:
- 1024 Мбайт.
- Профиль – встроенный тест скорости шифрования.
Мбайт/сек
Serpent-Twofish-AES
Включите JavaScript, чтобы видеть графики
wPrime
Версия: 2.00.
Настройки:
- Профиль – 1024М.
Секунды
1024М
Включите JavaScript, чтобы видеть графики
x264
Версия: v3.19.
Настройки:
- Профиль – кодирование файла в два этапа.
Кадров в секунду
2 проход | 1 проход
Включите JavaScript, чтобы видеть графики
x264
Версия: v4.хх.
Настройки:
- Профиль – кодирование файла в два этапа.
Кадров в секунду
2 проход | 1 проход
Включите JavaScript, чтобы видеть графики
