Обзор и тестирование материнской платы MSI A75MA-P35 (страница 3)
реклама

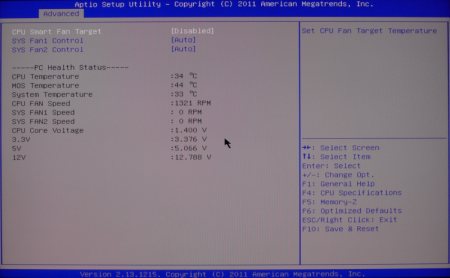

Следом идёт пункт Hardware Monitor.
Помимо того, что на этой странице есть какие-то зачатки мониторинга, можно ещё настроить работу трёх вентиляторов.

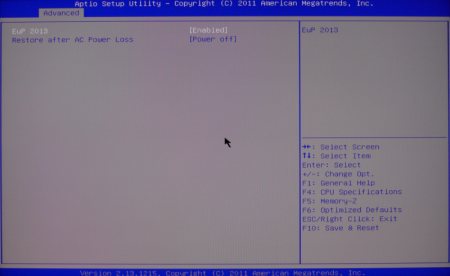

Затем следует ссылка Power Management Setup.
В этом окне всего два пункта. Первый активирует энергосберегающий режим, а второй позволяет включить функцию запуска системы после отключения питания и возобновления его подачи.
реклама

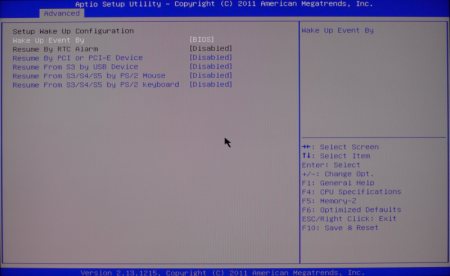

Последний пункт в этом меню называется Wake Up Event Setup.
Здесь включаются режимы пробуждения системы от различных устройств.

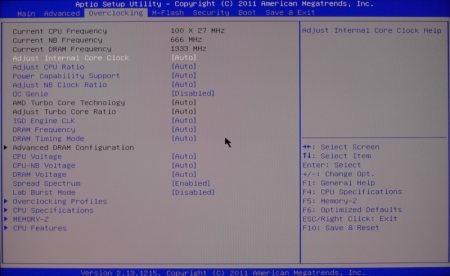

Далее в основном меню-баре следует вкладка Overclocking.
Данная страница посвящена разгону. Именно здесь изменяются частоты шин, памяти и значения коэффициентов. Кроме этого есть три пункта, которые позволяют менять напряжения на компонентах в следующих диапазонах:
- CPU Voltage (от 1.39750 до 1.46750 В с шагом 0.01 В);
- CPU-NB Voltage (от 1.239000 до 1.374000 В с шагом 0.009 В);
- DRAM Voltage (от 1.171000 до 1.761000 В с шагом 0.01 В).

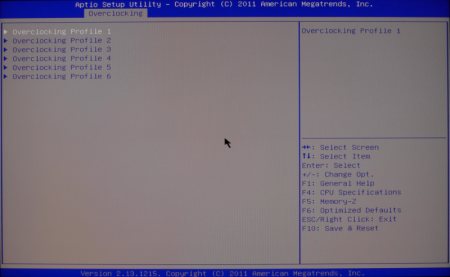

В самом низу находятся четыре ссылки. Первой из них идёт Overclocking Profiles.
реклама
Здесь можно обнаружить целых шесть профилей. Маловероятно, что с такими функциями разгона удастся заполнить и половину.

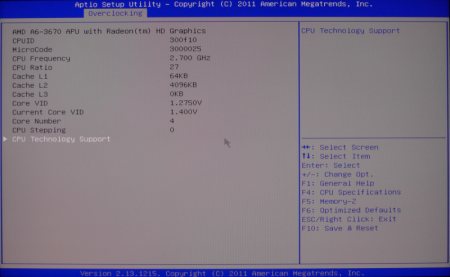

Вторая ссылка - CPU Specification.
На этой странице находится более детальная информация об установленном процессоре, а внизу есть пункт, который открывает экран с таблицей поддерживаемых технологий.

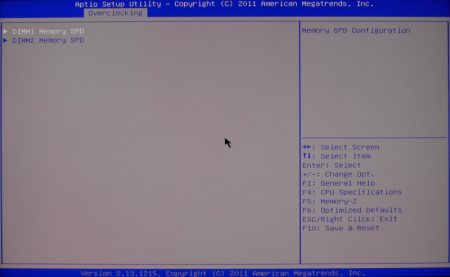

Третьей в списке - Memory-Z.

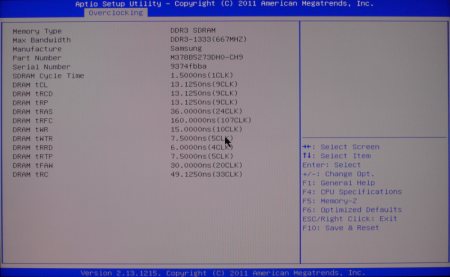

Два пункта, каждый из которых представляет один слот. Выбрав один из них, перемещаемся на страницу, где отображается информация из SPD модуля.

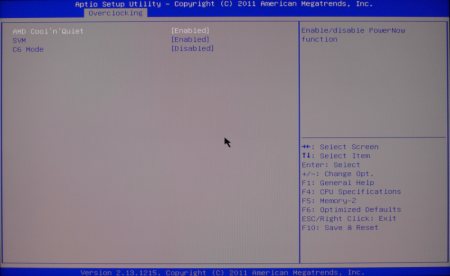

Последняя ссылка называется CPU Features.
Здесь есть три пункта по количеству технологий, которые можно активировать/деактивировать.

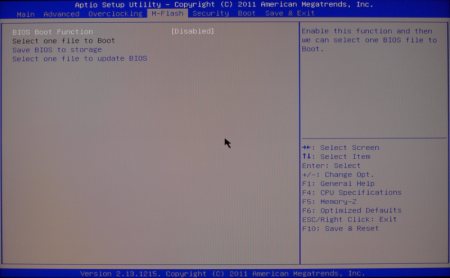

Дальше в основном меню-баре следует вкладка M-Flash.
На этой странице можно сохранить BIOS на внешний накопитель, либо обновить его из файла, находящегося на нём.

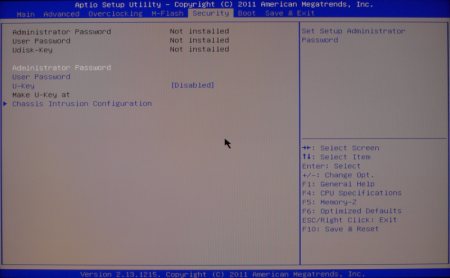

Затем идёт вкладка Security.
реклама
Здесь устанавливаются пароли доступа и создаётся ключ U-key.

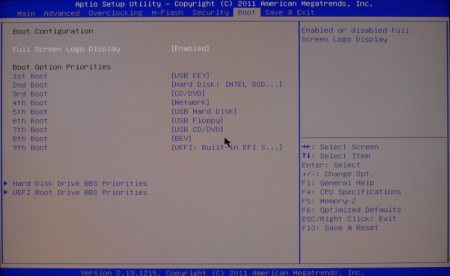

Далее следует вкладка Boot.
На этой странице настраивается очерёдность загрузки с различных устройств.

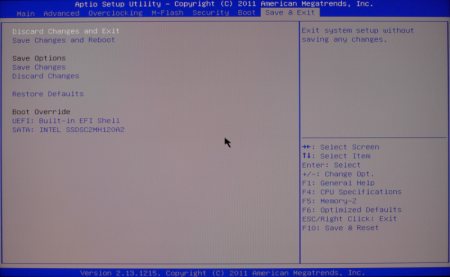

Замыкает верхнее меню вкладка Save & Exit.
Здесь сохраняются установки или отменяются все изменения и осуществляется выход.
BIOS очень простой, но усложняется множеством ссылок с одним-единственным пунктом внутри. Это осложняет переходы и конфигурирование. Мышкой действовать не очень удобно, потому что пункты не очень крупные, на них непросто попасть курсором, который вдобавок еще и мерцает при движении. Поэтому клавиатурой здесь работать привычнее и главное быстрее. Самое неприятное, это то, что BIOS не всегда работает корректно. Установки не всегда сохраняются, а если ещё учесть проблему c USB клавиатурой, то настройка становится просто пыткой.
Тестовый стенд
Тестирование материнской платы MSI A75MA-P35 проводилось в составе следующей конфигурации:
- Процессор: AMD A6-3670K (2700 МГц);
- Кулер: Thermalright Silver Arrow;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: MSI A75MA-P35, версия BIOS 1.3;
- Память: 2 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
- Накопитель SSD: Intel 510 series 120 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Вт.
Испытание платы и разгон

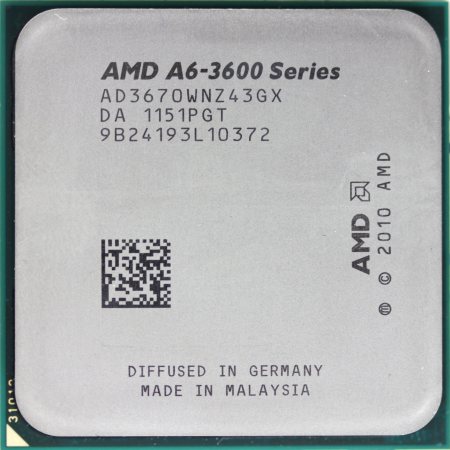

Вот тот самый процессор AMD A6-3670K, который принимал участие в тестировании материнской платы MSI A75MA-P35.
Поскольку это был мой первый опыт разгона данной платформы, то я решил сначала проштудировать форумы и хотя бы приблизительно оценить, каких результатов можно ждать. После изучения BIOS стало ясно, что рекордов мне не поставить, а все из-за небольшого диапазона регулировок напряжений. Оставалось лишь надеяться на то, что процессор AMD A6-3670K не подведёт, проводя мысленные параллели с конкурирующими решениями второго поколения Core i. Вот где, на первый взгляд, хороший разгонный потенциал. Да и казалось бы много общего: интегрированное видеоядро, контроллеры памяти и PCI-e, тот же технологический процесс.
Несколько смутило меня большое штатное напряжение 1.4 В, а увеличить его можно всего до 1.5. По идее, при переходе на более тонкие процессы напряжение должно снижаться, а тут оно даже выросло. Да и диапазон маловат. Но, быть может, сейчас мои сомнения развеются?
Начинаю резво с 40 х 100, ведь коэффициент-то свободный. Нет, ничего не происходит и так вплоть до 3600 МГц. Однако система по-прежнему работает нестабильно, приходится снижать коэффициент ещё на 1.

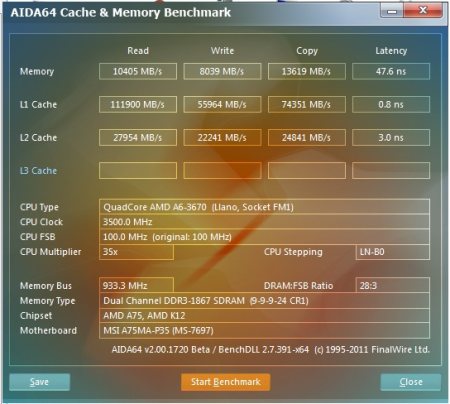

Странное дело, но процессор не проходит LinX даже на штатной частоте, он работает без зависаний, но уж больно долго. На выручку приходит Prime. С памятью тоже не всё гладко, а точнее она просто работает на максимуме – 1866 МГц. При этом модули могут взять больше, но другого делителя не предусмотрено. Тайминги при этом были установлены 9-9-9-24-1Т, напряжение оставалось штатным 1.5 В.
Разгон по шине не удался. Возможно, дело в том, что она как-то связана с PCI-e аналогично платформе Intel LGA 1155, поэтому повысить её удалось только до 105 МГц.

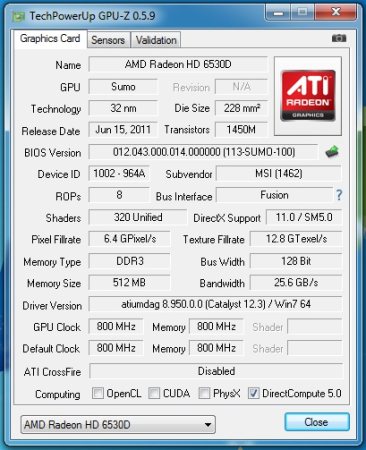

Осталось лишь немножко разогнать интегрированное видеоядро. Для этого в BIOS вручную выставляем значение 800 МГц и проводим тестирование. На частоте 850 МГц уже начинали появляться артефакты.
С самого начала не заладилась работа платы с клавиатурой Logitech Illuminated. Дело в том, что при нажатии Del я никак не мог войти в BIOS. Скорее всего, она определялась уже после прохождения инициализации. Поскольку у меня не было под рукой PS/2 клавиатуры, то мне приходилось постоянно пользоваться джампером обнуления BIOS для входа в меню настроек.
