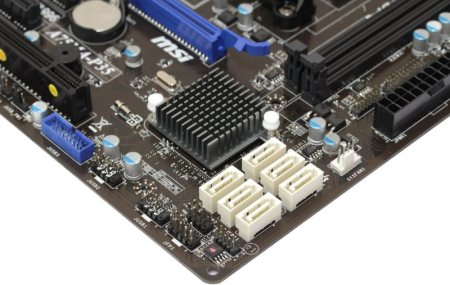

В правом нижнем углу находятся шесть портов SATA 3 белого цвета для поддержки такого же числа накопителей и приводов.
Ими сегодня уже никого не удивишь. Компанию AMD можно по праву назвать пионером в этой области, поскольку она уже давно начала интегрировать контроллер SATA 6 Гбит/с в свои южные мосты.
Сомнительно, что кто-то будет использовать накопители SSD с интерфейсом SATA 3 вместе с MSI A75MA-P35, поскольку только они могут в полной мере загрузить эту шину. Обычные жёсткие диски хоть и поддерживают относительно новый стандарт, но не могут физически обеспечить таких скоростей передачи информации.

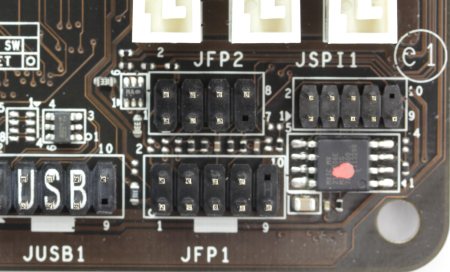

Недалеко от портов SATA находятся разъёмы для подключения кнопок и индикаторов корпуса.
реклама

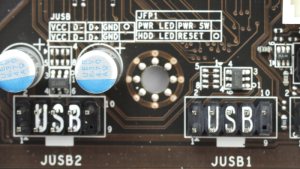

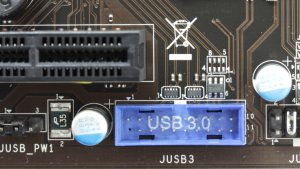

Рядом по нижнему краю идут две колодки USB 2.0 для подключения четырёх устройств, ещё левее – одна USB 3.0, для обеспечения ещё двух портов.
Кроме этого на задней панели можно найти четыре разъёма USB 2.0 и пару USB 3.0. Все они реализованы силами FCH A75. Интеграция контроллера USB 3.0 - это тоже прорыв в отрасли, ведь теперь нет необходимости распаивать микросхемы сторонних производителей для поддержки интерфейса.

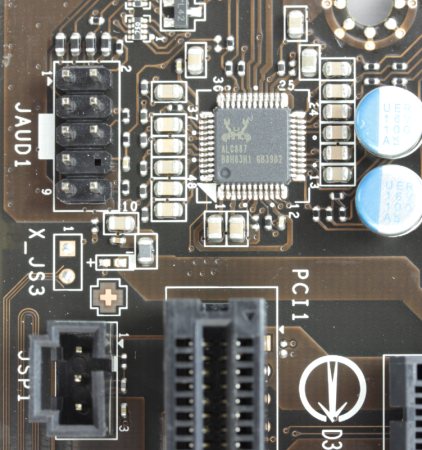

В левом нижнем углу находится «чип» восьмиканального звукового кодека Realtek ALC 887.
Рядом с ним расположены разъёмы передней аудиопанели и ещё S/PDIF Out.

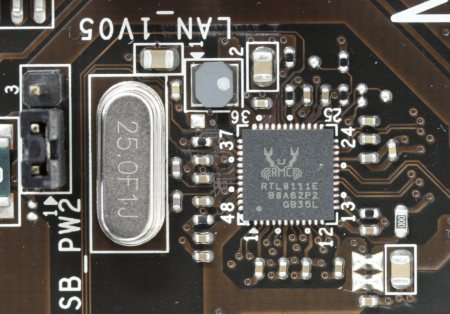

За «миниджеками» задней панели и чуть выше слота PCI-e x16 распаяна микросхема гигабитного сетевого контроллера Realtek RTL8111E.
реклама

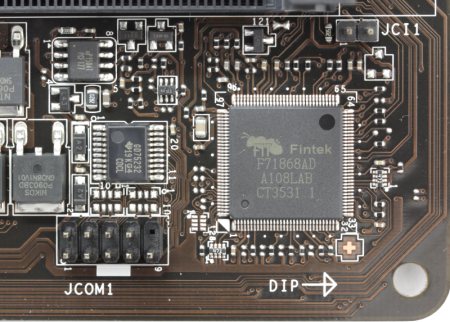

Для системного мониторинга в правом верхнем углу распаян контроллер ввода/вывода Fintek F71868AD.
Недалеко от него можно обнаружить колодку COM порта.

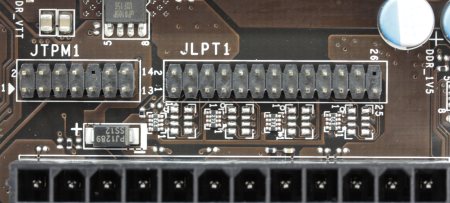

Рядом с основным коннектором ATX питания находятся два разъёма: LPT – для подключения планки с соответствующим портом и TPM – для установки модуля.
Недостаток один - они нестандартные и поэтому обратные интерфейсы ещё нужно поискать.

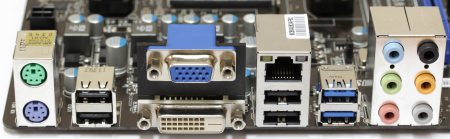

Посмотрим теперь на разъёмы, которые расположены на задней панели.
- Один разъём PS/2 для мыши;
- Один разъём PS/2 для клавиатуры;
- Два разъёма USB 3.0;
- Шесть разъёмов USB 2.0;
- Один разъём DVI-D;
- Один разъём D-Sub;
- Один гигабитный сетевой разъём RJ-45;
- Шесть аудиоразъёмов типа minijack.
Технические характеристики
Поддерживаемые процессоры | AMD Llano APU |
Системная шина, частота | UMI (2 Гбайт/с) |
Системная логика | AMD FCH A75 |
Оперативная память | 2 x 240-pin DDR3 DIMM, двухканальный режим, до 16 Гбайт при частоте 1066 / 1333 / 1600 / 1866 МГц |
Слоты расширения | 1 - PCIe 2.0 x16 2 - PCIe 2.0 x1 1 - PCI 2.2 |
Поддержка Multi-GPU | Dual Graphics |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с порта – AMD FCH A75; RAID 0, 1, 5, 0+1, JBOD; |
Поддержка IDE и eSATA | нет; нет |
Сеть | 1х Realtek RTL8111E |
Аудио | Realtek ALC887 – 8-канальный HD аудиокодек |
USB 2.0 | 4+4x AMD FCH A75 |
USB 3.0 | 2+2x AMD FCH A75 |
IEEE-1394 | нет |
Системный мониторинг | Fintek F71868AD |
Питание материнской платы | ATX 24-pin, 4-pin ATX 12V |
Разъемы и кнопки задней панели | 4x USB 2.0/1.1 2х USB 3.0 1x DVI-D 1x D-Sub 1x RJ45 6x 3.5 мм Jack |
Фирменные технологии | Click BIOS II OC Genie II M-Flash i-Charger Dual Graphics USB Safeguard Winki 3 Live Update 5 Instant OC 3TB+ Infinity |
Размеры, мм | 244 x 215 |
Форм-фактор | mATX. |
Возможности BIOS
Как обычно нажимаем кнопку Del и попадаем… Нет, не получилось. Ещё один дубль и опять мимо. Так быстро загружается, что я не успеваю? Нет, просто плата не дружит с USB клавиатурой. Сбрасываем BIOS перемычкой и видим при загрузке сообщение: нажмите F1 для изменения конфигурации.
Признаться, я ожидал большего, потому что в спецификации было написано Click BIOS. Рассчитывал, что это будет современный графический интерфейс, как на более дорогих платах, однако на самом деле всё не так. Поддержка мышки определённо есть, но меню при этом классическое. Пробежаться по нему можно, просмотрев приведённый ниже видеоролик.
реклама
При входе пользователь сразу попадает на вкладку основного меню, которая называется Main.
На этой странице производится установка времени и даты, а также отображается информация об установленных накопителях и приводах. В самом низу находится краткая информация об установленном процессоре, версии BIOS и объёме памяти.
Далее следует вкладка Advanced.
В открывшемся окне находится ещё одно меню, состоящее из девяти ссылок. Первой сверху идёт PCI Subsystem Settings.

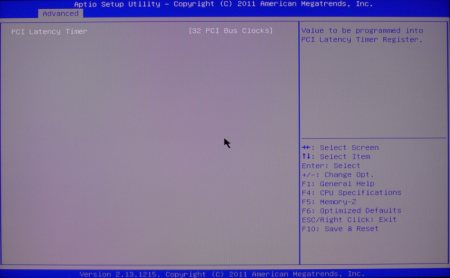

На этой странице только один пункт для настройки таймера шины PCI.

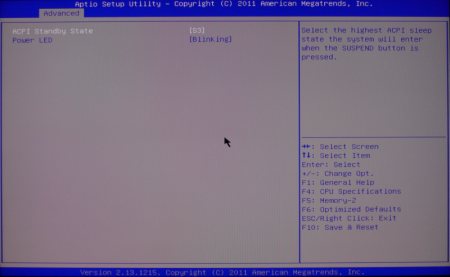

Следующая ссылка называется ACPI Settings.
Здесь настраиваются режимы работы ACPI.

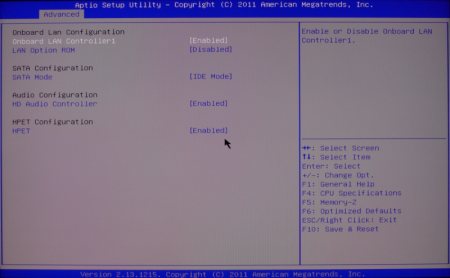

Далее - пункт Integrated Peripherals.
В этом окне настраиваются режимы работы периферийных устройств. На самом деле здесь просто включаются/отключаются разные контроллеры.
Следующая ссылка называется Integrated Graphics Devices.

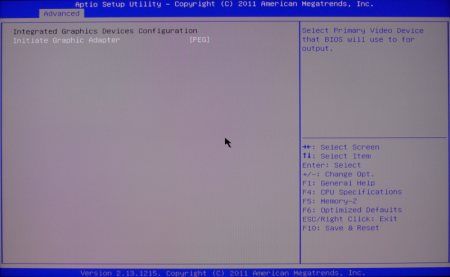

На этой странице можно обнаружить один-единственный пункт, где устанавливается очерёдность инициализации видеоадаптеров.
Далее следует пункт USB Configuration.

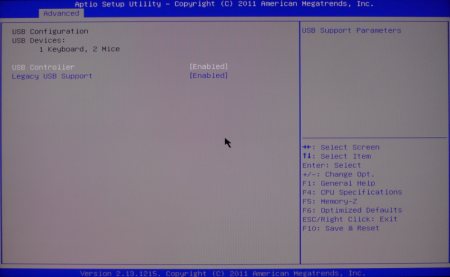

Как следует из названия, речь идёт о настройке контроллера USB. Также можно увидеть, какие устройства в настоящее время подключены к этому интерфейсу.
Затем идёт ссылка Super IO Configuration.

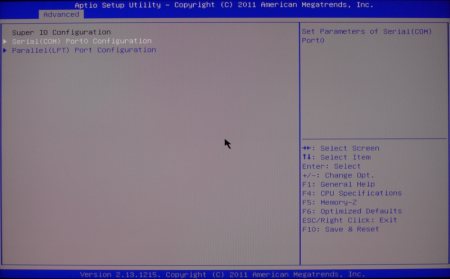

За этим громким названием прячется настройка двух портов COM и LPT.
