Тестовый стенд
Тестирование материнской платы ASRock Fatal1ty X79 Professional проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-3930K (3200 МГц) степпинг C2;
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: ASRock Fatal1ty X79 Professional, версия BIOS 1.20;
- Память: 4 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
- Видеокарта: Sapphire HD 7970 (925/5500 МГц (ядро/память));
- Накопитель SSD: Intel 510 series 120 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Вт.
Испытание платы и разгон
При такой сильной системе питания эта плата просто обязана хорошо разгонять процессоры. Если это не так, то тогда какой смысл делать такую мощную силовую схему? К тому же самым первым пунктом на странице разгона в BIOS идёт автоматическое увеличение частоты до одного из выбранных значений. При этом также автоматически выставляются все напряжения и прочие установки. Это очень удобно для тех геймеров, которые не сильно разбираются в более тонких настройках системы. Проверим, как это работает.
Сразу выбираем значение 5.2. При этом все настройки, связанные с питанием и энергосберегающими технологиями изменились, а напряжение на процессоре даже ушло за 1.5 В. Я прекрасно отдавал себе отчёт в том, что даже если система заведётся, то операционная система не загрузится точно. Но чуда не произошло – чёрный экран. Лень обнулять BIOS, поэтому три раза включаю и выключаю систему, на четвёртый она сама стартует с безопасными настройками, что уже плюс. Вместе с этим выясняется, что я сам виноват и это значение варьируется от 1 до 3 (по умолчанию стоит именно 3).
реклама
Ну раз 5.2 не пошло, то может хоть 5.0. Тем более, у меня ещё сохранились воспоминания о ASUS P9X79, загружавшей систему на этой частоте, пусть и без стабильности. В результате опять фиаско. 4.8 – опять мимо, 4.6 – нет стабильности, а все из-за того, что плата выставила напряжение 1.4 В. В итоге приходится констатировать, что автомат не работает. Может этот алгоритм и действует на платформе LGA 1155, но здесь кристаллы более сложные и горячие, добиться от процессоров стабильности на высокой частоте не так просто.
Я был твердо уверен в том, что процессор может работать на 4600 МГц, поскольку в аналогичном режиме протестировал уже не одну плату. С этой мыслью закончился мой первый тестовый вечер. Но на следующий день запуск системы обернулся фиаско – не определялась видеокарта. Тут необходимо сделать небольшое лирическое отступление.
Собирая систему я, как мне казалось, логично предположил, что первый и третий слот PCI-e должны работать в режиме х16, если не заняты остальные. В самый верхний установить видеокарту было невозможно, не повернув кулер на 90 градусов. Не став долго ломать голову, я открыл инструкцию, нашёл пункт, который говорит, что при использовании одиночной карты рекомендуется устанавливать её в первый слот и проигнорировал эту запись. Поставил в третий и всё заработало, но, как вы уже поняли, недолго, и в итоге мне всё-таки пришлось переставить её на следующий день.

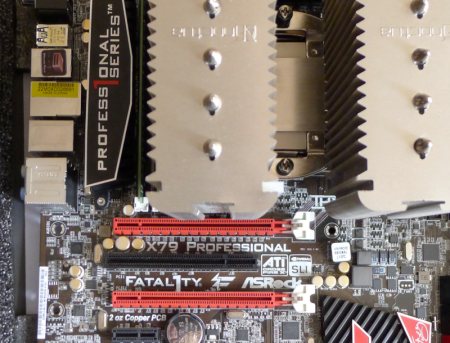

Но не это основная проблема, а то, что при повороте радиатора процессорного кулера, его сторона практически упирается в видеокарту, а зазор составляет 1-2 мм. Возникает расклад, при котором от видеокарты с обратной стороны идёт тепло, а кулер, если он дует вверх, фактически прогоняет его через себя. Стоит ли говорить, что в нагрузке система нагревается гораздо сильнее, во-первых, потому что неоткуда брать воздух (мешает видеокарта), а во-вторых, от неё идёт уже разогретый воздух. Поэтому в этой ситуации нужно тщательно выбирать охлаждающее устройство, скорее всего, самым оптимальным будет водоблок.
Но у меня его нет, а процессор нужно разогнать хотя бы до 4600 МГц. Заходим в BIOS, отключаем все энергосберегающие функции, задаём множитель 46, напряжения устанавливаем в значения:
- CPU Core Voltage - 1.380 В;
- VCCSA Voltage - Auto;
- DRAM Voltage - 1.507 В;
- VTT Voltage – Auto;
- CPU PLL Voltage - 1.903 В;
- PCH 1.1V Voltage - Auto;
- PCH 1.5V Voltage - Auto.

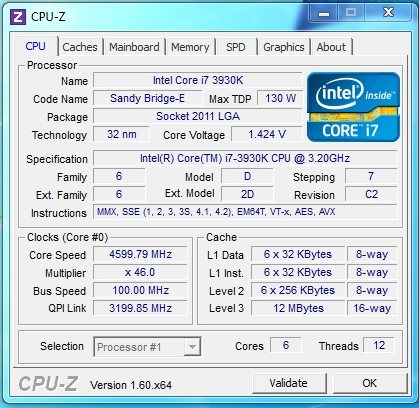

Load-Line Calibration ставим в значение 1. Добавляем + 0.02 В компенсации в нагрузке и получаем заветный результат.
реклама
Конечно, в полной нагрузке система долго не проработает, все из-за той же проблемы с кулером, но если её решить и ещё немного снизить напряжение, то это станет вполне вероятным. Память, как и обычно, заработала на частоте DDR3 2133 МГц с таймингами 10-10-10-27-1T даже без увеличения напряжения. Ни 2400, ни тем более 2600+ мне получить так и не удалось, увеличение таймингов и повышение напряжения ожидаемого результата не дало. Что касается разгона по шине, то тут тоже всё осталось по-прежнему – 130 МГц.
Производительность и тепловой режим
Тестирование ASRock Fatal1ty X79 Professional проводилось на открытом стенде при комнатной температуре 22°C в следующих режимах:
- ASRock Fatal1ty X79 Professional, Intel Core i7-3930K (3200 МГц), турборежим 3800 МГц, память 1333 МГц, тайминги 9-9-9-24-1Т, Sapphire HD 7970;
- ASRock Fatal1ty X79 Professional, Intel Core i7-3930K @ 4600 МГц (46х100), память 2133 МГц, тайминги 10-10-10-27-1Т, Sapphire HD 7970.
Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
3DMark 2001 SE
3D Marks
Включите JavaScript, чтобы видеть графики
3DMark 06
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark 2011
Performance, Marks
Включите JavaScript, чтобы видеть графики
Extreme, Marks
Включите JavaScript, чтобы видеть графики
PCMark Vantage
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Memories Score, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R10
1CPU, Marks
Включите JavaScript, чтобы видеть графики
xCPU, Marks
Включите JavaScript, чтобы видеть графики
Cinebench R11.5
OpenGL, FPS
Включите JavaScript, чтобы видеть графики
CPU, FPS
Включите JavaScript, чтобы видеть графики
AIDA64 Cache & Memory Benchmark
Memory read, Мбайт/с
Включите JavaScript, чтобы видеть графики
Memory write, Мбайт /с
Включите JavaScript, чтобы видеть графики
Memory copy, Мбайт /с
Включите JavaScript, чтобы видеть графики
Memory latency, нс
Включите JavaScript, чтобы видеть графики
MaxxMEMI
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
HWbot.org, Marks/с
Включите JavaScript, чтобы видеть графики
MaxxMEMI Multi
Reached memory score, Гбайт/с
Включите JavaScript, чтобы видеть графики
Stream
1 поток, Мбайт/с
Включите JavaScript, чтобы видеть графики
8 потоков, МБ/с
Включите JavaScript, чтобы видеть графики
Fritz Chess Benchmark
kNodes
Включите JavaScript, чтобы видеть графики
Super PI
1M, сек
Включите JavaScript, чтобы видеть графики
8M, сек
Включите JavaScript, чтобы видеть графики
wPrime v1.55
32M, сек
Включите JavaScript, чтобы видеть графики
1024M, сек
Включите JavaScript, чтобы видеть графики
Winrar 3.93
Кбайт/с
Включите JavaScript, чтобы видеть графики
SPECviewperf 2011
catia-03, fps
Включите JavaScript, чтобы видеть графики
ensight-04, fps
Включите JavaScript, чтобы видеть графики
lightwave-01, fps
Включите JavaScript, чтобы видеть графики
maya-03, fps
Включите JavaScript, чтобы видеть графики
proe-05, fps
Включите JavaScript, чтобы видеть графики
sw-02, fps
Включите JavaScript, чтобы видеть графики
tcvis-02, fps
Включите JavaScript, чтобы видеть графики
snx01, fps
Включите JavaScript, чтобы видеть графики

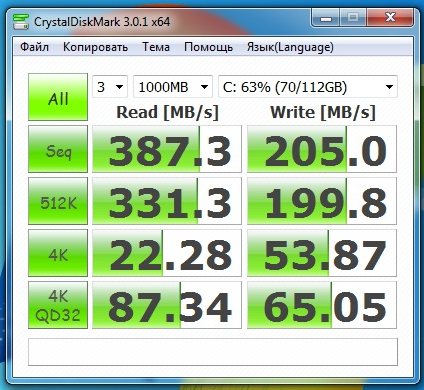

Crystal Disk Mark 3.0
SATA 3
Как и ожидалось, результаты очень неплохие. Во многом это объясняется отсутствием троттлинга и хорошим разгоном.
Посмотрим, как обстоят дела с температурой радиаторов в работе.
Температура бокового радиатора
Простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура верхнего радиатора
Простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
Температура радиатора чипсета
Простой/нагрузка, °C
Включите JavaScript, чтобы видеть графики
В основном нагревается только верхний радиатор, который накрывает львиную долю силовых элементов. В разгоне ситуация ухудшается, но по-прежнему температурные показатели находятся в пределах допустимых значений. Что касается радиатора чипсета, то он остаётся чуть тёплым на протяжении всего тестирования.
Встроенный звук
На плате распаян восьмиканальный звуковой кодек Realtek ALC898. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD201, Zalman ZM-RS6F и акустики Microlab PRO 1.
реклама
Понятное дело, что в рабочей станции звук особую ценность не представляет, а вот если рассматривать игровые баталии, то здесь, напротив, он играет не самую последнюю скрипку. Основная задача – это детальная передача игрового процесса и как можно более точное позиционирование в виртуальном мире. И вот как раз здесь встроенный звук ничем похвастать не может. Да, звук чистый и ровный, а вот с построением объёмных сцен есть небольшие проблемы.
Сначала я думал, что проблемы именно с устройствами, через которые осуществлялось прослушивание. Но даже взятая напрокат система 5.1 Creative Inspire T6160 не привела к улучшениям в плане позиционирования в объёмной сцене. И только поставив звуковую карту Creative X-Fi Titanium, я понял, что медведь не до конца отдавил мне ухо. В очередной раз приходится констатировать, что от встроенного звука чудес ждать не приходится.
Заключение
Материнская плата ASRock Fatal1ty X79 Professional после проведенного тестирования оставила положительные впечатления. Но, на мой взгляд, для создания профессиональной рабочей станции она мало подходит из-за наличия только четырёх слотов под память. Это будет одним из ограничивающих факторов на пути к дальнейшему наращиванию её объёмов. Ещё один нюанс – плохая совместимость с воздушными системами охлаждения.
Звучит очень громко, но так ли это? Для отвода тепла на платформе LGA 2011 приходится использовать самые лучшие системы воздушного охлаждения. Это вовсе не прихоть или дань моде, пафосу и прочему, а скорее насущная необходимость. Процессоры в этом конструктиве выделяют много тепла, а рассеять его могут только суперкулеры.
Всё дело в том, что подобные решения занимают большое пространство около сокета, и ограничивают размещение поблизости слотов памяти или видеоадаптеров. Можно конечно задействовать СВО (систему водяного охлаждения), но они пока в рабочих станциях особого распространения не получили, да и самые доступные системы все ещё уступают по производительности лучшим кулерам. Поэтому не стоит гнаться за количеством слотов PCI-e x16, а уж если идти на это, то желательно выходить за рамки ограничений ATX формата. Не в последнюю очередь хотя бы потому, что в нижний слот карта с двухслотовой системой охлаждения всё равно не встанет, в этом сдучае ограничителем станет корпус ATX.
Больше всего мне понравилось, что компания учится на ошибках и пытается поддержать любителей разгона. Именно поэтому в меню BIOS появился специальный пункт, позволяющий включать и выключать троттлинг. С платами предыдущих серий приходилось совершать различные манипуляции, чтобы отключить эту функцию. Сейчас же упрекнуть производителя не в чем, продукт практически не уступает конкурентам.
Скорее наблюдаются некоторые излишества, например, в системе питания. Ведь вовсе необязательно применять более дорогие танталовые конденсаторы или увеличивать в разы количество фаз, чтобы добиться хороших показателей разгона и стабильности. Можно всё сделать гораздо скромнее и при этом оставить те же показатели надёжности и долговечности, да ещё и снизить цену. Ведь именно цена может решить судьбу этой платы, а мне почему-то кажется, что низкой она не будет. Однако у производителей должны быть и такие яркие продукты, указывающие подобно звездам путь, по которому развивается целая отрасль.
Плюсы ASRock Fatal1ty X79 Professional:
- Качественная элементная база и исполнение;
- Поддержка стандарта PCI-e 3.0;
- Поддержка SLI, CrossFireX, Quad SLI, Quad CrossFireX по формуле x8+x8+x8+x8;
- Хороший разгон;
- Хороший комплект.
Минусы ASRock Fatal1ty X79 Professional:
- Плохая совместимость воздушных систем охлаждения с видеоадаптерами и высокими радиаторами на памяти.
