Обзор и тестирование материнской платы ASRock Fatal1ty X79 Professional (страница 3)

Возможности BIOS

Сколько раз я обращал внимание на недоработки в BIOS’ах плат производства ASRock. На этот раз стоит признать, что инженеры поработали на славу и у них получился красивый и функциональный интерфейс. Видеоролик, размещенный ниже, позволяет изучить меню настроек.

При включении пользователя приветствует заставка с изображением господина Fatal1ty. Он смотрит на нас не только с коробки или обложки инструкции, но и с экрана. Внизу заставки приводится краткая инструкция по горячим клавишам, позволяющим выполнить определенное действие. Так, чтобы попасть в меню настроек, необходимо нажать Del или F2.

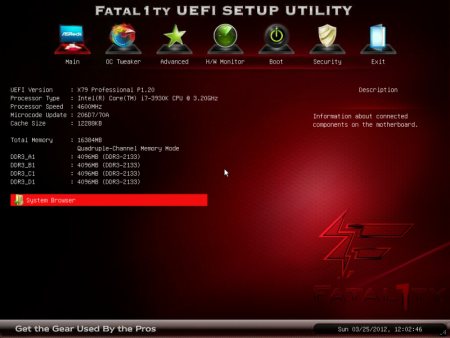

На экране появляется страница Main.

Сверху можно увидеть семь значков с подписями, которые соответствуют одному из разделов. Фон стилизован непосредственно под плату: все та же цветовая палитра и уе привычный логотип Fatal1ty. В правом нижнем углу отображается текущее время и дата.

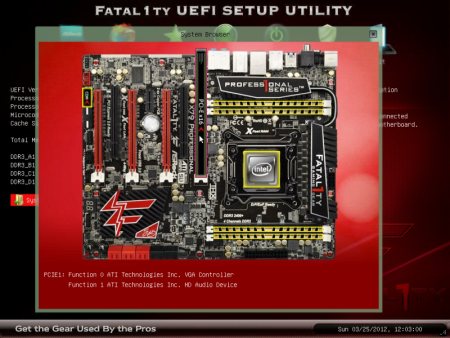

На странице Main можно посмотреть краткую информацию о плате, установленном процессоре и памяти. Внизу есть ссылка System Browser, открывающая одноимённое окно.

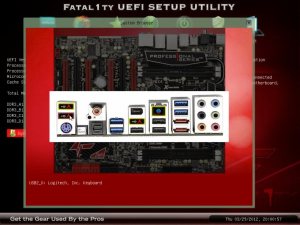

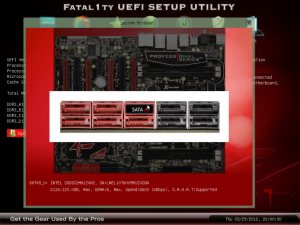

В нём крупным планом отображается фотография платы. При наведении курсором на различные компоненты системы внизу приводится информация об устройствах. Вдобавок, если выбрать место расположения задней панели или разъёмов SATA, то появляется соответствующая вставка с крупным изображением этого фрагмента. Там показано, какие устройства подключены в настоящий момент.

Следующий значок в верхнем подобии меню называется OC Tweaker.

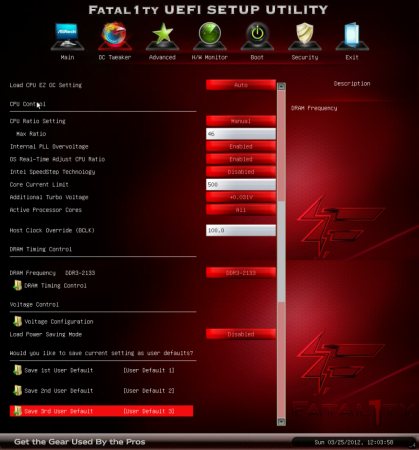

Эта страница посвящена настройкам частот, напряжений и прочим параметрам, связанным с разгоном или тонкой подстройкой системы. Сверху первым пунктом идёт Load CPU EZ OC Setting. За ним скрываются несколько предустановленных значений для автоматического разгона. Их работа будет проверена во время испытания. Дальше идут настройки процессора, точнее, установки турбомножителя, частоты шины, дополнительного напряжения в турборежиме и ограничения по мощности.

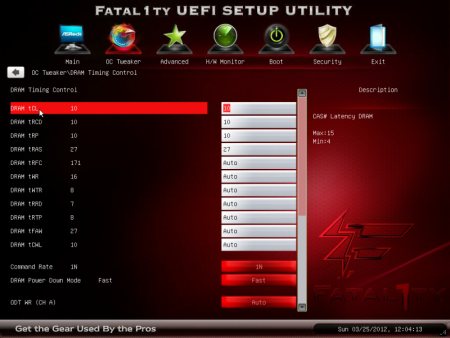

Ниже в отдельный раздел выведены установки памяти. Первым пунктом выбирается частота из значений 1066 / 1333 / 1600 / 1866 / 2133 / 2400. Следом идёт ссылка DRAM Timing Control, отправляющая на страницу с настройками таймингов.

Следующий раздел - Voltage Control, в котором есть ссылка Voltage Configuration.

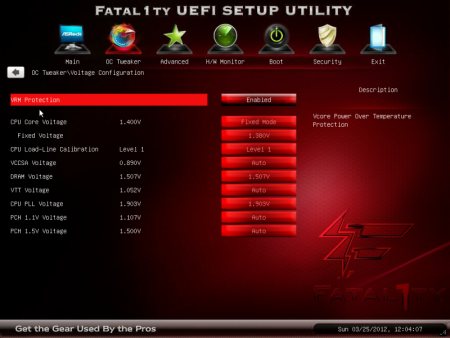

Здесь осуществляются настройки напряжений разных компонентов. Ещё здесь можно выбрать одно из пяти значений пункта Load-Line Calibration. Чем меньше цифра, тем меньше будет просадка напряжения в нагрузке. При выборе этого пункта справа будет показан график, где отображается пять линий, соответствующих каждому значению. Напряжения изменяются в следующих диапазонах:

• CPU Core Voltage - (от 0.600 до 1.700 В с шагом 0.005 В);
• VCCSA Voltage - (от 0.600 до 1.520 В с шагом 0.005 В);
• DRAM Voltage - (от 1.207 до 1.806 В с шагом 0.003 В);
• VTT Voltage – (от 0.950 до 1.492 В с шагом 0.007 В);
• CPU PLL Voltage - (от 1.466 до 2.535 В с шагом 0.057 В);
• PCH 1.1V Voltage - (от 0.726 до 1.907 В с шагом 0.063 В);
• PCH 1.5V Voltage - (от 1.500 до 1.850 В с шагом 0.05 В).

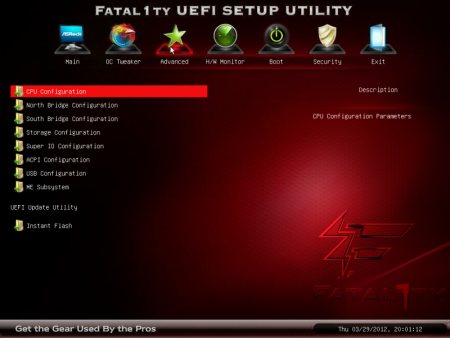

Дальше вверху идёт значок Advanced.

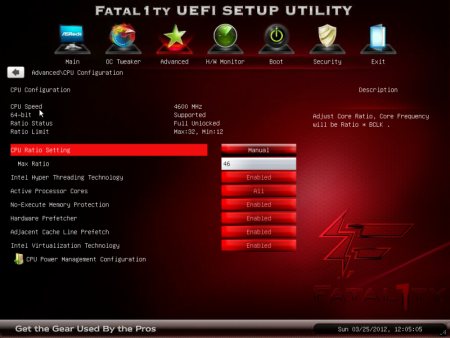

На этой странице находятся одни ссылки. Первой сверху следует CPU Configuration.

Здесь находятся различные настройки процессора, связанные с используемыми в нем технологиями. Внизу есть ссылка CPU Power Management Configuration.

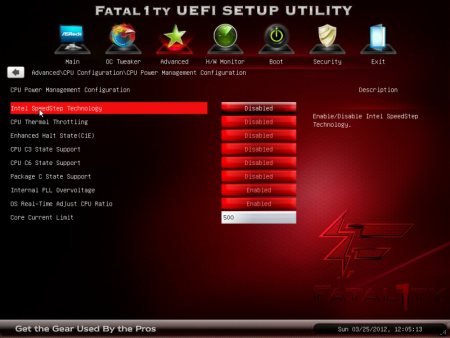

В открывшемся окне включаются/отключаются различные энергосберегающие режимы.

Дальше в меню Advanced расположена ссылка North Bridge Configuration.

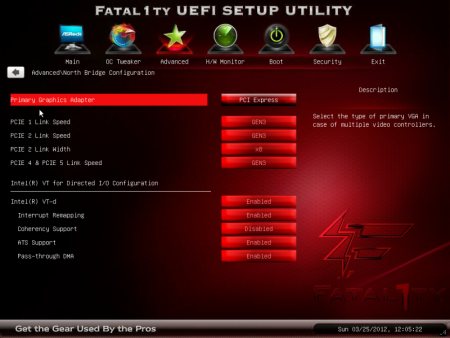

На этой странице настраиваются режимы работы шины PCI-e и технологии Intel VT-d.

Следом идёт пункт South Bridge Configuration.

Здесь включаются/отключаются некоторые контроллеры периферийных устройств.

Очередная ссылка - Storage Configuration.

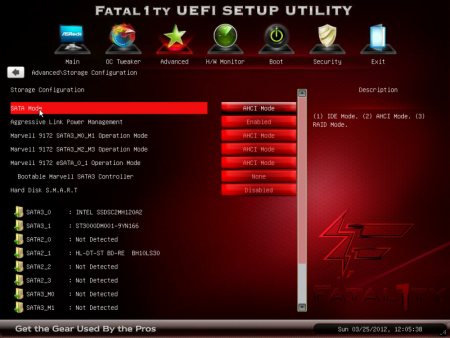

На этой странице производятся установки SATA контроллеров и их режимов работы. Ещё здесь есть информация об установленных накопителях и приводах.

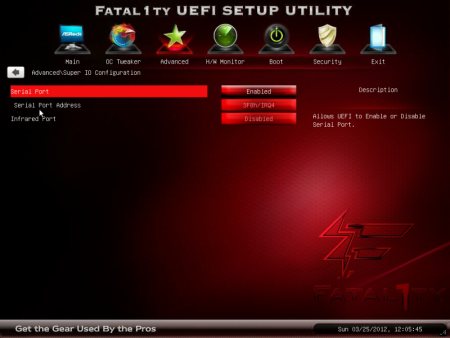

Ее сменяет пункт Super IO Configuration.

Несколько строк, посвящённых настройкам COM и инфракрасного портов.

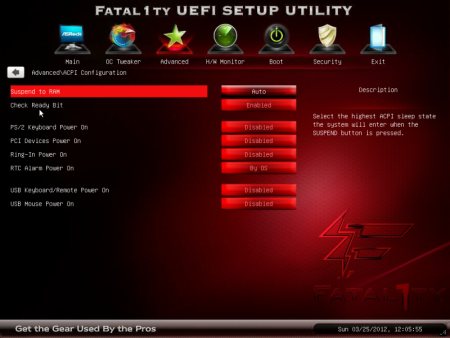

Далее идёт ссылка ACPI Configuration.

Здесь настраиваются режимы ACPI и пробуждения от различных устройств.

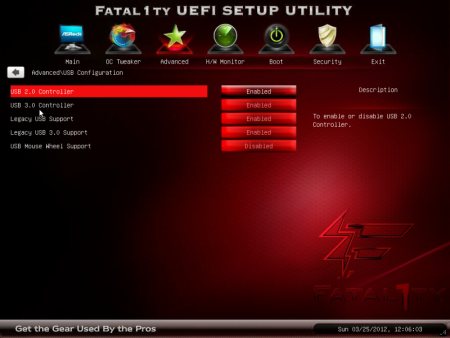

Следующий пункт - USB Configuration.

Из названия ясно, что на этой странице настраиваются USB контроллеры.

Предпоследней располагается ссылка ME Subsystem.

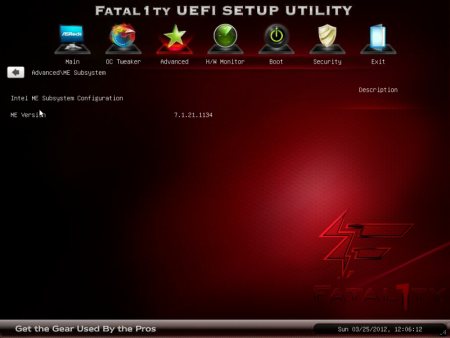

Здесь показана только версия Intel ME.

В самом низу приведена ссылка на встроенную программу-прошивальщик, которая называется Instant Flash.

Дальше в верхнем меню идёт значок H/W Monitor.

Эта страница посвящена мониторингу и управлению режимами работы подключенных вентиляторов.

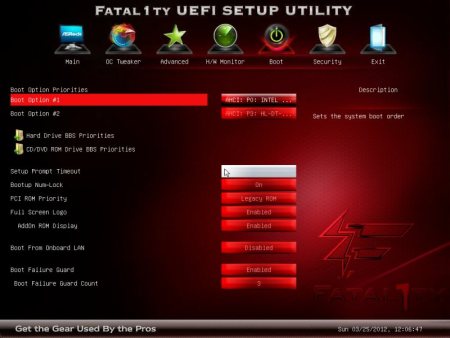

Следом идёт значок Boot.

Здесь производятся различные установки, связанные с загрузкой и инициализацией системы.

Далее следует значок Security.

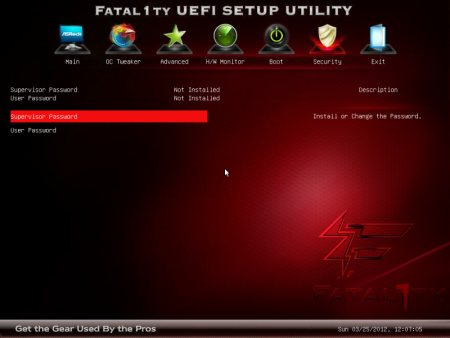

На этой странице устанавливаются пароли на доступ в BIOS.

Замыкает меню значок Exit.

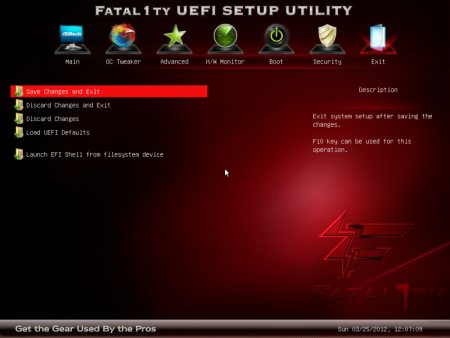

Здесь можно сохранить изменения и выйти из меню настроек.
