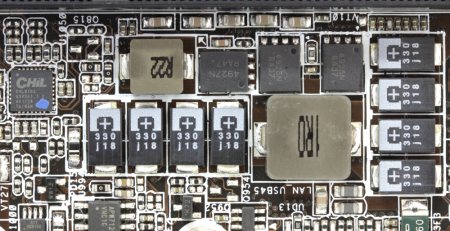

Слева от сокета, между слотами памяти и задней панелью можно найти ещё один ШИМ-контроллер CHiL 8102. Это две сдвоенных фазы, предназначенные для памяти. Рядом находятся восемь танталовых конденсаторов, которые по непонятной причине соприкасаются с радиатором через термоинтерфейс.
Он находится справа и соединяется с верхним тепловой трубкой.
Другой радиатор отводит тепло от мосфетов.
реклама

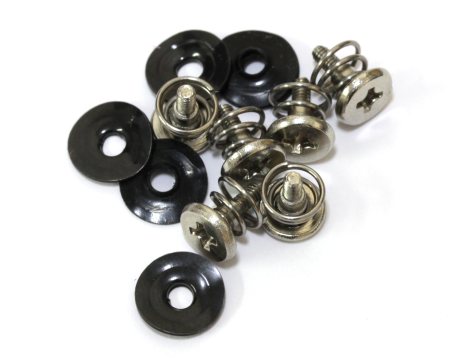

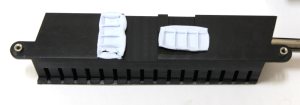

В качестве термоинтерфейса применяется голубая терморезинка. Она очень мягкая и практически продавливается силовыми компонентами, оставляя глубокие следы. Крепление осуществляется при помощи подпружиненных винтов с обратной стороны.

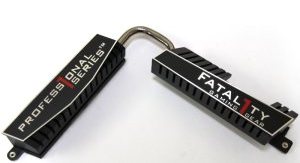

Вся эта конструкция с тепловой трубкой получается слишком громоздкой, а смысл бокового радиатора не очень понятен.

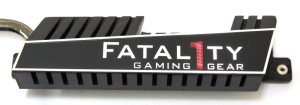

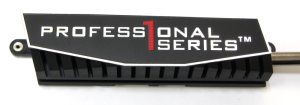

На ум приходит только вероятная помощь в отводе тепла верхнему. Оба теплосъемника монолитные, изготовлены из алюминия и окрашены в чёрный цвет. Сверху каждого есть своя пластинка с надписью. Тепловая трубка располагается в специально предусмотренном желобе и держится там при помощи клея.
Ещё один радиатор расположен на чипсете.

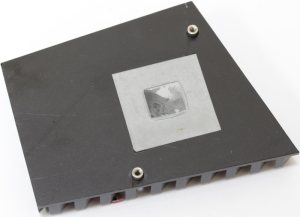

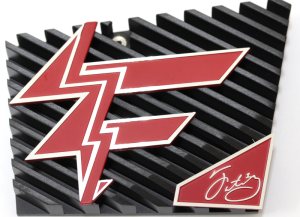

Он также изготовлен из алюминия. Рёбра не очень высокие. Частично их закрывают две фигурные алюминиевые пластинки с красным фоном. Одна с фирменным логотипом Fatal1ty, а другая с автографом. В качестве термоинтерфейса используется твёрдое серое вещество, тонким слоем которого покрыт достаточно большой квадрат, гораздо больше размеров самого кристалла. Кроме этого нет никакой защитной рамки или ограничителей. Крепится радиатор при помощи подпружиненных винтов.
реклама

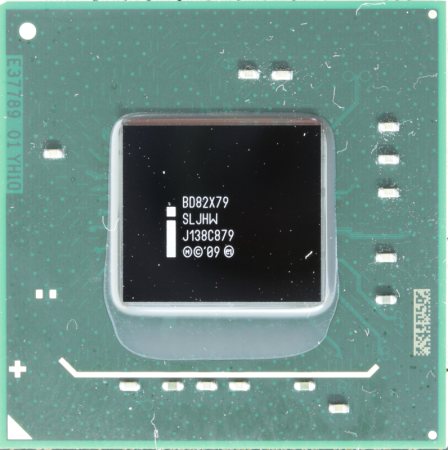

Сняв его, можно лицезреть сам набор логики.

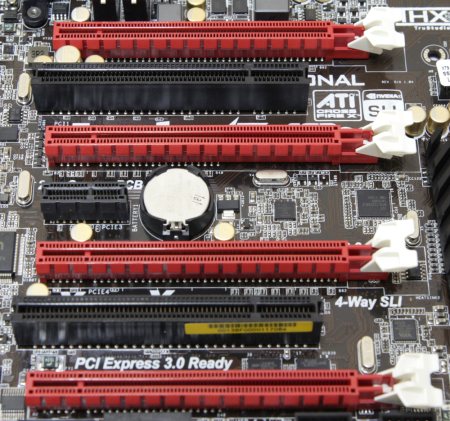

Основная фишка этой платы - четыре слота PCI-e x16, с поддержкой третьего поколения интерфейса.
Расположены они так, что позволяют установить сразу четыре видеоадаптера с двухслотовыми системами охлаждения. Нижняя карта, конечно же, будет выходить за границу платы, поэтому нужно убедится, что корпус допускает такую возможность. Режим работы при наличии четырёх адаптеров характеризуется формулой х16+х8+х8+х8. Стоит вспомнить, что поддерживается PCI-e 3.0, а он фактически удваивает пропускную способность по сравнению с PCI-e 2.0, поэтому если перевести формулу в стареющий стандарт, то получится х32+х16+х16+х16. Это, пожалуй, основной козырь новой платформы LGA 2011.
Здесь, как мне кажется, открывается именно профессиональная сторона платы. Для игр использование четырёх видеоадаптеров – сомнительная перспектива. Другое дело - установка карт для вычислений, которым широкая полоса пропускания интерфейса PCI-e вовсе не помешает.
Кроме четырёх слотов PCI-e нашлось место одному разъему PCI-e x1 и двум обычным PCI.
Для поддержки накопителей и приводов на плате предусмотрено шесть портов SATA 3 и четыре SATA II.

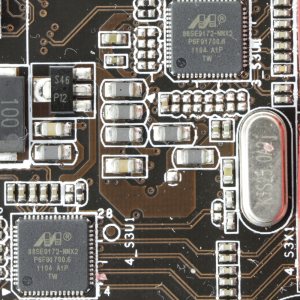

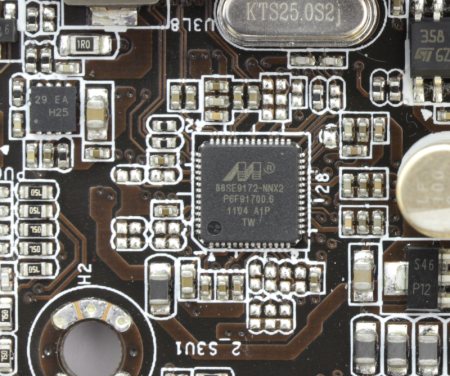

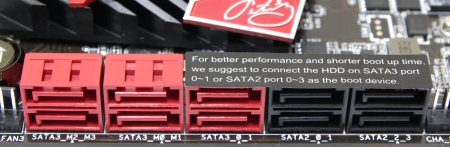

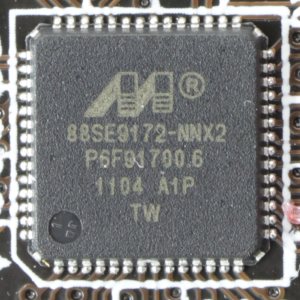

Такое внушительное количество более пригодно для профессиональных нужд, чем для обычного геймера. Разъёмы красного цвета соответствуют спецификации SATA 3, в то время как чёрные только SATA II. При этом стоит вспомнить, что чипсет поддерживает только четыре порта SATA II и всего пару SATA 3. Откуда взялись остальные? Их работу обеспечивают две микросхемы Marvell 88SE9172.
Не самый плохой вариант, учитывая, что этот производитель изготавливает контроллеры для SSD дисков, которые демонстрируют хорошие результаты. Разумеется, поддерживаются различные уровни RAID и «горячее» подключение. Ещё одна микросхема Marvell 88SE9172, которая находится ближе к задней панели, обеспечивает поддержку двух портов eSATA.

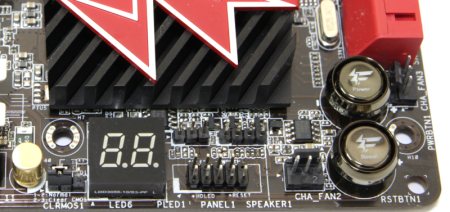

В правом нижнем углу можно найти две кнопки Power и Reset.
реклама
Там же неподалёку находится разъём для подключения кнопок и индикаторов корпуса. Немного правее расположен индикатор загрузки POST-кодов и джампер сброса настроек BIOS.

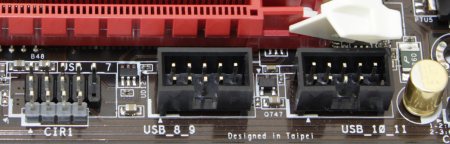

Практически по центру внизу распаяны три колодки USB 2.0 для подключения шести устройств.

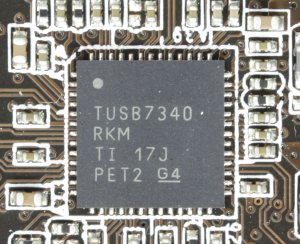

Кроме этого на задней панели находятся ещё шесть портов этого интерфейса. Все они реализованы средствами набора логики Intel X79. Есть поддержка и более нового стандарта USB 3.0. Для его внедрения производитель решил не мелочиться, а распаять сразу два четырёхпортовых контроллера производства Texas Instrument с маркировкой TUSB7340.
Две колодки находятся в середине по правому краю, еще четыре разъёма на задней панели.
Несмотря на высокую интеграцию и четыре канала скорость работы несколько ниже, чем у контроллеров NEC/Renesas. Но на данном этапе я бы не сказал, что это очень критично. Когда придёт черёд SSD накопителей с интерфейсом USB 3.0, то и контроллеры успеют сменить несколько поколений.

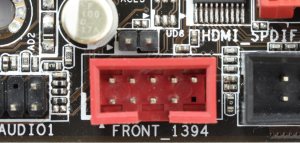

Цифровые видеокамеры чаще используют стандарт IEEE1394, пара таких портов присутствует и здесь. Один расположен на задней панели, а другой в виде колодки внизу платы.

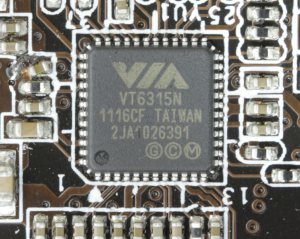

Их наличие стало возможным благодаря контроллеру VIA VT6315N.

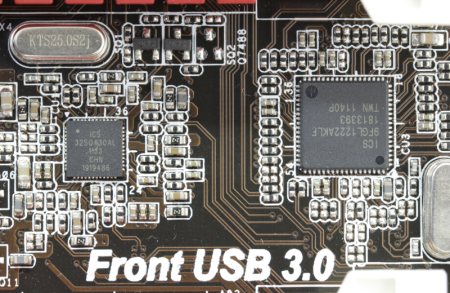

Он находится между четвёртым и третьим слотами PCI-e x16. Между третьим и вторым можно обнаружить микросхемы тактовых генераторов ICS 9FGL1222AKLF, ICS 32SQ430AL и батарейку.

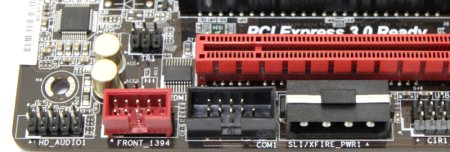

Слева по нижнему краю находятся следующие разъёмы: Molex (для дополнительного питания слотов PCI-e), колодки COM порта и IEEE1394, а также разъём передней аудиопанели.

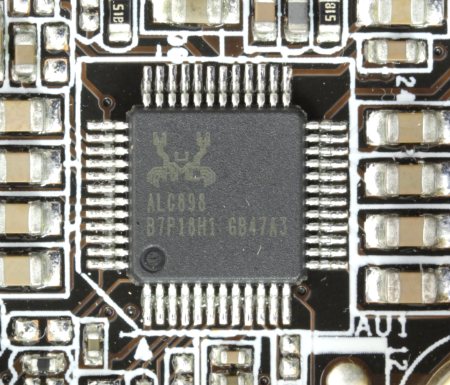

Звук представлен восьмиканальным кодеком Realtek ALC898.
Неподалёку находится разъём инфракрасного порта и HDMI S/PDIF Out.

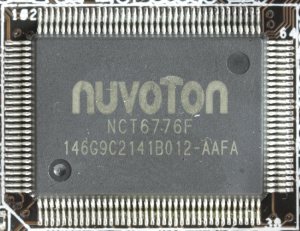

Выше находится микросхема контроллера ввода-вывода Nuvoton NCT6776F.

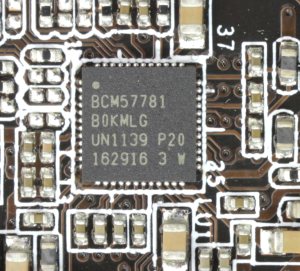

Над ним можно обнаружить гигабитный сетевой адаптер, представленный Broadcom BCM57781.

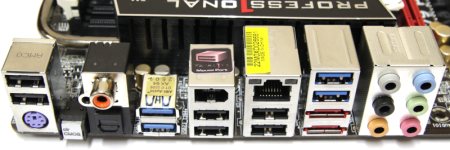

Посмотрим, какие разъёмы находятся на задней панели.
- Один разъём PS/2 для подключения клавиатуры;
- Шесть разъёмов USB 2.0;
- Четыре разъёма USB 3.0;
- Один разъём IEEE 1394;
- Два порта eSATA (один с питанием);
- Один гигабитный сетевой разъём RJ-45;
- Шесть аудиоразъёмов типа minijack;
- Один оптический разъём S/PDIF Out;
- Один коаксиальный разъём S/PDIF Out;
- Кнопка Clr CMOS.
Технические характеристики
Поддерживаемые процессоры | Core i7 второго поколения в исполнении Socket 2011 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel X79 Express |
Оперативная память | 4 x 240-pin DDR3 DIMM, четырёхканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон), |
Слоты расширения | 4 - PCIe 3.0 x16 (2-й и 4-й в режиме x8) 1 - PCIe 3.0 x1 2 - PCI 2.2 |
Поддержка Multi-GPU | CrossFireX, SLI, Quad CrossFire, 3-Way SLI, Quad SLI (x16+x8+x8+x8). |
Поддержка SATA/RAID | 4x SATA 6.0 Гбит/с порта – 2x Marvell 88SE9172; RAID 0, 1, 5, 0+1, JBOD; 2x SATA 6.0 Гбит/с порта – Intel X79; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта - Intel X79; RAID 0, 1, 5, 0+1, JBOD; |
Поддержка IDE и eSATA | нет; 2x eSATA Marvell 88SE9172; |
Сеть | 1х Broadcom BCM57781; |
Аудио | Realtek ALC898 – 8-канальный HD аудиокодек |
USB 2.0 | 6+6x USB 2.0 (Intel X79) |
USB 3.0 | 4+4x Texas Instruments TUSB7340 |
IEEE-1394 | 1+1x VIA VT6315N |
Системный мониторинг | Nuvoton NCT6776F |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 клавиатура 6x USB 2.0/1.1 4х USB 3.0 1x IEEE 1394 2x eSATA 1x RJ45 1x optical S/PDIF Out 1x coaxial S/PDIF Out 6x 3.5 мм Jack 1x кнопка Clr CMOS |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
