Обзор и тестирование материнской платы Gigabyte G1.Assassin2 (часть 2) (страница 2)

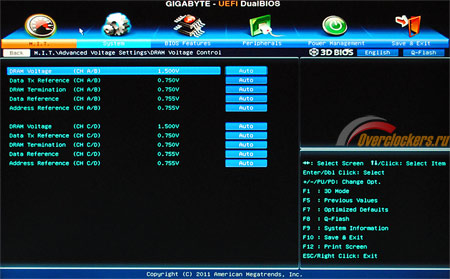

DRAM Voltage Control,

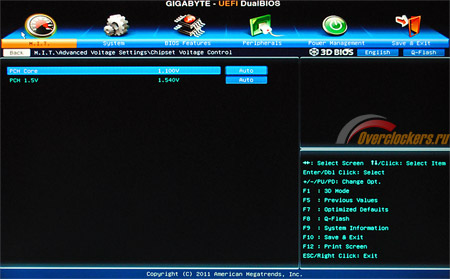

Chipset Voltage Control…

… содержат только прямые настройки напряжений. Эти данные также представлены в виде таблицы:

Плата предлагает широкие возможности по регулировке различных напряжений. Перечень настроек и диапазон их изменения более чем достаточен для «домашнего» разгона.

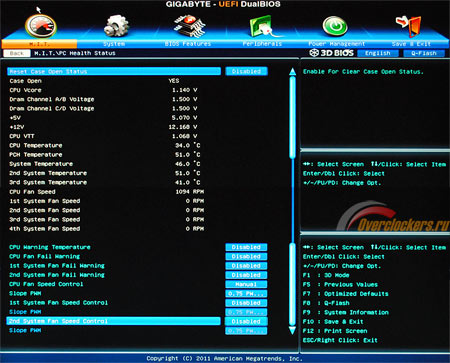

Раздел PC Health Status – это обычный «системный монитор».

Здесь можно отследить напряжения по различным линиям, обороты вентиляторов, а также температуры основных компонентов платы. Сюда же вынесена система регулировки оборотов вентиляторов.

Итак, функционал «разгонного раздела» BIOS Setup не вызывает никаких нареканий – все, что необходимо обычному «водно-воздушному» оверклокеру, здесь есть. Теперь можно вкратце ознакомиться с остальными экранами основного меню.

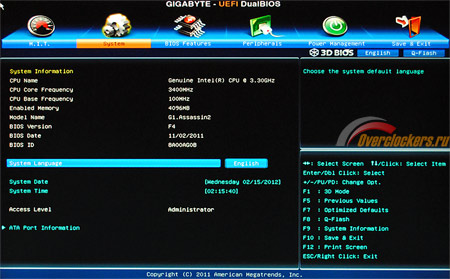

Раздел System в особых комментариях не нуждается: краткие сведения о системе, плюс инструмент изменения даты и времени; практически не изменившаяся за десятилетия вкладка BIOS.

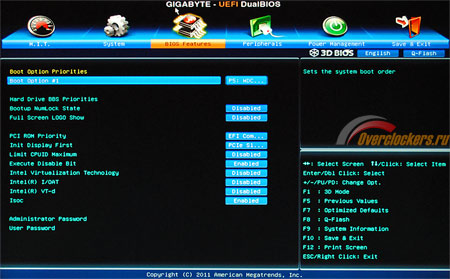

Раздел BIOS Features – это «микс» из настроек, обычно встречающихся в меню CPU Configuration (в частности, здесь можно отключить различные процессорные технологии Intel) и в разделе Boot (указание загрузочного диска, показ логотипа компании при загрузке и прочее). Кроме того, в этом же меню задаются пользовательский и администраторский пароли для защиты системы от несанкционированного доступа.

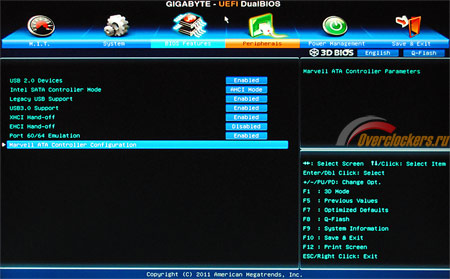

Раздел Peripherals содержит все настройки, связанные с работой «интегрированной периферии».

Большинство его вкладок не особенно интересны: «включить контроллер/выключить контроллер», для примера приведу фото экрана Marvell ATA Controller Configuration:

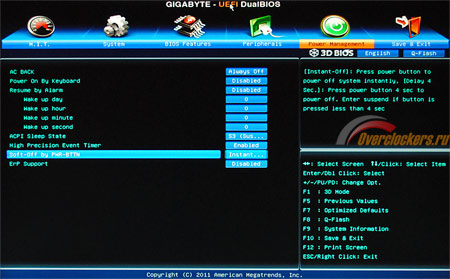

Раздел Power Management содержит ряд регулировок, определяющих работу системы в «спящем режиме». Полагаю, большинство пользователей вряд ли заглянет сюда когда-нибудь.

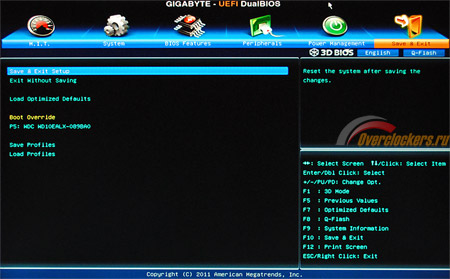

Завершает обзор BIOS Setup традиционная вкладка Save & Exit.

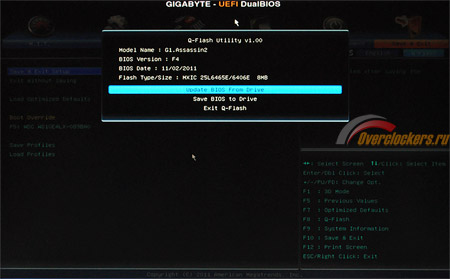

Помимо прочего в это меню перемещена система сохранения профилей настроек. Также отмечу фирменную утилиту Gigabyte Q-Flash, позволяющую перезаписывать BIOS с «флешки».

Итак, «повторное» рассмотрение BIOS Setup GA-X79-UD3 не выявило ничего принципиально нового – отличий между двумя платами почти нет. Это и к лучшему – «3D BIOS» получился у специалистов Gigabyte очень удачным, так что сложно даже придумать, чего здесь не хватает.

Разгон процессора

Учитывая тот факт, что была выявлена чрезвычайная схожесть G1.Assassin2 и GA-X79-UD3 во всём, что касается разгона, я решил просто проверить – сможет ли новая плата повторить результат своей «младшей» сестры. Для этого были использованы в точности те же настройки, что и в прошлый раз.

• PWM Phase Control – eXm Performance;
• VCore Voltage Response – Extreme;
• VCore Loadline Calibration - +0.77;
• Остальные настройки Loadline Calibration - +0.2;
• Все настройки Protection – 400 мВ;
• VCore Current Protection – 128% (максимально-возможное значение);
• Остальные настройки Current Protection – 110%;
• CPU PWM Switch Rate – 1000 КГц;
• Остальные настройки PWM Switch Rate – 500 КГц.

Помимо VCORE, вручную задавались и второстепенные напряжения:

• CPU Vtt Voltage – 1.1 В;
• CPU PLL Voltage – 1.9 В;
• IMC Voltage – 0.95 В;
• DRAM Voltage – 1.6 В.

Напряжение питания процессора составляло 1.4 В. Итоговый результат – 4700 МГц (47 х 100).

Это было ожидаемо, чуда не произошло. Да и с чего бы G1.Assassin2 показывать результат лучше? Отмечу, что в указанном режиме радиаторы системы охлаждения прогреваются сверх всякой меры. Наибольшее влияние на температуру силовых ключей оказывает напряжение питания CPU (что логично), и частота переключения PWM. При обычном домашнем разгоне (даже если обеспечен прямой обдув радиаторов) я настоятельно рекомендую «отполировать» настройки, максимально снизив напряжения и «смягчив» регулировки VRM.

Также из спортивного интереса я проверил, как работает кнопка O.C. («авторазгон») на задней панели платы. Оказалось, что G1.Assassin2 способна неплохо разогнать процессор самостоятельно.

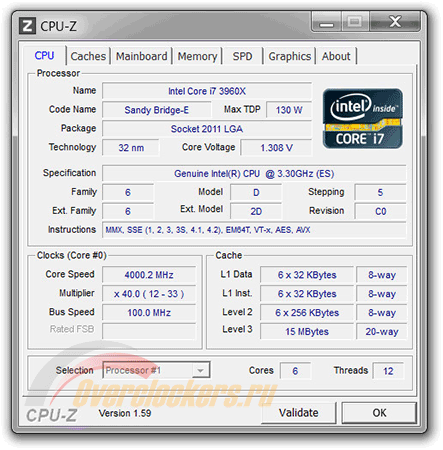

4000 МГц – результат не особенно впечатляющий, но для любителей компьютерных игр, которые хотят улучшить производительность системы, не заморачиваясь с настройками – это идеальный вариант разгона. Стоит отметить, что при нажатии кнопки OC плата повышает только множитель CPU и напряжение, настройки режима работы подсистемы питания остаются неизменными.

В целом, G1.Assassin2 обеспечивает нормальный разгон CPU – по крайней мере, ее возможностей точно хватит для обычного «воздушного» оверклокинга.

Следующий раздел статьи – анонсированное выше сравнение Gigabyte G1.Assassin2 и GA-X79-UD3.
