Дизайн PCB и система питания
Первое, что сразу же бросается в глаза при взгляде на ASUS MARS II – её размеры. Если к трехслотовым системам охлаждения видеокарт мы уже привыкли, то видеокарты длиной 310 мм и высотой 140 мм встречаются не каждый день. Естественно, что в большинство корпусов такая модель не влезет, но опять же стоит вспомнить тот факт, что владельцы этого графического ускорителя люди не бедные (за исключением журналистов), и могут себе позволить соответствующую «башню».
ASUS MARS II действительно, как и обещает компания ASUS в надписи на алюминиевой пластине, является предметом уникальной работы. Кожух системы охлаждения получил красно-черную окраску в стиле Republic of Gamers. Сам кожух выполнен из толстого металла, что позволило дизайнерам добавить ребристость и трехмерность поверхности. Использование толстой металлической пластины серьезно добавило веса видеокарте, 2.37 кг, на мой взгляд, совсем немало! Установка в корпус такой «махины» может запросто привести к механическим повреждениям разъема PCI Express.

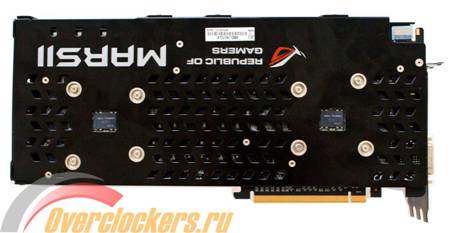

Обратная сторона ASUS MARS II скрыта под металлической пластиной, которая защищает печатную плату от перегибов под натиском тяжелой и громоздкой системы охлаждения. На ней нанесен логотип ROG и наименование видеокарты MARS II. Пластина дополнительно получила небольшие декоративные отверстия, с обратной стороны графического процессора можно видеть пленочный конденсатор NEC/Tokin Proadlizer, используемый для фильтрации напряжения на GPU.
реклама

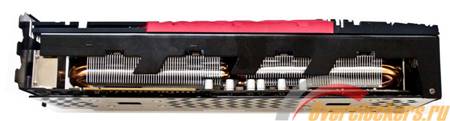

С нижней стороны на кожухе СО напротив разъема PCI Express расположились две засечки, куда производитель рекомендует приклеивать специальную прокладку для защиты слота PCI Express при установке карты.

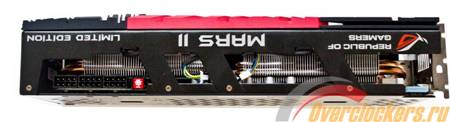

На верхней части видеокарты ASUS вновь украсила кожух собственными логотипами, а рядом с разъемами для подключения дополнительного питания расположилась уже знакомая многим по ASUS GeForce GTX 580 Matrix Platinum Edition кнопка увеличения оборотов вращения крыльчатки вентиляторов до 100%.
Наружу выведены два порта DVI, DisplayPort и HDMI. Решетка занимает три слота расширения и попутно является крепежным элементом для лицевого кожуха системы охлаждения.

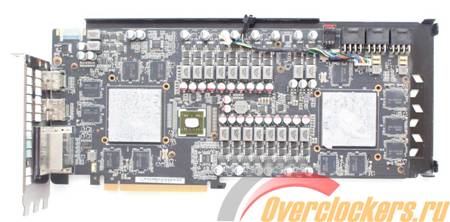

Размеры печатной платы на самом деле немного меньше, чем в сборе с СО, поскольку из-за особенностей конструкции радиатора Direct CUII медные тепловые трубки несколько выступают за печатную плату, длина которой составляет 290 мм. При ее ближайшем рассмотрении заметны черты видеокарты NVIDIA GeForce GTX 590, но при этом мозг отчетливо понимает, что именно так, как выглядит ASUS MARS II, должен выглядеть по-настоящему двухпроцессорный ускоритель топ-класса.
реклама

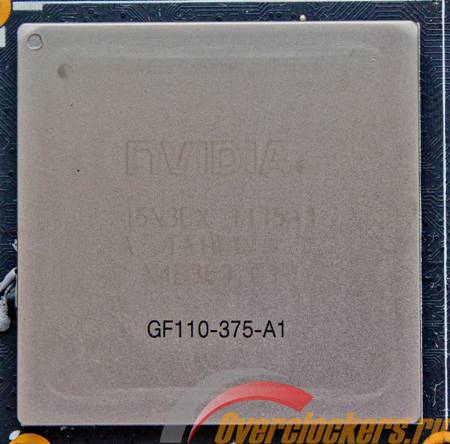

На ASUS MARS II установлена пара графических процессоров GF110 степпинга A1.

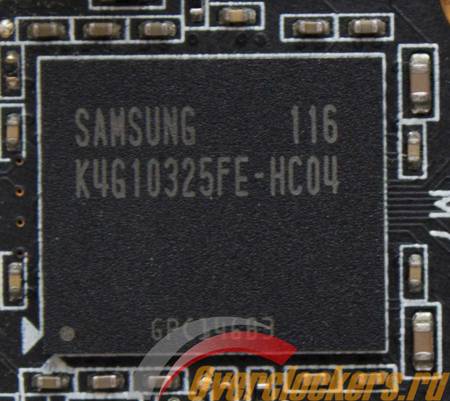

Микросхемы памяти не отличаются от используемых на референсной GeForce GTX 590 и являются продуктом компании Samsung с маркировкой K4G10325FE-HC04. Такие же использовали производители и при выпуске NVIDIA GeForce GTX 580. Они известны практически полным отсутствием реакции на повышение напряжения при разгоне, что и приводит к относительно невысокому частотному потенциалу.
Микросхемы лучше скалируются при отрицательной температуре, но после -90 градусов по Цельсию при продолжительности работы свыше получаса они замерзают и теряют свои физические свойства. Общий объем видеопамяти ASUS MARS II, как и положено такому продукту, составил 3072 Мбайт, собранных при помощи 24 микросхем объемом 128 Мбайт для каждой.
Система питания ASUS MARS II заметно доработана относительно эталонной GeForce GTX 590. Вместо десяти фаз питания на ASUS MARS II паре графических процессоров отдано шестнадцать фаз. На видеокартах топ-класса серии ROG ASUS использует для питания фаз дроссели SAP – Super Allow Power, которые известны своими высокими качествами по предыдущим оверклокерским продуктам в модельном ряду ASUS.

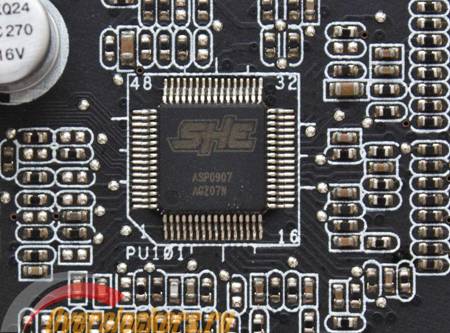

За питание восьми фаз для каждого графического процессора отвечает контроллер SHE ASP0907.

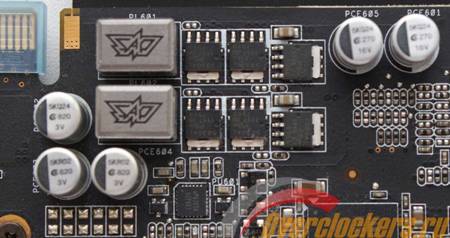

Питание видеопамяти для каждого GPU двухфазное.

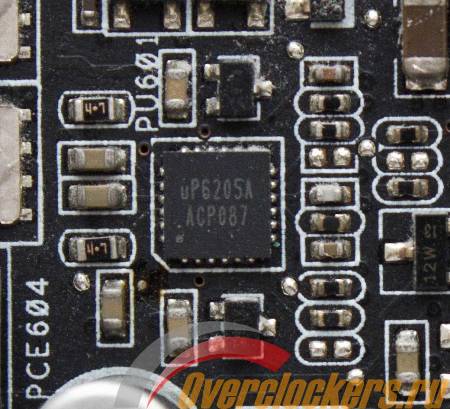

В качества контроллера напряжений используется микросхема uP6205A. Еще одна фаза отвечает за I/O памяти, тем самым заканчивая общее число фаз питания видеокарты на отметке двадцать один. Разработчикам ASUS практически удалось догнать рекордсмена по числу фаз в системах питания - компанию Gigabyte. Правда, у последней двадцать четыре фазы использовались только в материнских платах, да и при этом они реализовались при помощи драйверов-удвоителей. Но среди видеокарт MARS II - безусловный лидер по числу фаз.

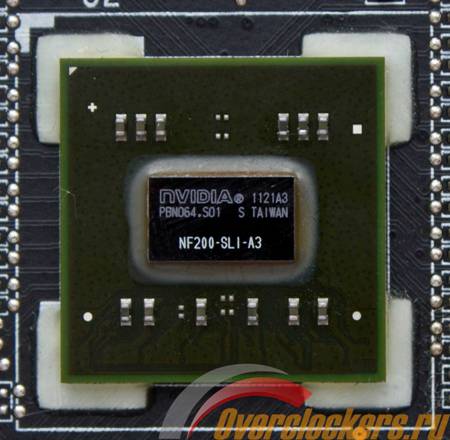

Для выделения двум GPU шестнадцати линий PCI Express используется микросхема NVIDIA NF200. C ее помощью пропускная способность разъема PCI Express делится пополам между графическими ядрами.
реклама

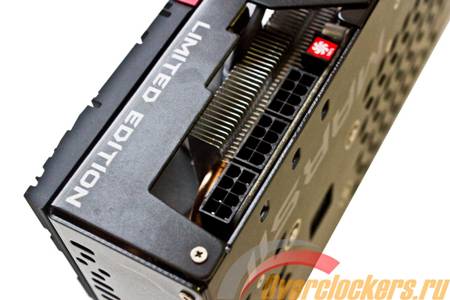

За дополнительное питание видеокарты отвечают сразу три 8-pin разъема питания PCI Express, а требования к блоку питания у ASUS MARS II достаточно высокие – от 1000 Ватт при силе тока 42 А по линии 12 В. Напомню, что для питания референсной GeForce GTX 590 достаточно пары 8-pin разъемов, а требования по блоку питания начинаются от 650-700 Ватт.
