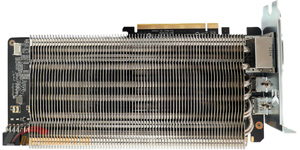

- На GTX 580.

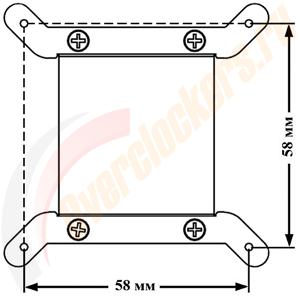

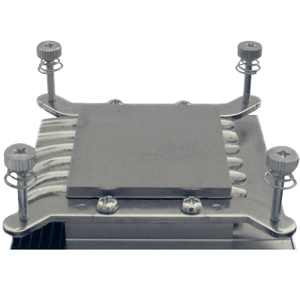

Для данного графического ускорителя применяются уже другие пластины, в которых только четыре отверстия (58х58 мм). Они предназначены исключительно для видеокарт GTX 470/GTX 570/GTX 580.

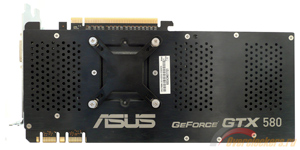

В этом варианте «задняя панель» не снималась. Перфорированная пластина выполняет функции ребра жесткости и теплоотвода. Её можно было и снять, но я решил оставить в том же виде, в котором печатная плата находится без штатной системы охлаждения. Перед тем как установить «бекплейт», с него снимался второй слой резиновой прокладки на «липучке», поскольку винты с пружинами не могли достать до монтажных отверстий в креплении.
Отпечатки после снятия.
реклама
Возможно, что на них повлияла не очень ровная поверхность теплораспределительной крышки графического процессора, а также шлифовка основания кулера.
Кронштейн для вентиляторов.
Он однотипный с двух сторон, все отверстия выполнены «зеркально».

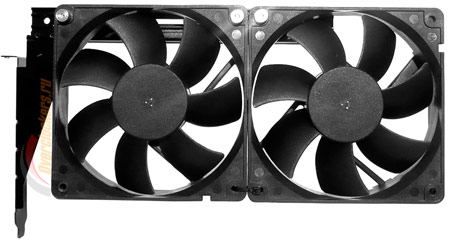

В моем случае на «держатель» для обдува радиатора устанавливались два вентилятора 120 мм (в стандартном размещении). Стоит отметить, что без модификации данной планки модели форм-фактора 140 мм параллельно кулеру не расположить, ограничением станет высота «ножки», а препятствием – слоты расширения материнской платы. Установка «стосороковок» возможна только над охладителем.

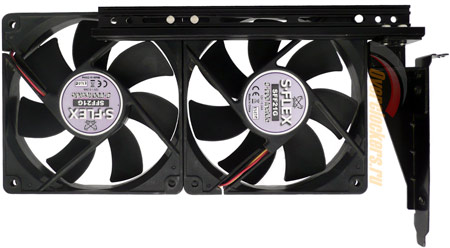

Как видно, один из вентиляторов установлен только на один винт, для полной фиксации использовалась стяжка из комплекта, которая скрепляет две «вертушки».
реклама
Сам кронштейн занимает один слот расширения, с вентиляторами их число увеличивается до двух. Три винта «жестко» удерживают всю эту громоздкую конструкцию.
После установки системы охлаждения видеокарты приобретали следующие размеры:
охлаждения |
|
|
|
|
|
С штатно установленной СО |
|
|
Печатная плата без кожуха и рамки |
|
|
C Prolimatech MK–13 (без вентиляторов) |
|
|
C Prolimatech MK–13 с вентиляторами (120 х 120 х 25 мм) |
|
|
Совпадение размеров означает, что после установки Prolimatech MK-13 не выходил за пределы печатной платы.
Термопаста
Термоинтерфейс, поставляемый в комплекте, ранее уже был протестирован камрадом КАА. Данной пастой традиционно снабжаются все продукты Prolimatech, также она продается отдельно под кодовым названием PK-1. С её эффективностью можно ознакомиться, перейдя по ссылке «Термоинтерфейсы: тестирование 28 актуальных моделей термопаст». В том же обзоре можно найти результаты её применения как в «обычном» тестировании, так и на максимальный разгон CPU.
Видеокарты
В тестировании принимали участие следующие видеокарты:

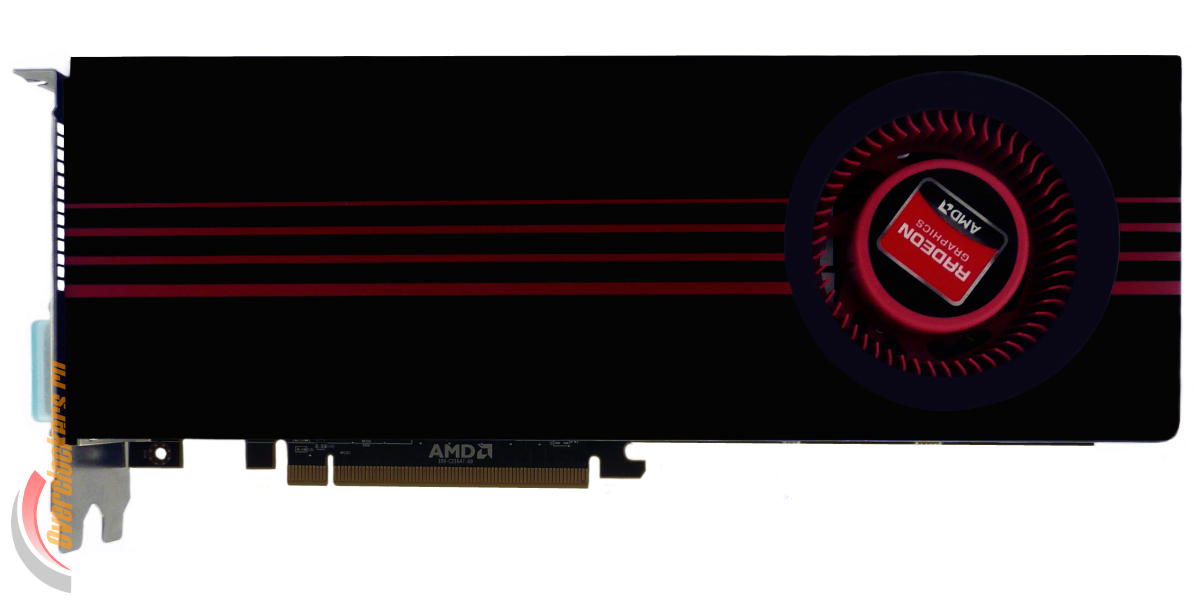

- ASUS EAH6950/2DI2S/2GD5 (810 МГц, 2048 Мбайт);

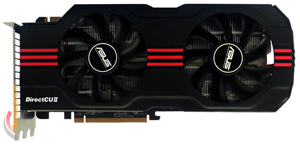

- ASUS ENGTX580 DCII/2DIS/1536MD5 (782 МГц, 1536 Мбайт).

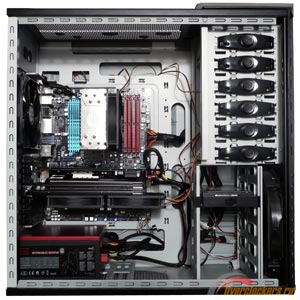

Видеокарты в корпусе:

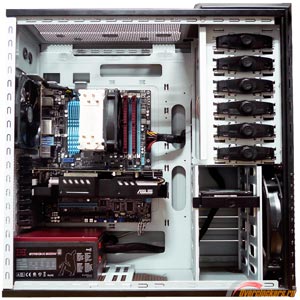

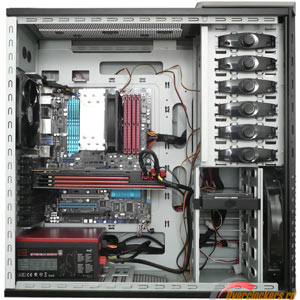

- Со штатными системами охлаждения.
реклама

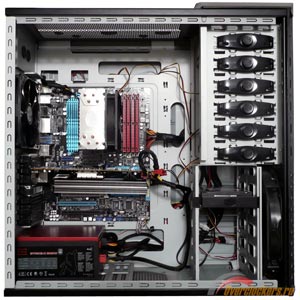

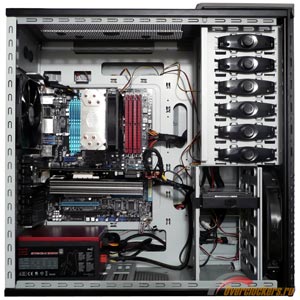

- С Prolimatech MK-13 без вентиляторов.

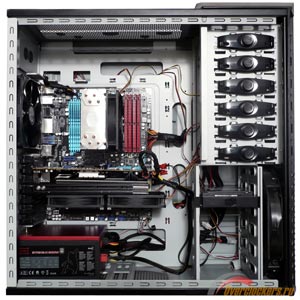

- С установленными на MK-13 вентиляторами 120x120x25 мм.

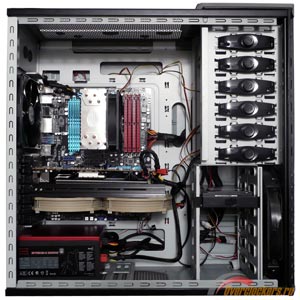

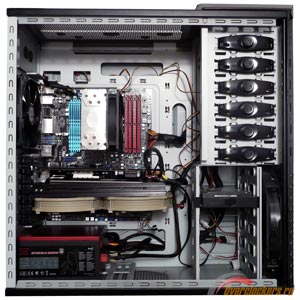

- С парой Thermalright TY-140 140 x 140 x 26.5 мм
Тестовый стенд
Тестирование Prolimatech MK-13 проводилось в составе следующих комплектующих:
- Материнская плата: ASUS P8Z68-V PRO, BIOS 0501;
- Процессор: Intel Core i5-2500K (Sandy Bridge, штатное напряжение 1.225 В);
- Система охлаждения процессора: Cooler Master 212 plus,
- Вентилятор: Scythe Slip Stream (SY1225SL12M) 1200 RPM;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: Corsair Dominator GT, (2 x 2048 Мбайт) x 2, PC3-16000, 2000 МГц, DDR3 DIMM, 8-9-8-24 1.65 В;
- Видеокарты:
- AMD Radeon HD 6950 2048 Мбайт ASUS EAH6950/2DI2S/2GD5;
- ASUS ENGTX580 DCII/2DIS/1536MD5;
- VGA-кулеры:
- Prolimatech MK-13;
- Alpenfohn Peter;
- Вентиляторы:
- Thermalright TY-140 (2 шт.);
- Scythe S-Flex 120х120х25 мм, 1900 RPM (2 шт.);
- HDD: Western Digital Caviar Blue 500 Гбайт, 7200rpm, 16 Мбайт, (WD5000AAKS);
- Блок питания: AeroCool Strike-X 800W, 800 Вт;
- Монитор: ACER X243 HQ 24'', 1920 х 1080;
- Реобас: AeroCool Strike-X Panel;
- Корпус: Cooler Master HAF 932.
Инструментарий
Использовалось следующее программное обеспечение:
- Мониторинг: GPU-Z 0.5.6;
- Прогрев GPU и VRM: FurMark 1.9.1;
- Разгон и частичный мониторинг: MSI Afterburner 2.2.0 beta9.
Методика тестирования
Все тесты проводились в операционной системе Windows 7 Ultimate 64-bit (Service Pack 1).
Драйверы видеокарт:
- Catalyst 11.12;
- ForceWare 285.62 WHQL.
В BIOS (0606 за 24/06/2011) материнской платы в режиме «Advanced Mode» в настройках устанавливались следующие параметры :
- Ai Over clock Tuner – Manual;
- BCLK/PCIE Frequency – 100.00;
- Turbo Ratio – By All Cores;
- By All Cores (Can Adjust in OS) – 45;
- Internal PLL Overvoltage – Disable;
- Memory Frequency – DDR3-1866 МГц;
- EPU Power Saving Mode – Disable;
- Напряжение – 1.225 B.
Остальные настройки оставлялись по умолчанию. Частота стендового процессора в простое - 1600 Мгц, с включенным Turbo Boost под нагрузкой – 4500 МГц.
Тестирование и замеры производились в закрытом корпусе при температуре окружающей среды 21 – 23 градуса по Цельсию. Температуры с силовых элементов снимались с помощью термопары AeroCool Strike-X Panel. Фиксировались самые высокие показатели, которые затем округлялись в большую сторону.

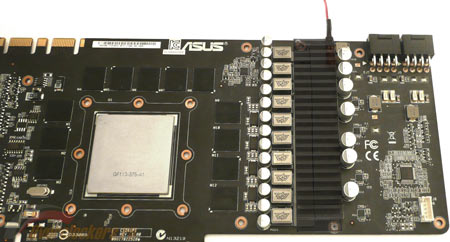

Датчик устанавливался и оставался в неизменном положении на протяжении всего тестирования.

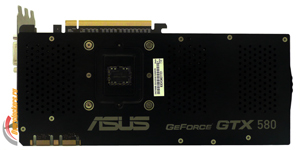

- GTX 580.

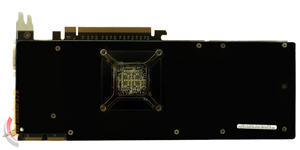

- HD 6950.

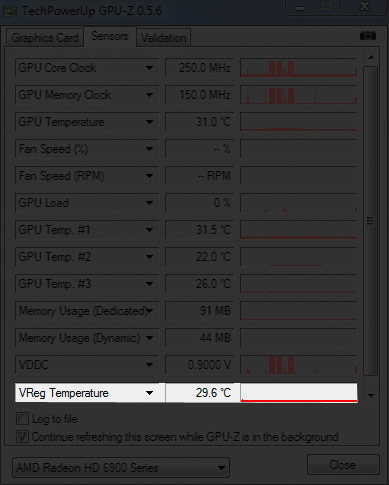

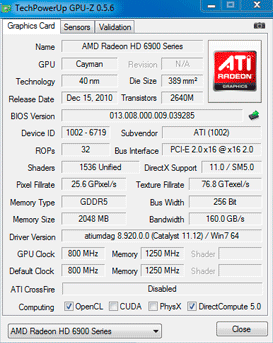

Показания снимались со вкладки «sensor» GPU-Z 0.5.6 (строка «Vreg Temperature»).
В обоих случаях (в том числе с Alpenfohn Peter) для охлаждения VRM устанавливался комплектный радиатор Prolimatech MK-13.
В тестировании использовались следующие режимы работы видеокарт:

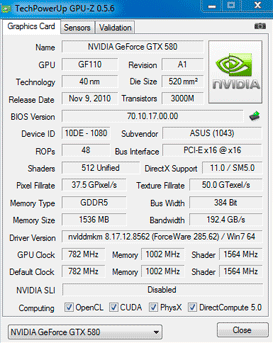

- ASUS DirectCU II GTX 580.
|
|
||
Тактовая частота графического процессора, МГЦ |
|
|
|
Тактовая частота шейдерного блока, МГц |
|
|
|
Частота видеопамяти (эффективная частота), МГц |
|
|
|
|
|
|
|
Напряжение, В |
|
|
|
- ASUS HD 6950@6970.
|
|
|
Тактовая частота графического процессора, МГц |
|
|
Частота видеопамяти (эффективная частота), МГц |
|
|
Напряжение, В |
|
|
Внутрикорпусные вентиляторы постоянно работали в следующем режиме (тыц!).
В разделе «Звуковое давление» строчка «SYSTEM» отражает уровень шума работы упомянутых выше вентиляторов. Он измерялся шумомером MASTECH MS-6700 в ночное время суток (для уменьшения воздействия посторонних источников) с расстояний:
- 0.3 метра;
- 1 метр;
- 3 метра.
Регуляция и контроль осуществлялся с помощью контроллера AeroCool Strike-X Panel. После выяснения его возможностей были выбраны следующие режимы (приведены чуть ниже).
Замеры следующих вентиляторов производились с открытой боковой крышкой корпуса:

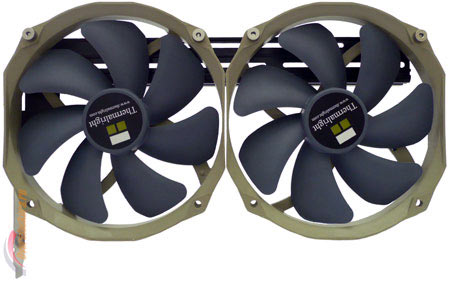

Thermalright TY-140.
2 x 140 x 140 x 26.5 мм, установленные на раму Alpenfohn Peter.
- 600 RPM;
- 900 RPM;
- 1200 RPM.
Scythe S-Flex.
Штатный крепеж.
- 900 RPM;
- 1200 RPM;
- 1500 RPM;
- 1800 RPM.
Остальные вентиляторы были отключены, кроме находящегося в блоке питания. Погрешность измерительного прибора составляет +/-1.5 дБ.

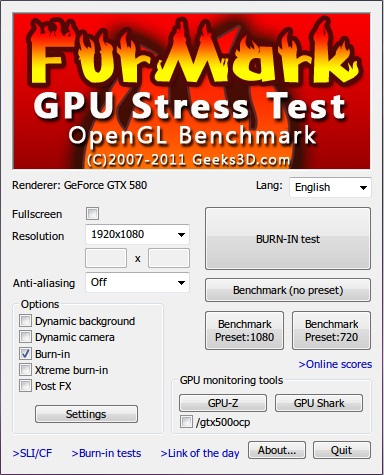

Для получения результатов графический процессор и силовые элементы видеокарт прогревались Furmark в течение пяти минут при одинаковых настройках:

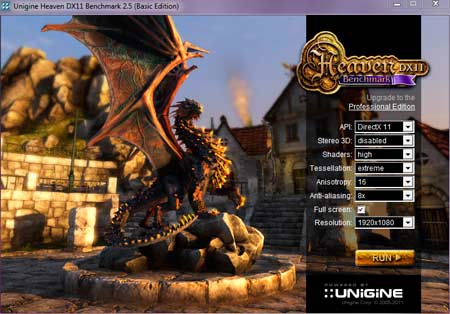

В Heaven Benchmark 2.5 воспроизводился один прогон с настройками:
Для приведения к первоначальным температурам GPU и VRM обороты крыльчатки вентиляторов выкручивались на максимум, промежуток по времени составлял не менее пяти минут.
