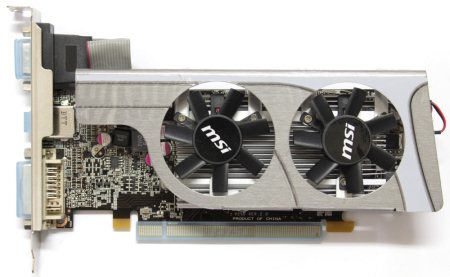

Как уже отмечалось ранее, перед нами низкопрофильный видеоадаптер. Данный размер хорошо подходит для использования в корпусах Slim-типа и некоторых неттопах. Она изготовлена на текстолите коричневого цвета.
На разъемах можно увидеть заглушки из прозрачно-голубого пластика. С обратной стороны видно четыре винта крепления системы охлаждения.

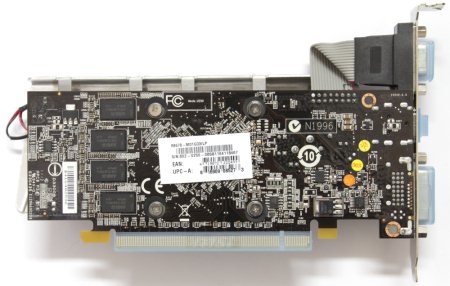

Несмотря на ее компактность в высоту и скромный вес, она занимает два слота. На обратной стороне можно обнаружить четыре микросхемы памяти. Есть они и на лицевой поверхности.
реклама

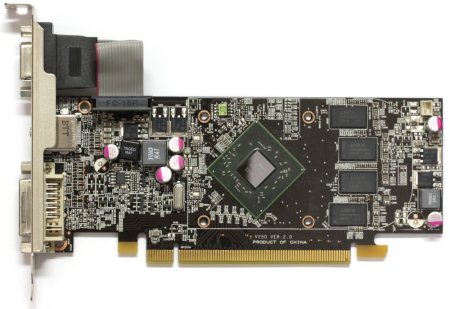

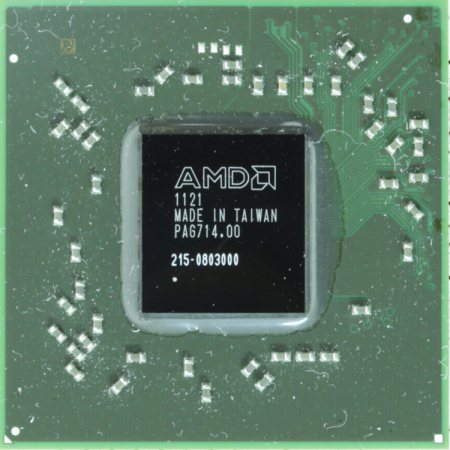

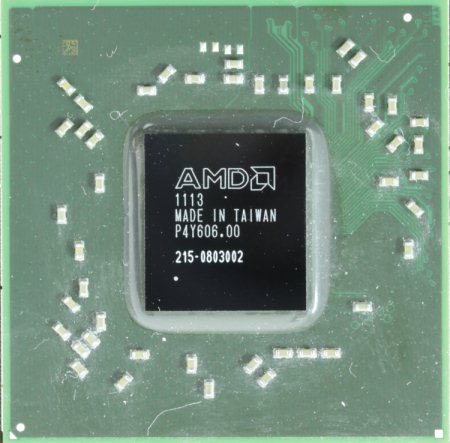

Скрывает эту картину кулер, а после его снятия стал доступен видеопроцессор AMD Radeon 6570 под кодовым именем Turks.
Кристалл не такой уж маленький, наверное и аппетит у него неплохой. На деле все не так, и его энергопотребление достаточно скромное. Плата даже не оборудована дополнительным разъемом питания. Об этом косвенно свидетельствуют и силовые элементы. Две фазы представлены двумя контроллерами UPI Semi uP6101.

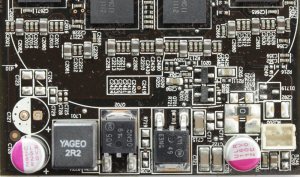

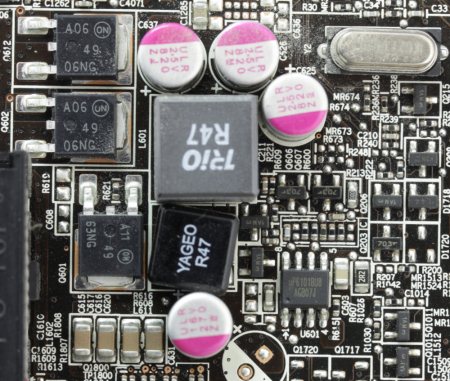

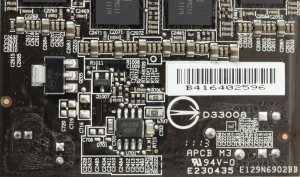

Один из них расположен с обратной стороны рядом с микросхемами памяти. С лицевой стороны можно увидеть пару транзисторов, катушку и два твердотельных конденсатора. Еще один находится ближе к разъемам видеовыводов.
Рядом с ним распаяны катушка, транзисторы и конденсаторы.
реклама

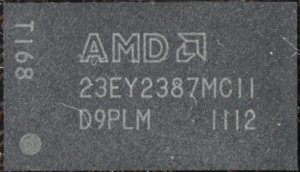

Набортная память типа DDR3 представлена восемью микросхемами с маркировкой AMD 23EY2387MC11.

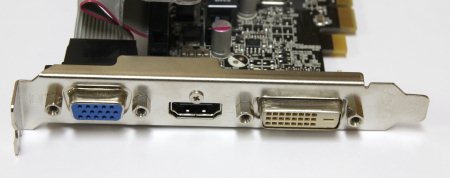

На задней панели можно обнаружить следующие видеовыходы
- Один разъем D-Sub;
- Один разъем DVI-D;
- Один разъем HDMI.
Разумеется, никто не отменял технологию Eyefinity и возможность подключить сразу три монитора.
ASUS EAX6670 DC

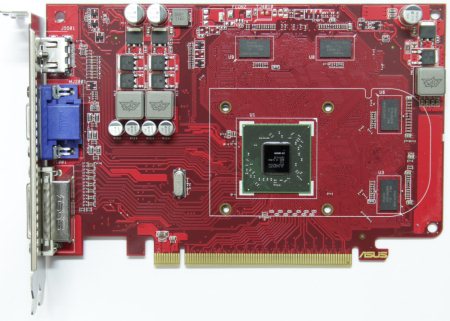

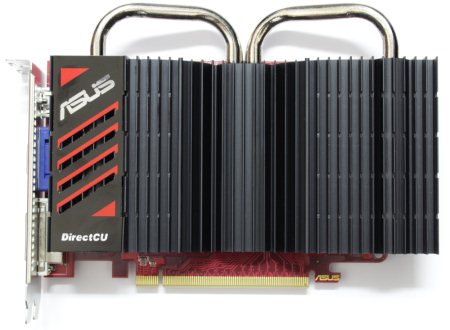

Карта относительно компактная и сравнима по размерам с HIS Radeon HD 6750. Элементы распаяны на текстолите красного цвета. Качество изготовления очень высокое. Все компоненты расположены ровно, а пайка чистая и аккуратная. Бросается в глаза огромный радиатор системы охлаждения.

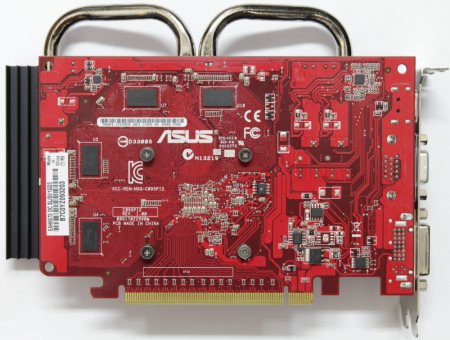

Она так же, как и на остальных картах, крепится при помощи четырех подпружиненных винтов. Однако на этот раз такого крепления явно мало.
Посмотрим теперь на плату со снятой системой охлаждения.
Довольно пустынно. Графический процессор AMD Radeon 6670 практически ничего не окружает.
реклама

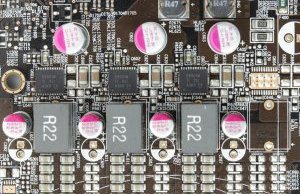

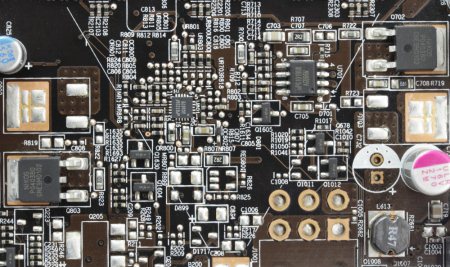

Силовые элементы собраны в две группы. Одна размещается левее в верхней части и предназначена для питания GPU.

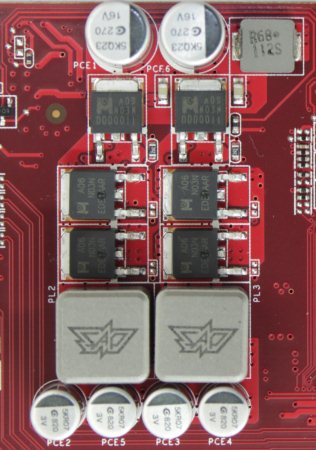

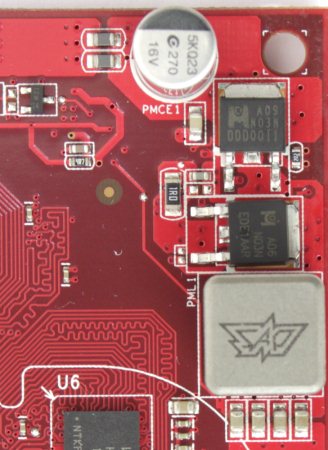

С лицевой части можно видеть транзисторы, катушки и конденсаторы, а с обратной стороны в этом месте распаян ШИМ-контроллер UPI Semi uP6223.
Другая группа расположена в верхнем правом углу.

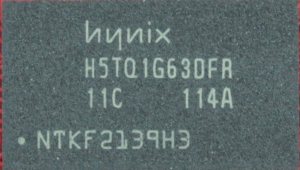

Вопреки спецификациям AMD, на карте ASUS EAX6670 DC используется память типа DDR3, распаянная восемью микросхемами с обеих сторон, вместо положенной GDDR5. Представлена она «чипами» производства Hynix с маркировкой H5TQ1G63DFR.
На задней панели находятся все те же три разъема:
- Один разъем D-Sub;
- Один разъем DVI-I;
- Один разъем HDMI.
Кроме этого видны прорези для выхода теплого воздуха за пределы системного блока.
MSI R6850 OC

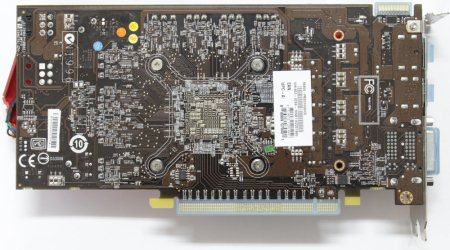

Эта карта уже заметно отличается от остальных по габаритам и при детальном изучении стоит на ступеньку выше остальных по силовому оснащению. Не будем забегать вперед, а лишь отметим, что перед нами практически эталонный дизайн AMD Radeon 6850 на текстолите коричневого цвета.
Система охлаждения отличается от референсной и так же, как у остальных участников, крепится с обратной стороны четырьмя подпружиненными винтами.

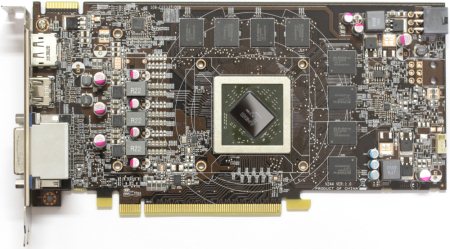

В данном случае крепление вполне адекватное, поскольку она легкая. Вот так выглядит лицевая часть со снятым кулером.

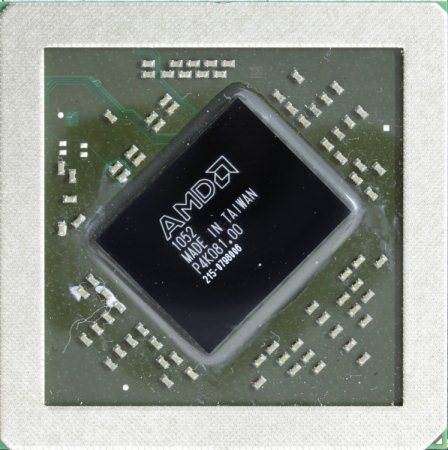

Кристалл видеопроцессора существенно крупнее, чем у других участников тестирования.
В отличие от остальных он защищен металлической рамкой по периметру.

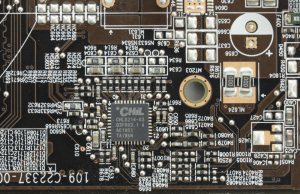

Это уже второй тип эталонного дизайна, где силовая часть перенесена ближе к разъемам видеовыхода. Можно снова встретить знакомый набор компонентов – это ШИМ-контроллер CHiL CHL8214 и мосфетные сборки типа DrMOS TI 59901M.
Правда, и здесь не обошлось без экономии, одну фазу все-таки не распаяли. В правой части есть еще один ШИМ-контроллер, представленный микросхемой UPI Semi uP6122, и с частью нераспаянных элементов.

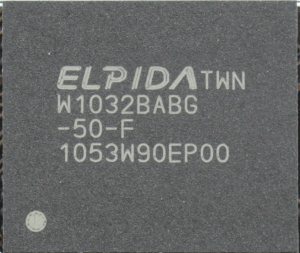

Память представлена микросхемами типа GDDR5, распаянными в количестве восемь штук на лицевой части. Они произведены компанией Elpida с маркировкой W1032BABG.

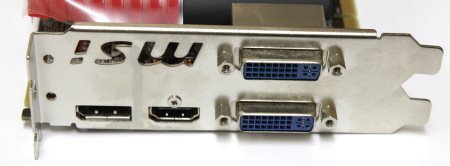

На задней панели расположены следующие разъемы:
- Два разъема DVI-I;
- Один разъем Display Port;
- Один разъем HDMI.

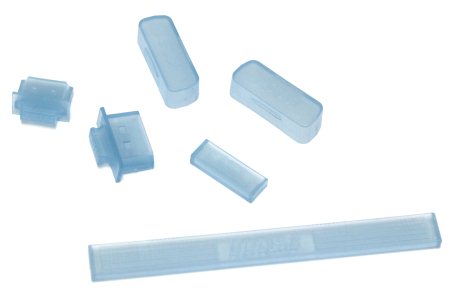

Все они закрыты специальными заглушками.
Не забыто и дополнительное питание карты, обеспечиваемое посредством шестиконтактного разъема.
