Система охлаждения
HIS Radeon HD6750

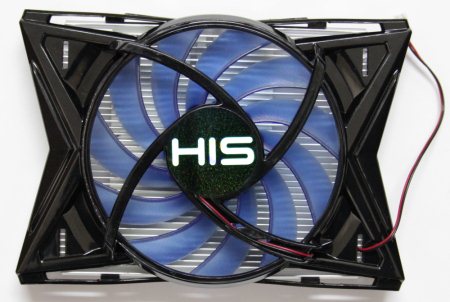

С виду ее система охлаждения - довольно громоздкое устройство, однако это не так: она простая и компактная.
Большой и тихий вентилятор обдувает монолитный алюминиевый радиатор.
реклама

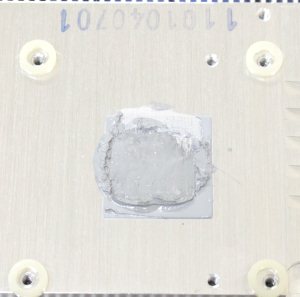

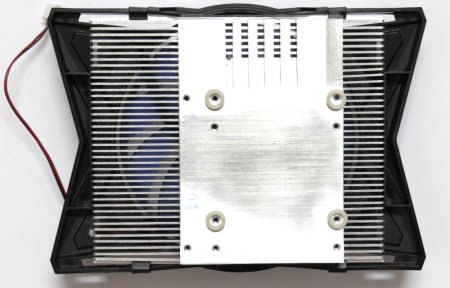

Как можно видеть, основание не медное и обработано очень посредственно. Следы от фрезы видно невооруженным глазом и ощущаются тактильно. К тому же опять произошел казус с термоинтерфейсом.

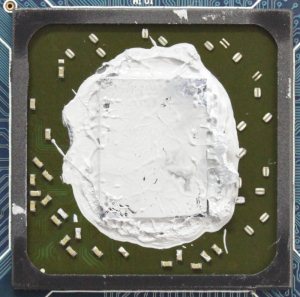

Его снова намазали толстым слоем. Но винить кого-либо сложно, скорее всего, этот образец уже побывал на тестировании и предыдущий испытатель не пожалел термопасты. Помня о прошлом неудачном опыте с HIS Radeon 6950, я сразу его заменил.
Как уже отмечалось выше, крепление осуществляется при помощи четырех подпружиненных винтов, но этого достаточно для столь легкого радиатора.
MSI R6570

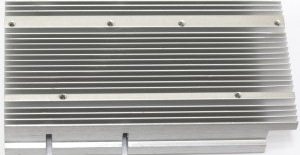

Здесь тоже используется относительно простое устройство отвода тепла. Его основанием служит алюминиевый радиатор.
К нему, с помощью небольших винтов, крепятся кожух и два вентилятора.
реклама

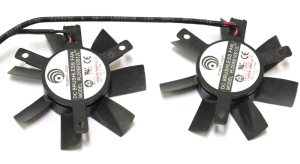

Они изготовлены компанией Power Logic, а маркировку и характеристики вы можете видеть на картинке.

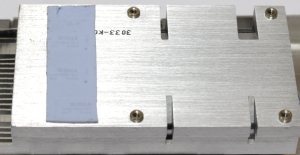

В качестве термоинтерфейса используется твердое серое вещество.
Толщина его не очень большая, поэтому замена навряд ли повлияет на температурный режим..
Крепится конструкция четырьмя подпружиненными винтами с обратной стороны карты. Этого крепления достаточно потому, что кулер легкий и остается практически неподвижным после установки.
ASUS EAX6670 DC

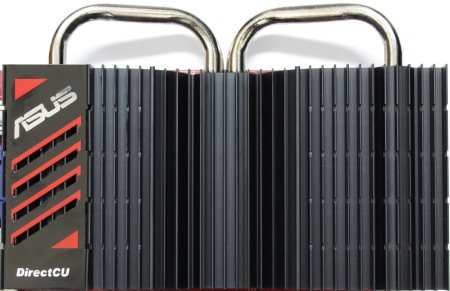

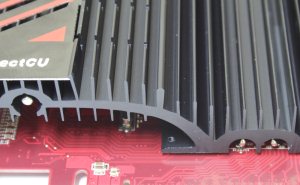

Вот пошли «холодильники» и посерьезнее. Одни только размеры вызывают уважение, да и вес весьма внушительный. Наверное так и должно быть, ведь карта должна работать в пассивном режиме без специального обдува.

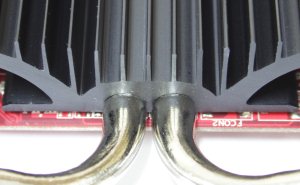

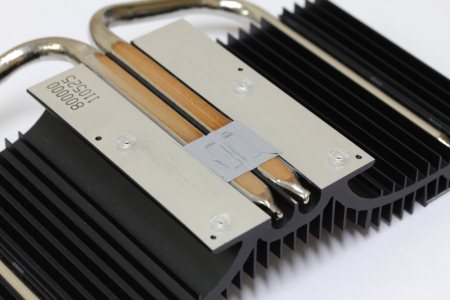

Монолитный радиатор пронизывают две тепловые трубки. Они проходят по центру в месте контакта с графическим процессором и расходятся на края.
Для этого по центру проделано две канавки, а остатки выпуклых частей сточены до уровня основания. Технология Direct CU в действии.
Видеопроцессор контактирует непосредственно с тепловыми трубками. Это по идее должно быть эффективно, если бы не одно «но».
реклама

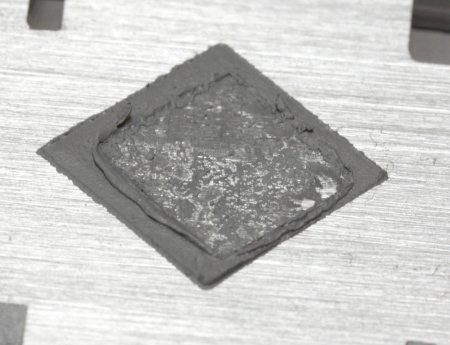

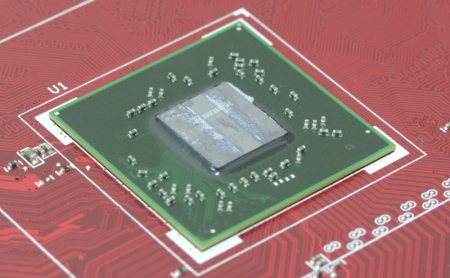

Присмотревшись к фотографиям, можно увидеть, что кристалл касается лишь части этих трубок, причем между ними есть место, где он вообще лишен какого-либо контакта с основанием радиатора. В этом случае налицо меньшая по сравнению с GPU площадь контакта, поэтому охлаждение может быть неэффективным, и замена термоинтерфейса может улучшить ситуацию. Паста заполнит все пустоты и позволит эффективнее отводить тепло. Здесь в качестве термоинтерфейса используется твердое серое вещество.
Крепление осуществляется при помощи четырех подпружиненных винтов сзади, но в данном случае радиатор тяжелый, а тепловые трубки не создают ровной поверхности, поэтому разбирать систему охлаждения нужно аккуратно, чтобы не повредить кристалл. Улучшить прижим можно, подложив шайбы с обратной стороны, но в таком случае главное - не переборщить с их толщиной.
MSI R6850 OC
Эта система охлаждения кардинально отличается от референсной, но в лучшую ли сторону? На мой взгляд - нет, скорее в сторону упрощения при схожей производительности. Не секрет, что большой и тяжелый радиатор, особенно с большим количеством меди не может стоить дешево по определению. Вот и здесь разработчик немного схитрил.

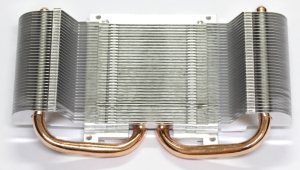

Радиатор набран алюминиевыми ребрами, которые насажены на приклеенные к основанию две тепловые трубки. В подошве теплосъемника для этого проделаны две канавки, а излишние выпуклости также сточены заподлицо с ним.

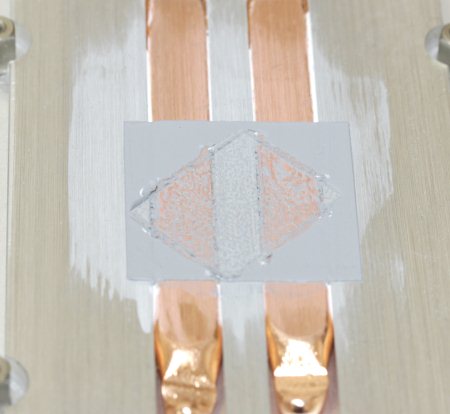

Графический процессор контактирует как с тепловыми трубками, так и с алюминиевым основанием.

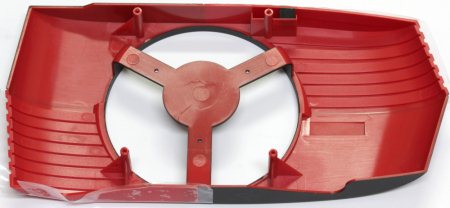

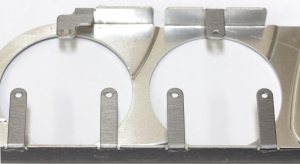

В качестве термоинтерфейса используется тонкий слой термопасты. Пластиковый кожух крепится к основанию при помощи четырех саморезов.
А уже к нему прикручивается вентилятор.
В итоге конструкция получилась легкой и эффективной, но не очень тихой. К тому же кожух сделан так, что не весь теплый воздух выходит наружу, а лишь какая-то небольшая часть.
Тестовая конфигурация
Тестирование графических ускорителей проводилось в составе следующей конфигурации:
- Материнская плата: ASUS P6T Deluxe, версия BIOS 2101;
- Процессор: Intel Core i7 920 D0 @ 4000 МГц (20x200 МГц);
- Кулер: Noctua NH-U12P SE1366;
- Термоинтерфейс: Arctic Cooling MX-2;
- Память: Patriot PSD34G13332 3х4 Гбайт @ 1600 МГц 9-9-9-24-1Т;
- Видеокарты:
- HIS Radeon HD 6750 1 Гбайт (700/4600 МГц (GPU/память));
- MSI R6570 1 Гбайт (650/1800 МГц (GPU/память));
- MSI R6850 OC 1 Гбайт (820/4400 МГц (GPU/память));
- ASUS EAX6670 DC 1 Гбайт (800/1800 МГц (GPU/память));
- Видеодрайвер: Catalyst 11.8;
- Жесткий диск: Intel 320 Series 120 Гбайт + WD20EARX на Intel ICH10R;
- Блок питания: Chieftec CFT-1200G-DF, 1200 Вт.
Все «железо» устанавливалось в корпус Cooler Master Centurion 590 с открытой боковой крышкой. Дополнительные вентиляторы были отключены.
Разгон, тепловой режим, шум
HIS Radeon HD 6750
К сожалению, здесь похвастать нечем. Незамедлительно после повышения частоты в утилите MSI Afterburner карта приказала долго жить. Первый подобный случай в моей практике, но, скорее всего, просто попался бракованный ускоритель.
Проблемы начали возникать еще при подключении второго экрана, после чего на основном мониторе появлялась рябь. Поэтому я все же склоняюсь к версии неудачного экземпляра.
MSI R6570

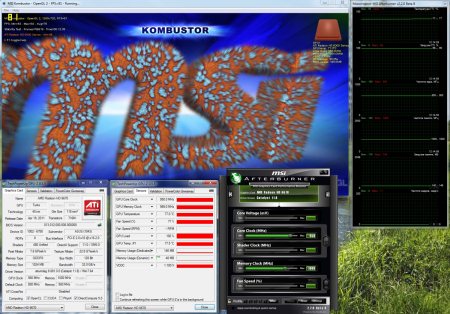

В этот раз фортуна повернулась ко мне лицом, и без лишних телодвижений удалось поднять частоты до 850 МГц по видеоядру и 2000 МГц по памяти.
Полученные частоты даже несколько выше штатных ASUS EAX6670 DC, поэтому результат очень неплохой.
ASUS EAX6670 DC
Разгон пассивной видеокарты - не очень хорошее мероприятие. Но все же я попробовал это сделать просто ради эксперимента. Однако на практике такое чревато повышением температуры и, как следствие, нестабильностью работы или выходу карты из строя.
Без лишних усилий видеоадаптер удалось разогнать до 950 МГц по GPU и 2000 МГц по памяти.
Очень хорошие результаты для карты с пассивной системой охлаждения, значит, есть запас стабильной работы для штатного режима. При этом стоит учесть два момента: корпус был открыт, а термоинтерфейс заменен.
MSI R6850 OC

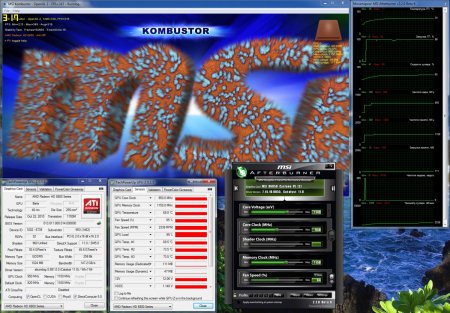

Карта уже изначально разогнана производителем, но что мешает еще немного повысить частоты? Сразу отмечу, что повышение напряжения никак не отразилось на результатах. В итоге удалось достигнуть частоты в 950 МГц по видеоядру и 4600 МГц по памяти.
Результат неплох, но далеко не рекорден. Не стоит забывать о том, что подсистема питания немного упрощена, да и система охлаждения не самая продвинутая.
Теперь посмотрим на температурный режим всех участников.
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Далее произведем замеры шума и взглянем на цифры. Для этих целей использовался прибор Becool BC-8922. Все вентиляторы в системе были остановлены, включая процессорный и оба в блоке питания. Прибор лежал неподвижно на твердой поверхности вблизи карты ~ 1 см.
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Тесты подтверждают то, что MSI R6850 OC является самой громкой, но она же «лидирует» и по количеству выделяемого тепла. При этом ее температурные показатели находятся в норме.
Результаты тестов
3DMark 2001 SE
Включите JavaScript, чтобы видеть графики
3DMark 06
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Включите JavaScript, чтобы видеть графики
Extreme, Overall Score, Marks
Включите JavaScript, чтобы видеть графики
3DMark 2011
Включите JavaScript, чтобы видеть графики
Extreme, Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Unigine Нeaven Вenchmark 2.1
Настройки теста:
- DirectX 11;
- Shaders – high;
- Tessellation – normal;
- Anisotropy – 4;
- AA – off.
Min | Avg | Max
1680х1050
Включите JavaScript, чтобы видеть графики
1920х1200
Включите JavaScript, чтобы видеть графики
