Эксперименты с видеокартой ZOTAC GTX 570 AMP!

10 октября 2011, понедельник 16:00

Оглавление

Вступление

Около года назад компания NVIDIA выпустила на мировой рынок второе поколение семейства Fermi, проведя своеобразную «работу над ошибками». В обновленной линейке видеокарт одной из самых популярных моделей стала GTX 570, именно о ней и пойдет речь ниже, а если быть точнее, то о ZOTAC GTX 570 AMP!. И, поскольку в интернете можно найти довольно много обзоров данного ускорителя, я решил рассказать не столько о производительности этого видеоадаптера, сколько о разгоне и его охлаждении. Причем для сравнения со штатной СО была взята Scythe SCVSG-2000.

Комплектация и внешний вид

450x208  22 KB. Big one: 1500x694  203 KB

Здесь стоит напомнить, что «шильдик» AMP! компания ZOTAC «лепит» на видеокарты с заводским разгоном.

398x450  53 KB. Big one: 956x1080  237 KB

Комплект поставки вполне стандартен: диск с драйверами и программами, пара рекламных буклетов, диск с игрой «Prince of Persia: The Forgotten Sands», переходники для питания и видеовыходов. К слову, на заднюю панель GTX 570 AMP! выведены два выхода DVI-D и один Mini-HDMI. В итоге, покупатель получает всё что нужно, и даже немного сверх необходимого.





450x211  36 KB. Big one: 1500x704  271 KB

450x212  44 KB. Big one: 1500x707  235 KB

После снятия стандартной двухслотовой системы охлаждения можно лицезреть печатную плату эталонного дизайна. Следовательно, данная модель отличается от остальных «референсов» лишь наклейкой на турбине, да повышенными частотами.

«Сердцем» видеокарты является графический «чип» GF 110, работающий на частоте 780 МГц и содержащий в себе 480 потоковых процессоров. Замечу, что на обычных GTX 570 частота GPU равна 732 МГц.

450x450  44 KB. Big one: 1108x1108  239 KB

Данная микросхема была произведена на 45 неделе 2010 года на Тайване, ревизия GPU - A1. Для обеспечения его работы используется четырехфазная система питания, контроль за которой возложен на CHiL Semiconductor CHL8266.

450x378  70 KB. Big one: 1500x1260  308 KB

На плате распаяно десять микросхем памяти стандарта GDDR 5 общим объемом 1280 Мбайт. Она функционирует на частоте 4000 МГц, что превышает номинал на 200 МГц. «Чипы» памяти произведены компанией Samsung, на них красуется маркировка вида K4G10325FE-HC05. Ширина шина стандартна и составляет 320 бит. За двухфазное питание памяти отвечает микросхема APW 7066.

Как я говорил ранее, на видеокарте ZOTAC GTX 570 AMP! установлена референсная система охлаждения. Её конструкция на фото ниже:

450x320  33 KB. Big one: 1500x1067  220 KB





Металлическая пластина, которая соприкасается с микросхемами памяти и элементами питания, и медный радиатор для GPU – насколько эффективно такое решение для столь мощного и производительного решения? На этот вопрос я постараюсь ответить при дальнейшем тестировании.

Чтобы окончательно завершить обзор характеристик видеоускорителя ZOTAC GTX 570 AMP!, прилагаю скриншот программы GPU-Z.

404x497  48 KB

Замена охлаждения

Стандартная СО на большинстве современных топовых видеокарт не всегда радует своей эффективностью, зачастую мощные графические ускорители страдают завышенными температурами при нагрузке, вкупе с довольно высоким шумом от турбин. Для сравнительного тестирования референсной системы охлаждения ZOTAC GTX 570 AMP! на плату устанавливался альтернативный радиатор Scythe SCVSG-2000.

398x450  60 KB. Big one: 1326x1500  264 KB

Scythe SCVSG-2000 представляет собой алюминиевый радиатор размером 176x33x139 мм. Его пронизывает четверка медных теплотрубок.

400x450  58 KB. Big one: 1335x1500  254 KB

Основание кулера довольно ровное и качественно обработанное. Сам радиатор выглядит интересно и обнадеживает своим внешним видом на хорошие результаты.

450x305  44 KB. Big one: 1500x1018  234 KB

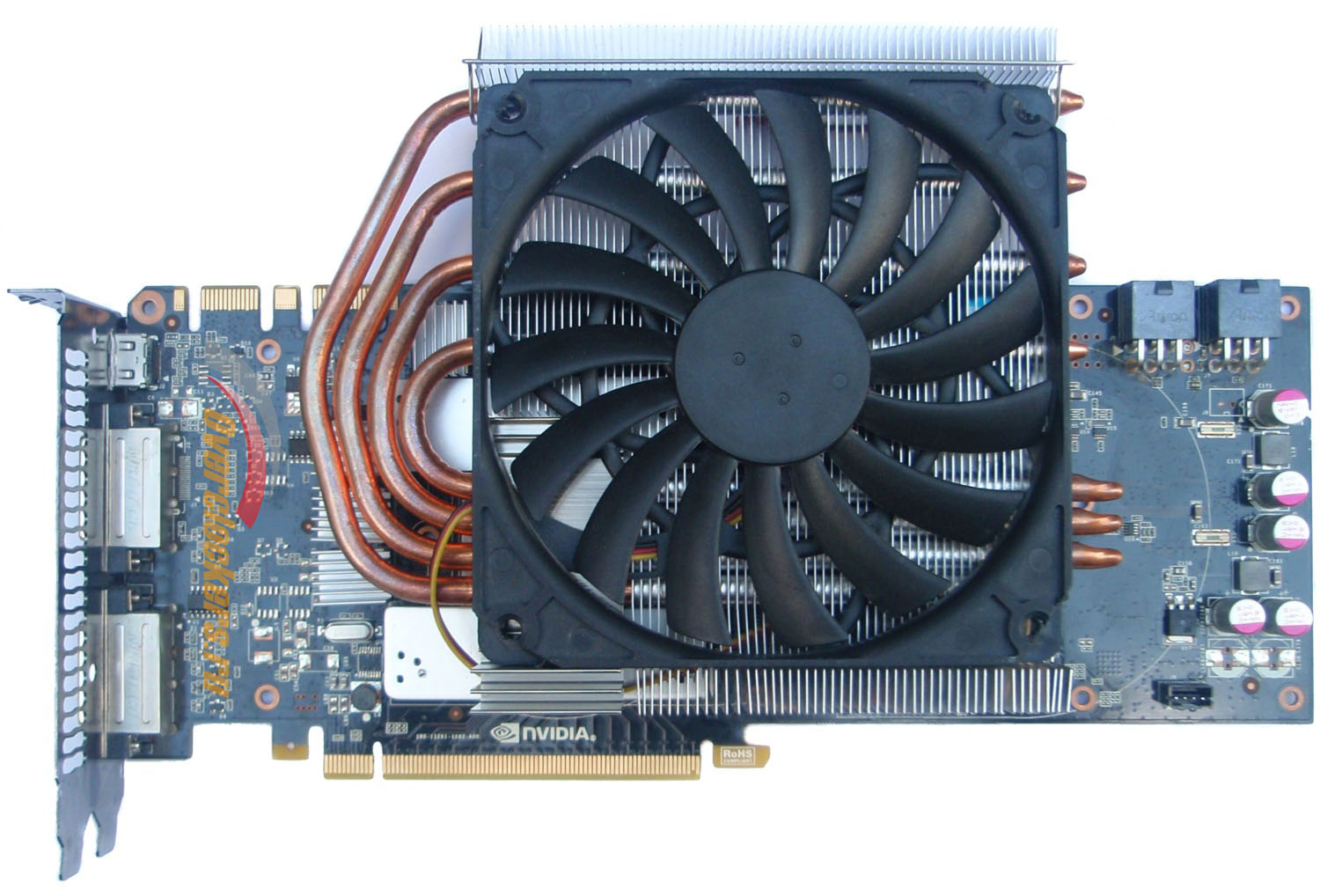

Установку Scythe SCVSG-2000 не назовешь простой и быстрой - потребуются определенная сноровка и терпение. Прилепив миниатюрные алюминиевые радиаторы на микросхемы памяти и элементы питания, устанавливаю сам радиатор на GPU, а следом уже вентилятор, он, кстати, также производства Scythe – с максимальными оборотами 800 в минуту.
