Разгон и софтвольтмод

GeForce GTX 570 в референсном исполнении довольна своеобразная модель: для столь мощного GPU используется откровенно слабое питание – лишь четыре фазы. На просторах интернета массово встречаются отзывы обладателей данного ускорителя, из которых следует, что видеокарта при высоких напряжениях может «уйти на тот свет» – не выдерживает система питания. Поэтому, было принято решение не рисковать и не использовать хардвольтмод для повышения напряжения. Для неэкстремального разгона, без азота, хватит напряжений, которые увеличиваются с помощью программного метода.

Для этих целей использовался следующий набор утилит: MSI Afterburner 2.2.0 beta 8, NiBiTor, Nvflash. Но начнем от простого к сложному, проведя для разминки разгон на номинальном напряжении с референсной системой охлаждения.

Видеокарту удалось разогнать до следующих частот: 850 МГц для GPU и 4500 МГц для микросхем памяти. С учетом того, что ZOTAC GTX 570 AMP! изначально прошита повышенными частотами, разгон получился предсказуемым, честно говоря.

Следующим по плану был разгон с установленным альтернативным охлаждением. На стандартном напряжении мне удалось покорить частоты 871/1742/4600 МГц.

Для того чтобы раскрыть полностью разгонный потенциал ускорителя ZOTAC GTX 570 AMP я повысил напряжение на графическом процессоре с помощью утилиты MSI Afterburner. Стандартное напряжение на видеокарте 0.98 В, при воздушном охлаждении безопасно его можно повышать лишь до 1.05-1.075 В. Маленькими шагами подбирались стабильные частоты и напряжение. В конечном итоге удалось добиться лишь 915 МГц для GPU при напряжении 1.05 Вольта.

Дальнейшее повышение напряжения на GPU не приносило успеха, во всех игровых тестах появлялись артефакты. Нельзя сказать, что данная видеокарта оказалась неудачной в плане разгона, но если честно, я ожидал больших частот при повышенном напряжении. Напомню, что данный опыт проводился на нестандартном охлаждении.

Осталось лишь одно – найти минимальный порог стабильного напряжения для работы видеокарты на номинальных частотах. К сожалению, программа MSI Afterburner не может похвастаться возможностью опустить напряжение очень сильно, поэтому я решил воспользоваться редактированием родного BIOS’а ZOTAC GTX 570 AMP. Для этого использовалась утилита NiBiTor, а для процесса прошивки - NVFLASH DOS.

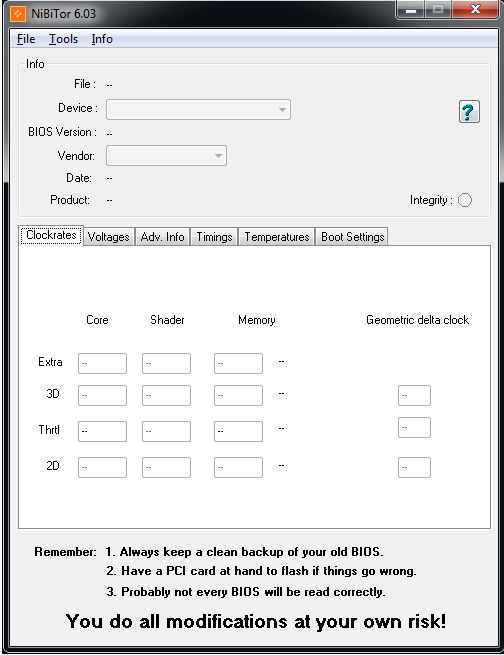

Запускаем программу NiBiTor последней версии и видим следующее окно:

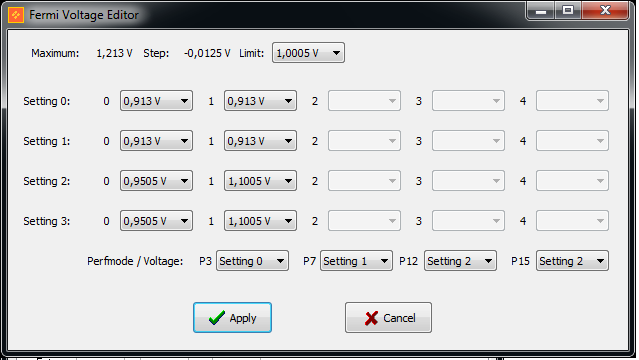

Далее открываем раздел Tools, выбираем Read Bios, следом Select Device. Потом Tools > Read Bios > Read into NiBiTor и нажимаем ОК. После этого переходим в управление напряжениями с помощью Tools > Fermi Voltage.

Чтобы изменить значения напряжения в 3D режиме видеокарты следует отредактировать значение Setting 3. Колонка 0 – это минимальное напряжение в этом режиме, а 1 - максимальное. Напомню, что производство графических чипов довольно сложный и высокотехнологический процесс, соответственно у каждого экземпляра своё минимальное рабочее напряжение. Для данного GPU было подобрано рабочее напряжение GPU 0.905 В.

Предупреждаю, что любые изменения в BIOS видеокарты вы вносите на свой страх и риск, будьте внимательны! Я настоятельно советую сохранить оригинальную «прошивку», чтобы в случае «форс-мажора» можно было восстановить работоспособность ускорителя.

Тестовый стенд

• Материнская плата: GigaByte GA-MA770-UD3 rev2.0 BIOS FC;
• Процессор: AMD Athlon II X3 425 2700 МГц @ Phenom X4 B25 3509 МГц;
• Система охлаждения процессора: Thermaltake Big Typhoon 120;
• Видеокарта: ZOTAC GTX 570 AMP!;
• Оперативная память: 2х2 Гбайт DDR2 800 МГц Hynix;
• Жесткий диск: HDD 500 Гбайт Seagate Barracuda 7200.12 (3500418AS);
• Блок питания: Corsair CMPSU-850HXEU;
• Корпус: InWin S 506 и открытый стенд;
• Монитор: BENQ G2420HDB.

Методика тестирования

Все игровые приложения запускались в разрешении 1920х1080. VSync была отключена, анизотропная фильтрация - в значении AF16, сглаживание - х16, настройки графики устанавливались на максимум. Использовался следующий набор:

• S.T.A.L.K.E.R.: Call Of Pripyat Benchmark;
• Mafia 2;
• Batman Arkham Asylum;
• Unigine Heaven Benchmark;
• Just Cause 2.

Программное обеспечение:

• Операционная система: Windows Seven Ultimate x32 SP1;
• Драйвер для видеокарты: GeForce 280.26 WHQL.

Результаты тестирования

После прогонов нескольких приложений стало ясно, что результаты будут предсказуемы – при увеличении частоты GPU и памяти производительность видеокарты ZOTAC GTX 570 AMP! растет почти линейно. Но в некоторых играх прирост от разгона не настолько существенен, чтобы заметить его на «глазок».

Температурный режим

Замеры проводились на открытом стенде и в корпусе, температура окружающей среды в помещении составляла 25 градусов по Цельсию. Стандартная турбина видеокарты управлялась драйвером в автоматическом режиме. Дополнительно в корпусе работали вентиляторы: 120 мм на выдув и 80 мм на вдув.

Разница в производительности стандартной турбины и альтернативного кулера видна налицо. К тому же, несложно увидеть и прямую зависимость температуры от напряжения, что заметно с любой из использованных систем охлаждения.

Почти аналогичный график – значения схожи, лишь немного больше предыдущих. Не забываем, что многое здесь зависит от корпуса, в просторных системниках с множеством вентиляторов температура компонентов бывает даже ниже, чем на открытом стенде.

Заключение

За всё время тестирования два главных участника - ZOTAC GTX 570 AMP! и Scythe SCVSG-2000 – оставили только приятные впечатления. Так, у Scythe получился неплохой кулер, способный остудить пыл довольно мощной и «горячей» видеокарты, и это на фоне адекватной ценовой политики компании.

А ZOTAC GTX 570 AMP! будет интересна тем, кто, с одной стороны, пассивно относится к процессу самостоятельного разгона комплектующих, а с другой, желает получить максимальную производительность от видеоадаптера эталонного дизайна. Да и энтузиасты могут остановиться на ней, при наличии альтернативной системы охлаждения в запасе. Разгон и «игры» с напряжением показали, что ZOTAC GTX 570 AMP! хоть и «референс» в чистом виде, но при этом может порадовать своего владельца большей по сравнению с обычной GTX 570 производительностью. Чем не выгодная покупка?
