Разгон системы водяного охлаждения или как разогнать «баян» (страница 2)
реклама
Тестовый стенд
- Материнская плата: Asus Maximus IV Extreme (P67 Express Chipset, Bios 1850);
- Центральный процессор: Intel Core i7-2600K (Sandy Bridge);
- Охлаждение CPU: водоблок Swiftech Apogee XT (Rev 2) , помпа - Swiftech MCP655;
- Охлаждение GPU: водоблок Swiftech MCW60;
- Оперативная память: 3 x 2 Гбайта Kngston HiperX KHN1600C7D3K3/6GX , использовалось два модуля;
- Видеокарта: Gainward GTX 570 GLX;
- Дисковая подсистема: Western Digital Caviar Black
7200rpm 64 Мбайт; - Блок питания: FSP Epsilon 700W ATX (24+4+6пин) (FX700-GLN).
Методика тестирования
Как сравнить два радиатора, обычный и модернизированный, при прочих равных условиях? По температуре теплоносителя. Температура CPU в этом случае, на мой взгляд, не так важна. У пользователей могут отличаться не только водоблоки, но и модели процессоров. Но тем не менее эта информация будет приведена на скриншотах.
Радиатор используется безымянный, поэтому для сравнения указывается температура воды и процессора при применении в той же конфигурации ThermoChill PA120.3 с тремя вентиляторам Noctua NF-S12-1200 на штатных 1200 оборотах. Он довольно высокого уровня, тем более с тремя вентиляторами против одного в моей самоделке. Проверим, сможет ли «дешевая» поделка конкурировать с одним из лучших промышленных образцов.

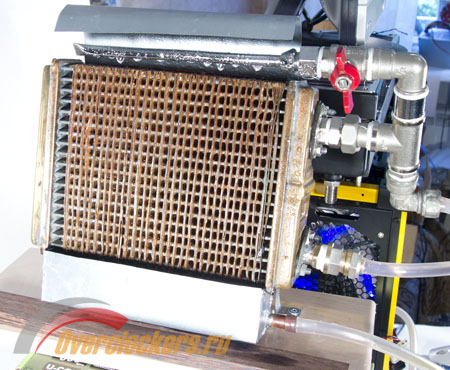

На «мокром радиаторе» закреплен вентилятор Fan Floston Red impeller 120Q 1000 оборотов в минуту. Установлен так, чтобы вытягивать воздух из автопечки, последнее сделано для лучшего смачивания. Вода капает на ламели радиатора, который стоит немного наклонно, затем, стекая вниз, жидкость омывает большую площадь. Дополнительно поток воздуха затягивает влагу в радиатор. Если включить наоборот, то вода будет сразу выдуваться.
реклама
Немного о тестовом стенде. Процессор Intel Core i7-2600K разогнан до 5000 МГц путем повышения коэффициента умножения до значения 50 . При этом напряжение на нем пришлось увеличить до 1.45 В. В конференции не рекомендуют повышать напряжение на Sandy Bridge выше 1.38 В. Но температура процессора, даже при прогоне такой грелки как LinX 0.6.4, невелика, а цифра 5000 МГц так красива. Оставляю.
Во время тестов процессор будет прогреваться с помощью LinX 0.6.4 (2048 Мбайт, 20 повторов), этого достаточно. Количество воды в системе невелико, чуть меньше литра, поэтому ее температура очень быстро стабилизируется под нагрузкой и так же быстро падает без нее.
За мониторинг температуры процессора отвечает утилита RealTemp, указывается температура самого горячего ядра. Датчик-термопара ( Thermosensor G1/4" Connection 2pin ) закреплен в расширительном баке и подключен к разъему на материнской плате. Температура считывается программой Asus Probe II 1.00.27. Операционная система Windows 7.
Тестирование

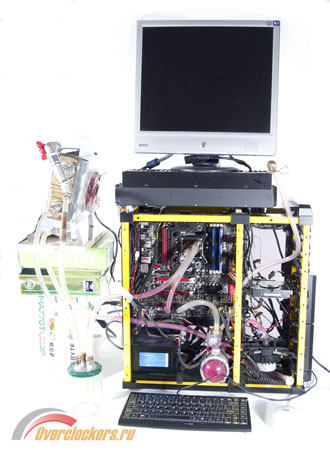

Собственно, компьютер уже был собран. Все компоненты системы водяного охлаждения, кроме радиатора ThermoChill PA120.3 , установлены внутри корпуса Antec LanBoy Air. Первый тест проходит в таком виде, после чего шланги отсоединяются от ThermoChill и подсоединяются к моему изделию (позволю себе немного иронии). Второй прогон проходит на «сухом» радиаторе, после его завершения вентилем включается орошение
и проводится третий замер.

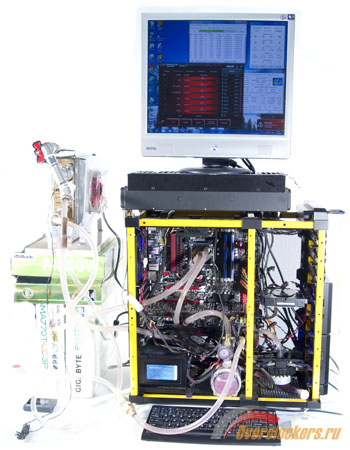

По первоначальному плану после автопечки должен стоять расширительный бак, сделанный из банки. Это было сделано для того, чтобы было куда стекать воде, увлажняющей радиатор. Но уже во время заправки выяснилось, что при пайке штуцеров произошел перегрев крышки, и банка стала закрываться негерметично. К счастью, в результате небольшого потопа никто не пострадал. Пришлось отсоединить банку и соединить шланги напрямую, в банку шел только один дренажный шланг.
реклама
В процессе тестирования стало понятно, что дренаж необходим. Невозможно отрегулировать орошение так, чтобы вся вода испарялась. Легкий поворот вентиля - и струи из отверстий бьют очень сильно. Приходилось его поворачивать по долям миллиметра, при этом вода из системы медленно, но верно перетекала в банку. Хм, если так пойдет и дальше, то вся жидкость уйдет из контура. И я был вынужден на ходу менять схему прокладки шлангов. Решение пришло неожиданно: соединить дренажный шланг с заправочным портом.
И все получилось, хотя поначалу мешали пузырьки воздуха в шлангах. Из-за этого вода никак не хотела стекать в расширительный бак. Но воздух вышел - и система заработала. Я не стал промывать систему от воды, используемой ранее с красным красителем, просто-напросто поленился. Поэтому в расширительном бачке жидкость красноватая.
Результаты
Во время тестирования я обратил внимание на то, что программа Asus Probe II 1.00.27 показывает неожиданно высокую температуру воды в системе. Эти показания были перепроверены отдельным цифровым термометром, чья термопара закреплялась на радиаторах. Способ крепления – несколько слоев скотча, чтобы по максимуму изолировать датчик от влияния окружающего воздуха.
Различие в показаниях оказалось значительным, программа завышала температуру воды на шесть градусов. Поэтому, от полученной температуры воды (строка ОРТ2 на скриншотах), нужно отнять эту разницу. Температура воздуха во время тестов колебалась в пределах 22-23 градусов по Цельсию.

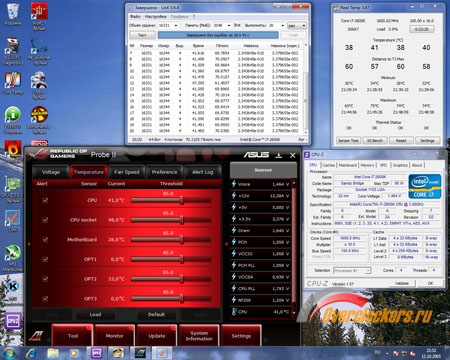

Результаты радиатора ThermoChill PA120.3 . Температура воды по скриншоту 33 градуса, с поправкой «минус шесть» получается 27 градусов. Самое горячее ядро процессора нагрелось до 75 градусов.

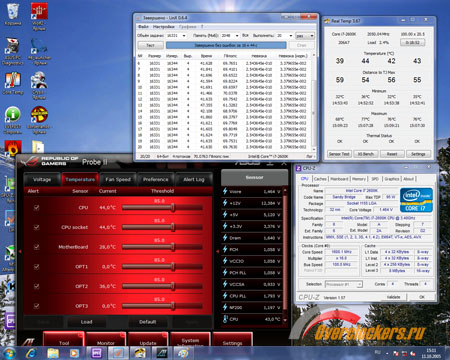

Результаты автопечки. Температура воды по скриншоту 36 градусов, с поправкой «минус шесть» получается 30 градусов. Температура процессора 77 градусов.

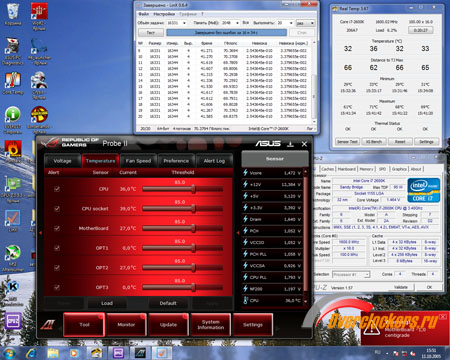

Результаты «мокрой» автопечки. Температура воды по скриншоту 27, с поправкой «минус шесть» получается 21 градус. Что на один градус ниже температуры воздуха в комнате! Температура процессора 71 градус.
Результат, мягко говоря, неожиданный. Копеечная самоделка с одним вентилятором на 1000 оборотов «сделала» фирменного монстра с тремя «вертушками» на 1200 оборотов каждый. Страшненькая, «мокрая» автопечка охлаждала разогнанный до 5000 МГц с поднятием напряжения до 1.45 В процессор, и при этом температура воды в системе была на один градус ниже температуры окружающей среды. И это во время прогона «софтовой» грелки.
Конечно, я надеялся, что «мокрый радиатор» составит конкуренцию фирменному трехвентиляторному, но чтобы так! И это в системе водяного охлаждения, где разница в один градус является существенной. Вода в «термочиле» оказалась теплее на шесть градусов.
реклама
Разница в температурах процессора, как мне кажется, не так велика из-за небольшой недоработки. Водоблок Swiftech Apogee XT (Rev 2) попал ко мне с «бэкплейтом» (крепежной пластиной) для процессорного разъема LGA 1366. И он, естественно, не подошел к socket 1155. Времени купить или изготовить новый «бэкплейт» не было, поэтому водоблок был поставлен на обычные гайки. Сильно тянуть их я не стал, побоявшись выгнуть материнскую плату. Поэтому прижим водоблока к процессору получился ненадлежащего качества.
Заключение
Потратив на тестирование самоделки целый день, я вернул ThermoChill PA120.3 на место. Да, гибрид с меньшей площадью поверхности и одним вентилятором на 1000 оборотов побил фирменного монстра с тремя вентиляторами по 1200 оборотов каждый. Но все же для постоянного использования модифицированную систему я себе не оставлю. Как ни крути, но лишние работы по обслуживанию компьютера напрягают. Менять воду раз в неделю, да еще с промывкой системы - ну никак не хочется. Как оказалось, я более ленив, чем полагал.
Есть возможность менять воду реже. Можно затормозить биологические процессы в воде. Существует специальная химия для интерьерных фонтанов - SpringbrunnenKlar.
…предназначен для очистки уличных и интерьерных фонтанов от слизи, удаляет известковые отложения и водоросли.
Написано гладко, но насколько безопасно этим дышать? Пусть её и применяют в фонтанах, но вот на себе экспериментировать не хочется. Также не могу сказать, сколько воды испарилось за это время, на глаз уровень жидкости не изменился.
Шума от такой системы меньше, чем от традиционной. Конечно, к вентиляторам добавляются звуки капель. Но на 1000 оборотах вентилятора почти не слышно, остается лишь несильный звук капель. Его запросто глушит шум, издаваемый корпусными «вертушками» Antec LanBoy Air.
Как и положено, в конце статьи рассмотрим плюсы и минусы.
Плюсы:
- Выше эффективность;
- Меньше шум;
- Низкая цена.
Минусы:
- Раз в несколько дней придется доливать воду;
- Система фильтрует все из воздуха: и пыль, и грязь. С одной стороны - недостаток, а с другой – достоинство, вдобавок она «моет» воздух. Есть такие фабричные мойки, а тут - бесплатный бонус.
- Располагать такой радиатор нужно выше системного блока, иначе вода будет выливаться.
- Если пользоваться обычной дистиллированной водой, то заводится «живность». Но можно применять специальные добавки, которые потом окажутся в воздухе помещения.
- Способ не подходит для специализированных радиаторов, выпускаемых для систем водяного охлаждения компьютеров. В них ламели другой формы и закрыты кожухом, увлажнить его приведенным методом невозможно.
Еще одной причиной (пожалуй, самой главной) отказа от изготовленного девайса было то, что в процессе написания статьи был придуман более простой метод увлажнения, подходящий к любому типу радиаторов. Способ неприхотлив в обслуживании и очень эстетичен. Но об этом в следующем материале, а изложенное выше пусть останется в стадии забавного эксперимента.
Продолжение здесь.
Выражаем благодарность:
- Компании ASUS за предоставленную для тестового стенда материнскую плату Asus Maximus IV Extreme.
