Обзор и тестирование процессорного кулера Zalman CNPS11X Extreme (страница 3)
реклама
Вентилятор

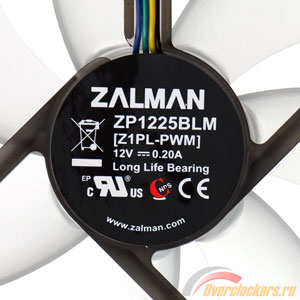

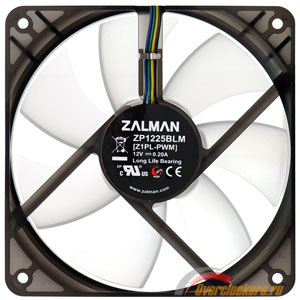

В комплекте с CNPS11X Extreme поставляется один 120-миллиметровый вентилятор Zalman Z1PL-PWM (маркировка ZP1225BLM). Его семилопастная крыльчатка крепится к нестандартной рамке, предназначенной для использования только с этим кулером.
Очень похожей «вертушкой» оснащался и CNPS10X Extreme, только там модель называлась ZMXL-PWM (ZF1125BTH).
«Стодвадцатка» CNPS11X Extreme подключается к материнской плате, она оснащена четырехконтактным разъемом с поддержкой ШИМ-управления. Диапазон регулировки – от 1000 до 1950 RPM (+/– 10%). При этом обещан уровень шума в пределах 17 и 33 дБА соответственно, а потребление во всех режимах не должно превышать 2.4 Вт (0.2 А по линии 12 В).
реклама
Верхний предел оборотов можно уменьшить, запитав вентилятор через комплектный резистор (на минимальную скорость вращения он не влияет). С ним «стодвадцатка» не должна раскручиваться быстрее 1450 RPM (+/– 10%) и шуметь свыше 24 дБА.
В моем случае вентилятор в упомянутых случаях выдавал почти 1500 и 2000 RPM соответственно.

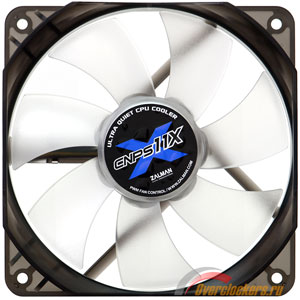

Закованная в черную рамку полупрозрачная крыльчатка оснащена синей подсветкой. Возможность ее отключения не предусмотрена.
Ну, да кулер на процессорный разъем еще нужно установить. Для этого собираем обратно кожух радиатора, прикручиваем к нему вентилятор, и можно переходить к соответствующему разделу. Но прежде, как обычно, перечислю остальные составляющие тестового стенда.
реклама
Тестовый стенд

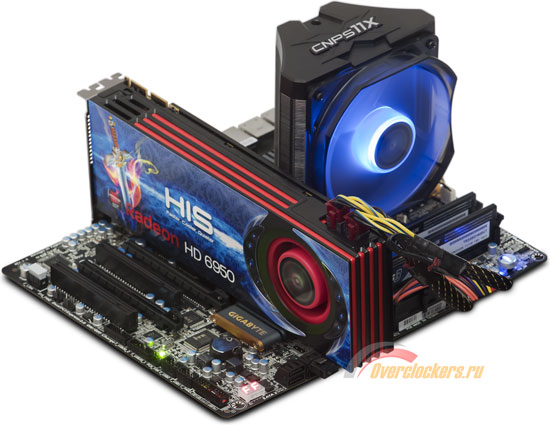

Zalman CNPS11X Extreme тестировался в составе следующей системы:
Материнская плата: | Gigabyte GA-P67A-UD7-B3 (Intel P67 Express, BIOS ver.F3). |
Центральный процессор: | Intel Core i7-2600K (Sandy Bridge, rev. D2, штатное напряжение 1.225 В, фото экземпляра). |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7 (использовалось два модуля). |
Видеокарта: | HIS (reference) 2 Гбайта ATI Radeon HD 6950 @ 6970. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
Термоинтерфейс: | Arctic Cooling MX-4. |
Соперники: | Thermalright Silver Arrow, Zalman CNPS10X Extreme. |
Установка и совместимость
В комплекте с Zalman CNPS11X Extreme поставляются крепления подо все актуальные процессорные разъемы: Intel LGA 775, 1155, 1156 и 1366, а также AMD AM2, AM2+ и AM3. Процесс монтажа кулера на разные CPU отличается буквально в деталях. Я буду описывать его установку на примере сокета с 1155 контактами, упоминая о нюансах там, где это необходимо.

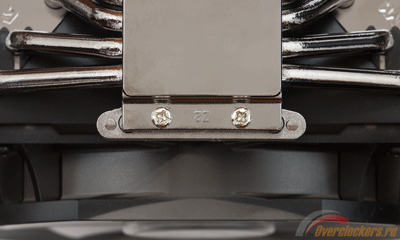

Первым делом подготовим сам радиатор. На нем нужно закрепить прижимные планки. Они снова разные: те, что покороче, предназначены для процессорных разъемов Intel, а более длинные – для сокетов AMD. Планки не прикручиваются к основанию, как можно было подумать, а вставляются внутрь между подошвой и крышкой теплосъемника. Для этого нужно чуть-чуть, буквально на пару оборотов, ослабить винты, стягивающие основание, и можно вставлять планки. А их точное позиционирование обеспечивают четыре выступа на подошве по углам.
Это только кажется сложным, на самом деле установить планки на Zalman CNPS11X Extreme не труднее, чем прикрутить их к любому другому радиатору. А фиксируются они при этом очень надежно.
Единственным минусом такого подхода является то, что крышка основания должна быть съемной, она практически не участвует в теплообмене между трубками. Но вряд ли это сильно ухудшает эффективность всего решения в целом.

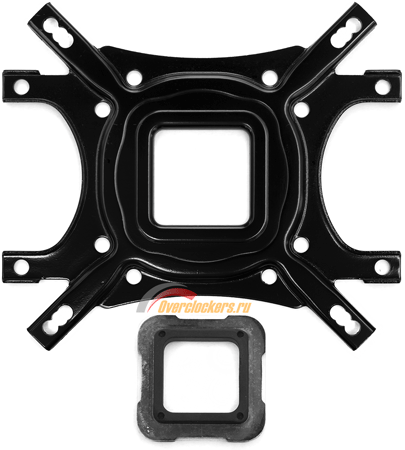

Подготовить к установке нужно и backplate. Он универсальный, но нуждается в подгонке под конкретный процессорный разъем. Так, сокет Intel LGA 775 не оборудован снизу стальной пластиной, для использования радиатора в паре с ним нужно наклеить на крестовину пластиковую рамку.

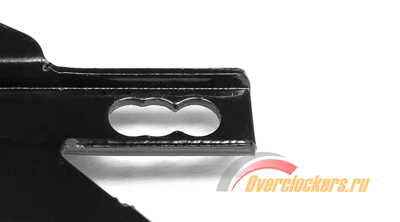

Далее оснащаем монтажные отверстия гайками. Backplate двусторонний: при использовании с процессорами AMD он примыкает к плате одной стороной, а с CPU Intel – другой. В случае с разъемами AM2, AM2+ и AM3 все просто – там один набор монтажных отверстий. А вот обладателям сокетов Intel важно не перепутать: LGA 1366 соответствуют крайние положения, LGA 1155 и 1156 – центральные, а LGA 775 – внутренние:
В предыдущий раз – при тестировании кулера Zalman CNPS 9900 MAX с похожим креплением – из этих четырех гаек у меня две вставали в нужное положение свободно, третья – с трудом (но зато хорошо там фиксировалась сама по себе), последнюю же пришлось загонять в backplate молотком (и потом, соответственно, выковыривать так же). Но в случае с CNPS11X Extreme подобных проблем не возникло – то ли к выходу этого кулера крестовину доработали, то ли тогда просто не повезло с экземпляром.
Вообще же для крепления гаек предназначены отдельные пластиковые фиксаторы, они есть в комплекте:
