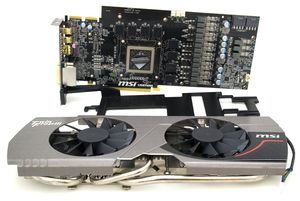

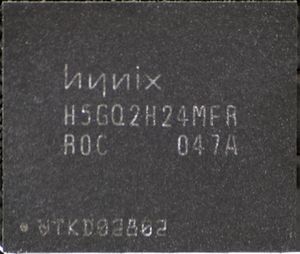

Чересчур насыщенная техническими решениями печатная плата HD 6970 Lightning буквально требует дальнейшего рассмотрения. Предлагаю пройтись по оригинальным решениям по порядку.

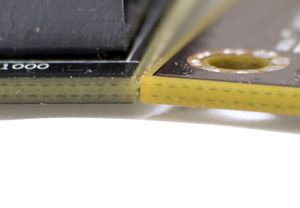

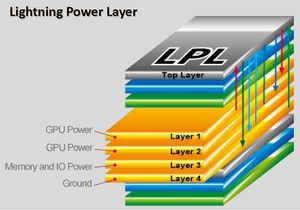

MSI говорит о десятислойном дизайне печатной платы. При максимально доступном мне приближении действительно виднеются полоски дополнительных слоёв. Но общая толщина при этом остаётся неизменной. Справа на фотографии, кусочек текстолита AMD HD 6970 референсного типа.
реклама

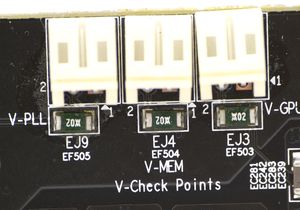

Для проведения точных замеров основных напряжений на плате в верхней её части выведены три разъёма.
С их помощью в режиме реального времени можно отследить напряжения VDDCI, памяти и графического процессора. От случайного замыкания контактов в цепь включена простая защита предохранителями. Одно из замечаний, которое хотелось бы сделать к инженерам, касается разъёмов «мама». Щуп мультиметра в нем помещается не целиком, возможно, в некоторых ситуациях это может привести к нежелательному контакту.

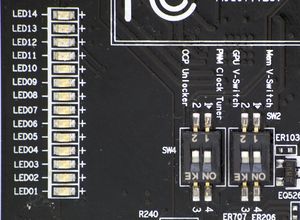

С краю карты выведена индикация загрузки фаз GPU. Но в комплекте с видеокартой и на сайте производителя отсутствует программное обеспечение, работу адаптивной подстройки количества работающих фаз проверить не удалось. Думаю, что после появления экземпляров в розничной продажи, с «софтом» проблем не возникнет. Два одиноких DIP переключателя представляют собой оригинальный метод аппаратной модификации. Слева – направо: выключение защиты по силе тока, переключение частоты PWM контроллера (основного для GPU) с 300 МГц до 350 МГц, встроенный вольтмод для графического ядра и памяти. Любые манипуляции с этими переключателями автоматически лишают вас гарантии.
Но важно другое - разберём классический случай человеческого любопытства. Вы, купив видеокарту, не получаете никаких инструкций по использованию переключателей, а только видите их глазами. У вас прекрасно разгоняется и работает карта, но хочется большего. Срываете пломбы и активируете, в понравившемся порядке. Вероятнее всего, со штатным охлаждением никаких дивидендов вы от «тюнинга» не получите и успокоитесь на этом. А через какое-то время она вдруг ломается. Вы несёте её в гарантию и получаете отказ, хотя видимых причин на то нет.
Производитель явно поступил в полном соответствии со своими гарантийными обязательствами, но осадок у покупателя останется и в следующий раз он навряд ли купит видеокарту MSI. В таком случае сложно судить, как обезопаситься от любопытствующих пользователей, и вариантов решения данной проблемы на поверхности нет. Либо отказываться от модификаций, либо менять по гарантии. Ну и радикальный метод, не трогать то, в чем не разбираетесь, но это не относится к любопытствующим оверклокерам . ;)
реклама

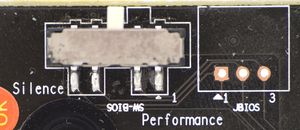

Переключатель, позволяющий задействовать два различных BIOS’а. В них встроены оригинальные настройки, раздвигающие границы PowerTune до 2,5 раз и повышающие напряжение, подаваемое на графический процессор. Самое смешное, что положений на самом деле три, крайнее правое – ведёт в пустоту. Включив его, вы навряд ли загрузите компьютер, а видеокарта оказывается попросту не у дел. Ничего страшного с ней, конечно, не произойдёт, но зачем вводить пользователя в заблуждение. К тому же ошибка при написании (Perf. не затрагивает регулировку системы охлаждения) немного портит репутацию конечного продукта, потому как ни о каком Silent и Performance режимах и думать не стоит. В Performance работа вентилятора ещё аналогична Silence, но происходит увеличение напряжения, подаваемого на GPU и расширение диапазона максимальных частот до 2 ГГц.
Система охлаждения

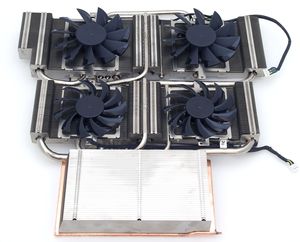

Главной отличительной особенностью всех «молний» была и, скорее всего, будет, уникальная система охлаждения TwinFrozr. Третья модификация которой и установлена на новую видеокарту.
Оценить увеличившуюся площадь можно по сравнительным фотографиям.
Конфигурация тепловых трубок, равно как и их расположение не изменилось. Пара 8 мм и три 6 мм. Полезная площадь радиатора возросла почти в два раза. Выросшее тепловыделения GPU условно уравнивает соотношение ватт/температура для Lightning HD 5870 и 6970.
Конструкция радиатора традиционна для альтернативных систем охлаждения. Большое пятно контакта и развитая сеть тепловых трубок, своими концами, уходящая к наиболее обдуваемым областям вентиляторов. Единственное, за что можно покритиковать сборщиков, так это за качество запрессовки 8 мм трубок. Крайние ламели радиатора легко перемещаются вдоль них.

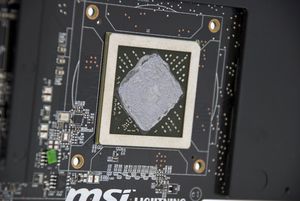

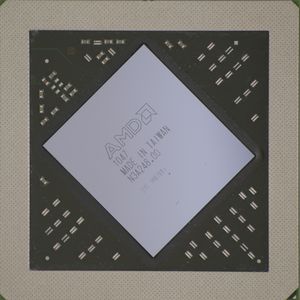

Серая термопаста полугустой консистенции напоминает МХ-2. Прижим радиатора к графическому ядру ровный, без перекосов. Защитная рамка традиционна на ядрах AMD, конкурент в свою очередь использует теплораспределяющую крышку на видеокартах аналогичного класса.
Чувство любопытства не покидало мою голову, и с разрешения AMD система охлаждения HD 6970 была разобрана полностью.
Крепление радиатора в алюминиевой пластине превосходное. Пришлось приложить не только брутальную силу, но и нагреть до 300°C. Впервые вы воочию наблюдаете на тепловую камеру с тыльной стороны. Поскольку по замыслу инженеров, единственной точкой крепления конструкции охлаждения к видеокарте является переходная пластина, по совместительству охлаждающая зону PWM и память, то идеальный контакт медной и алюминиевой частей не требуется. Поэтому не удивляйтесь несплошному слою припоя.
реклама

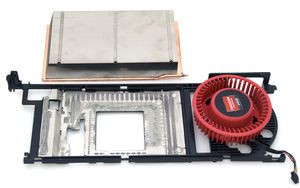

Два радикально отличающихся подхода во всей красе. Турбинная система гарантирует вывод нагретого воздуха за пределы системного блока, а обыкновенная сила двух больших вентиляторов обеспечивает лучшее охлаждение.
Несколько слов о креплении и используемых винтов. С точки зрения технолога, разумнее использовать унифицированные винты, а MSI в очередной раз сама же себя заставляет нести дополнительные расходы.

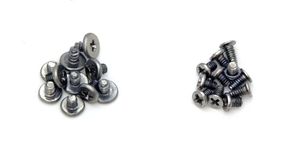

И в 5870 и в 6970 вы видите их два вида, с разным шагом резьбы.
Разобрать по частям охлаждение не составит труда даже у неподготовленного пользователя, но кожух вентиляторов снять сложнее. В основном из-за неудобного расположения винтов. Кстати о вентиляторах. Патентованный вид крыльчаток вентиляторов MSI ставит как большое достоинство нового охлаждения.

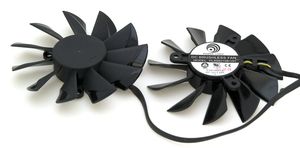

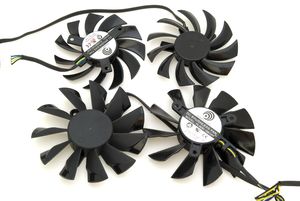

Не знаю как вам, а мне не нравится производитель вентиляторов, не отличающийся ни качеством, ни эффективными разработками в этой сфере. А подросший суммарный поток, это скорее заслуга размеров вентиляторов и агрессивных углов крыльчатки. На следующей фотографии можно сравнить их с вентиляторами HD 5870 Lightning.
А теперь о грустном. Мониторинг обоих вентиляторов недоступен, потому что кто-то поленился сделать два разъёма под них. Упущение не критичное, но есть. Причём такая позиция производителя является уже традицией.
Слева HD 5870, справа HD 6970.
От герметика, изолирующего контакты, MSI избавилась. ;) Топовому товару такие оплошности сборки просто неприличны.

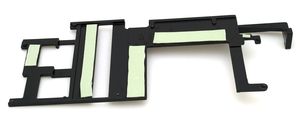

Второй важной составляющей системы охлаждения Twin Frozr является пластина, распределяющая тепловую энергию памяти и PWM. В третьей версии существенно увеличилась её толщина, что в свою очередь усилило пассивную безопасность видеокарты. Речь идёт о сопротивлении на излом.
Но из-за нестандартной высоты карты, пластина несёт в себе не только улучшения, но и неудобства. Два разъёма Crossfire практически блокируются ей, и даже учитывая характерную ступеньку, которая должна минимизировать неудобства покупателя, они все же есть. Что отчётливо видно, когда вставлен «хвостик» Crossfire.
Добавлю сюда пару строк о ещё одной особенности. Стандартный шаг Crossfire конфигураций - через один слот. Купив карту в пару к HD 6970 Lightning и поставив её ниже, удосужьтесь приобрести мостик не двойной длины, а тройной.
Мой коллега KAA, гуру систем охлаждения, любит рассуждать о качестве и улучшениях оных. Попробую не запачкать свою репутацию в его глазах и провести лёгкий анализ СО Lightning.

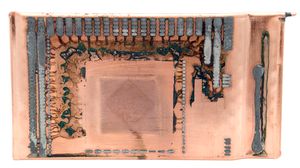

Площадь радиатора так же важна, как и конструкция тепловых трубок, и в не меньшей степени качество припоя последних к основанию. Как раз с этим проблем у MSI не было, но все же резервы по улучшению есть.

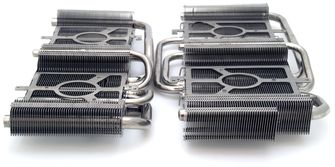

Слева 5870, справа 6970.
Верхняя часть трубок практически не участвует в процессе передачи тепла. Возможно, в следующей версии это будет «пофиксено». Но, как ни странно, основываясь на результатах тестов я могу сказать, что и в такой ситуации СО Lightning остается на высоте.
Если суммировать все вышесказанные слова, то MSI действительно создала отличную систему охлаждения, сочетающую в себе высокую эффективность и приемлемые габариты.
Разгон с помощью «фреонки»
Для безопасного использования «фреонки» я остановлюсь на ряде условий, которые нужно соблюдать. Первоочередной задачей стоит проблема образования конденсата на участках, наиболее подверженных заморозке.

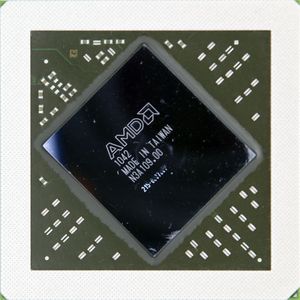

В GPU AMD это вся площадь между графическим ядром и его рамкой. В силу моей лени я не изолирую конденсаторы, каким либо пластилином, а просто лакирую их. Для GPU NVIDIA такое мероприятие проводить необязательно, так как графический процессор закрыт теплораспределяющей пластиной. Обратная часть жизненно нуждается в термоизоляции. Наиболее простым способом является оклеивание двухсторонним скотчем. После тестов он с лёгкостью снимается с текстолита. В принципе это все. Далее по желанию изолируются, либо обдуваются вентилятором близкорасположенные конденсаторы и модули памяти.
К креплению предъявляются особые требования. Оно должно быть предварительно примерено по месту с соблюдением хорошего, но не чрезмерного прижима к GPU. Риск повредить пайку под GPU увеличивается с каждым достигнутым отрицательным градусом по мере тестирования. Чем ниже температура, тем точнее должен быть прижим. Перед установкой испарителя позаботьтесь о длине винтов крепления. Сделайте несколько примерок и зафиксируйте количество оборотов. Не допускается изгиб текстолита!
Лучше оставлять, если есть возможность, пластины, усиливающие сопротивление на изгиб видеокарты. Особенно тщательно охлаждайте силовые элементы, опять же оставляйте на месте радиаторы, закрепленные винтами. Приклеенные не годятся, они отлетят под действием силы тяжести и отрицательных температур. Тыльную часть видеокарты обдувайте мощным воздушным потоком и не допускайте образования конденсата на любых элементах!
Если нет длинных и тонких болтов для закрепления испарителя на видеокарте, то используйте проставки из комплектов корпусов. Именно таким образом я решил проблему, и надо сказать, остался доволен. В собранном виде видеокарта приобрела монстроподобный вид и была готова к суровым испытаниям холодом.
Графическое ядро Cayman с рождения не полюбило отрицательные температуры, а первые попытки разогнать его увенчались полным провалом. По достижению небольшого минуса (-20…-30°C) начинали происходить необъяснимые вещи, артефакты, изображение на экране становилось полностью черным. В Lightning’е на борьбу с недугом нацелен целый ряд улучшений. Поэтому даже при -25…-35°C карта функционировала, как будто находясь в штатном режиме. Переключатели OCP Unlocker и PWM не повлияли на максимальные частоты, но заметно прибавили стабильности. А итоговые частоты стали 1100/1550 МГц. На них видеокарта и проходила тестирование в различных игровых приложениях.
Что будет с ней при более существенных отрицательных температурах, судить сложно, но и такие частоты заслуживают уважения. Бегло просмотрев результаты HWBOT’а можно убедиться, что «молния» не даст повода усомниться в качестве продукции MSI.
Тестовый стенд
- Материнская плата: MSI Big Bang-XPower, BIOS 1,5B2;
- Процессор: Intel Core i7 920 4305 МГц (205 х 21, 1,31 В);
- Система охлаждения: Система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Kingston HyperX KHX2000C9AD3T1K3/6GX 6 x 2 Гбайт, DDR3 1640 МГц (7-7-7-19-1T, 1,65 В);
- Жесткий диск: Seagate 7200.11 320 Гбайт;
- Блок питания: Tagan TG1100-U95 1100 Ватт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1;
- Версия драйверов для ATi/AMD - Catalyst 11.4, NVIDIA - nforce 266/7.xx.
Перечень используемых измерительно-контрольных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались следующие условия:
Помещение площадью 4м2, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 26°С +-1°С. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял 22 дБА. В качестве жёсткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Звукозапись системы охлаждения производилась на расстоянии 10 см от вентилятора(ов). Первые 10-20 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум.
Уровень потребления электричества [ватт] в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven 2.0, разрешение, как и все настройки - максимальные. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума. После чего данные заносились в таблицу.
В части игр, где это возможно, использовались встроенные средства измерения быстродействия:
- 3Dmark 2011 – Extreme 2560x1440 Gpu Score, Extreme;
- Aliens vs Predator DX 11 Benchmark v1.03;
- Colin McRae DIRT 2;
- Unigine Heaven Benchmark v 2.0 DX;
- S.T.A.L.K.E.R.: Call of Pripyat (итоговое значение – усреднённые по четырем режимам).
Для нижеперечисленных игр производительность измерялась с помощью утилиты FRAPS v3.3.2:
- Battlefield Bad Company 2;
- Metro 2033.
VSync при проведении тестов был отключён.
Во избежание ошибок в погрешности измерений все тесты производились по три раза. При вычислении среднего FPS за итоговый результат бралось среднеарифметическое значение результатов всех прохождений.

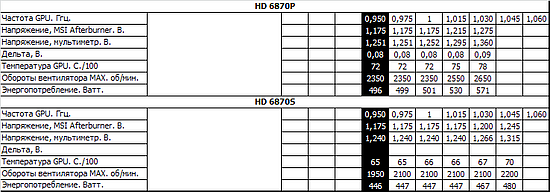

Зависимость потенциала разгона от подаваемого напряжения

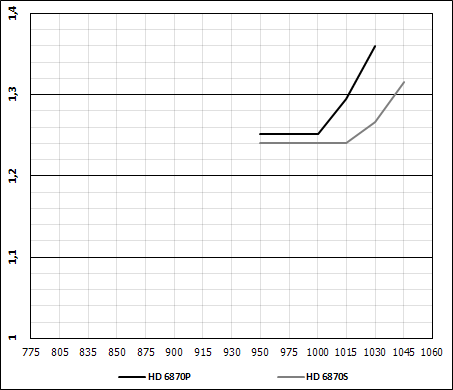

Зависимость роста частоты графического ядра от подаваемого на него напряжения.
Планка в один гигагерц взята без малейших телодвижений, так просто, что создается впечатление о чрезмерной перестраховке производителя. Литера «P» означает, что выбран режим Performance, а «S» – Silence. «Лишние» 0,01 В между режимами только мешают достижению частот сверх 1 ГГц. Поэтому купив карту, не советую экспериментировать, оставайтесь лучше в «S» позиции.
Температура GPU в зависимости от частоты:
Вот вам и закономерный ответ, почему я считаю, что СО не нуждается в доработках. Здесь пока не представлены результаты стандартного, референсного охлаждения. Но даже в таком виде понятно, что видеокарте с легкостью даётся 1 ГГц частоты графического ядра.

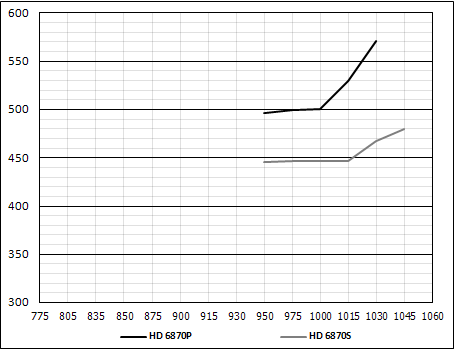

Энергопотребление видеокарты в зависимости от частоты графического процессора:
Энергопотребление HD 6970 сильно зависит от напряжения, подаваемого на графическое ядро. Чем оно выше, тем интенсивнее растет график. 50 ватт, такова плата за режим Performance, который, как вы уже убедились, и на практике оказался менее полезным, чем штатный. И опять наблюдается закономерность, которая буквально кричит, что 1 ГГц - достаточная частота для видеокарты.
Температурный режим, уровень шума и потребляемого электричества
Градусы, °С
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Lightning в тихом режиме под нагрузкой сравнялся с температурами едва нагревающейся AMD HD 5770. Думаю, такой результат говорит сам за себя, причем он достигается отнюдь не в ущерб уровню шума, в чем вы сейчас убедитесь.
дБА
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Рай для любителей тишины. Вам нужна карта класса AMD HD 6970, тогда Lightning, очевидно, станет одной из первых в списке на покупку. Абсолютный лидер среди всех ранее протестированных видеокарт, только не портите картину, переключая на BIOS версии «P».
Ватт
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
«Молния» и здесь оказалась на высоте, опередив своего собрата эталонного дизайна в режиме максимальной нагрузки. Отныне все испытуемые видеокарты проходят данный тест в игровом приложении, а не в синтетическом бенчмарке. Лишние ватты в простое, результат нерабочего режима APS (адаптивное вкл/выкл фаз).
Послушать систему охлаждения (.wma):
- 6970P lightning [1780 Кб]
- 6970S lightning [1900 Кб]
И сравнить:
Результаты тестов
Список видеокарт и их частоты:
|
GPU/Mem, МГц |
|
GPU/Mem, МГц |
HD 6990* |
|
|
|
HD 6990 |
|
|
|
HD 6970 |
|
|
|
HD 6870 |
|
|
|
GTX 460 |
|
|
|
GTX 480 |
|
|
|
GTX 560 Ti |
|
|
|
GTX 580 |
|
|
|
GTX 590 |
|
|
|
HD 6970 Light |
|
|
|
За начальную точку отсчёта взята производительность HD 6970.
реклама
