Технические характеристики
CPU | AMD Socket AM3; Phenom™II /Athlon™II /Sempron до 95 Ватт TDP |
Чипсет | AMD 880G/SB710 |
Память | 2 x SoDIMM , до 8 Гбайт, DDR3 1600(O.C.)/1333/1066 Non-ECC, Dual Channel |
Слоты расширения | 1 x PCIe 2.0 x16 |
VGA | ATI Radeon™ HD 4250 GPU Поддержка HDMI 1920 x 1200 @60 Гц Поддержка DVI 2560x1600 @60 Гц Microsoft® DirectX 10.1, OpenGL 2.0, Shader Model 4.1 Декодирование H.264, VC-1, MPEG-2 Максимальный объем используемой памяти (общей) до 1024 Мбайт Hybrid CrossFireX |
Порты накопителей | SB710 Chipset 3 x SATA 3.0 Gb/s RAID 0,1,JBOD, AHCI 1 x eSATA |
Сеть | Realtek® RTL8112L Gigabit LAN WiFi Ralink RT2770 NDraft |
Аудио | Realtek® ALC 889 8-канальный аудиокодек HD |
USB | 2 x USB 3.0/2.0 6 x USB 2.0/1.1 |
Задняя панель выводов | 1 x PS/2 Keyboard/Mouse Combo port 1 x DVI 1 x HDMI 1 x External SATA 1x LAN(RJ45) 6 - Channel Audio I/O 2 x Wi-Fi antenna port 1 x Optical S/PDIF Output port 1 x Coaxial S/PDIF Output port 1 x Bluetooth 2 x USB 3.0 ports 4 x USB 2.0/1.1 ports |
Размещенные на материнской плате разъемы | 1 x USB 2.0/1.1 connectors support additional 2 x USB 2.0/1/1 ports 3 x SATA 3 Gb/s connectors 1 x CPU Fan connector 1 x Chassis Fan connector 1 x Core Unlocker Switch 1 x Turbo Key II Switch 1 x MemOK! Button Front panel audio connector 1 x Clear CMOS jumper 1 x 24-pin ATX Power connector 1 x 4-pin ATX 12 V Power connector System Panel |
Форм-фактор | Mini-ITX 17 x 17 см |
Возможности BIOS
Дабы не заставлять вас рассматривать массу скриншотов из BIOS’а, предлагаю вам посмотреть видеосюжет о нем:
Проверка разгона
Внезапно у меня появилась еще одна нерадостная новость - все дело в том, что плата просто не создана для разгона. Со всевозможными процессорами (от Athlon II до Phenom II) максимально достигнутая частота шина составила только 280-290 МГц без активного охлаждения M4A88T-I. Под воздействием воздушного потока удалось добиться 300-310 МГц. Причин тому – несколько. Здесь и слабая система питания, и ограничение в 95 ватт, и сильный нагрев. Поэтому будьте готовы разочароваться. В положительную сторону чашу весов склоняет возможность разблокировать процессоры без изнурительного подбора параметров в BIOS’е. Достаточно переключить перемычку на самой плате, и после загрузки (если, конечно, процессор способен на это) увидите совсем нелишние активные ядра.
реклама
Обзор фирменных утилит

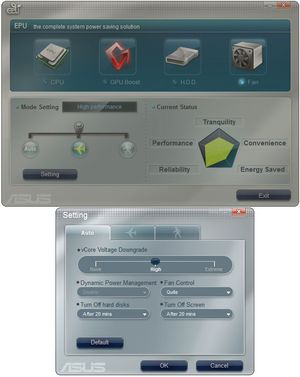

ASUS EPU V1.02.21
Теоретически, утилита позволяет пользователю настроить систему на разнообразные шаблоны производительности. Максимальный эффект, полученный с помощью нее - жалкие 20 ватт. С таким интерфейсом, адаптированным даже для «кухарок», вы навряд ли произведёте глобальные изменения.

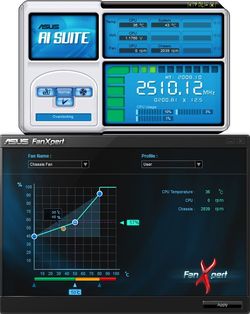

ASUS AiSuite V1.06.20
Одна из немногих программ ASUS'тека, способная действительно принести пользу. Объединяет в себе оболочку для быстрого доступа к еще двум утилитам и настройке вентиляторов. Управлять последними очень просто, с помощью трехпозиционных точек, которые связаны друг с другом. Тут же видны и температуры, и скорость.
ASUS TurboV EVO 1.02.28
реклама
Утилита настройки overclocking’а процессора, памяти, интегрированного графического адаптера и прочего. Позволяет регулировать основные параметры в продвинутом режиме или автоматически разгонять части системы:
ASUS Express Gate
Альтернатива Windows, загружается за пару секунд и предоставляет пользователю наиболее распространенные сервисы в виде обозревателя, скайпа и всего подобного. Более подробно в видеообзоре:
Максимально доступное разрешение экрана ограничено до 1280 х 1024 для DVI порта и 1024 х 768 для HDMI.
ASUS AI Direct Link V1.00.26
Программа Direct Link быстро связывает и предоставляет доступ к общей папке. В свете сплошной распространённости Wi-FI и домашних сетей мне кажется, что её роль сильно преувеличена, раз она попала в состав программного комплекта ASUS'тека.
Ai Charger 1.00.06
реклама
Что ни день, то не без Apple. Только ли у меня возникает ощущение предвзятости производителей к модному устройству? Видимо, под напором просьб пользователей теперь чуть ли не каждая компания пытает что-либо зарядить по USB. Осталось дождаться очередных сумасшедших чисел тестирования, измеряющих время зарядки.
ASUS Update V7.18.03
Который год сталкиваюсь с проблемами обновления, или точнее с одной проблемой - загрузить BIOS с сайта ASUS'а через утилиту Update. В остальном, хорошо хоть она избавилась от несовместимости с 64-битными операционными системами.
ASUS PC ProbeII V1.04.86
А знает ли ASUS, что на дворе 2011 год, и важнее сделать аналогичную программу, но использующую гаджеты для Windows Vista/7.
Напоследок - пару субъективных мыслей по программам, которые идут в комплекте с материнской платой. Во-первых, дабы не быть голословным, вынудил себя скачать последние версии. Во-вторых, с таким «зоопарком» разумнее сделать общую оболочку. В-третьих, спросить покупателей хотя бы через интернет, выяснить почтой или любыми другими способами их мнение о полезности каждой утилиты. Обязательно провести анализ и избавиться от ненужных программных продуктов. И оставить, наконец, за пользователями выбор - загружать ли программу автоматически, а не ставить их перед фактом.
Тестовый стенд
- Процессор: AMD Phenom II 905e, 705e, Athlon II 205e, 420e, 615(e);
- Система охлаждения: Система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: 4 Гбайт (2х2Гб) | Elpida D-JF SoDIMM DDR3 1333 Мгц 8-8-8-21;
- Жесткий диск: Hitachi 2’5 7200 об/мин | Кэш 16 Мбайт | модель 7K500-160 Гбайт;
- Блок питания: Tagan TG1100-U95 1100 Вт;
- Аудио карта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64;
- Версия драйверов для: Intel® Graphics Media Accelerator Driver 15.21.8.2279, ATi/AMD Catalyst 11.1.
Перечень используемых измерительно-контрольных приборов и инструментов:
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры использовались следующие условия:
Закрытое помещение площадью 4м2, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 26°С +-1°С. За точностью соблюдения заданных параметров наблюдало 4 датчика. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Уровень потребления электричества [ватт] в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым цифрам с прибора. Настройки энергосбережения, впрочем, как и любые другие затрагивающие потребление системы в целом, выставлены по умолчанию.
Максимальная нагрузка создавалась программой OCCT в режиме проверки блока питания. Данные вносились после двадцатиминутного теста. Температура материнской платы есть не что иное, как значения с двух термодатчиков, установленных непосредственно в основании радиатора.
В части игр, где это возможно, использовались встроенные средства измерения быстродействия:
- 3Dmark Vantage – Performance (1280x720);
- Colin McRae DIRT 2;
- Formula 1 2010;
- Unigine Heaven Benchmark v 2.0;
- Mafia II;
- S.T.A.L.K.E.R.: Call of Pripyat (итоговое значения – усредненные по четырем режимам).
Для нижеперечисленных игр производительность измерялась с помощью утилиты FRAPS v3.2.9:
- Battlefield Bad Company 2;
- Metro 2033.
VSync при проведении тестов был отключен.
Во избежание ошибок в погрешности измерений все тесты производились по три раза. При вычислении среднего FPS за итоговый результат бралось среднеарифметическое значение результатов всех прогонов.
Проверка USB и SATA: Программа HD Tune 4.60Pro (средняя скорость линейного чтения, блоки по умолчанию 64 кбайт), внешний контроллер, совместимый с SATA 3.0 (AgeStar 3UB2A8-St). SSD-диск Intel X25E 64 Гб SLC, неинициализированный в системе, предварительно очищен специальной утилитой Intel Garbage (не для публичного пользования).
Измерение скорости Lan и Wi-Fi осуществляется утилитой iPerf с определёнными настройками сервера и клиента по протоколу TCP. В качестве сервера используется сетевой адаптер Intel 82772, не дружащий с Jambo Frame (планируется апгрейд контроллера). Промежуточная точка соединения – маршрутизатор Netgear GS608 (datasheet), во время тестирования Wi-Fi добавляется в цепь роутер ASUS N16 (802n, WPA-AES). Таким образом, оценивается связка Lan порт сервера(Intel 82772)-Netgear GS608-Lan порт клиента (тестируемой материнской платы), или Wi-Fi решения: Lan порт сервера(Intel 82772)-Netgear GS608-ASUS N16-Lan порт клиента (тестируемой материнской платы). На мой взгляд, вполне домашнее применение. Заблаговременно проверялась скорость между Netgear GS608 и ASUS N16, чтобы исключить влияние промежуточного участка.
Скорость работы процессора-чипсета-памяти оценивалась следующими приложениями:
- Cinebench 10;
- Cinebench 11.5;
- PC Mark Vantage x64;
- Pov-Ray;
- TrueCrypt;
- wPrime;
- x264 v3;
- WinRAR;
- Индекс производительности Windows.
Температурный режим и уровень потребляемого электричества
Условия: без внешнего обдува вентилятором/ми. Только сама материнская плата, процессор, оперативная память.
Рабочие температуры
Градусы,°C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Горячо, очень горячо. 60 с лишним градусов по Цельсию в простое и 95 в нагрузке. При достижении максимальной температуры срабатывает защита, материнская плата сначала издаёт жалобный писк, а потом выключается. Не так-то просто оказалось распределить 22 ватта тепла. Резонно заметить, что главный конкурент уже год назад интегрировал наследие северного моста в центральный процессор и избавлен от такой напасти. Ну что же, ждём Llano…
Если установить полноценный радиатор с вентилятором на процессор и создать небольшой воздушный поток в сторону радиатора «мостов», то максимальный уровень нагрева падает до приемлемых 40-50 градусов, в зависимости от силы потока.
Условия: без дискретной видеокарты, только материнская плата, процессор, память, жесткий диск, СВО.
Потребление электричества,
Ватт
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Результаты тестов
В качестве альтернативы АМ3 выступил вполне обыденный ноутбук ACER со следующими характеристиками:
- Процессор: Core i5 450M 2,4 ГГц (турборежим в соответствии с правилами поднимает частоту до 2,66 ГГц);
- Видеокарта: Intel® Graphics Media Accelerator или AMD HD5650M;
- Оперативная память: DDR3 8 Гбайт, 2x4 Гб, Samsung, 1066 Мгц, задержки 7-7-7-20-1Т;
- Жесткий диск: Hitachi 2’5 7200 об/мин | Кэш 16 Мб | модель 7K500-160 Гбайт;
- Операционная система: Microsoft Windows 7 x64;
- Версия драйверов для Intel® Graphics Media Accelerator Driver 15.21.8.2279, ATi/AMD Catalyst 11.1.
- Сетевые карты: Lan Atheros, Atheros AR9285 MiniPCI-E.
По Wi-Fi картам Atheros можно констатировать следующие утверждения, касательно скорости соединения:
AR9280 - the single-chip, dual-band (2.4/5 ГГц), 2x2 MIMO;
AR9281 - the single-chip, single-band (2.4 ГГц), 1x2 MIMO;
AR9285 - the single-chip, single-band (2.4 ГГц), 1x1 MIMO;
AR9287 - the single-chip, single-band (2.4 ГГц), 2x2 MIMO.
Карта поддерживает 150 Мбит из-за физического ограничения 1x1 MIMO.

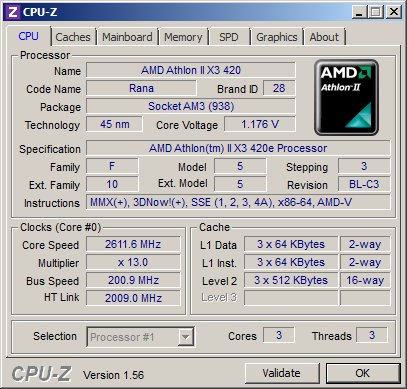

CPU-Z и GPU-Z используемых комплектующих:
