Возвращаемся на ступень вверх в меню Settings.

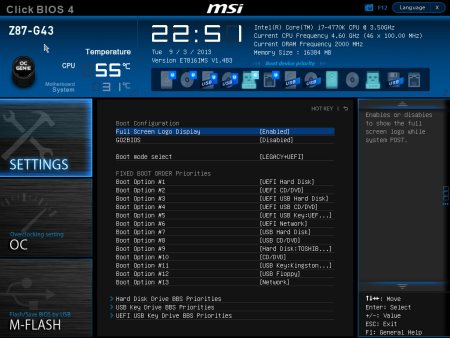

Boot.

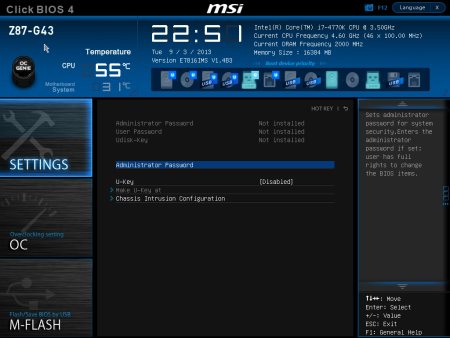

Security.
реклама

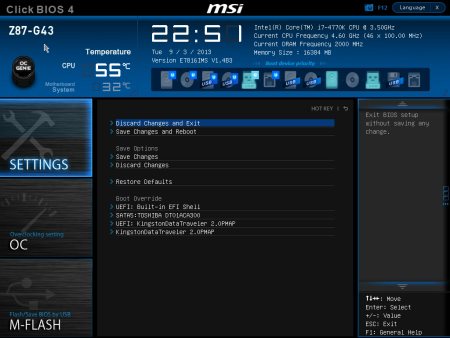

Save & Exit.

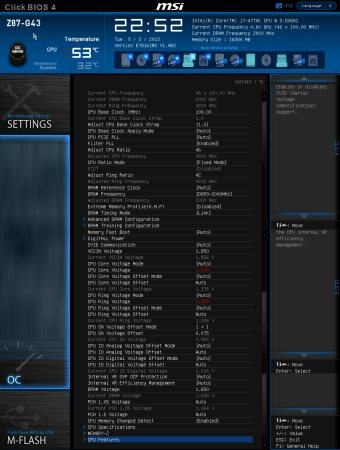

Следующий раздел называется Overclocking settings.
Напряжения на компонентах изменяются в следующем диапазоне:
- VCCIN Voltage (от 1.8 В до 3.04 В с шагом 0.01 В);
- CPU Core Voltage (от 0.8 В до 2.1 В с шагом 0.005 В);
- CPU Ring Voltage (от 0.8 В до 2.1 В с шагом 0.005 В);
- CPU SA Voltage (от -0.99 В до +0.99 В с шагом 0.005 В);
- CPU IO Analog Voltage (от -0.99 В до +0.99 В с шагом 0.005 В);
- CPU IO Digital Voltage (от -0.99 В до +0.99 В с шагом 0.005 В);
- DRAM Voltage (от 0.3 В до 1.5 В с шагом 0.075 В и от 1.5 В до 2.445 В с шагом 0.015 В);
- PCH 1.05 Voltage (от 1.05 В до 1.68 В с шагом 0.01 В);
- PCH 1.5 Voltage (от 1.5 В до 2.13 В с шагом 0.01 В).
На этой же странице есть шесть ссылок.

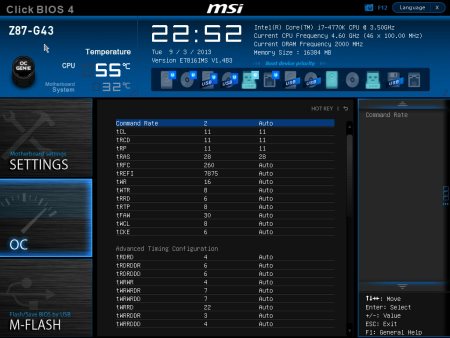

Advanced DRAM Configuration.
реклама

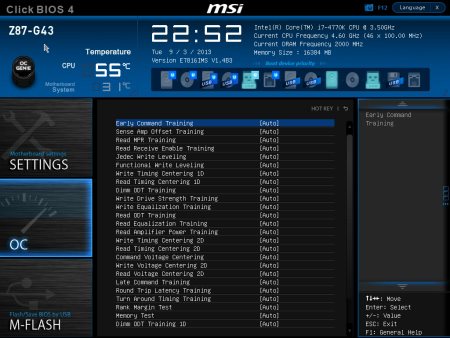

DRAM Training Configuration.

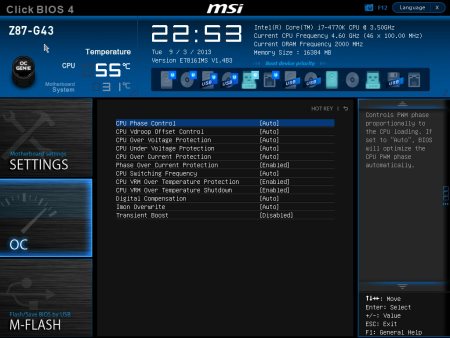

DigitALL Power.

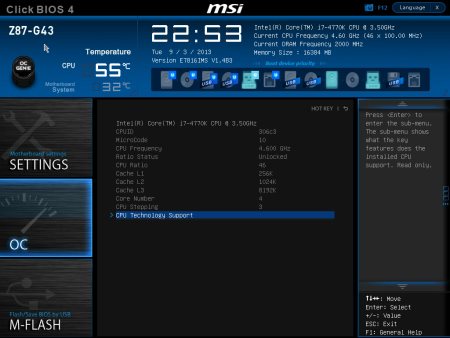

CPU Specification.

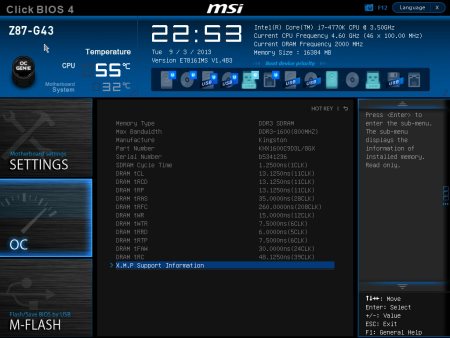

Memory-Z.

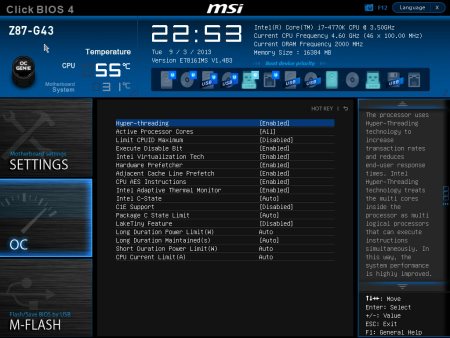

CPU Features.

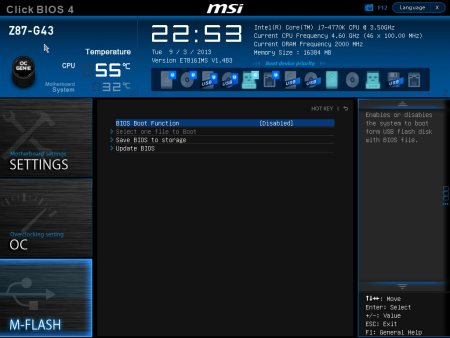

Далее идет раздел M-Flash.
OC Profile.

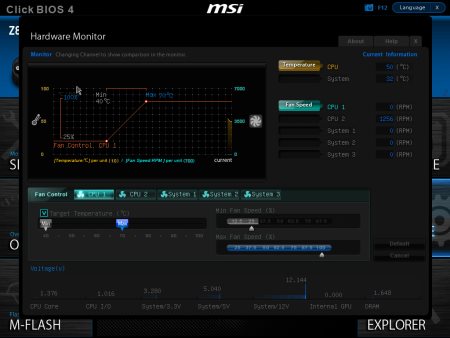

Hardware Monitor.
реклама

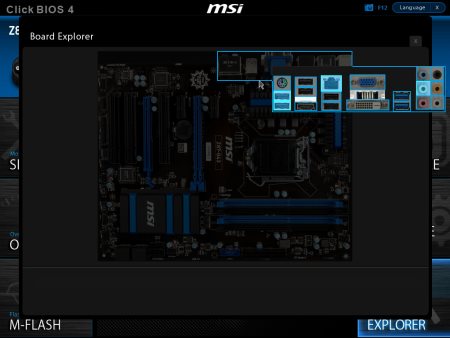

В самый конец помещен раздел Board Explorer.
Здесь изображена материнская плата и выделены некоторые интерфейсные разъемы. При наведении на них курсором появляется окошко с информацией об установленных компонентах.
MSI B85-G43
Здесь бы мне следовало повторить все слово в слово, но есть небольшие различия. Прежде всего, предлагаю посмотреть еще один видеоролик и попытаться найти их самостоятельно.
Все они преимущественно находятся в разделе Overclocking settings.

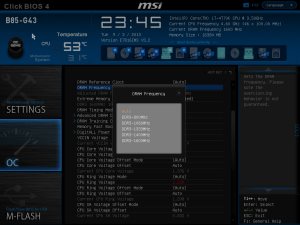

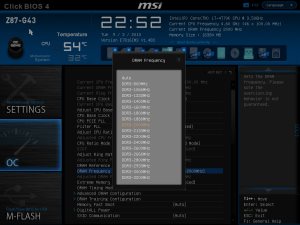

Например, здесь нельзя изменять частоту шины BCLK. Также предлагаю сравнить значения, которые можно установить для памяти.
Вот и все. Все остальное совпадает вплоть до изменения напряжений на компонентах.
