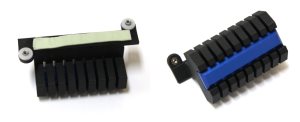

Оба теплорассеивателя изготовлены из алюминиевого сплава, окрашены в черный цвет и снабжаются синей вставкой сверху.
Каждый крепится при помощи двух подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется терморезинка толщиной около 1 мм. Основание контакта очень маленькое, а крышка сверху широкая, поэтому каждый радиатор получается неустойчивым. Положение спасает сильный прижим.

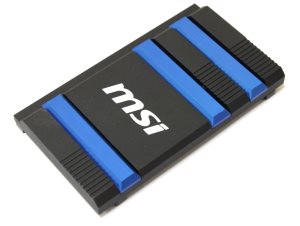

Еще одно устройство для отвода тепла возвышается над набором логики.
реклама

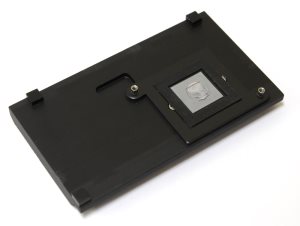

Здесь за основу также взят кусок алюминиевого сплава, окрашенный в черный цвет и оборудованный тремя синими вставками. С обратной стороны можно увидеть площадку контакта, которая не только приклеена, но и прикручена к телу радиатора. По ее периметру проходит рамка из мягкого пористого материала, которая предотвращает перекосы при установке. Для этих же целей по краям можно увидеть несколько небольших резиновых элементов. Крепление осуществляется при помощи двух подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется затвердевшее серое вещество.

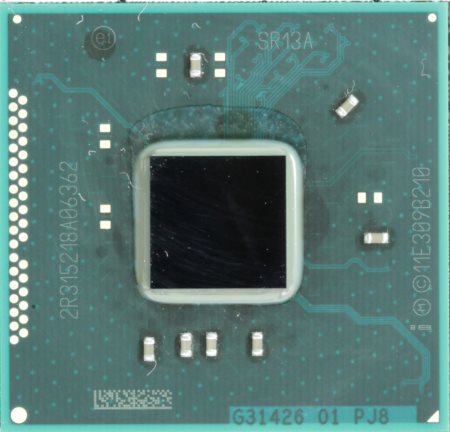

Под радиатором находится чипсет. На каждой плате он свой.
Intel Z87
Intel B85

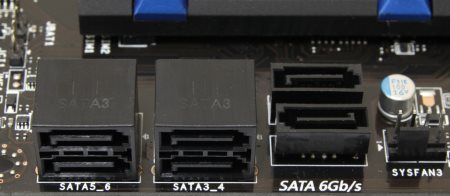

По внешнему виду отличий у них не больше чем у обеих плат. В основном они скрываются в функциональных возможностях, но в данном случае заметить это непросто. Почему? Рассмотрим, к примеру, поддержку накопителей и приводов. На обеих материнских платах присутствуют шесть портов SATA 6 Гбит/с.
реклама
Четыре представлены двумя сдвоенными разъемами, которые смотрят вбок, а оставшиеся два одинарные и расположены прямо. В обоих случаях поддерживаются различные уровни RAID, а также фирменные технологии Intel Rapid Start Technology, Intel Smart Response Technology и Intel Smart Connect Technology. Это же справедливо для новомодного интерфейса USB 3.0.

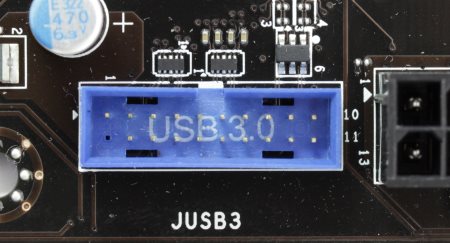

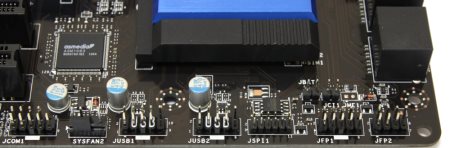

Одна из колодок специально выделена красным цветом для того, чтобы было понятно, что на каждый порт поступает усиленное питание, необходимое для зарядки подключенных к нему мобильных устройств. Кроме этого в самом низу находятся две колодки USB 2.0 для подключения четырех устройств. Еще два порта этого стандарта размещены на задней панели.
Однако все это справедливо только для платы MSI Z87-G43, поскольку у MSI B85-G43 внизу распаяна лишь одна колодка для подключения двух устройств USB 2.0.

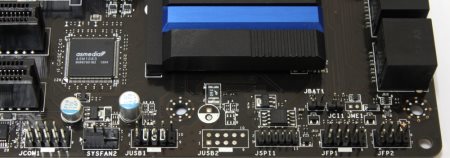

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Там же расположены контакты для сброса настроек BIOS.

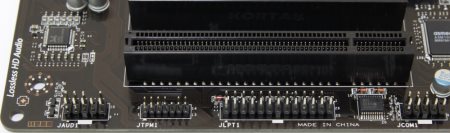

Слева по нижнему краю можно обнаружить разъемы COM порта, LPT и TPM.

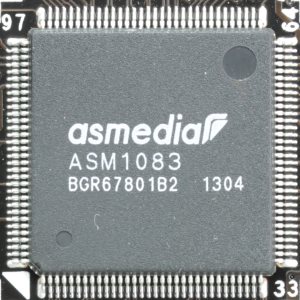

Немного выше колодок USB 2.0 распаяна микросхема Asmedia ASM1083.
Она предназначена для обеспечения трех слотов PCI, поскольку этот стандарт уже давно не поддерживается чипсетами компании Intel, но по-прежнему остается актуальным. Еще среди слотов расширения можно обнаружить два PCI-e x1 и два PCI-e x16.
Самый верхний PCI-e x16 берет все линии непосредственно из процессора, поэтому он поддерживает третье поколение этого интерфейса. Все остальные слоты PCI-e относятся ко второму поколению и реализованы силами набора логики.
реклама

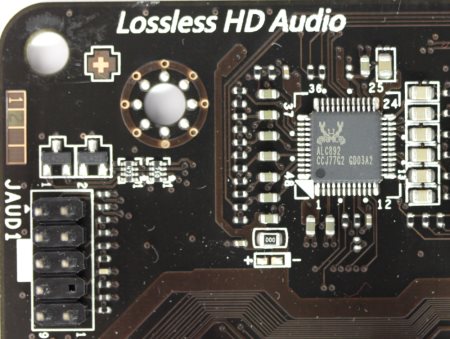

В левом нижнем углу находится звуковой кодек, который представлен микросхемой Realtek ALC892.
Рядом расположился разъем для подключения передней аудиопанели. Около него можно видеть картинку с четырьмя медными квадратами, в первом из которых находится цифра 1. Это значит, что печатная плата содержит четыре слоя металлизации.

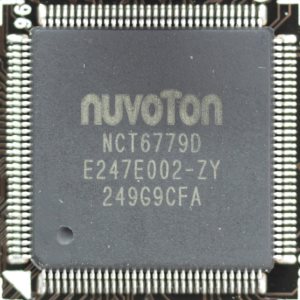

Выше звукового кодека распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6779D.

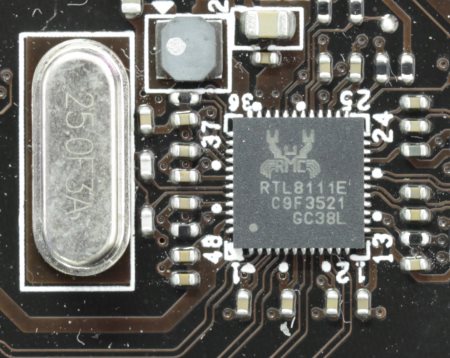

Гигабитный сетевой контроллер представлен Realtek RTL8111E. Он распаян недалеко от задней панели.
Несмотря на то, что плата не предназначена для заядлых любителей разгона, на ее поверхности можно найти несколько площадок для замера напряжений на компонентах. Причем рядом с каждой парой есть белая подпись с обозначением.
Задние панели у обеих материнских плат абсолютно одинаковы. На них находятся следующие разъемы.
- Один разъем PS/2 для подключения мыши или клавиатуры;
- Шесть разъемов USB 2.0;
- Два разъема USB 3.0;
- Один видеовыход HDMI;
- Один видеовыход DVI-I;
- Один видеовыход D-Sub;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
Технические характеристики
Спецификации |
|
|
Поддерживаемые процессоры | Pentium, Core i3, i5, i7 четвертого поколения в исполнении Socket 1150 | Pentium, Core i3, i5, i7 четвертого поколения в исполнении Socket 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z87 | Intel B85 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3200 (разгон) МГц |
4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 МГц |
Слоты расширения | 1 - PCIe 3.0 x16 1 - PCIe 2.0 x16 (х4) 2 – PCIe 2.0 x1 3 – PCI 2.1 |
1 - PCIe 3.0 x161 - PCIe 2.0 x16 (х4) 2 – PCIe 2.0 x1 3 – PCI 2.1 |
Поддержка Multi-GPU | CrossFireX | CrossFireX |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel Z87; RAID 0, 1, 5, 0+1, JBOD |
6x SATA 6.0 Гбит/с портов – Intel B85; RAID 0, 1, 5, 0+1, JBOD |
Поддержка mSATA | нет | нет |
Сеть | 1х Realtek RTL8111E | 1х Realtek RTL8111E |
Аудио | Realtek ALC892 – 8-канальный HD аудиокодек | Realtek ALC892 – 8-канальный HD аудиокодек |
USB 2.0 | 6+4x USB 2.0 (Intel Z87) | 6+2x USB 2.0 (Intel В85) |
USB 3.0 | 2+2x USB 3.0 (Intel Z87) | 2+2x USB 3.0 (Intel В85) |
IEEE-1394 | нет | нет |
Системный мониторинг | Nuvoton NCT6779D | Nuvoton NCT6779D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 1x PS/2 6x USB 2.0/1.1 2х USB 3.0 1x RJ45 1x HDMI 1x D-Sub 1x DVI-I 6x 3.5 мм Jack |
1x PS/2 6x USB 2.0/1.1 2х USB 3.0 1x RJ45 1x HDMI 1x D-Sub 1x DVI-I 6x 3.5 мм Jack |
Фирменные технологии |
|
|
Размеры, мм | 305 x 244 | 305 x 244 |
Форм-фактор | ATX | ATX |
