В таблице ниже приводятся наименования и диапазоны изменения всех регулируемых таймингов:
Наименование параметра |
|
|
Timing Mode |
|
|
CL |
|
|
tRCD |
|
|
tRP |
|
|
tRAS |
|
|
tRFC |
|
|
tWR |
|
|
tWTR |
|
|
tRRD |
|
|
tRTP |
|
|
tFAW |
|
|
B2B – CAS Delay |
|
|
READ to READ Delay DR |
|
|
READ to READ Delay DD |
|
|
READ to WRITE Delay SR |
|
|
READ to WRITE Delay DR |
|
|
READ to WRITE Delay DD |
|
|
WRITE to READ Delay SR |
|
|
WRITE to READ Delay DR |
|
|
WRITE to READ Delay DD |
|
|
WRITE to WRITE Delay DR |
|
|
WRITE to WRITE Delay DD |
|
|
READ to READ Delay SR* |
|
|
WRITE to READ Delay SR* |
|
|
*Только значения 4 и 6.
Таким образом, в этой дисциплине тестирования материнская плата мало уступает даже лучшим оверклокерским образцам. По крайней мере, произвести тонкую настройку оперативной памяти сможет даже истинный фанат оптимизации, не говоря уж о среднестатистическом оверклокере, который использует 4-6 основных таймингов.

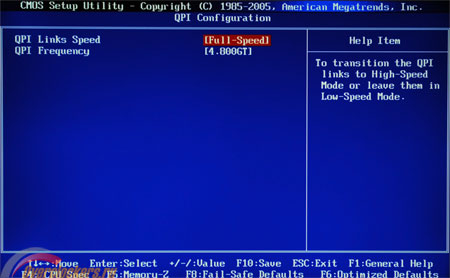

Настройки шины QPI вынесены в отдельный подпункт меню. Здесь можно задать режим работы: Full-Speed – нормальная пропускная способность шины, используемая при повседневной эксплуатации, или Slow-Mode, который позволяет замедлить шину. Второе бывает необходимо при экстремальном разгоне, так как значительно повышает достижимую частоту BCLK. Как бы то ни было, придраться здесь особенно не к чему: перечень регулировок и диапазоны значений более чем достаточны для разгона. Второй пункт меню - QPI Frequency позволяет задать множитель QPI (соотношение между частотой BCLK и пропускной способностью этой шины).
реклама

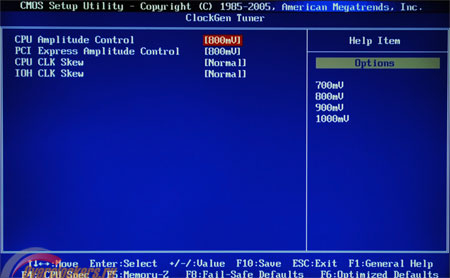

В том же блоке Cell Menu расположена вкладка настроек тактового генератора (ClockGen Tuner).
«Прокрутив» главное меню еще ниже можно добраться до раздела, содержащего настройки напряжений. Все параметры приводятся в абсолютных значениях за исключением CPU Voltage. В этом случае используется система «+/-», то есть «вольтаж» задается в виде «прибавок и убавок» к базовому.
Честно говоря, я терпеть не могу этот подход: вместо того чтобы спокойно вбить нужное значение, приходится постоянно пересчитывать итог в уме. Конструкторы MSI почти преодолели этот недостаток – в этом же разделе помещена специальная строка-указатель, где отображается получаемое напряжение. Беда в том, что значение в этой строке меняется только после перезагрузки системы, а не по ходу настройки.
Наименование параметра |
|
|
|
CPU Voltage |
|
|
|
CPU PLL Voltage |
|
|
|
QPI Voltage |
|
|
|
DRAM Voltage |
|
|
|
DDR_VREF_CA_A |
|
|
|
DDR_VREF_CA_B |
|
|
|
DDR_VREF_CA_C |
|
|
|
DDR_VREF_DQ_A |
|
|
|
DDR_VREF_DQ_B |
|
|
|
DDR_VREF_DQ_C |
|
|
|
ICH Voltage |
|
|
|
NB Voltage |
|
|
|
Но все же, придраться здесь особенно не к чему: перечень регулировок и диапазоны значений более чем достаточны для разгона.

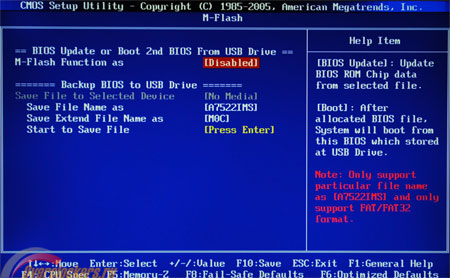

Раздел меню, озаглавленный M-Flash, открывает доступ к соответствующей фирменной технологии MSI. Ничего новаторского в ней нет, подобной системой сейчас оснащаются даже самые простенькие бюджетные платы; времена, когда BIOS приходилось прошивать вручную, задействуя дискеты, окончательно канули в лету. Воспользовавшись данным меню можно сделать резервную копию («backup») установленной версии BIOS, а также прошить новый. Организация меню нареканий не вызывает, в качестве носителя при операциях с файлами BIOS используется жесткий диск или Flash-накопитель, подключаемый через USB-порт.
реклама

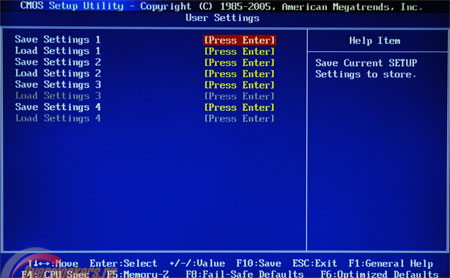

MSI X58A-GD65, как и положено современной материнской плате достаточно высокого уровня, располагает возможностью сохранения наборов настроек. К сожалению, производитель решил применить морально устаревшую систему сохранения. «Профили» нельзя подписать, да и их количество (всего четыре штуки) может кому-то показаться недостаточным. Если второй недостаток не критичен – обычному пользователю, как правило, не нужно больше (стандартный вариант: «разгон-номинал»), то невозможность подписать сохраненные наборы на самом деле здорово мешает. Вместо того чтобы сделать пометки, придется перебирать профили в поисках нужного; или того хуже – пользоваться блокнотом для записей.
Перечень пунктов основного меню как обычно завершается различными вариантами выхода (с сохранением или без оного) а также опциями сброса настроек (Default – стандартные, Fail-Safe – щадящий режим для гарантированной загрузки системы).
Подводя общий итог раздела, можно заключить, что возможности BIOS Setup материнской платы MSI X58A-GD65 достаточны для тонкой настройки системы и оверклокинга. «Разгонный» раздел меню устроен удобно, диапазонов всех частот и напряжений с избытком хватит для экспериментов даже с использованием экстремального охлаждения, не говоря уж о привычном водяном/воздушном. За исключением неудобной (на субъективный взгляд автора) настройки напряжения питания процессора, придраться здесь не к чему.
Технические характеристики
Поддерживаемые процессоры | Intel Core i7 LGA1366 |
Системная логика | North Bridge: Intel® X58 South Bridge: Intel® ICH10R/ ICH10 |
Оперативная память | 6x DDR3-800/1066/1333/600/1800/2133 |
Слоты расширения | 3x PCI Express 2.0 x16 2x PCI Express 2.0 x1 2x PCI (3.3 В/ 5 В PCI bus Interface) |
Режимы работы видеосистемы | PCIe 2.0 16x; 16x+16x или 16x+8x+8x; поддержка ATI CrossFire |
Разъемы под накопители | 6x SATAII (SATA1-6) Intel ICH10R/ ICH10 2x SATA 6 Гбит/c (SATA7-8) Marvell SE9128 2x eSATA (задняя панель) JMicron JMB363 |
Сетевой адаптер | 10/100/1000 LAN Realtek RTL8111DL |
Аудиокодек | High Definition Audio 8 channel Realtek ALC892 |
FireWire | 2x 1394a VIA VT6308 |
Разъемы для подключения вентиляторов | 1x 4pin 3x 3pin |
Разъемы задней панели | 2x PS/2 4x USB 2.0 2x USB 3.0 2x eSATA 1x IEEE1394 6x аудиовыходов («мини-джек») 1x S/PDIF 1x RJ-45 |
Разъемы на плате | 1x CD-in 1x Front panel audio 1x chasis intrusion 1x serial port 3x USB 2.0 6x SATAII 2x SATA3 1x IEEE1394 1x Reset Button 1x Power Button 1x Overclock Switch 1x Clear CMOS jumper 1x SPDIF-out 1x TPM module |
Комплектация | 4х шлейф SATA 3 Гбит/c 2x шлейф SATA 6 Гбит/c 1x Мостик CrossFire 1x мостик SLI 3х переходник питания molex – SATA 1x шлейф IDE 1x шлейф флоппи-дисковода 1x руководство пользователя 1x диск с драйверами и утилитами 1x заглушка задней панели |
Форм-Фактор | ATX |
Габариты, мм | 305 x 244 |
Тестовый стенд и методика тестирования
Конфигурация тестового стенда:
- Материнская плата: MSI X58A-GD65 (BIOS v 1.6);
- Процессор: Intel Core i7-920 (2660 МГц);
- Система охлаждения процессора: Noctua NH-D14 (2 x Scythe Slip Stream SY1225SL12SH; ~950-1800 об/мин);
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 3x2 Гбайта, трехканальный режим);
- Видеокарта: ATI Radeon HD 5870 (ASUS EAH5870 reference);
- Жесткий диск: Western Digital WD1001FALS (1000 Гбайт);
- Блок питания: Cooler Master Real Power M1000 (1 кВт);
- Корпус: открытый стенд.
Программное обеспечение:
- Windows 7 Ultimate x64;
- ATI Catalyst 10.5;
- CPU-Z 1.5.4;
- Linpack в оболочке Linx 0.6.4 (при проверке стабильности использовалось 2048 Мбайт оперативной памяти)
Разгон
Разгон процессора с использованием данной материнской платы проходил удивительно… скучно! И это, поверьте мне, лучший комплимент производителю. Куда хуже, когда материнская плата выкидывает разнообразные фокусы с произвольным зависанием на уже проверенных настройках или нестабильной работой из-за того, что производитель по умолчанию «криво» выставил какое-нибудь второстепенное значение.
В данном случае все происходило в лучших традициях: частоты устойчиво шли за постепенно повышаемыми напряжениями, при этом плата демонстрировала хорошую стабильность. На определенном этапе система, разумеется, «наелась», отказавшись разгоняться дальше, но и в этот момент ситуация была предсказуемой и управляемой. MSI X58A-GD65 трижды пыталась загрузиться на указанных настройках, и при неудачном исходе дела, рапортовала - «Overclocking Failed». После этого можно перейти в BIOS Setup, где сохранятся все настройки, выставленные до зависания, и продолжить эксперименты.
В первую очередь традиционно проверялся разгонный потенциал материнской платы по частоте BCLK. Для проведения теста множитель CPU был уменьшен до 16, также вручную был понижен множитель и «ослаблены» задержки оперативной памяти. Необходимо отметить, что шина QPI функционировала в режиме Full-Speed, перевод в Slow-Mode позволил бы достичь более высокой частоты BCLK, но практическое значение подобного эксперимента невелико.

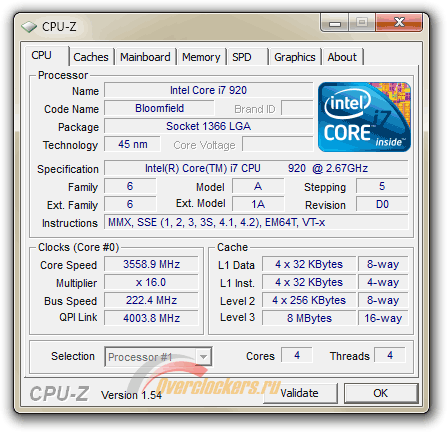

В итоге систему удалось заставить нормально функционировать на частоте 222 МГц BCLК, частота центрального процессора при этом составила ~3550 МГц. Последующее повышение частоты BCLK даже на 1 МГц приводило к нестабильности системы, а значит, полученные 222 МГц являются «пограничными». При проведении более длительного теста стабильности, возможно, пала бы и эта частота, да и разные экземпляры платы могут несколько различаться по разгонному потенциалу. Уверенно можно заключить только следующее: MSI X58A-GD65 сохраняет стабильность при BCLK=220 МГц или чуть выше.
В целом это хороший результат, хотя, безусловно, существуют материнские платы способные показать на 5-7 МГц больше. Как правило, они относятся к более дорогому оверклокерскому сегменту рынка.
реклама

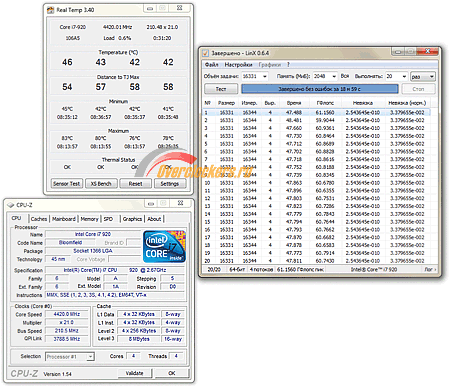

В любом случае, полученные в первом тесте значения вселяли надежду на хороший итоговый разгон процессора. Она полностью оправдалась. С использованием множителя CPU=21 удалось покорить частоту 4400 МГц, что является великолепным результатом для Core i7-920 «на воздухе». Отмечаю, что «спасибо» надо говорить не только материнской плате, но и мощнейшей системе воздушного охлаждения Noctua NH-D14, которая вдобавок была усилена автором, путем установки высокопроизводительных вентиляторов Scythe Slip Stream SY1225SL12SH. Чтобы было понятнее, привожу полный скриншот рекордного теста стабильности:
Использовалось напряжение питания процессора равное 1,4 В. Даже в таких жестких условиях стендовый кулер не дал температуре самого горячего ядра процессора подняться выше 83 градусов. Возможно в системе остался нереализованный потенциал, при поднятии напряжения еще на 0,1-0,2 В можно рассчитывать на частоту вплоть до 4,5 ГГц. Однако автор тестирует все материнские платы единообразно, для возможности последующего сравнения моделей и пункт «не превышать 1,4 В» все еще в силе.
Материнская плата MSI X58A-GD65 составила достойную компанию используемой СО центрального процессора. А значит, ее возможностей с лихвой хватит пользователям, применяющим менее мощные системы охлаждения. В целом полученные результаты без всяких скидок на стоимость позволяют поставить новое детище MSI в один ряд с самыми популярными материнскими платами, ориентированными на разгон.
Заключение
Итак, новая материнская плата – хороший пример баланса между функциональностью и ценой. Возьмите любую дисциплину тестирования и вы увидите, что провальных результатов MSI X58A-GD65 не показала ни в одной из них. Скажу больше, плата оставила весьма приятное впечатление. Автор не испытывал проблем ни со сборкой стенда, ни с разгоном системы, ни, тем более, со стабильностью работы компонентов.
Дополнительно хочется сказать о разгонном потенциале MSI X58A-GD65. Он оказался гораздо выше, чем можно было бы ожидать от скромного продукта, не увешанного кучей наклеек с надписями вроде «Extreme», «Ultra» и «Overclocking edition». Плата прекрасно справилась с поставленными задачами, с ее помощью были полностью реализованы возможности связки Intel Core i7-920 + Noctua NH-D14 c мощными вентиляторами.
Помимо «лирики» и субъективных впечатлений по традиции приводится краткий список достоинств и недостатков материнской платы MSI X58A-GD65.
Плюсы:
- Хороший разгонный потенциал. Материнская плата не бьет рекордов по частоте BCLK, но и не выглядит явным аутсайдером. В результате экспериментов по разгону была достигнута высокая частота центрального процессора.
- Удачная организация BIOS Setup для разгона системы. Все настройки на своих местах, присутствует возможность сохранения профилей (пусть и не самая совершенная) и удобная утилита для перепрошивки BIOS.
- Наличие трех полноценных разъемов PCIe-16x. Это расширяет компоновочные возможности: одиночный ускоритель можно расположить подальше от кулера центрального процессора, а пару видеокарт установить «через слот» чтобы они не перегревали друг друга. Возможность организации систем с тремя видеокартами я не буду засчитывать как преимущество; все-таки формула PCIe 16x+8x+8x не выглядит подходящей для «упряжки» мощных видеокарт, для этого есть совсем другие материнские платы.
- Наличие интерфейсов USB 3.0 и SATA 6 Гбит/c. Справедливости ради, все же отмечу, что устройства, использующие их до сих пор не получили массового распространения. Так что это скорее полезный «довесок»: в будущем не придется мучиться с подключением высокоскоростных флэшек и твердотельных накопителей.
Минусы:
- Слабая система охлаждения. Хотя по ходу тестирования проблем не возникло, температуры северного и южного мостов при серьезном разгоне подбираются к очень неприятным значениям. С другой стороны, прогресс очевиден – при тестировании младшей MSI X58M в комнате отчетливо ощущался запах «жареного текстолита». В данном же случае все не так плохо. Да, конечно, в тесный непроветриваемый корпус протестированную плату я бы помещать не стал, но от перегрева при нормальном использовании она точно не страдает.
- Отсутствие поддержки nVidia SLI. В MSI поскупились купить ключик SLI, сэкономив несколько долларов итоговой цены. Это не играет им на руку - многие пользователи посматривают в сторону бюджетной SLI-конфигурации на основе удачных видеокарт nVidia GeForce GTX 460 и таких покупателей MSI точно лишилась.
Пришло время вынести вердикт и определить место MSI X58-GD65 среди материнских плат для процессоров Intel Core i7. Итоги будут на удивление позитивны, что не очень-то типично для автора, привыкшего ругать дорогие и функциональные образцы «железа» за избыточную стоимость, а доступные - за несовершенство конструкции. Материнская плата, побывавшая на тестировании, отлично отрабатывает свою стоимость (чуть более 6500 рублей).
Этот тот самый «беспроблемный» вариант для разумного оверклокера, который хочет полностью реализовать потенциал Core i7 и идти в ногу со временем, не переплачивая при этом за «азотные навороты» и двухзначное число фаз преобразователя питания процессора. Единственная рекомендация автора – используйте MSI X58A-GD65 в хорошо продуваемом корпусе, дабы плата не «сварилась» раньше времени.
Выражаем благодарность:
- Компании MSI за предоставленную на тест материнскую плату MSI X58A-GD65;
Константин Назаров aka Лакс Наваху
