Обзор материнской платы MSI X58A-GD65 (страница 2)
реклама
Возможности BIOS
Материнская плата комплектуется BIOS, основанном на микрокоде American Megatrends Inc. (AMI). Данный микрокод сейчас используется почти повсеместно, однако оформление и функциональность меню BIOS Setup на разных материнских платах может отличаться очень значительно.

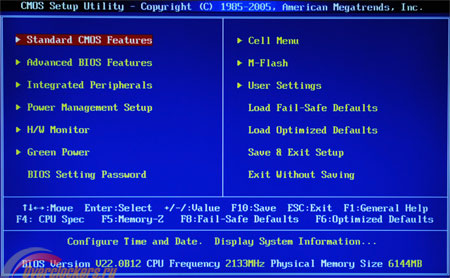

Устройство главного меню привычно и не требует комментариев. Часть дополнительных функций вынесена на клавиши F1-F8.

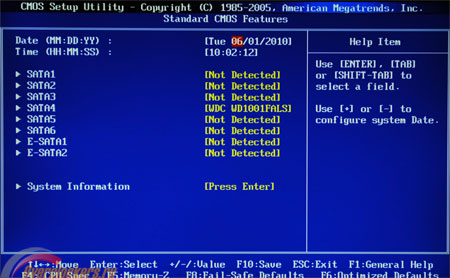

Раздел меню Standard CMOS Features устроен традиционно, здесь находятся инструменты изменения системного времени и даты, а также перечень накопителей/приводов, подключенных к материнской плате.
реклама

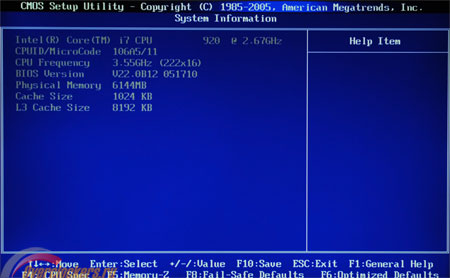

Подпункт System Information, как несложно догадаться, позволяет получить общее представление о системе. Здесь указана версия BIOS Setup, объем оперативной памяти, модель и частота центрального процессора.

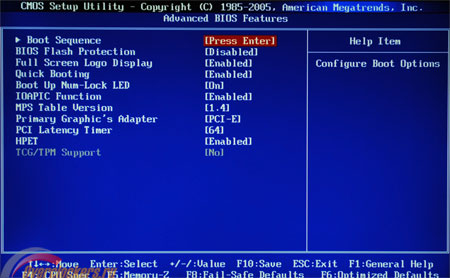

Следующий пункт основного меню BIOS называется Advanced BIOS Features. Здесь собраны «продвинутые настройки», - то есть те, что используются обыкновенным пользователем очень редко. В частности, задействовав это меню, можно ускорить загрузку системы, отключив показ полноэкранной заставки производителя и ряд второстепенных тестов; задать используемый по умолчанию разъем графического адаптера и активировать высокоточный системный таймер HPET. В общем, как и предполагалось, часто заходить в этот раздел не придется.

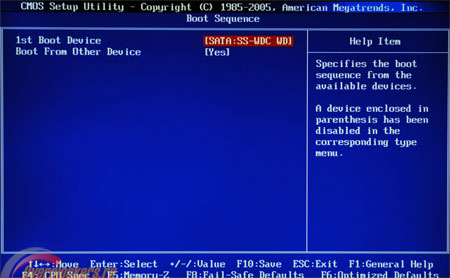

Дополнительная вкладка Boot Sequence позволяет задать диск, с которого будет производиться загрузка системы (единственная по-настоящему ценная опция, если конечно вы используете в системе несколько загрузочных дисков).

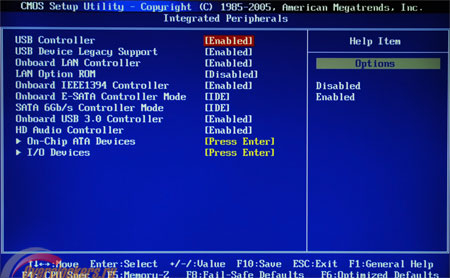

Раздел Integrated Peripherals посвящен, как не сложно догадаться, «интегрированной периферии», то есть настройке различных контроллеров, распаянных на материнской плате. Воспользовавшись настройками, расположенными в этом меню, можно отключить ненужные разъемы, в целях небольшой экономии электроэнергии или предотвращения конфликтов с дублирующими дискретными контроллерами. Традиционно отмечу, что отключение «всего и вся» при проведении экстремального разгона может улучшить стабильность системы на высоких частотах.
реклама

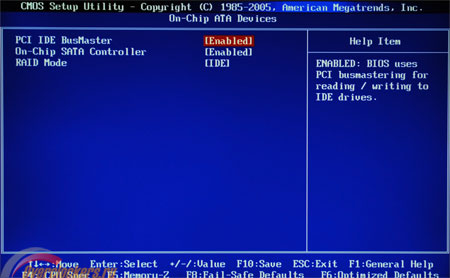

Помимо прочего данный раздел содержит внутренние вкладки, озаглавленные On-Chip ATA Devices…

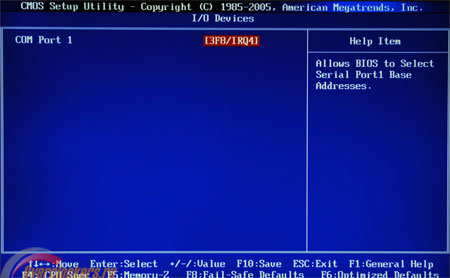

… и I/O Devices.
Если первая окажется полезной при организации RAID-массива или в случае использования отдельного SATA-контроллера, то вторая всего лишь позволяет вручную задать адрес COM-порта (наследие давних времен).

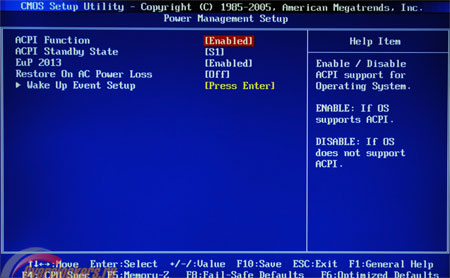

Настройкам энергосбережения посвящен отдельный раздел Power Management Setup. Основное меню содержит настройки ACPI и EuP.

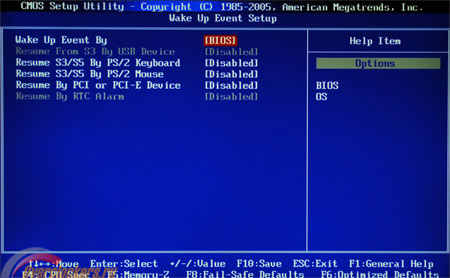

Вспомогательная вкладка Wake Up Event Setup позволяет выбрать события, при которых система будет автоматически выводиться из ждущего режима (движение мышки, подключение USB-устройств и так далее).

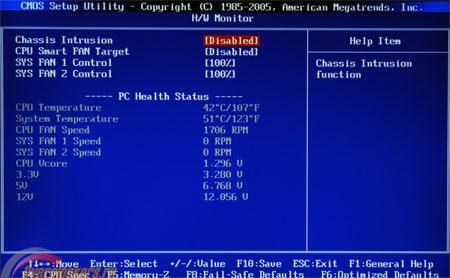

Следующий раздел основного меню представляет собой привычный Hardware Monitor (сокращенно именуемый здесь H/W Monitor). Используя данную вкладку, пользователь может отслеживать основные температуры (процессора и северного моста), напряжения по различным линиям и обороты вентиляторов, подключенных к материнской плате.
Странно, что отображаются обороты только трех вентиляторов из четырех. Обойденный вниманием разъем System fan 3 ничем не отличается от других. Кроме одного – вентилятор, подключенный к этому разъему, будет единственным, обороты которого нельзя отрегулировать из BIOS Setup.
Для «пропеллеров», подключенных к двум другим трехштырьковым разъемам, можно задать частоту вращения (в процентах), вентилятор кулера CPU и вовсе управляется с помощью алгоритмов Smart Fan. В случае использования этой технологии можно выбрать один из трех режимов работы: тихий, сбалансированный или производительный. Если «зашитые» алгоритмы вас не устраивают, всегда можно использовать более продвинутые программы управления вентилятором в среде Windows.
Обратите внимание, что материнская плата некорректно рапортует о напряжении по линии 5 В, стендовый блок питания абсолютно исправен и никак не может настолько завышать «вольтаж».
Раздел меню Green Power отображает работу продвинутой технологии экономии электроэнергии. По сути, она представляет собой систему отключения «лишних» фаз преобразователя питания процессора, сопровождающуюся небольшой просадкой напряжения. Происходит это, естественно, в подходящих условиях: когда система простаивает, или процессор загружен очень незначительно. При желании данную технологию можно деактивировать, в этом случае следует ожидать небольшого улучшения стабильности при разгоне из-за отсутствия постоянного подключения/отключения дополнительных фаз, при котором возможны небольшие скачки напряжения.
реклама
Экономные пользователи (особенно наши зарубежные читатели, у которых электроэнергия может стоить куда дороже) могут порадоваться, глядя на нижнюю часть меню. Здесь отображается энергетическая эффективность системы, в данном случае показано, что она составляет 110% процентов. То есть при отключении Green Power процессор потреблял бы приблизительно на 10% больше энергии.
Как бы то ни было, все рассмотренные пункты меню и настройки являются лишь вспомогательными. Многие читатели, я уверен, ни разу не воспользуются большинством из них. А вот что по-настоящему необходимо оверклокеру – так это хорошо организованный и функциональный «разгонный» раздел BIOS Setup. Сегодня его наличие само по себе не является указанием на оверклокерское предназначение платы, разве что самые дешевые модели и специфические малогабаритные решения лишены его.

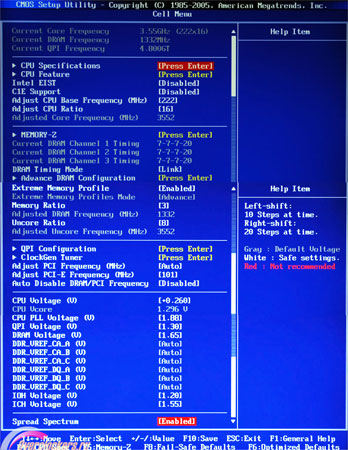

По традиции MSI «разгонный» раздел называется Cell Menu (не спрашивайте меня почему, Cell по-английски означает всего лишь «Ячейка»). Внутренняя структура меню интуитивно понятна и удобна: присутствует деление на пять «блоков» настроек (быть может, тех самых «ячеек»?), разграниченных горизонтальными чертами. На следующем коллаже представлен общий вид раздела:
Первый блок, расположенный выше всех на фото, содержит информацию о текущем состоянии системы. Отображаются частоты процессора (в виде - множитель CPU x BCLK) и памяти, а также пропускная способность шины QPI. Расчет понятен, едва открыв раздел Cell Menu, пользователь сразу может оценить уровень разгона. Стоит отметить, что данные, приведенные здесь, не изменяются при подстройке соответствующих параметров в меню, это только базовые значения, на которых была загружена система. Для мониторинга итоговых частот, получаемых при разгоне, во всех блоках раздела Cell Menu предусмотрены соответствующие строки-показатели (на приведенном выше фото их легко отличить по серому цвету шрифта).

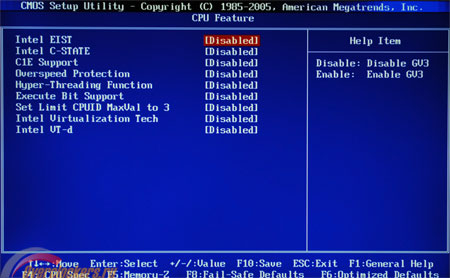

Второй блок полностью посвящен настройкам центрального процессора. Здесь можно задать множитель CPU и частоту BCLK, таким образом, определив итоговую частоту CPU. Обратите внимание, что «выключатели» технологий EIST и C1E вынесены прямо в главное меню. Логично, ведь именно их в первую очередь деактивируют при разгоне, дабы не «путались под ногами». Перейдя во вкладку CPU Feature можно отключить и все остальные «примочки», которые могут помешать достижению высоких частот (Overspeed Protection, Vt-d и, например, Hyper-Threading, если нет нужды в многопоточных расчетах).
Пределы изменения базовых частот, как всегда, приводятся в таблице:
Наименование параметра |
|
|
BLCK Frequency |
|
|
PCIe Frequency |
|
|
Производитель по традиции использует огромные диапазоны регулировки, такие «потолки» частот не пригодятся даже при азотном разгоне. Помимо приведенных параметров ступенчато регулируется и частота шины PCI. Впрочем, в большинстве случаев ее рекомендуется оставлять в положении Auto.

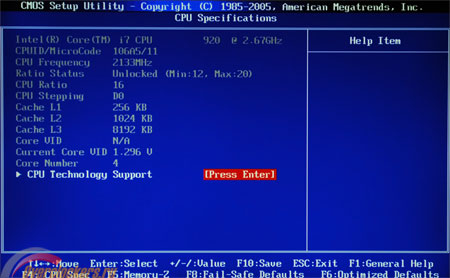

Вторая дополнительная вкладка «процессорного блока» настроек называется CPU Specification, как несложно догадаться, здесь приводятся полные характеристики используемого процессора (модель, частота, степпинг, объемы cache-памяти разных уровней и прочее).

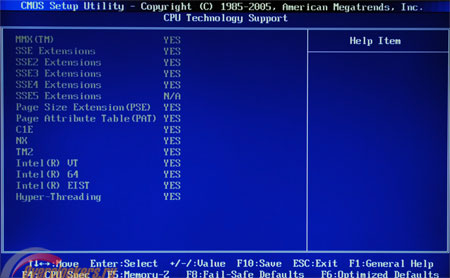

Дополнительный пункт CPU Technology Support до крайности подробно рапортует о поддерживаемых технологиях и наборах инструкций.
Следующий (третий) блок настроек Cell Menu полностью посвящен режиму работы оперативной памяти. В главном меню можно задать множители (а, соответственно, и итоговые частоты) DRAM и Uncore. Материнская плата поддерживает расширенные профили работы памяти X.M.P. Проблем при их активации выявлено не было, - частота, задержки, и напряжение питания выставлялись правильно.
Наименование параметра |
|
|
Memory Ratio |
|
|
Uncore Ratio |
|
|

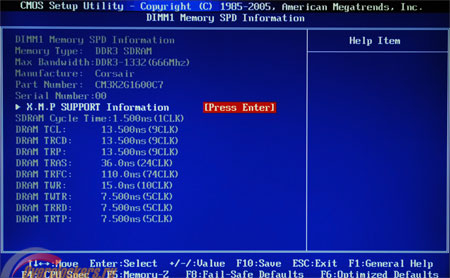

Дополнительная вкладка этого блока настроек называется Memory-Z. Это своеобразный «монитор» параметров работы оперативной памяти. На главном экране выводятся подробные данные об используемых модулях и перечисляются значения основных и второстепенных «таймингов». Причем задержки приведены не только в привычных относительных единицах, называемых «Clocks», но и напрямую в наносекундах; выглядит эффектно, спору нет, но вот практическая польза сомнительна.

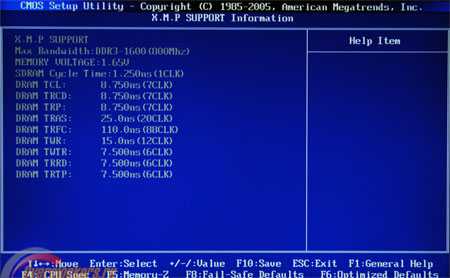

Естественно, в этом подразделе можно ознакомиться не только с текущим режимом работы памяти, но и подробно изучить профиль X.M.P.
Замечательно, исследовать используемую память можно вдоль и поперек, но как обстоит дела непосредственно с настройками задержек?
К счастью, все в порядке, раздел Advanced DRAM Configuration обширен, а в основном меню можно вдобавок активировать режим «unlinked», который позволяет выставлять все приведенные ниже значения для каждого канала DRAM по отдельности.
