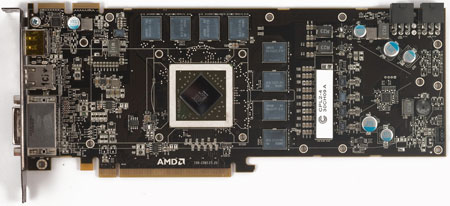

Перейдем к рассмотрению печатной платы с распаянными на ней элементами. Снова для сравнения помещена фотка оригинальной HD 5830:

Что же мы видим? Серьезные изменения коснулись лишь подсистемы питания видеоадаптера. Вот она, крупным планом:

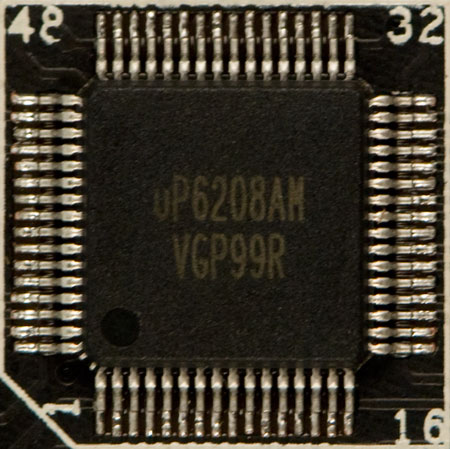

Преобразователь семифазный (шесть – на видеочип, одна – на видеопамять) на базе микросхемы uP6208AM:

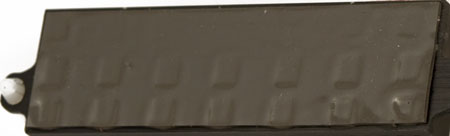

Силовые ключи закрыты небольшим алюминиевым радиатором:

Тепловой контакт осуществляется через термопрокладку, которая контактирует не со всеми полевыми транзисторами:

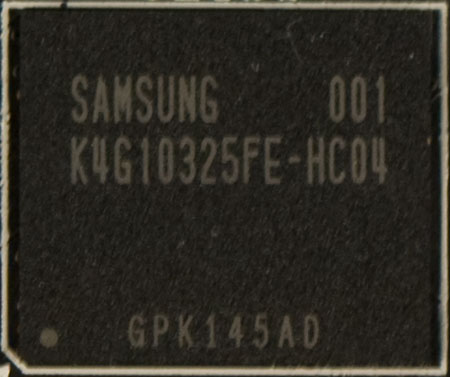

На плате распаяно восемь микросхем памяти GDDR5 производства Samsung со временем доступа 0,4 нс:

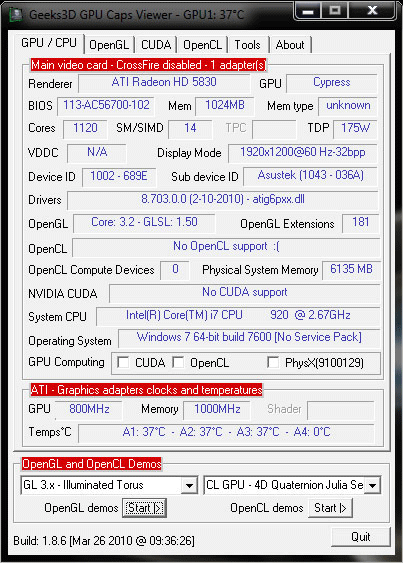

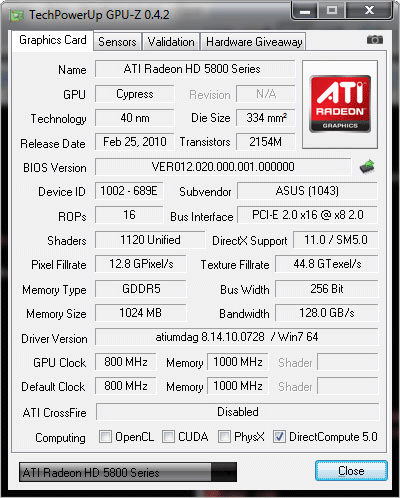

Кому интересно – на оригинальной HD 5830 установлена точно такая же. Частота работы видеопроцессора составляет 800 МГц, видеопамяти – 1000(4000) МГц.

Для сравнения – табличка с характеристиками некоторых других карт серии 5ххх:

Тестовый стенд, программное обеспечение

• Материнская плата: eVGA Classified 760, bios E76059;
• Процессор: Core i7 920@ 4ГГц;
• Система охлаждения процессора: СВО, ватерблок CPU HeatKiller 3.0;
• Оперативная память: 3х2 Гбайт DDR3 1600 МГц TR3X6G1600C7, 7-7-7-20;
• Видеокарта: ASUS EAH5830 DirectCU;
• Жесткий диск: SATA II 150 Гбайт WD1500ADFD;
• Блок питания: Hiper Type R 730 Вт.

програмное обеспечение:

• Операционная система: Windows Seven x64
• Драйвера: Catalyst 8.703
• Утилиты:
• ASUS Smart Doctor
• FurMark 1.8.2
• GPU Caps View 1.8.6
• MSI Afterburner 1.5.1

Разгон

Стабильность частот в разгоне проверялась программой FurMark, мониторинг велся утилитой ASUS Smart Doctor и MSI Afterburner. Стаибильными признавались частоты, при которых видеокарта стабильно работала 30 минут в 3D.

На коробке с картой красуется надпись «Voltage Tweak!». Первая мысль – напряжение питания ядра повышено относительно номинального. На самом же деле, видимо, имелась в виду утилита, позволяющая поднимать напряжение на видеочипе и регулировать частоты работы GPU и видеопамяти:

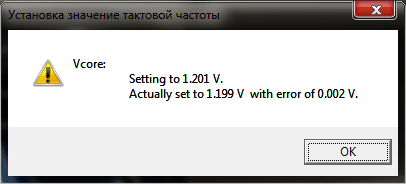

На скриншоте видны настройки по умолчанию. Мультиметр, подключенный щупами к выводам кнденсаторов, известил, что напряжение на GPU составляет 1,045 В в простое и 1,184 В в загрузке (на памяти 1,606 В во всех режимах). Разница между заявленными значениями и фактическими невелика (0,016 В), спишем на погрешность. Хотя вот Smart Doctor обещает в 8 раз меньшее значение:

С такими установками (1,168 В) удалось добиться стабильной работе на частотах 925/1080(4320) МГц (график можно видеть выше, на скриншоте FurMark-а).

Повышение напряжения на видеочипе до 1,2 В (1,217 по мультиметру UNI-T UT30F) позволило достичь 1 ГГц по ядру, а при 1,225 (1,238 по мультиметру) видеокарта стабильно заработала на частотах 1050/1050(4200) МГц:

Температура видеочипа при этом составила 89 градусов, вентилятор на системе охлаждения работал на полную мощность. Замена СО на ватерблок позволила снизить температуру чипа до 34 градусов в загрузке, однако ж поднять тактовую частоту GPU не удалось ни на мегагерц – система мгновенно зависала после выставления бОльших значений. Возможно, дело в конкретном экземпляре видеопроцессора и/или видеокарты.
