Проверка разгона

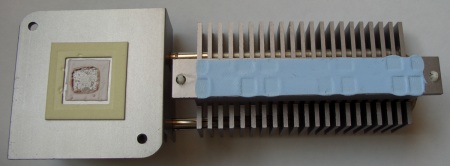

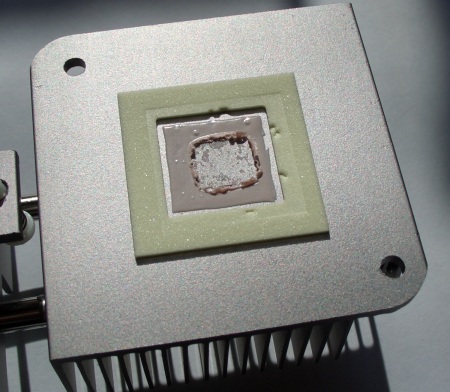

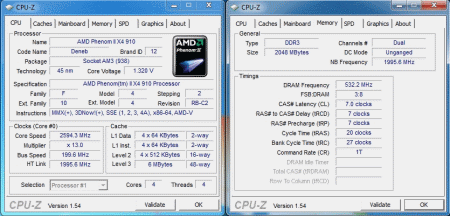

Система охлаждения материнской платы была разобрана с последующей заменой термоинтерфейса на Arctic Cooling MX-2. Также был установлен вентилятор GlacialTech GT 8025-HDLA1 для обдува радиатора северного моста. После всех приготовлений система была запущена с установками «по умолчанию». Как видно из приведённого ниже скриншота, плата выставляет частоту шины недостаточно точно, вернее, она её немного занижает.
Все тесты были пройдены, и пора уже было приступить к разгону. Обычно я сразу обновляю BIOS, если существует более новая версия, но в этот раз я решил сначала поэкспериментировать с той, что была установлена, а затем тоже самое пройти с новой версией.
Разгонный потенциал процессора мне известен и я через некоторое время подобрал нужное напряжение и множители, чтобы запустить его на его максимальной частоте. Для этого было поднято напряжение следующим образом: CPU Voltage на +300 мВ, NB/HT Voltage на +130 мВ, DDR Voltage на +200 мВ, SB Voltage на +100 мВ. Множитель процессора остался неизменным – x13, а контроллера памяти и шины Hyper Transport были понижены до х8. Тайминги и частота памяти установлены: DDR 1520 МГц, 7-7-7-18. Система успешно запустилась и проходила все тесты. Следующим этапом было доведение частоты шины до 290 МГц при том же множителе x13, что дало в итоге 3770 МГц. Тайминги остались неизменными, а частота памяти немного возросла и составила 1549 МГц.
реклама

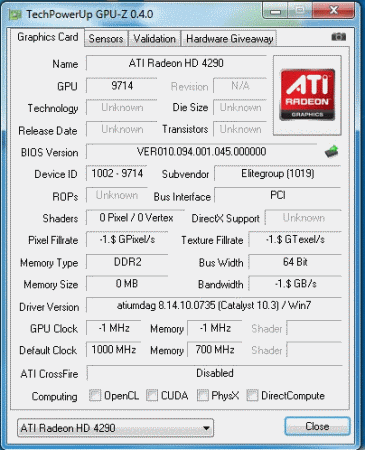

На этой частоте и проводились все тесты. Максимальная частота шины, на которой удалось загрузить систему, при снижении множителей HT и NB до х5 – 330Мгц. Здесь уже возможно ограничивал процессор т.к. на других платах я получал такие же результаты. Далее я принялся за разгон интегрированного видеоядра и без особых усилий покорил частоту в 1 ГГц.
Встроенную память данная версия BIOS разгонять не позволила, хотя подъём напряжения на ней был возможен. Выше 1000 МГц появлялись артефакты, но и этот результат можно назвать достойным.
Дальше я прошил новый BIOS версии 10/03/24 . Появилась возможность разгонять интегрированную память. Однако, достигнутый максимум при максимальном напряжении на памяти не впечатлил - всего 1490 МГц. Дальше уже были артефакты. Появился и неприятный сюрприз, связанный с разгоном. Он усложнился тем, что нельзя стало выставить множители вручную (при этом система не запускалась), только автоматом и это существенно снизило разгонный потенциал. Пришлось «откатиться» на начальную версию. Помимо прочего следует отметить, что использование дискретного видеоадаптера никоим образом не улучшило разгонный потенциал.
Производительность, тепловой режим и энергопотребление
Тестирование проводилось на открытом стенде при комнатной температуре 20°C, с использованием активного охлаждения северного моста вентилятором GlacialTech GT 8025-HDLA1 (при измерении температурных показателей не использовался), в двух режимах:
Авто (ESC A890GXM-A, процессор AMD Phenom II 910, все значения в BIOSе материнской платы установлены в значение AUTO, графический адаптер - интегрированный ATI Radeon HD4290, штатный режим (700/1333 МГц)).
Разгон (ESC A890GXM-A, частота шины 290, процессор AMD Phenom II 910, результирующая частота процессора 3770 МГц, память работала на частоте 1520 МГц, тайминги 7-7-7-18-1Т, коэффициенты CPU-NB и HT – х8, графический адаптер - интегрированный ATI Radeon HD4290, разгон (1000/1333 МГц)).
реклама
Перейдём непосредственно к результатам тестов материнской платы. Тесты проводились под операционной системой Windows 7 32 Bit, прогонялись по 5 раз и выбирались средние значения.
|
|
|
3DMark 06 Overall Score |
|
|
3DMark 06 CPU Score |
|
|
3DMark Vantage Overall Score |
|
|
3DMark Vantage CPU Score |
|
|
PCMark Vantage Overall Score |
|
|
PCMark Vantage Memories Score |
|
|
Cinebench R11.5, OpenGL |
|
|
Cinebench R11.5, CPU |
|
|
Everest Memory Read, МБ/с |
|
|
Everest Memory Write, МБ/с |
|
|
Everest Memory Latency, нс |
|
|
Fritz Chess Benchmark, kNodes |
|
|
Super PI 8M, с |
|
|
Winrar Кбайт/с |
|
|
Разгон позволил существенно увеличить производительность в тестах, где задействована вычислительная способность процессора. Графические тесты по-прежнему не показывают на интегрированном видеоадаптере результатов, достойных внимания. Далее я решил провести тесты жёсткого диска Western Digital WD1002FAEX на интегрированном в южный мост SB850 SATA 3 контроллере. Была поставлена цель определить, насколько SATA 6 Гбит/с быстрее SATA 3 Гбит/с. Для выбора соответствующих режимов работы на самом жёстком диске есть возможность установки джампера. Тестирование проводилось при установленном режиме ACHI в BIOSе платы.
|
|
|
HD Tune Pro 3.10, Transfer rate max, МБ/с |
|
|
HD Tune Pro 3.10, Birst rate, МБ/с |
|
|
Crystal Disk Mark, seq Read, МБ/с |
|
|
Crystal Disk Mark, seq Write, МБ/с |
|
|
Приблизительно такая же картина наблюдалась при переходе от SATA к SATA II. Ситуация может в корне измениться при использовании быстрых SSD дисков. Традиционные жёсткие диски пока не дают сколько-нибудь значимого превосходства. Выигрыш в тестах балансирует на грани погрешности.
Плавно переходим к температурному режиму платы. Для измерения значений использовались термопары панели Zalman ZM-MFC2. Значения и точки замера сведены в две таблицы. Одна отражает режим покоя, другая - работу под нагрузкой. Отмечу лишь ещё раз, что система охлаждения снималась, и термоинтерфейс был заменён, активное охлаждение не использовалось (пассивный режим).
Режим без нагрузки.
|
|
|
Северный мост, °C |
|
|
Южный мост, °C |
|
|
Мосфеты, °C |
|
|
Режим под нагрузкой (3DMark 2006).
|
|
|
Северный мост, °C |
|
|
Южный мост, °C |
|
|
Мосфеты, °C |
|
|
Из таблиц видно, что система достаточно разогревается под нагрузкой, но не настолько, чтобы была крайняя необходимость в использовании активного охлаждения. Теперь перейдём к рассмотрению энергопотребления системы в различных режимах. Ниже представлена таблица потребления энергии системы в разных режимах и приложениях. Система состояла из следующих потребителей энергии:
- Материнская плата,
- Процессор,
- Оперативная память,
- Один вентилятор,
- Видеокарта (встроенная),
- Жёсткий диск,
- DVD-RW привод.
Самая типовая конфигурация. В результате тестирования выбирались максимальные показатели при работе того или иного приложения.
|
|
|
3DMark 06 игровые тесты |
|
|
3DMark 06 тесты процессора |
|
|
ОССТ 3.1.0 |
|
|
Отсутствие нагрузки |
|
|
Ожидаемые результаты. Разгон внёс свою лепту и подтверждение тому энергопотребление системы. Чтобы снизить энергопотребление нужно прежде всего активизировать режим Cool & Quiet в BIOSе материнской платы и включить режим экономии энергии в операционной системе. Также для большей энергоэффективности я бы снизил тактовую частоту интегрированного видеоядра т.к. те задачи, для которых оно рассчитано, прекрасно будут работать и на меньшей частоте.
Отдельного упоминания заслуживает фирменная утилита eJIFFY. Это операционная оболочка, основанная на базе ядра Linux. Для её работы необходимо установить саму программу eJIFFY и активизировать её загрузку в BIOSе материнской платы. Подобная реализация, на мой взгляд, не совсем удобна. Куда проще было интегрировать образ этой системы на флеш память или на обычную USB флешку (благо сейчас они стоят копейки). Идея интересная и применяется многими производителями. Это продиктовано тем, что достаточно удобно использовать продукт непосредственно после его приобретения. Можно использовать базовые функции по вебсерфингу, просмотру фотографий, обмену мгновенными сообщениями.
реклама
Встроенный звук
На плате используется восьмиканальный звуковой кодек Realtek® ALC892. Субъективное прослушивание музыки, фильма с дорожками 5.1 и через наушники Zalman ZM-RS6F и акустику Microlab PRO 1 не выявили серьёзных изъянов в звучании в целом, звук ровный и чистый. Позиционирование в приложениях также не вызывает нареканий. Также без всяких трудностей и искажений звук передаётся по HDMI.
Заключение
Плата ECS A890GXM-A оставляет исключительно положительные эмоции. В первую очередь это обусловлено отличными результатами разгона. Но есть и ряд недостатков, не позволяющих продукту быть идеальным. Комплект поставки мог бы быть побогаче, можно было бы добавить поддержку стандарта USB 3.0. Производитель явно позиционирует плату для энтузиастов, в чьих руках плата станет рабочим инструментом. А он в свою очередь должен быть удобным в работе. Хотя для полного удобства не хватает чёткой организации настроек в BIOS, вменяемого мониторинга напряжений и температур.
Также недостаёт некоторых эргономических изысков, таких как: площадки замера напряжений, возможность установки громоздких систем охлаждения. Не говоря уже о том, что извлечь видеокарту с двухслотовой системой охлаждения не так то просто. Остаётся надеяться на то, что производитель не будет останавливаться в своем стремлении бороться за покупателя, не перестанет оттачивать своё искусство платостроения и не прекратит предлагать пользователям современные конкурентоспособные устройства по доступной цене.
Плюсы ECS A890GXM-A:
- Обилие настроек;
- Хороший разгонный потенциал;
- Наличие трёх слотов PCI-e x16;
- Поддержка четырёх стандартов видеовыходов;
- Наличие кнопки "Clear CMOS" на задней панели.
- Эффективная система охлаждения.
Минусы ECS A890GXM-A:
- Отсутствие разъёмов FDD, IDE, PS/2, IEEE1394;
- Ограниченная совместимость с кулерами;
- Неудобные настройки BIOS;
- Неудобный демонтаж двухслотовой видеокарты;
- Скудный комплект поставки.

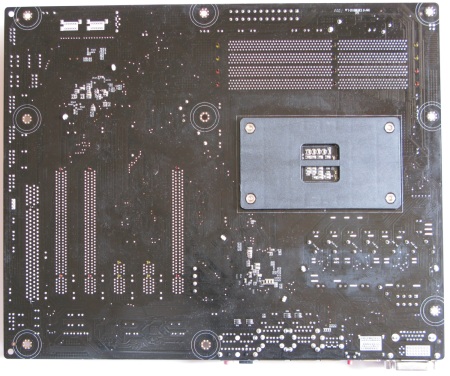

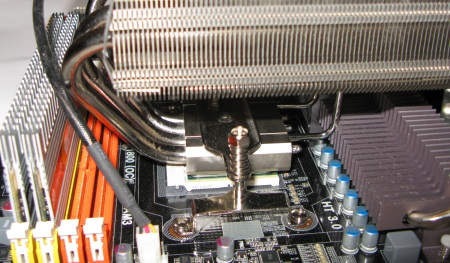

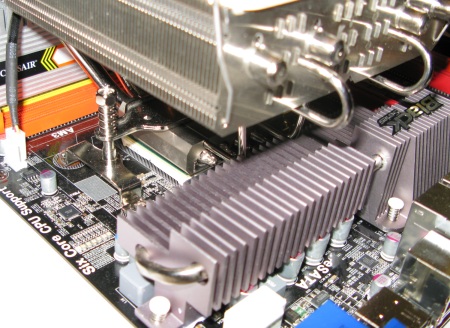

Дополнительные фотографии:
