Технические характеристики
Поддержка процессоров | Поддержка Socket AM3 процессоров: AMD Phenom™ II X4 / X3 / X2 (кроме 920 / 940), Athlon II X4 / X3 / X2 и Sempron 140. |
Шина HyperTransport | HyperTransport до 5.2 ГТ/с |
Набор логики | Северный мост: AMD® 890GX chipset Южный мост: AMD® SB850 chipset |
Поддерживаемая память | Двухканальная архитектура памяти DDR3 1066 / 1333/ 1600(разгон) / 18 00(разгон) SDRAM (Максимум 16 ГБ) 4 DDR3 DIMMs (240pin / 1.5В) |
Сеть | Два Gigabit LAN by Realtek® RTL8111DL |
Звук | HD Audio Realtek® ALC892 до 8-каналов аудио |
SATA 3 | SATA1~5 порты от AMD® SB850 chipset Поддержка передачи данных до 6.0 Гбит/с |
RAID | SATA1~5 поддержка RAID 0/ 1/ 10/ от AMD® SB850 |
Контроллер ввода/вывода | ITE IT8721F |
Разъемы | Задняя панель
|
Слоты расширенияя | 3 x PCI Express x16 слота, поддерживается ATI Hybrid CrossFireX технология, соответствуют стандарту PCI Express 2.0 2 x PCI Express x1 слота 1 x PCI слот |
Форм-фактор | ATX |
Габариты | 305 X 244 мм |
Возможности BIOS

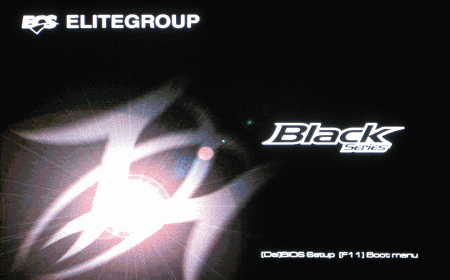

Как уже отмечалось выше, плата использует BIOS, разработанный компанией AMI. При включении на экране появляется заставка.

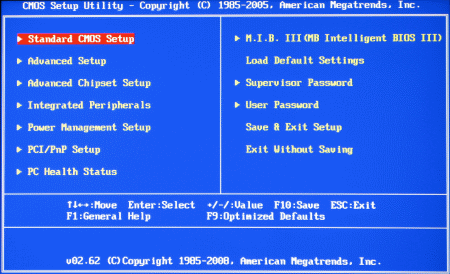

Для входа в BIOS нажимаем кнопку "Del". Перед нашим взором сразу предстаёт привычная картинка основного меню.
реклама

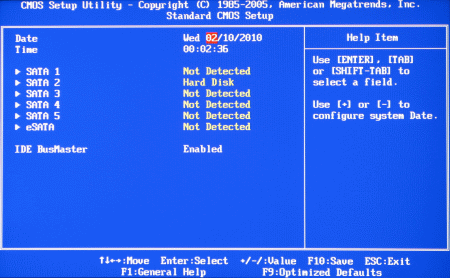

Первым пунктом традиционно идёт Standard CMOS Settings. Выбрав этот пункт, попадаем в меню установки времени и даты.
Также здесь можно настроить некоторые параметры накопителей. Выходим в главное меню и выбираем второй пункт Advanced Setup.
В открывшемся меню можно определить очерёдность загрузки накопителей, включить/выключить энергосберегающие функции процессора. Также можно выбрать режим работы APIC. Помимо этого можно включить/отключить функцию eJIFFY и Num Lock при загрузке системы. Далее переходим к рассмотрению третьего пункта главного меню, это Advanced Chipset Setup.
В этом меню происходит не настройка чипсета, как могло показаться из названия, а интегрированного видеоядра. Здесь можно выбрать интерфейс, на который будет выводиться видеосигнал, режим работы с памятью. Ещё здесь есть возможность задать частоту самого видеоядра и интегрированной видеопамяти. Следующим пунктом основного меню идёт Integrated Peripherals.
реклама
Здесь настраивается существующая интегрированная периферия. Также можно выбрать режим работы SATA портов. Снова выходим в главное меню и выбираем следующий пункт - Power Management Setup.

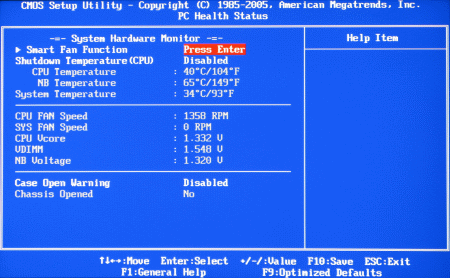

В открывшемся меню осуществляются стандартные настройки питания материнской платы. Последним пунктом в этой колонке главного меню идёт PC Health Status.

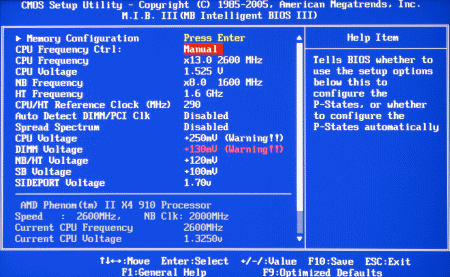

В этом меню присутствуют зачатки мониторинга, а также настройки управления вентилятором процессора. Последний раздел, который мы рассмотрим, заслуживает наибольшего внимания. Он целиком посвящён разгону процессора и памяти. А называется он M.I.B. III (MB Intelligent BIOS III).
В этом меню можно изменить множитель процессора, контроллера памяти (NB) и шины Hyper Transport. Причём ситуация с множителем процессора интересная. Может сложиться впечатление, что он разблокирован, но на деле это не так. Происходило следующее: я устанавливал множитель выше, но система не стартовала. Для чего это сделано, я так и не понял.

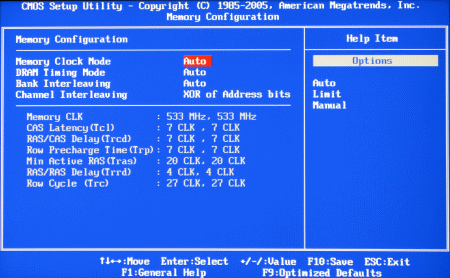

Также можно устанавливать коэффициенты на контроллере памяти выше номинала, но на практике, как правило, наоборот приходится его снижать для стабильной работы. Есть пункт Memory Configuration, он открывает целую страницу настроек памяти.
Выйдя из него, снова попадаем в раздел M.I.B. III (MB Intelligent BIOS III) и перейдём к рассмотрению диапазона регулировок напряжений.
- CPU Voltage (от +50 мВ до 500 мВ с шагом 50 мВ)
- DIMM Voltage (от +10 мВ до 630 мВ с шагом 10 мВ)
- NB/HT Voltage (от +10 мВ до 310 мВ с шагом 10 мВ)
- SB Voltage (от +10 мВ до 310 мВ с шагом 10 мВ)
- Sideport Voltage (1.5 В, 1.6 В, 1.7 В, 1.75 В)
Не совсем удобно осуществлять настройки в таком виде. Куда проще выбирать конкретные значения, а не "надбавку" на значения по умолчанию. К тому же был замечен некий "баг": утилита CPU-Z отражает напряжение процессора, соответствующее значению NB/HT Voltage. К тому же нет чёткой уверенности в корректной установке напряжений платой. Наглядным примером тому служит увеличение на ядрах напряжения на +300 мВ, в то время как на других платах, для достижения такой же частоты, было необходимо всего +200 мВ.
Тестовый стенд
Тестирование материнской платы ECS A890GXM-A проводилось на следующей конфигурации:
- Процессор: AMD Phenom II X4 910 2600 МГц (@3770 МГц как 290x13 при 1.525 В);
- Кулер: Thermalright SI-128SE, Noctua NF-P12-1300,
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: ECS A890GXM-A версия BIOS 10/02/10;
- Память: Corsair TWIN3X2048-1333C9DHX (2х1 ГБ 1333 МГц DDR3 9-9-9-18 при 1.6 В);
- Видеокарта: MSI R5850-PM2D1G-OC 1024 МБ (765/3500);
- Жёсткий диск: Western Digital WD1002FAEX (1 ТБ);
- Информационная панель: Zalman ZM-MFC2;
- Блок питания: Floston E2NP-550 (550 Вт);
