Обзор материнской платы Gigabyte GA-890GPA-UD3H (страница 3)
реклама
Технические характеристики платы
Поддержка процессоров | AMD PhenomTM II X4/ X3 и AthlonTM X4/ X3/ X2 процессоры в AM3 конструктиве |
Шина HyperTransport | HyperTransport 3.0 up to 5.2 ГТ/с |
Набор логики | Северный мост: AMD® 890GX chipset Южный мост: AMD® SB850 chipset |
Поддерживаемая память | DDR3 1066 / 1333/ 1866(ОС) SDRAM (Максимум 16 ГБ) 4 DDR3 DIMMs (240pin / 1.5В) |
Сеть | Gigabit LAN by Realtek RTL8111D |
IEEE 1394 | Интегрирован чип T.I. TSB43AB23 3 IEEE1394 порта (сзади x 1, на плате x 2) |
Звук | HD Audio Realtek ALC892, до 8-каналов аудио |
IDE | 1 IDE port by GIGABYTE SATA2 чип Ultra DMA 66/ 100/ 133 режим PIO, Bus Master operation mode |
SATA II | SATA7~8 порты от GIGABYTE SATA2 chip Поддержка передачи данных до 3.0 Гбит/с |
SATA 3 | SATA1~6 порты от AMD SB850 chipset Поддержка передачи данных до 6.0 Гбит/с |
RAID | SATA1~6 поддержка RAID 0/ 1/ 10/ 5 или JBOD режим от AMD SB850 |
Аппаратный RAID | SATA7 & SATA8 поддержка RAID 0/ 1 & JBOD режим от GIGABYTE SATA2 чипа |
Floppy | Флоппи порт 1 FDD с 360 КБ, 720 КБ, 1.2 МБ, 1.44 МБ и 2.88 МБ |
Контроллер ввода/вывода | ITE IT8720 чип |
Коннекторы | Задняя панель
On-Board Pinheaders/ Connectors
|
Слоты | |
Фирменные технологии | |
Форм-фактор | ATX |
Габариты | 304 X 244 мм |
Возможности BIOS
Как и в большинстве плат производства Gigabyte, используется BIOS, разработанный на коде AWARD. И уже исторически сложилось, что при загрузке компьютера на экране красуется картинка, соответствующая изображению на коробке. В данном случае упоминается магия числа «3».
реклама

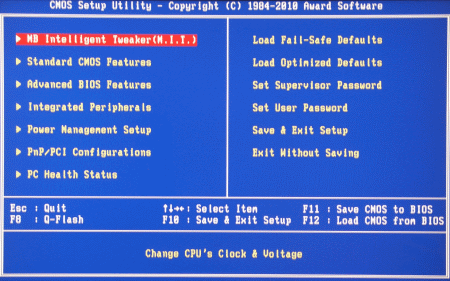

А что же волшебного в самом BIOSе? Нажимаем магическую кнопку «Del» и попадаем меню установки параметров. Плата попала на тестирование с версией BIOS F1. Было принято решение обновить его до последней доступной на момент тестирования F3C. Это было необходимо для того, чтобы максимально приблизить отражения пунктов меню к серийным образцам, которые поступят в продажу, и к рекомендациям производителя, хотя и с оговоркой того, что эта версия до конца не оттестирована. Прошивка производилась встроенным средством – утилитой Q-Flash. Для обновления прошивки в меню BIOS необходимо нажать кнопку F8, которая вызывает меню выбора накопителя и файла с прошивкой на нем. После подтверждения выбора начинается процесс обновления микропрограммы. По окончании обновления компьютер необходимо перезагрузить. Дальше, после прохождения процедуры POST и перед загрузкой операционной системы появляется строка вверху экрана, сигнализирующая о перезаписи резервной микросхемы BIOS. Та процедура наверняка уже знакома пользователям плат фирмы Gigabyte. Но вернёмся к меню.
Первый пункт - MB Intelligent Tweaker (M.I.T.), пожалуй, самый интересный. Именно он посвящён разгону, настройке интегрированного видео, регулировке напряжений и пр.

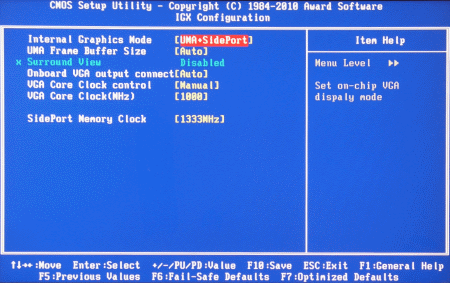

В самом верху пункт, отвечающий за настройки встроенного видеоядра. Здесь можно выбрать режим работы (с локальным буфером, без), установить объём выделяемой оперативной память для нужд интегрированного видеоадаптера, задать интерфейс, к которому подключается монитор, регулировать частоту видеочипа и буферной памяти. Что же, пункт интересный, но вернёмся в основное меню, посвящённое разгону.

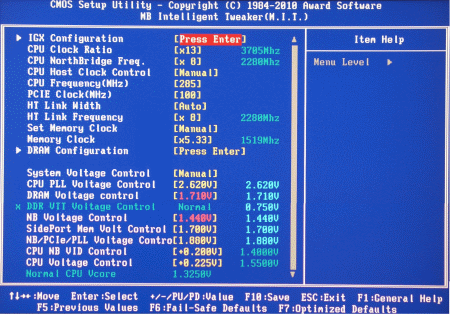

После пункта IGX configuration идёт установка коэффициента процессора, интегрированного контроллера памяти (NB), шины Hyper Transport, частота шины и PCI-E.
Диапазон регулировок напряжений:
реклама
- CPU PLL Voltage Control (от 2.220 до 2.500 с шагом 0.02 далее до 3.100 с шагом 0.04)
- DRAM Voltage Control (от 1.275 до 1.500 с шагом 0.075 далее до 2.445 с шагом 0.015)
- DDR VTT Voltage Control (от 0.720 до 0.750 с шагом 0.005 далее до 1.050 с шагом 0.025)
- NB Voltage Control (от 0.900 до 1.100 с шагом 0.1 далее до 1.600 с шагом 0.02)
- SidePort Mem Voltage Control (от 1.370 до 1.520 с шагом 0.05 далее до 1.800 с шагом 0.01)
- NB/PCIe/PLL Voltage Control (от 1.450 до 1.800 с шагом 0.05 далее до 2.100 с шагом 0.01)
- CPU NB VID Control (от номинала до +.600 с шагом 0.025 и до -.600 с шагом 0.025)
- CPU Voltage Control (от номинала до +.600 с шагом 0.025 и до -.600 с шагом 0.025)

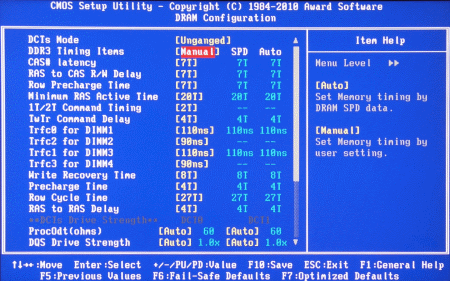

Последние два пункта немного неудобны. Лучше бы уж указывалось устанавливаемое напряжение, а не то количество, на которое происходит изменение. Да и диапазон не такой уж большой, и шаг можно поменьше. Отдельный пункт DRAM Configuration позволяет открыть подменю, где можно настроить режим работы памяти и тайминги.
Настроек достаточно много для тонкой подстройки режима работы памяти. Вернёмся в главное меню. Вторым по порядку идёт пункт Standard CMOS Features.

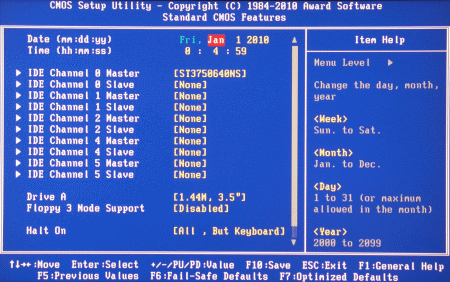

Название красноречиво говорит само за себя. В этом пункте, как обычно, устанавливаются время и дата, работа накопителей и дисковода, сигнализирующих сообщений. Всё стандартно. Третьим пунктом главного меню идёт Advanced BIOS Features.

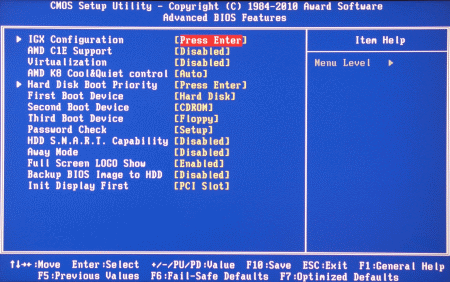

Этот раздел посвящён дополнительным настройкам, таким как режимы энергосбережения процессора, очерёдность загрузочных устройств, отображение логотипа при запуске, включение/выключение S.M.A.R.T., настройка интегрированного видеоадаптера ... стоп! А это уже где-то было. Да, пункт настройки видеочипа уже был в другом меню, а здесь он дублируется. Ну да ладно.
Четвёртый пункт главного меню - Integrated Peripherals.
И снова в названии всё сказано - настройка периферии. Настройка- слово громкое, скорее, включение или выключение того или иного контроллера. Ну и, пожалуй, последний пункт, заслуживающий внимания, это PC Health Status.
Конечно, речь идёт не столько о состоянии здоровья материнской платы, сколько о мониторинге. Ещё в этом пункте можно установить критические температуры для сигнализации и выключения системы, а также настроить режимы работы вентиляторов.
