Инструментарий
- Прогрев CPU: LinX 0.6.3.
- Прогрев GPU: Fur Mark 1.7.0 ("бублик").
- Прогрев HDD: Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел.
- Мониторинг температур CPU: RealTemp 3.0.
- Мониторинг температур HDD: SpeedFan 4.39.
- Разгон и мониторинг видеокарты: RivaTuner 2.24.
Методика тестирования
Процессор Core i7 920 был разогнан по шине до 181 МГц при штатном напряжении с сохранением всех множителей по умолчанию. Разве что базовый коэффициент материнская плата Asus Rampage II Gene позволяет напрямую зафиксировать в значение, соответствующее включенному Turbo Boost, — 21. Поэтому, суммарная частота центрального процессора составила около 3800 МГц. Прогревался он с помощью LinX 0.6.3 и охлаждался в простое до стабилизации температуры (пять минут без изменений). За мониторинг состояния CPU отвечала утилита RealTemp версии 3.0.
Множитель оперативной памяти устанавливался в значение "8". Результирующая частота ее работы была равна 1448 МГц при напряжении 1.64 В и таймингах 7–7–7–21.
Разгон видеокарты осуществлялся под штатным кулером и составил скромные 920 и 1150 МГц по чипу и памяти соответственно. Фиксация показателей GPU происходила после 5 минут без изменения его температуры. Система охлаждения видеокарты работала в штатном автоматическом режиме. Поэтому на графике указана также доля от максимальных оборотов ее вентилятора.
Из винчестеров на графике представлен тот, что прогрелся до наибольшей температуры.
реклама
Температура в помещении в ходе всего тестирования находилась в пределах интервала 24–25 градусов по Цельсию.
Дополнительно в тестировании принял участие открытый стенд.
Система охлаждения корпуса

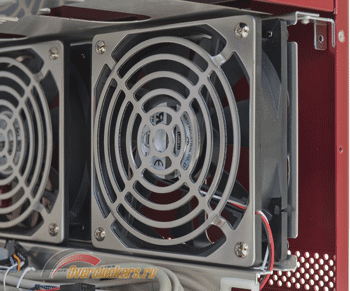

Основа системы охлаждения корпуса — пара 120мм-вентиляторов спереди, продувающих отсек материнской платы. Они, кстати, легко снимаются: достаточно потянуть "вертушку" вбок, и она выходит из пазов. По идее разработчиков эти "вертушки" должны брать воздух только снаружи: через две небольшие прорези в передней и нижней панелях. И для этого действительно сделано многое: рамка, к которой они крепятся, практически сплошная; по бокам она доходит почти до самых стенок корпуса. Хотя, конечно, резиновые уплотнители в этих местах не помешали бы. Вытяжных вентиляторов по большому счету нет, поэтому отсутствие круговорота воздуха внутри корпуса — первостепенная задача. Если она решена плохо, то такая система охлаждения просто не заработает.

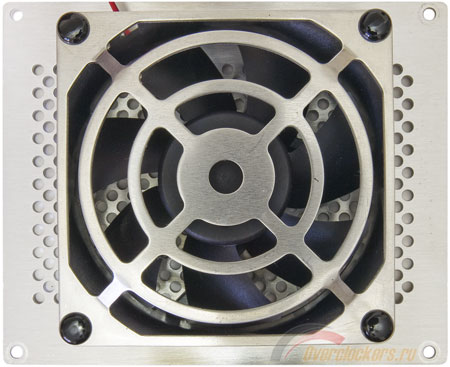

"Восьмидесятка" в отсеке жестких дисков по большому счету здесь не поможет. Ее задача — направить часть воздушного потока через корзину, чтобы винчестеры не "задохнулись".

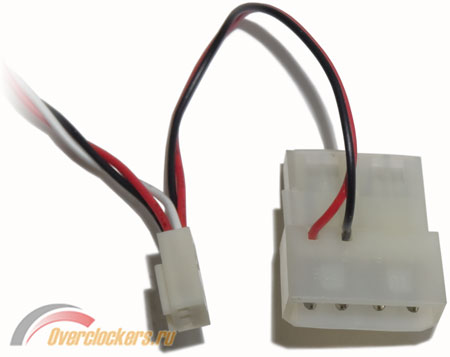

Все вентиляторы оснащены двумя коннекторами: и под трехштырьковый разъем материнской платы, и под стандартный четырехконтактный — блока питания. Последний — "сквозной", так что при желании все "вертушки" можно подключить к одному molex-у.
реклама
"Стодвадцатки" при работе от 12 В вращаются со скоростью 1000 оборотов в минуту, 80мм-вентилятор —
Результаты тестирования
* Использованный шумомер (модель 8922) гарантирует погрешность в полдецибела в диапазоне от 30 дБ. Так что относиться к выданному им "в фоне" значению в 27 дБ следует как к весьма приблизительному.
Ну, в целом да. Ощутимо добавить шума корпус сможет только в достаточно тихую систему типа тестовой
трава зеленее дополнительная шумоизоляция присутствовала. Что, в общем-то, с лихвой компенсировалось ценой. Так что сравнивать их, наверное, все же не сто́ит.
Посмотрим, как система охлаждения справляется со своими прямыми обязанностями.

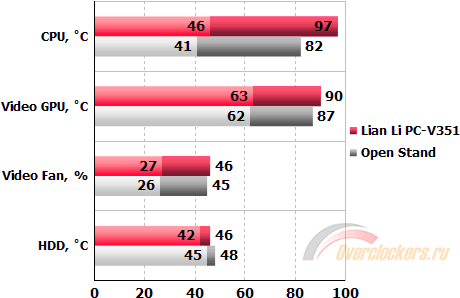

Вот здесь все не так радужно. Единственное, с чем нет особых проблем- это видеокарта. Да и то 90 градусов на чипе под нагрузкой — все же довольно много. Но они меркнут на фоне 97 процессорных. Было бы в помещении на три градуса теплее, и режима пропуска тактов было бы не избежать. А ведь это довольно скромный разгон, даже без повышения напряжения. Пятнадцать градусов отставания от открытого стенда говорят о многом. В первую очередь о том, что циркуляция воздуха в корпусе все же организована неправильно: отсек, из которого его берут "стодвадцатки", недостаточно изолирован.
Но первая идея состояла в том, что, возможно, низкооборотистый 140мм-вентилятор от Scythe Zipang, использовавшийся с AXP-140, просто "проигрывает борьбу за воздух" (тоже не быстрой) "вертушке" блока питания. И я попробовал переставить его на выдув из радиатора. Вроде бы вполне логично: направить весь воздушный поток снизу вверх. Но как бы не так. Мало того, что такого охлаждения процессору в принципе не хватило, и до режима пропуска тактов он уже прогревался, причем довольно быстро; так еще и в блок питания попадал более теплый воздух, что приводило к увеличению оборотов его вентилятора. Небольшому, но заметному.
Понятно, что более высокооборотистый стандартно ориентированный вентилятор на процессоре улучшит ситуацию, наблюдаемую на графике. Но я, пожалуй, просто порекомендую использовать с Lian Li PC-V351 менее горячие процессоры.
Нескольких слов заслуживают и жесткие диски. Их температурный режим в корпусе, как видно из графика, также не слишком радует. Да, открытый стенд побежден, но 46 градусов — все же довольно много для винчестеров. По всей видимости, не самой оборотистой "восьмидесятки", да еще вынужденной проталкивать воздух через мелкую решетку, просто не хватает для хорошей вентиляции этого отсека. Но, думаю, если в ее заглушке вырезать по центру круг, а "лишние дырки" по бокам наоборот заклеить, ситуация должна улучшиться. Правда, много ли найдется таких энтузиастов? И не проще ли заранее выбрать корпус с продуманной системой охлаждения?
